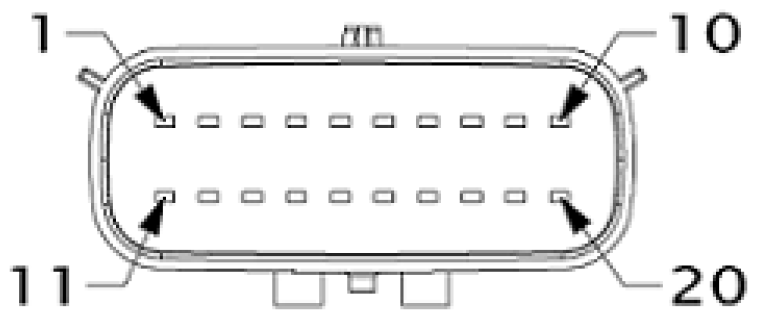

I124E (Standard) Connector End View (I124E)

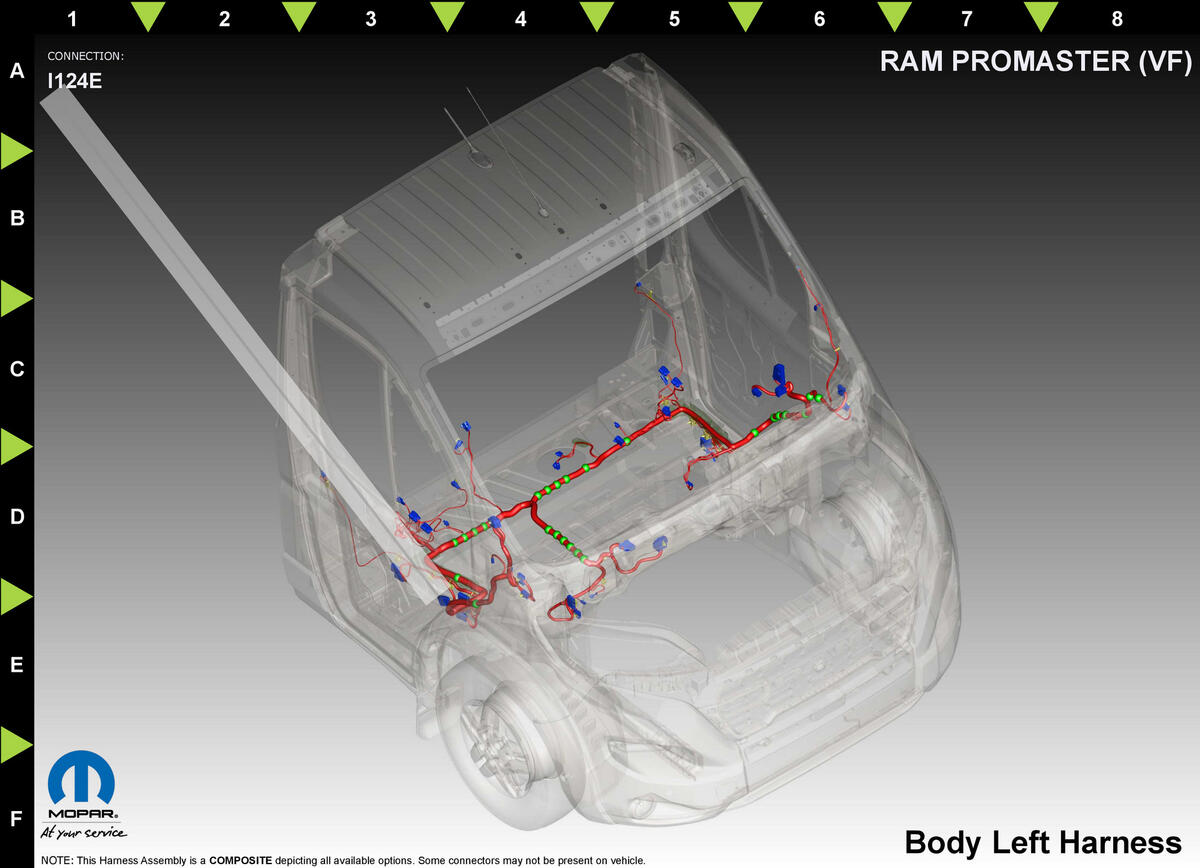

Harness-Family: Body_Left
Color: BLACK
Gender: MALE
Part Number: 33482-2101
Part Description: Not Available
Connector No: I124E
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A100 | RD/GY | 1.5 | FUSED B(+) | AHC | ||
| 2 | A100 | RD/GN | 1.5 | FUSED B(+) | AHC | ||
| 3 | F928 | DB/WH | 0.75 | FUSED IGNITION | AHC EXCEPT UPFITTER | ||
| 4 | D368 | DB/WH | 0.75 | CAN IHS (+) | AHC PASSENGER VAN/AHC CARGO VAN | ||
| 5 | D367 | WH | 0.75 | CAN IHS (-) | AHC PASSENGER VAN/AHC CARGO VAN | ||
| 6 | D928 | OG/DB | 0.5 | PASSIVE ENTRY ANTENNA 5 SIGNAL | CARGO VAN | ||
| 7 | D929 | WH/BN | 0.5 | PASSIVE ENTRY ANTENNA 5 RETURN | CARGO VAN | ||
| 9 | D710 | WH | 0.35 | PARK ASSIST SIGNAL 7 | EXTENDED WHEEL BASE PARK AND UNPARK ASSIST | ||
| 10 | D732 | GY/RD | 0.35 | PARK ASSIST SENSOR SUPPLY | PARK AND UNPARK ASSIST EXCEPT SHORT WHEEL BASE | ||
| 11 | D734 | BK/VT | 0.35 | PARK ASSIST SENSOR GROUND | PARK AND UNPARK ASSIST EXCEPT SHORT WHEEL BASE | ||
| 12 | D733 | DB | 0.35 | PARK ASSIST SIGNAL 15 | PARK AND UNPARK ASSIST EXCEPT SHORT WHEEL BASE | ||
| 13 | D712 | GN | 0.35 | PARK ASSIST SIGNAL 12 | EXTENDED WHEEL BASE PARK AND UNPARK ASSIST | ||
| 14 | D735 | DB | 0.35 | PARK ASSIST SIGNAL 16 | PARK AND UNPARK ASSIST EXCEPT SHORT WHEEL BASE | ||
|
|||||||
