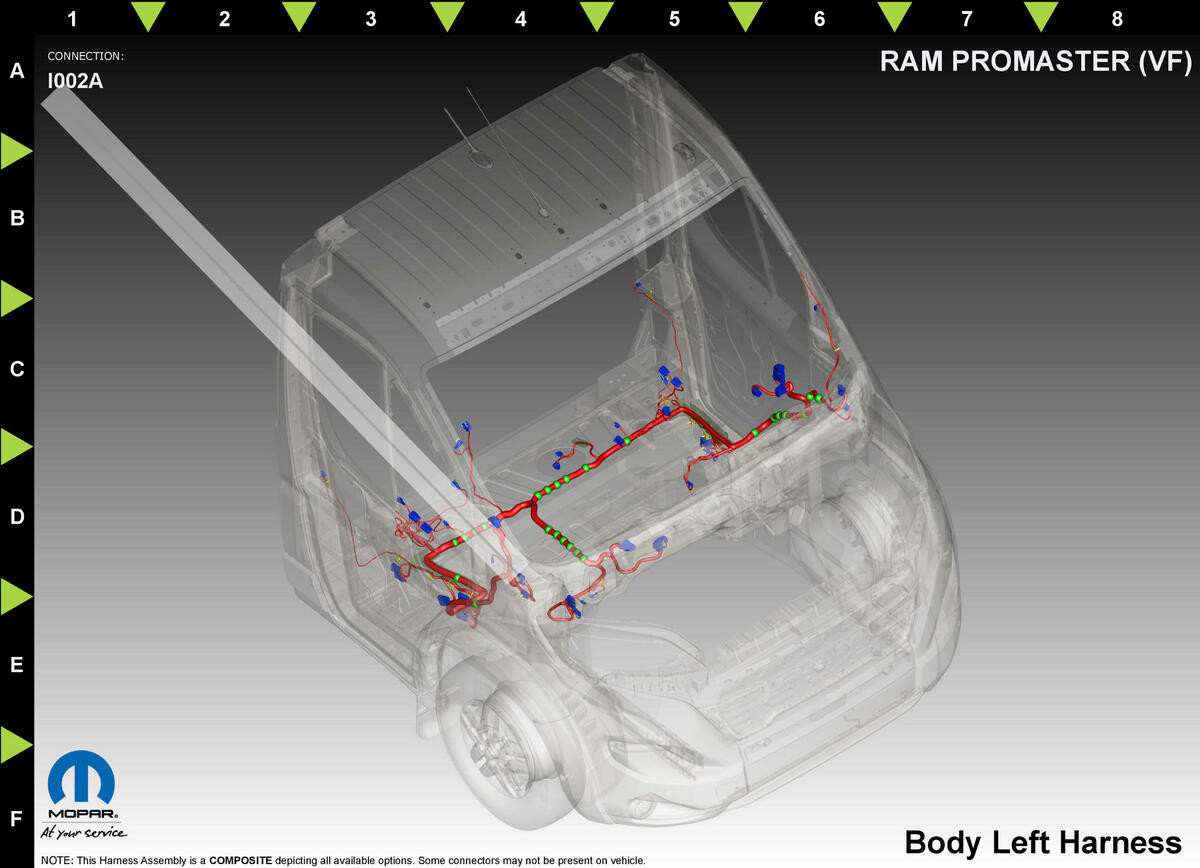

I002A (Standard) Connector End View (I002A)
Harness-Family: Body_Left
Color: NATURAL
Gender: MALE
Part Number: 6098-4590
Part Description: Not Available
Connector No: I002A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 2 | P502 | VT/WH | 0.35 | PASSENGER MIRROR TURN SIGNAL DRIVER | N/A | ||
| 3 | G74 | WH/BK | 0.35 | PASSENGER DOOR AJAR SWITCH SENSE | N/A | ||
| 4 | R14 | DB/WH | 0.35 | RIGHT SIDE IMPACT SENSOR 1 SIGNAL | ADVANCED FRONT AIR BAGS | ||
| 4 | R140 | DB/WH | 0.35 | RIGHT SIDE IMPACT PRESSURE SENSOR SIGNAL | ADVANCED FRONT AIR BAGS | ||
| 5 | R16 | DB/GY | 0.35 | RIGHT SIDE IMPACT SENSOR 1 GROUND | ADVANCED FRONT AIR BAGS | ||
| 5 | R160 | DB/GY | 0.35 | RIGHT SIDE IMPACT PRESSURE SENSOR GROUND | ADVANCED FRONT AIR BAGS | ||
| 6 | C912 | RD/GN | 0.75 | PASSENGER MIRROR HEATER SUPPLY | WIDE POWER HEATED MIRRORS | ||
| 7 | F30 | WH/DB | 0.5 | IGNITION RUN/ACCESSORY CONTROL OUTPUT | N/A | ||
| 8 | P712 | WH/YE | 0.35 | RIGHT BLIND SPOT INDICATOR DRIVER | BLIND SPOT AND CROSS PATH | ||
| 13 | P695 | GY/BN | 0.5 | PASSENGER MIRROR FOLD DRIVER | POWER FOLDING HEATED MIRRORS | ||
| 14 | Q222 | GY/RD | 0.35 | MASTER SWITCH PASSENGER WINDOW MUX | N/A | ||
| 15 | P72 | BN/BK | 0.35 | PASSENGER MIRROR VERTICAL DRIVER | WIDE POWER HEATED MIRRORS | ||
| 16 | P74 | WH/RD | 0.35 | PASSENGER MIRROR HORIZONTAL DRIVER | WIDE POWER HEATED MIRRORS | ||
| 17 | P64 | WH/VT | 0.35 | PASSENGER MIRROR VERTICAL POSITION SIGNAL | WIDE POWER HEATED MIRRORS | ||
| 18 | P68 | WH/GN | 0.35 | PASSENGER MIRROR HORIZONTAL POSITION SIGNAL | WIDE POWER HEATED MIRRORS | ||
| 19 | P76 | GY/BK | 0.35 | MIRROR COMMON DRIVER | WIDE POWER HEATED MIRRORS | ||
| 20 | Z216 | BK | 0.5 | GROUND | POWER FOLDING HEATED MIRRORS | ||
| 21 | X202 | VT/OG | 0.75 | RIGHT FRONT SPEAKER (+) | N/A | ||
| 22 | X292 | VT/BK | 0.75 | RIGHT FRONT SPEAKER (-) | N/A | ||
| 23 | P33 | WH/BK | 0.75 | DOOR LOCK DRIVER | N/A | ||
| 24 | P292 | OG | 0.75 | DOORS UNLOCK RELAY OUTPUT | N/A | ||
| 30 | D922 | WH/BK | 0.5 | PASSIVE ENTRY ANTENNA 2 SIGNAL | N/A | ||
| 31 | D923 | WH/DB | 0.5 | PASSIVE ENTRY ANTENNA 2 RETURN | N/A | ||
| 32 | P400 | VT/GN | 0.35 | RIGHT FRONT PASSIVE ENTRY HANDLE SWITCH SENSE | N/A | ||
| 33 | Z903 | YE/GY | 0.35 | GROUND | N/A | ||
|
|||||||
