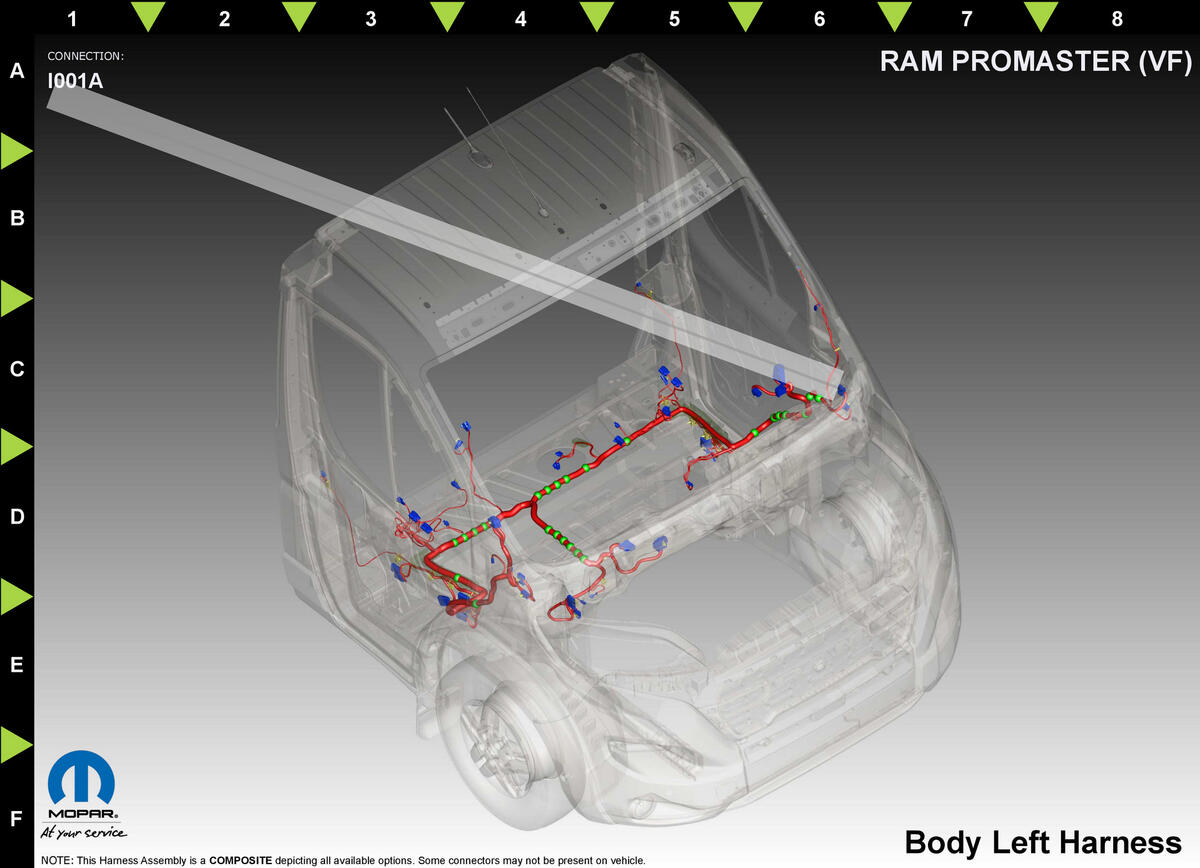

I001A (Standard) Connector End View (I001A)
Harness-Family: Body_Left
Color: NATURAL
Gender: MALE
Part Number: 6098-4590
Part Description: Not Available
Connector No: I001A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | P223 | WH/GY | 0.35 | DECKLID/LIFTGATE RELEASE SWITCH SENSE | CARGO VAN | ||
| 2 | P501 | VT/RD | 0.35 | DRIVER MIRROR TURN SIGNAL DRIVER | N/A | ||
| 3 | G75 | WH/VT | 0.35 | DRIVER DOOR AJAR SWITCH SENSE | N/A | ||
| 4 | R13 | DB/YE | 0.35 | LEFT SIDE IMPACT SENSOR 1 SIGNAL | ADVANCED FRONT AIR BAGS | ||
| 4 | R130 | DB/YE | 0.35 | LEFT SIDE IMPACT PRESSURE SENSOR SIGNAL | ADVANCED FRONT AIR BAGS | ||
| 5 | R15 | DB/BN | 0.35 | LEFT SIDE IMPACT SENSOR 1 GROUND | ADVANCED FRONT AIR BAGS | ||
| 5 | R150 | DB/BN | 0.35 | LEFT SIDE IMPACT PRESSURE SENSOR GROUND | ADVANCED FRONT AIR BAGS | ||
| 6 | F30 | WH/DB | 0.5 | IGNITION RUN/ACCESSORY CONTROL OUTPUT | N/A | ||
| 7 | P3 | GY/WH | 0.35 | DRIVER DOOR LOCK DRIVER | CARGO VAN | ||
| 8 | P697 | DB/YE | 0.35 | DOOR LOCK SWITCH MUX | N/A | ||
| 12 | G31 | GY/GN | 0.75 | AAT SIGNAL | N/A | ||
| 13 | Q312 | GY/GN | 0.35 | RIGHT FRONT WINDOW UP RELAY CONTROL | N/A | ||
| 14 | Q311 | GY/BN | 0.35 | LEFT FRONT WINDOW UP RELAY CONTROL | N/A | ||
| 15 | P72 | BN/BK | 0.35 | PASSENGER MIRROR VERTICAL DRIVER | WIDE POWER HEATED MIRRORS | ||
| 16 | P74 | WH/RD | 0.35 | PASSENGER MIRROR HORIZONTAL DRIVER | WIDE POWER HEATED MIRRORS | ||
| 17 | P64 | WH/VT | 0.35 | PASSENGER MIRROR VERTICAL POSITION SIGNAL | WIDE POWER HEATED MIRRORS | ||
| 18 | P68 | WH/GN | 0.35 | PASSENGER MIRROR HORIZONTAL POSITION SIGNAL | WIDE POWER HEATED MIRRORS | ||
| 19 | P76 | GY/BK | 0.35 | MIRROR COMMON DRIVER | WIDE POWER HEATED MIRRORS | ||
| 20 | G931 | GY/YE | 0.75 | SENSOR GROUND | N/A | ||
| 21 | X201 | YE | 0.75 | LEFT FRONT SPEAKER (+) | N/A | ||
| 22 | X291 | YE/BK | 0.75 | LEFT FRONT SPEAKER (-) | N/A | ||
| 23 | P33 | WH/BK | 0.75 | DOOR LOCK DRIVER | N/A | ||
| 24 | P292 | OG | 0.75 | DOORS UNLOCK RELAY OUTPUT | N/A | ||
| 25 | P695 | GY/BN | 0.5 | PASSENGER MIRROR FOLD DRIVER | POWER FOLDING HEATED MIRRORS | ||
| 26 | Z216 | BK | 0.5 | GROUND | POWER FOLDING HEATED MIRRORS | ||
| 27 | F981 | WH/DB | 0.5 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | WIDE POWER HEATED MIRRORS | ||
| 28 | C110 | RD/GN | 0.75 | MIRROR HEATER DRIVER | WIDE POWER HEATED MIRRORS | ||
| 29 | P711 | YE | 0.35 | LEFT BLIND SPOT INDICATOR DRIVER | BLIND SPOT AND CROSS PATH | ||
| 30 | D920 | YE/GN | 0.5 | PASSIVE ENTRY ANTENNA 1 SIGNAL | N/A | ||
| 31 | D921 | YE | 0.5 | PASSIVE ENTRY ANTENNA 1 RETURN | N/A | ||
| 32 | P125 | GY | 0.35 | LEFT FRONT PASSIVE ENTRY HANDLE SWITCH SENSE | N/A | ||
| 33 | Z903 | GN/BN | 0.35 | GROUND | N/A | ||
|
|||||||
