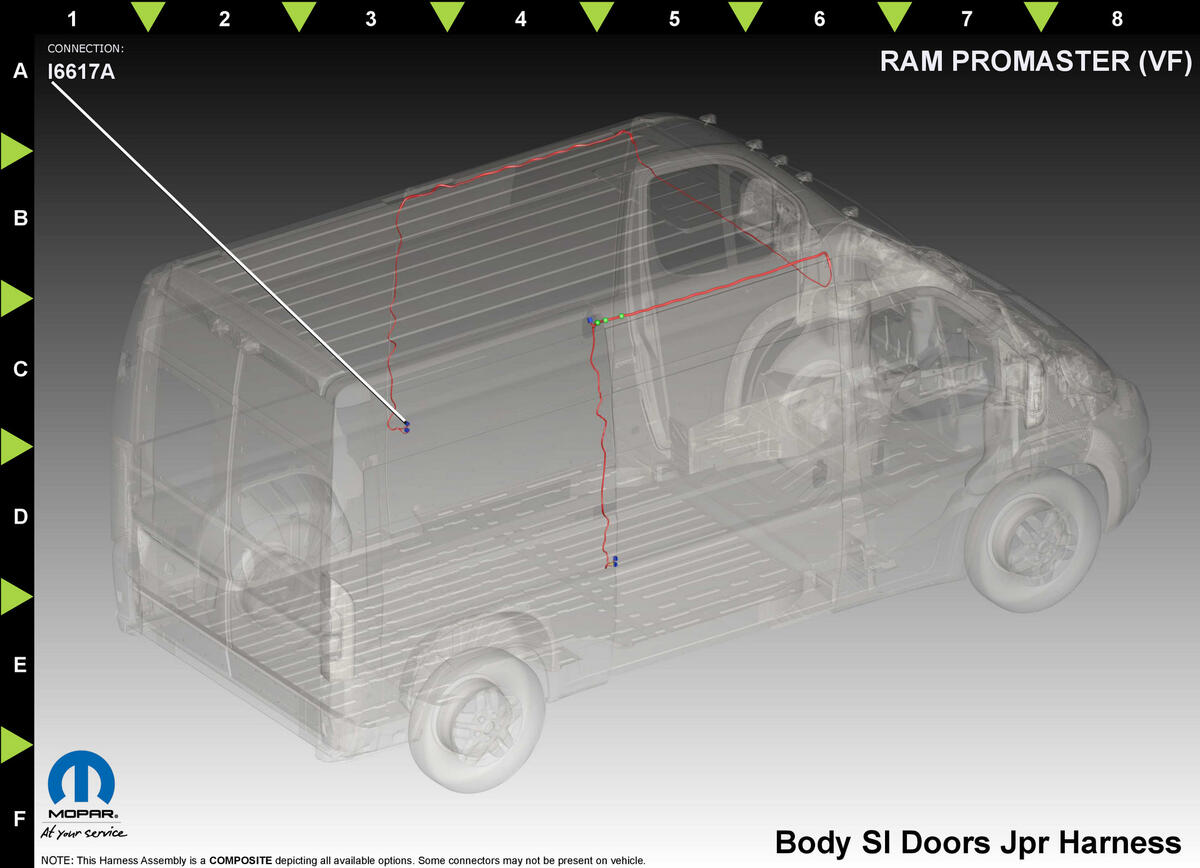

Contact Plate Left C1 (Standard) Connector End View (I6617A)
Harness-Family: Body_Sl_Doors_Jpr
Color: BLACK
Gender: FEMALE
Part Number: 1/23667/87
Part Description: Not Available
Connector No: I6617A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | P292 | OG/GN | 1.5 | DOORS UNLOCK RELAY OUTPUT | CARGO VAN LEFT SLIDING DOOR | ||
| 1 | P34 | RD | 1 | REAR SLIDING DOORS LOCK DRIVER | N/A | ||
| 2 | P34 | RD/BK | 1.5 | REAR SLIDING DOORS LOCK DRIVER | CARGO VAN LEFT SLIDING DOOR | ||
| 2 | P292 | RD/BK | 1 | DOORS UNLOCK RELAY OUTPUT | EXCEPT REMOTE KEYLESS ENTRY | ||
| 3 | G77 | BK/VT | 0.5 | LEFT REAR DOOR AJAR SWITCH SENSE | CARGO VAN LEFT SLIDING DOOR | ||
| 3 | P402 | GN | 1 | LEFT REAR PASSIVE ENTRY HANDLE SWITCH SENSE | N/A | ||
| 4 | Z918 | YE | 1 | GROUND | N/A | ||
|
|||||||
