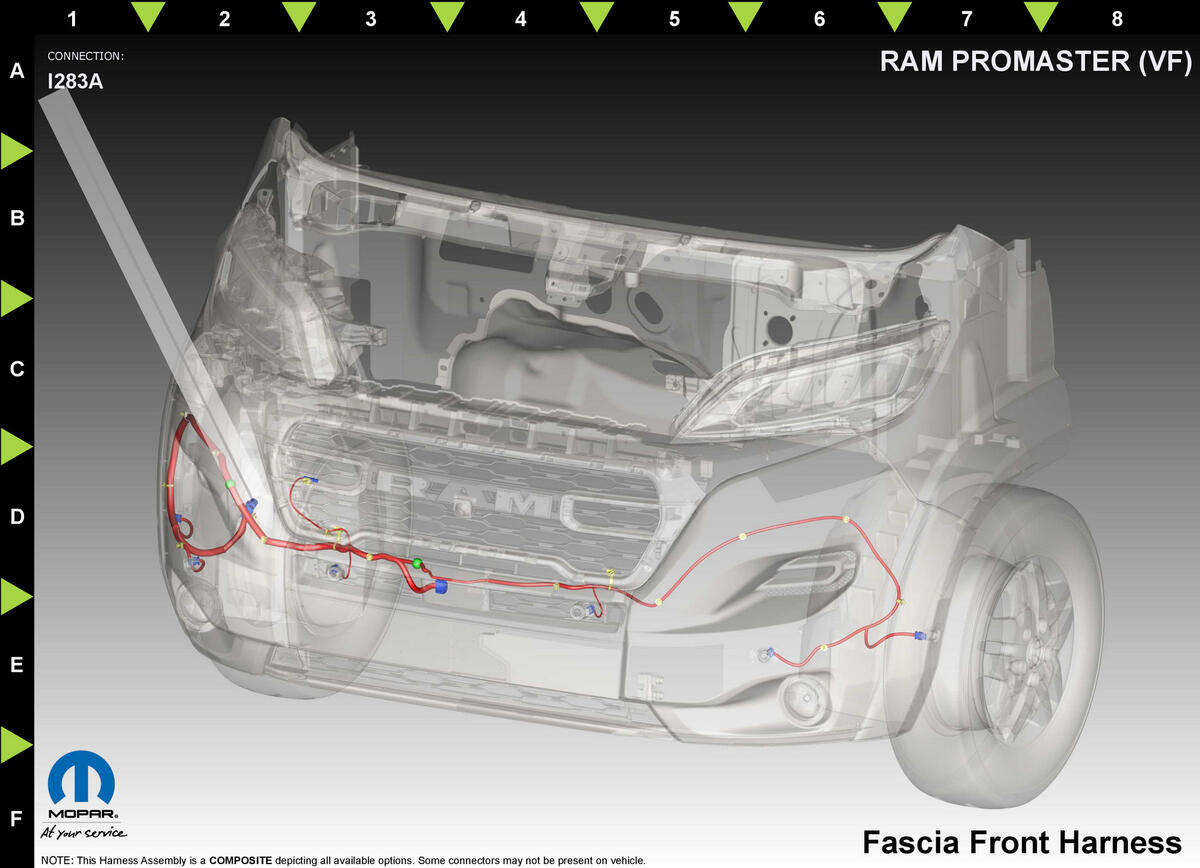

I283A (Premium Park Assist) Connector End View (I283A)
Harness-Family: Fascia_Front
Color: BLACK
Gender: MALE
Part Number: 15326861
Part Description: Not Available
Connector No: I283A
Option: PREMIUM PARK ASSIST
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| A | F929 | DB/BK | 0.75 | FUSED IGNITION SWITCH OUTPUT (RUN) | ADAPTIVE CRUISE | ||
| B | D442 | GN | 0.35 | CAN C (+) | ADAPTIVE CRUISE | ||
| C | D441 | GY | 0.35 | PRIVATE CAN (+) | ADAPTIVE CRUISE | ||
| D | D440 | DB | 0.35 | PRIVATE CAN (-) | ADAPTIVE CRUISE | ||
| E | Z909 | BK | 0.75 | GROUND | ADAPTIVE CRUISE | ||
| F | D443 | BN | 0.35 | CAN C (-) | ADAPTIVE CRUISE | ||
| G | D708 | WH/DB | 0.35 | PARK ASSIST SIGNAL 4 | FRONT AND REAR PARK ASSIST WITH PARK AND UNPARK | ||
| H | D702 | GY/GN | 0.35 | PARK ASSIST SIGNAL 5 | FRONT AND REAR PARK ASSIST WITH PARK AND UNPARK | ||
| J | D705 | WH/GN | 0.35 | PARK ASSIST SIGNAL 3 | FRONT AND REAR PARK ASSIST WITH PARK AND UNPARK | ||
| K | D709 | BN/BK | 0.35 | PARK ASSIST SIGNAL 2 | FRONT AND REAR PARK ASSIST WITH PARK AND UNPARK | ||
| L | X702 | OG/WH | 0.35 | FRONT PARK ASSIST SENSOR SUPPLY | FRONT AND REAR PARK ASSIST WITH PARK AND UNPARK | ||
| M | X751 | BK/VT | 0.35 | FRONT PARK ASSIST SENSOR GROUND | FRONT AND REAR PARK ASSIST WITH PARK AND UNPARK | ||
| N | D707 | WH/BN | 0.35 | PARK ASSIST SIGNAL 6 | PARK AND UNPARK ASSIST | ||
| P | D706 | WH | 0.35 | PARK ASSIST SIGNAL 1 | PARK AND UNPARK ASSIST | ||
|
|||||||
