Shift Phase - 2-1 Shift Phase 2
WARNING: This page is about a different variant/trim than selected.

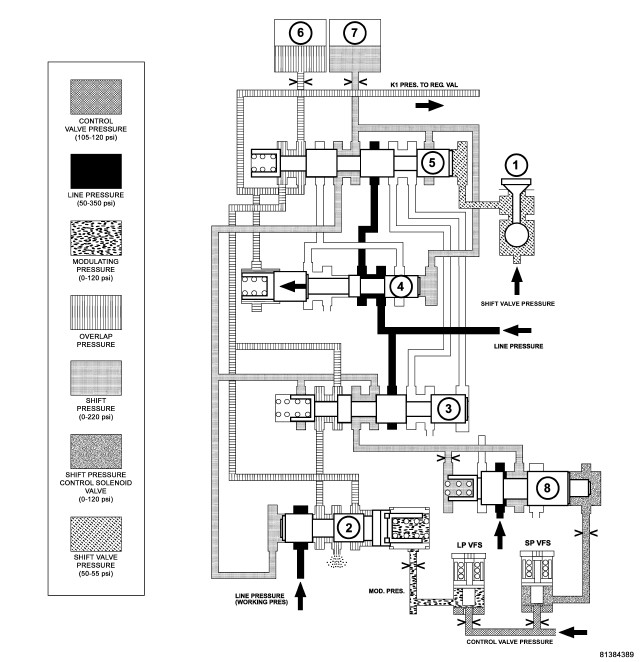

| 1 - 1-2/4-5 SHIFT SOLENOID |
| 5 - 1-2/4-5 COMMAND VALVE |
| 2 - 1-2/4-5 OVERLAP VALVE |
| 6 - DRIVING CLUTCH K1 |
| 3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE |
| 7 - HOLDING CLUTCH B1 |
| 4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE |
| 8 - SHIFT PRESSURE REGULATING VALVE |
The pressure in clutch B1 (7) acting on the end face of the 1-2/4-5 holding valve (4) forces the valve to up-shift against the spring pressure and allows line pressure (p-A) to pass through the command valve (5).
