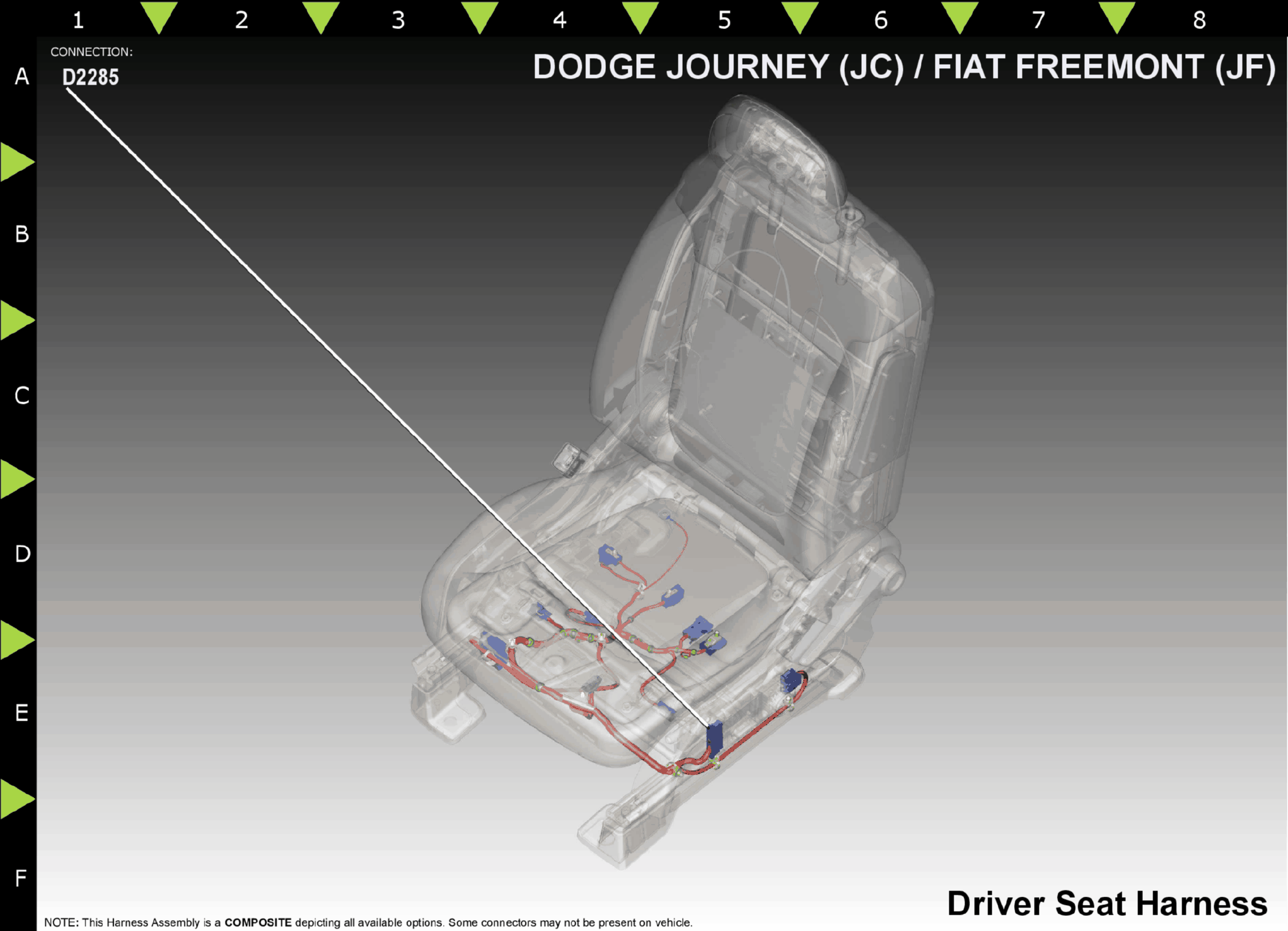

Switch-Seat-Driver (D2285)
Harness-Family: Seat_Driver
Color: BLACK
Gender: FEMALE
Part Number: 1326359-1
Part Description: CONNECTOR PLUG HSG LIVING HINGE DESIGN
Connector No: D2285
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 11
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 4 | P17 | LG/DG | 14 | DRIVER SEAT HORIZONTAL REARWARD DRIVER | N/A | ||
| 5 | P21 | LG/TN | 14 | DRIVER SEAT FRONT DOWN DRIVER | N/A | ||
| 6 | A942 | RD | 14 | FUSED B(+) | N/A | ||
| 7 | Z911 | BK | 14 | GROUND | N/A | ||
| 8 | P15 | LG/WT | 14 | DRIVER SEAT HORIZONTAL FORWARD DRIVER | N/A | ||
| 9 | P19 | LG/LB | 14 | DRIVER SEAT FRONT UP DRIVER | N/A | ||
| 10 | P13 | LG/OR | 14 | DRIVER SEAT REAR DOWN DRIVER | N/A | ||
| 11 | P11 | LG/YL | 14 | DRIVER SEAT REAR RISER UP DRIVER | N/A | ||
|
|||||||
