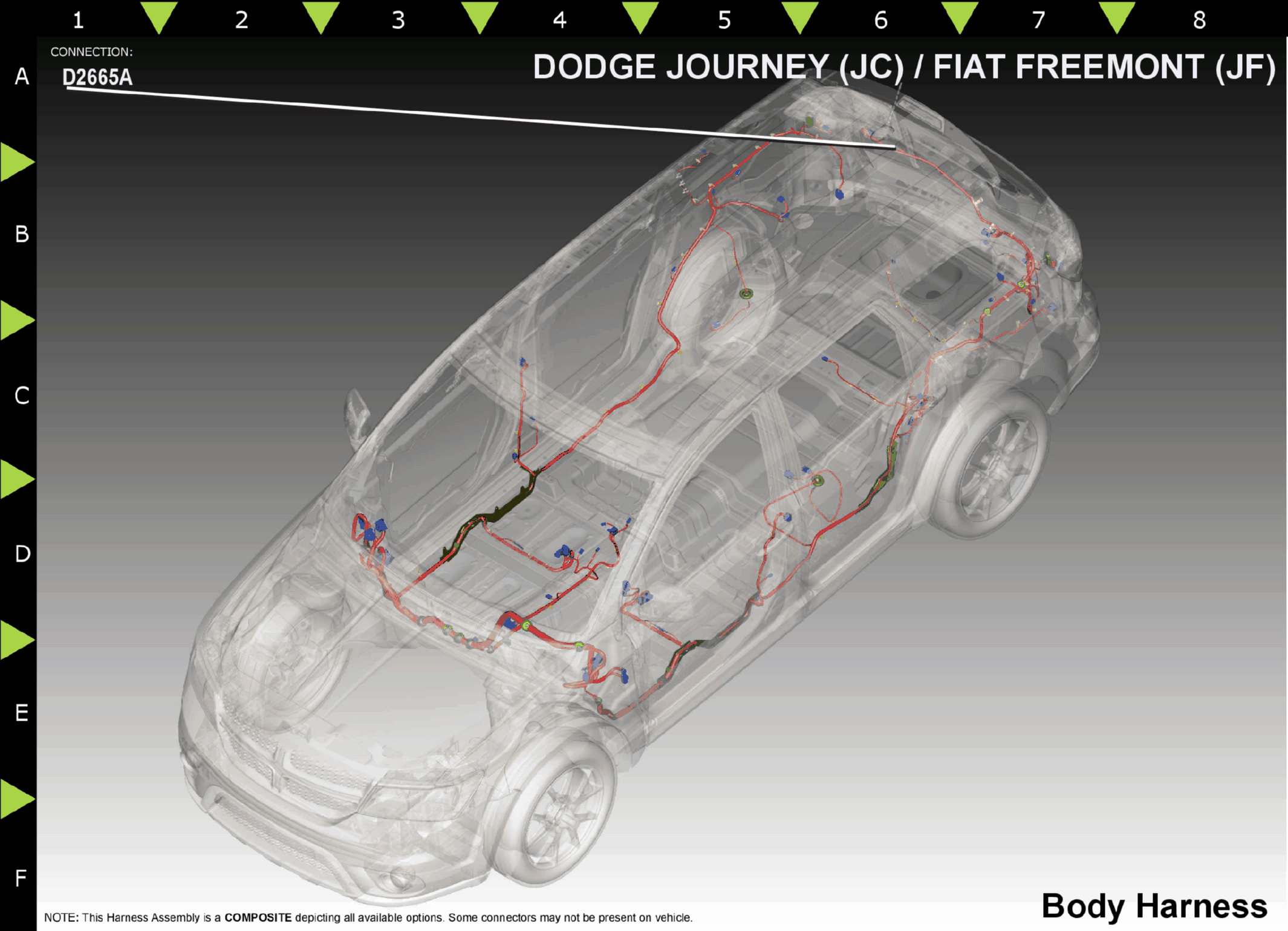

Module-Radio-Freq Hub C1 (D2665A)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 174046-2
Part Description: INSULATOR
Connector No: D2665A
Option: Standard
Repair Kit Part Number: 68080554aa
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 5 | F892 | PK/LB | 20 | IGNITION KEY-IN SIGNAL | N/A | ||
| 6 | Z911 | BK/LB | 20 | GROUND | N/A | ||
| 7 | T141 | YL/OR | 20 | CLUTCH INTERLOCK SIGNAL | N/A | ||
| 8 | A910 | RD | 20 | FUSED B(+) | N/A | ||
| 9 | G201 | VT/LB | 22 | IGNITION SWITCH POSITION SIGNAL | N/A | ||
| 10 | D122 | WT/DG | 22 | SECURITY K LINE COMMUNICATION | N/A | ||
| 11 | D40 | YL | 22 | CAN C (-) | N/A | ||
| 12 | D39 | DB | 22 | CAN C (+) | N/A | ||
| 14 | D410 | OR | 22 | LIN KIN | N/A | ||
|
|||||||
