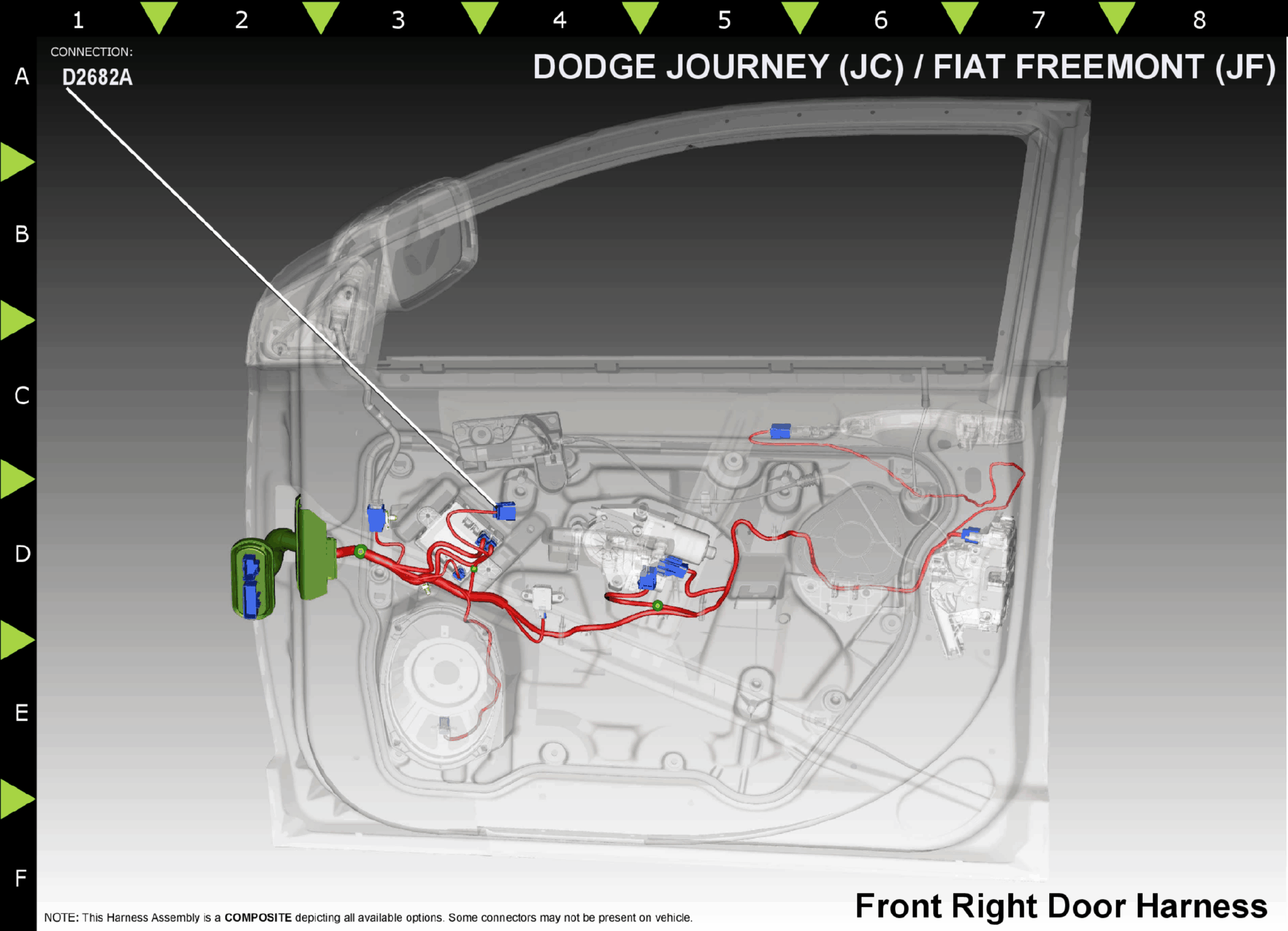

Lamp-Map Pocket Pass Side (D2682A)
Harness-Family: Door_Front_Right
Color: BLACK
Gender: FEMALE
Part Number: 15332135
Part Description: Not Available
Connector No: D2682A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 4
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| C | M11 | YL/VT | 20 | COURTESY LAMPS DRIVER | BASE | ||
| A | M35 | YL/VT | 20 | DOOR AMBIENT LAMP FEED PASS | PREMIUM | ||
| B | M36 | YL/WT | 20 | PASS DR LGHTNG RTN | PREMIUM | ||
| D | M36 | YL/WT | 20 | PASS DR LGHTNG RTN | PREMIUM | ||
| C | M44 | OR/DB | 20 | PASSENGER DOOR COURTESY LAMP DRIVER | PREMIUM | ||
| A | M5 | WT/LG | 20 | FOOTWELL LAMP FEED FT LT | BASE | ||
| B | Z922 | BK/WT | 22 | GROUND | BASE | ||
| D | Z922 | BK/WT | 22 | GROUND | BASE | ||
|
|||||||
