Connector/Ground Locations
This article provides illustrations identifying connector, ground and splice locations in the vehicle. Connector, ground and splice indexes are provided. Use the wiring diagrams in each section for connector, ground and splice identification. Refer to the appropriate index for the proper figure number. For items that are not shown in this article, N/S is placed in the Fig. column.
CONNECTORS

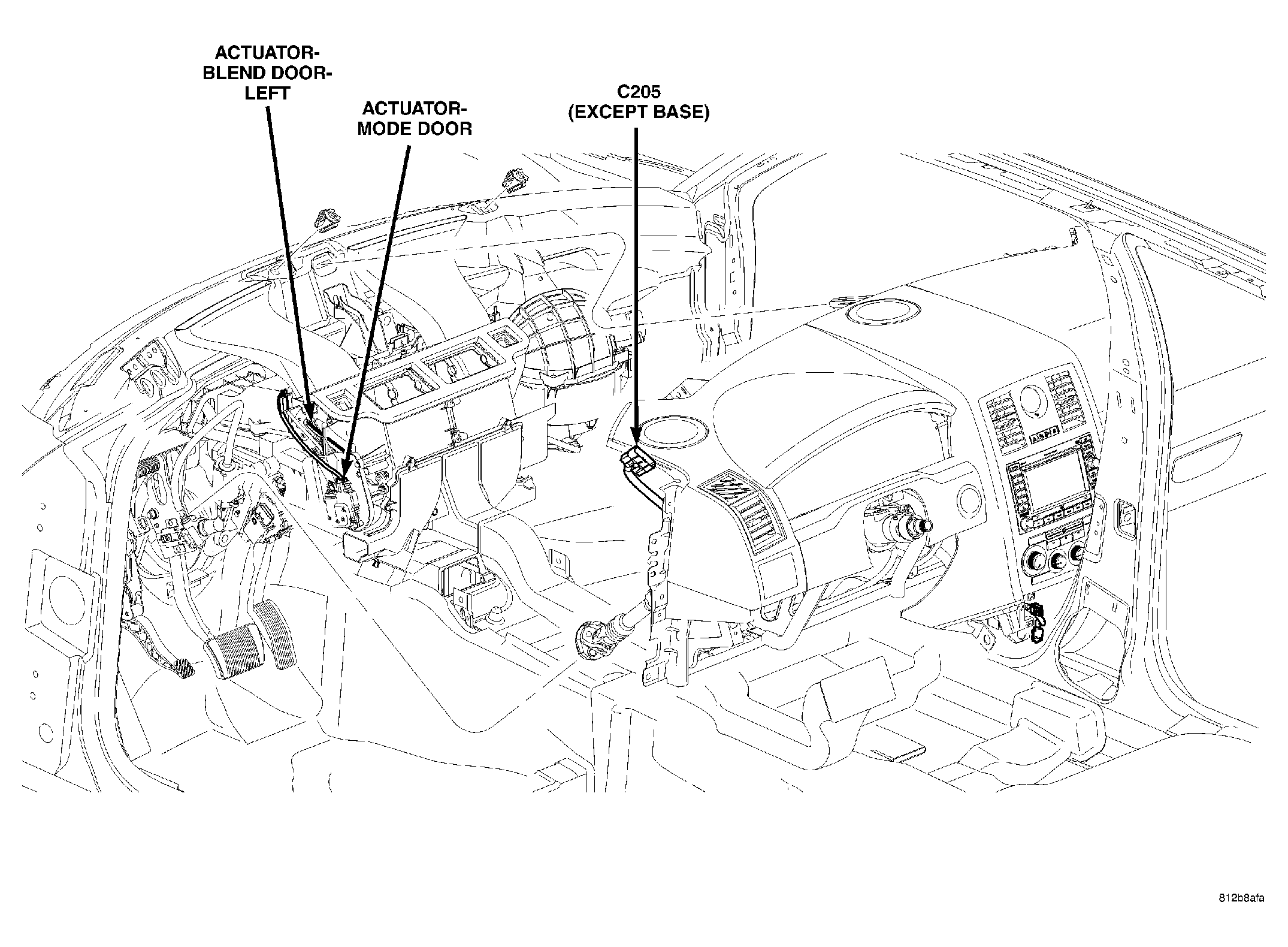

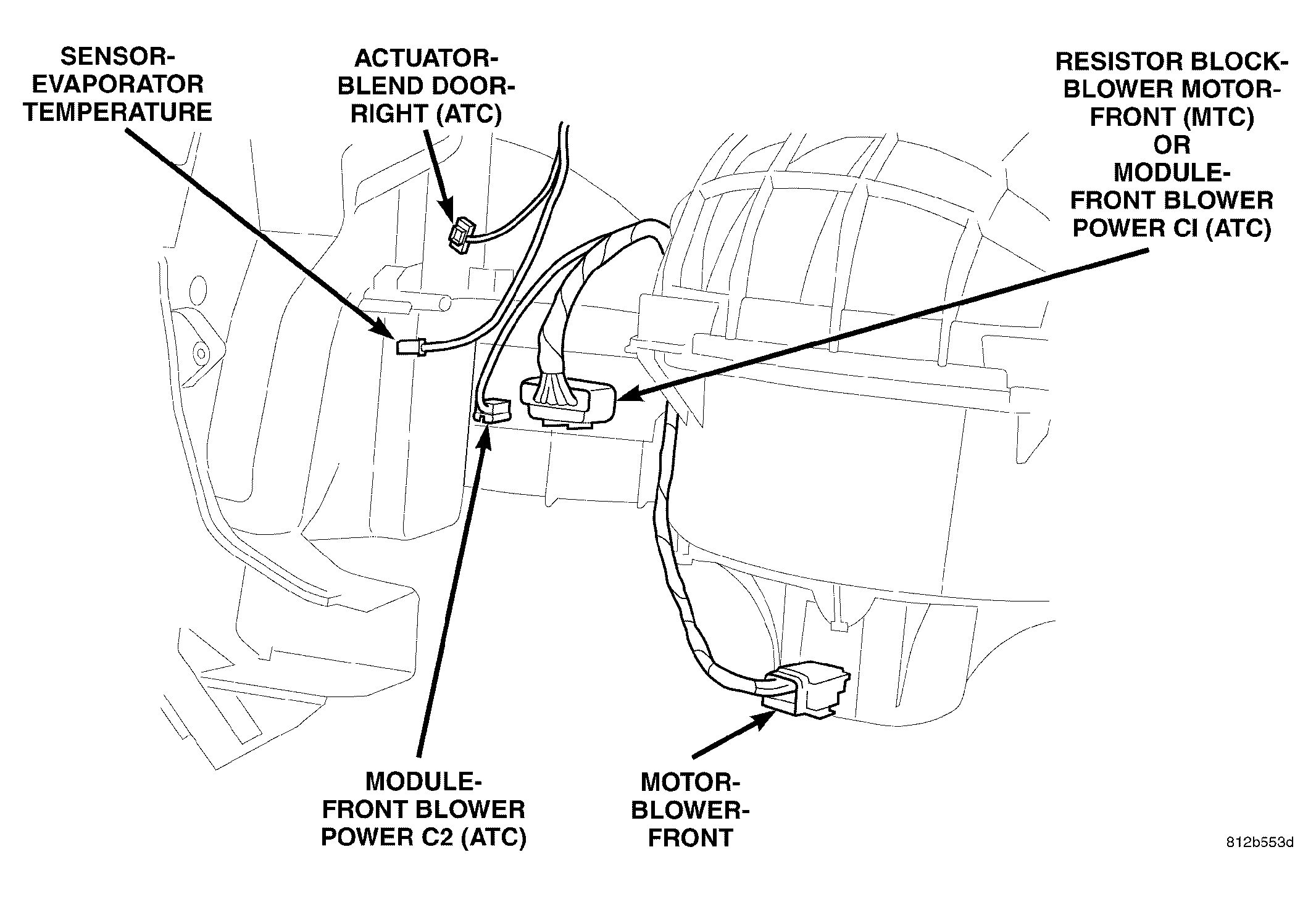

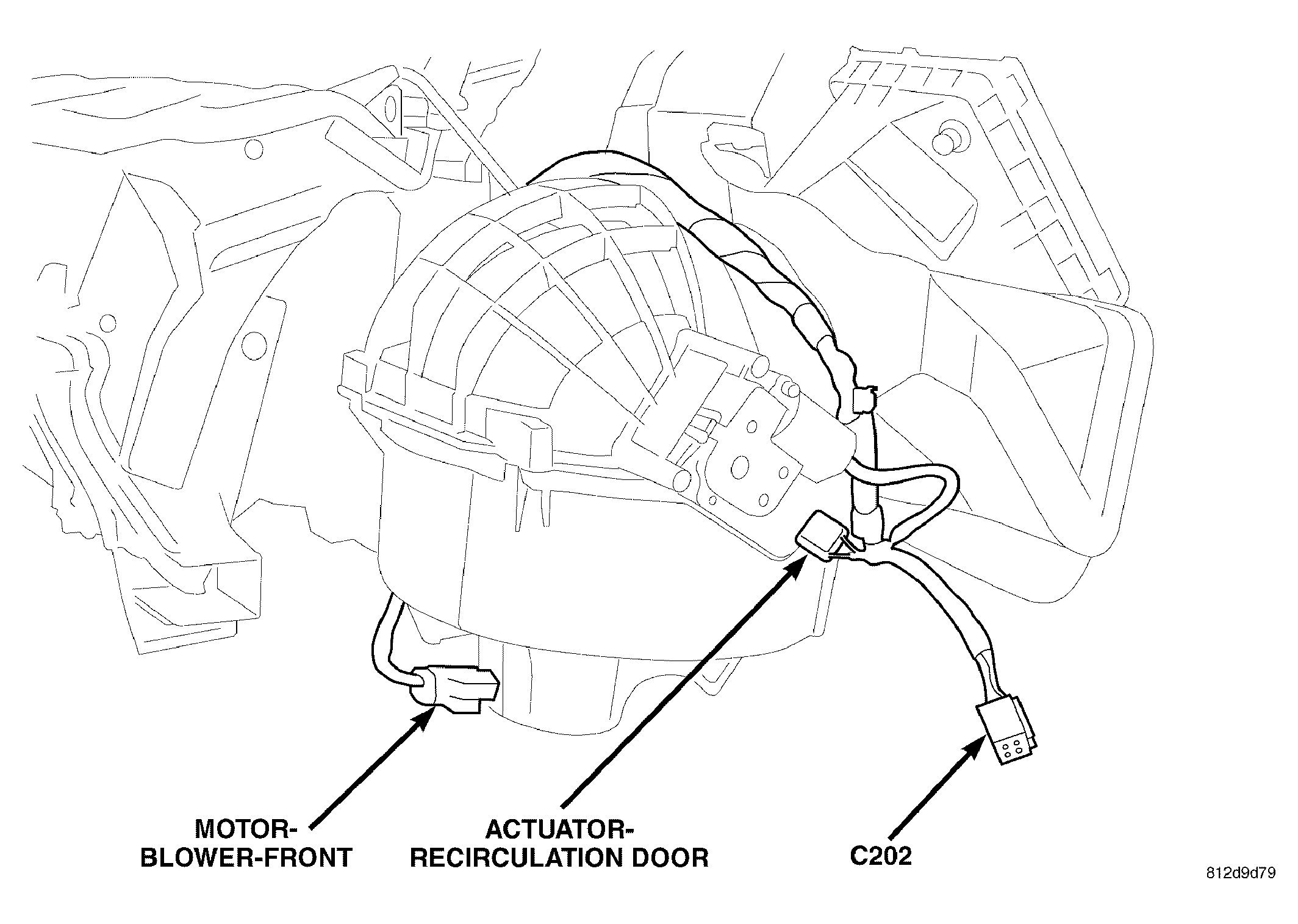

| CONNECTOR NAME/NUMBER | COLOR | LOCATION | FIG. |
|---|---|---|---|
| Actuator-Blend Door-Left | BLACK | Left Side of HVAC Unit | Fig 35. |
| Actuator-Blend Door-Right (ATC) | BLACK | Center of HVAC Unit | Fig 33. |
| Actuator-Mode Door | BLACK | Left Side of HVAC Unit | Fig 35. |
| Actuator-Recirculation Door | BLACK | Right Side of HVAC Unit | Fig 34. |

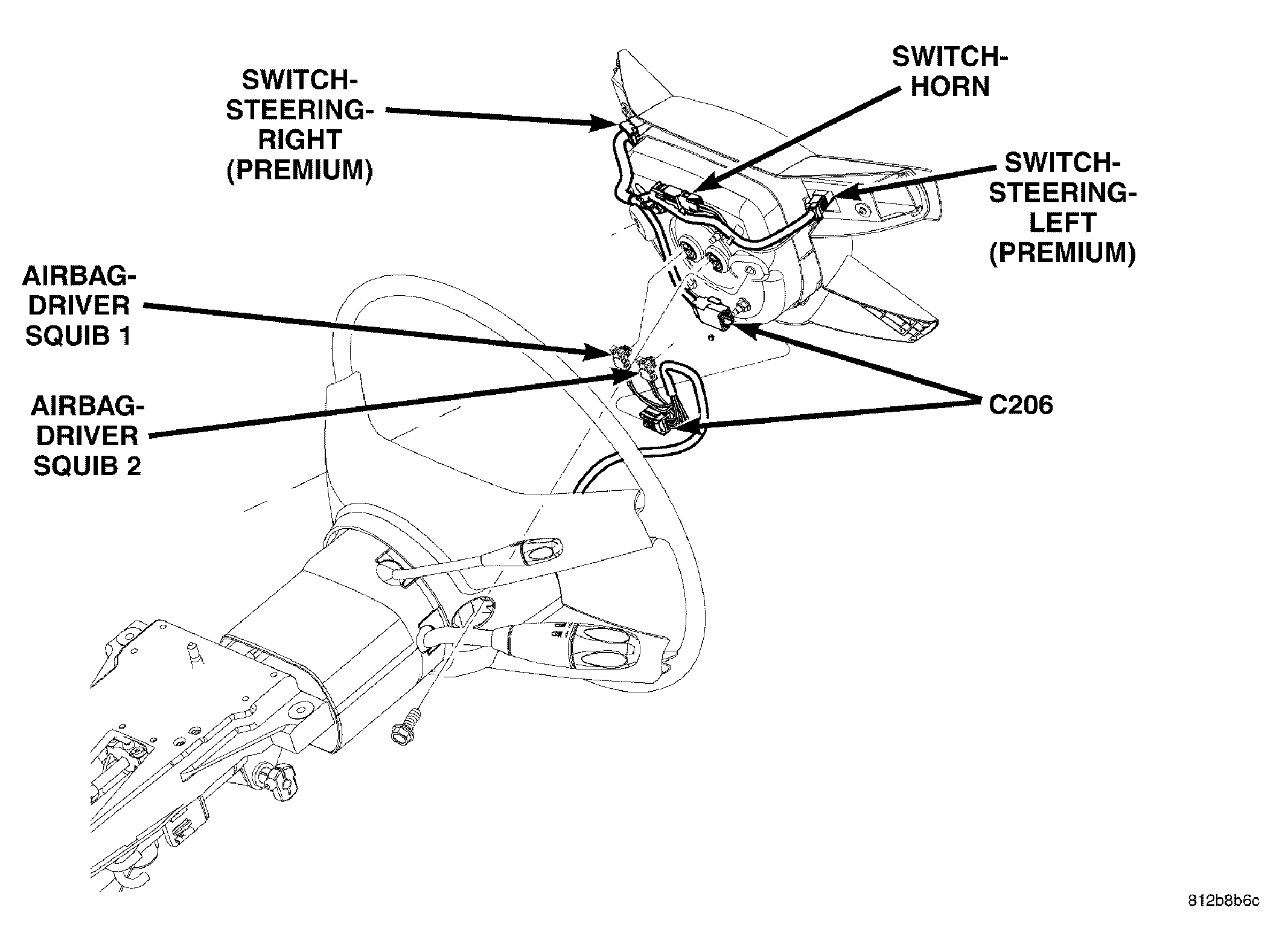

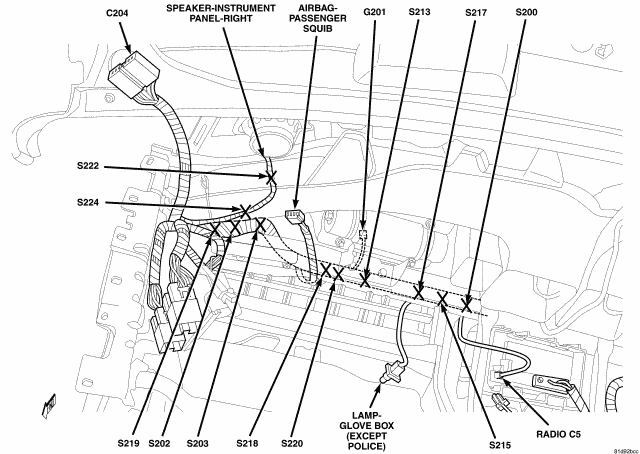

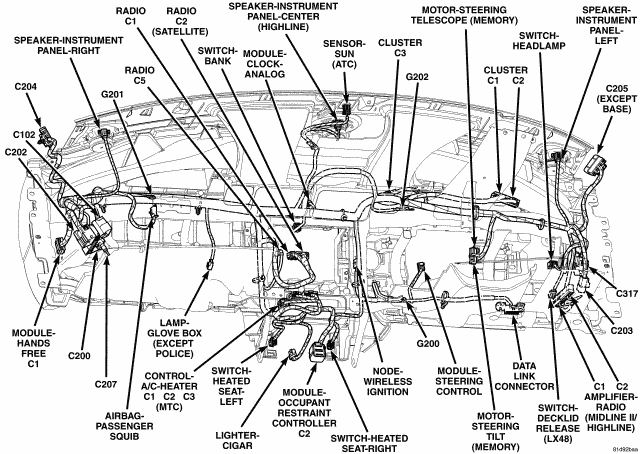

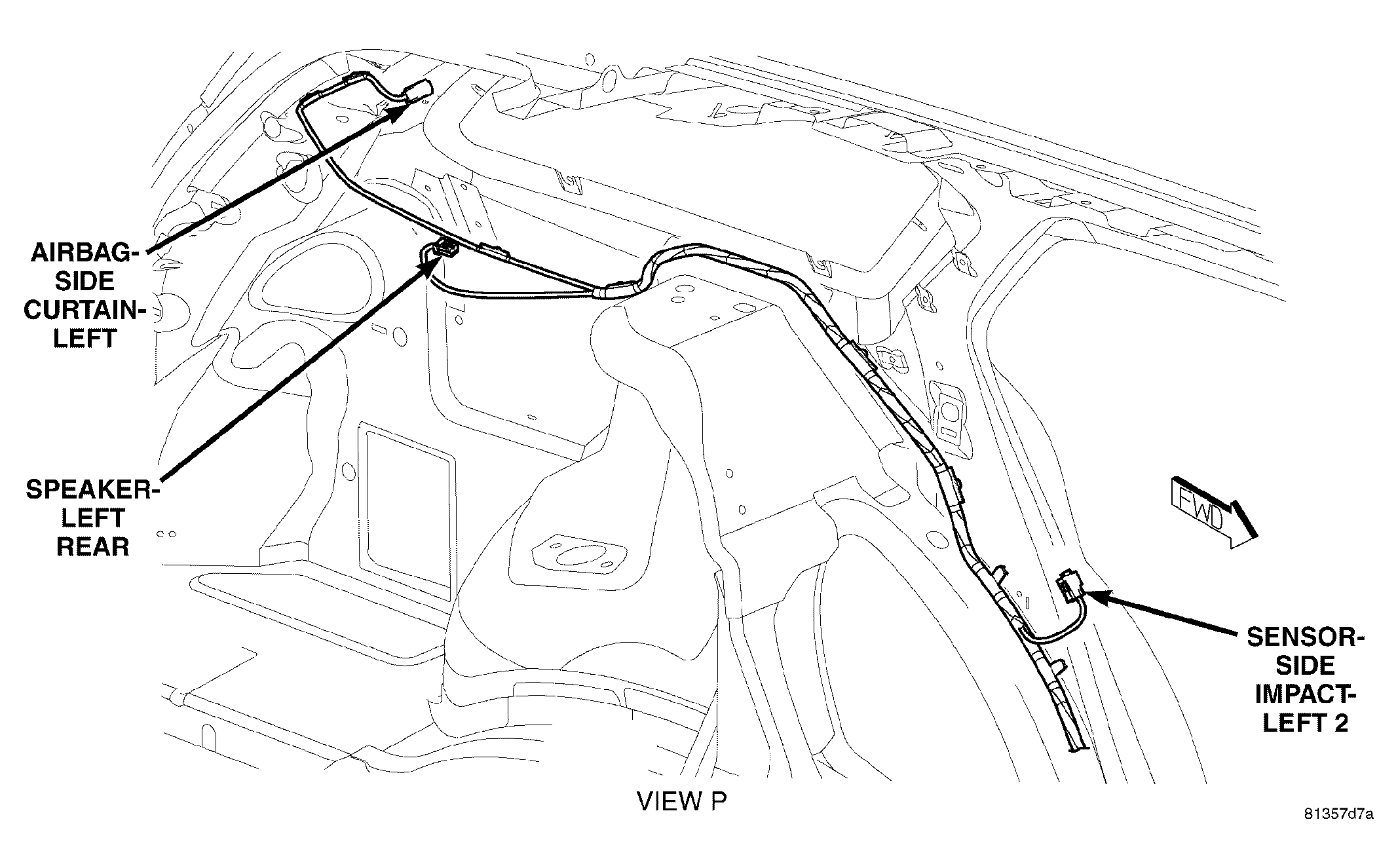

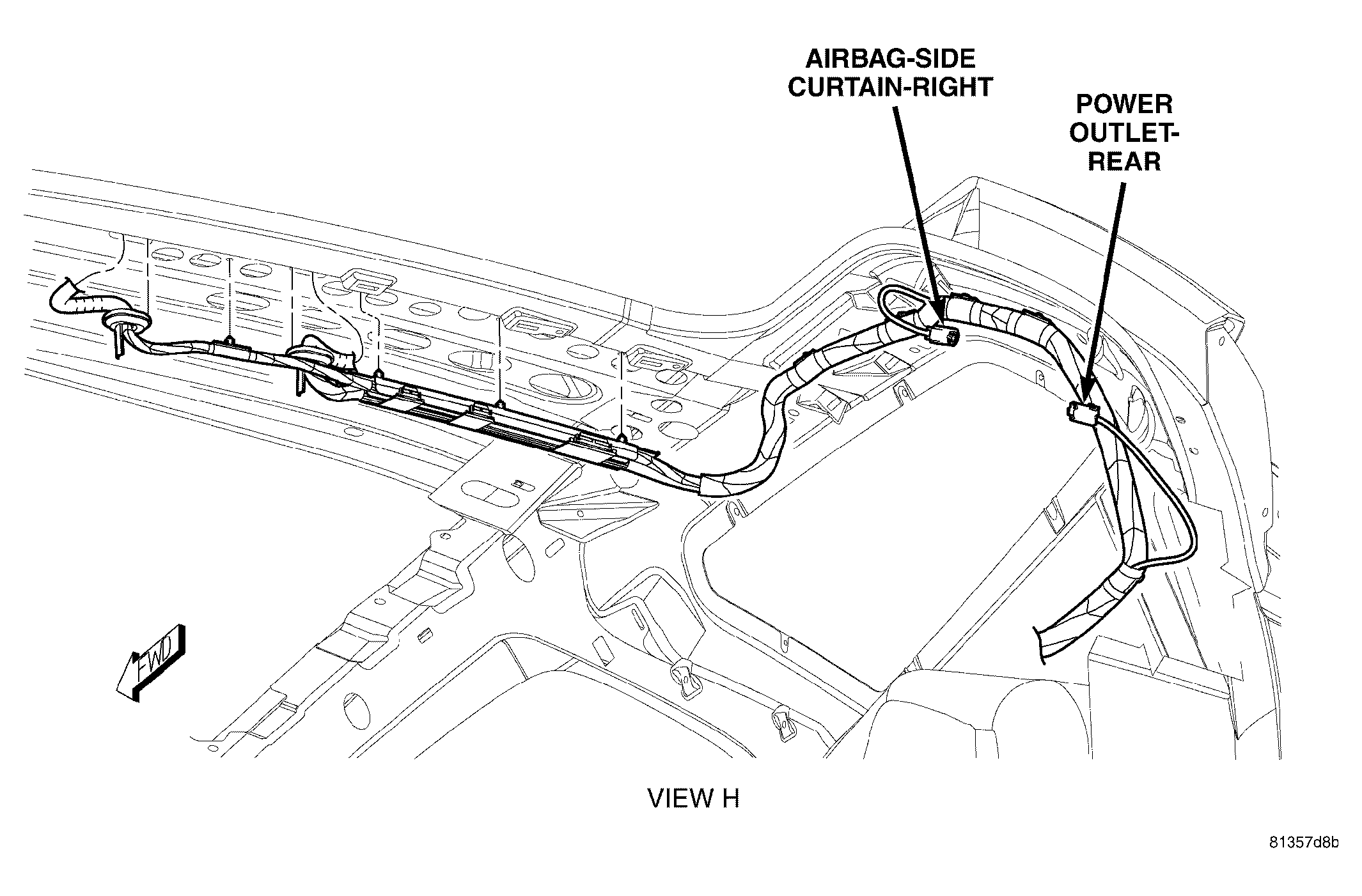

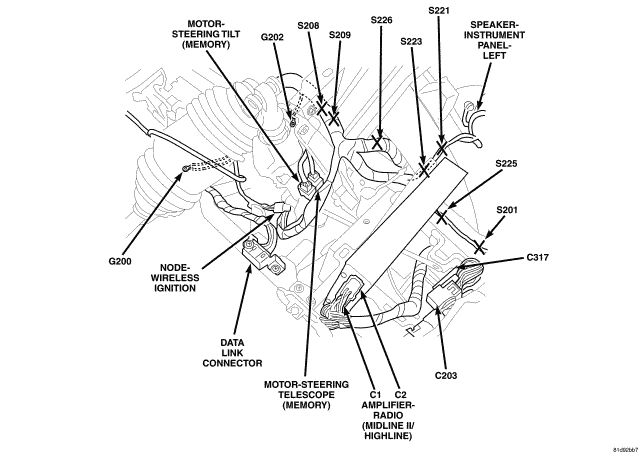

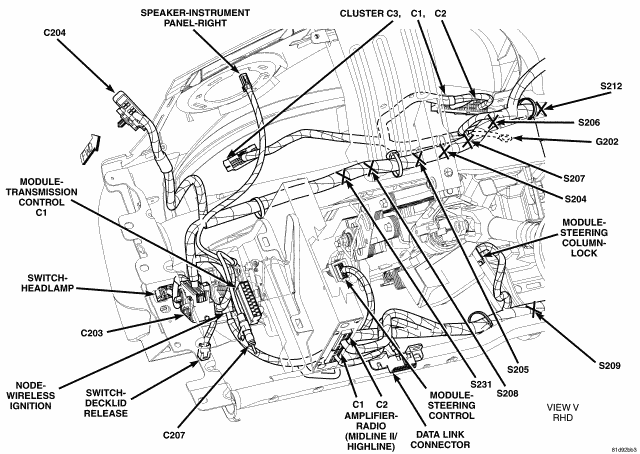

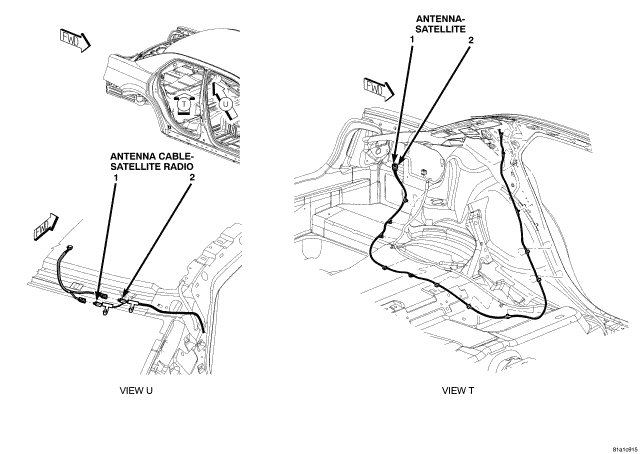

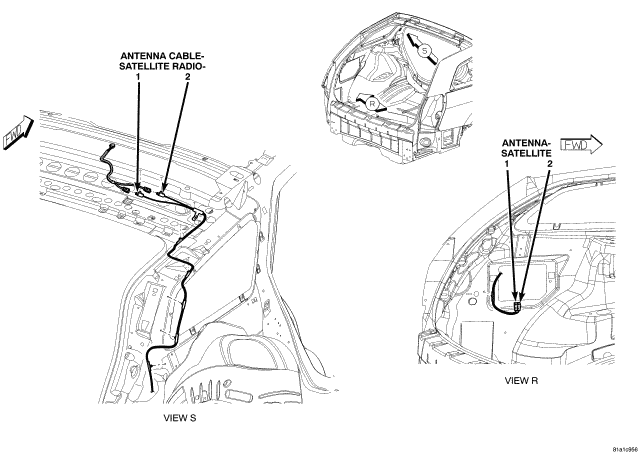

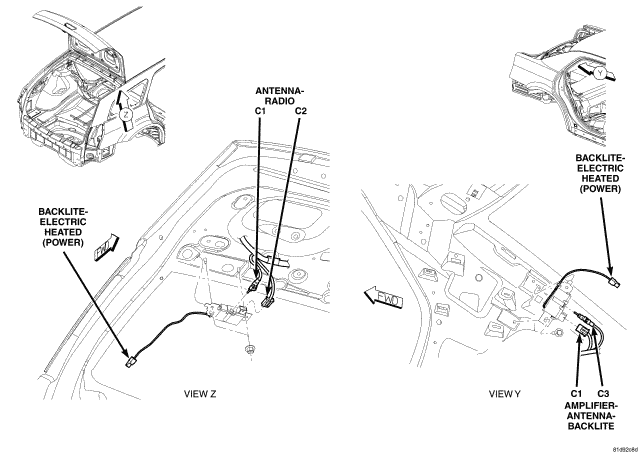

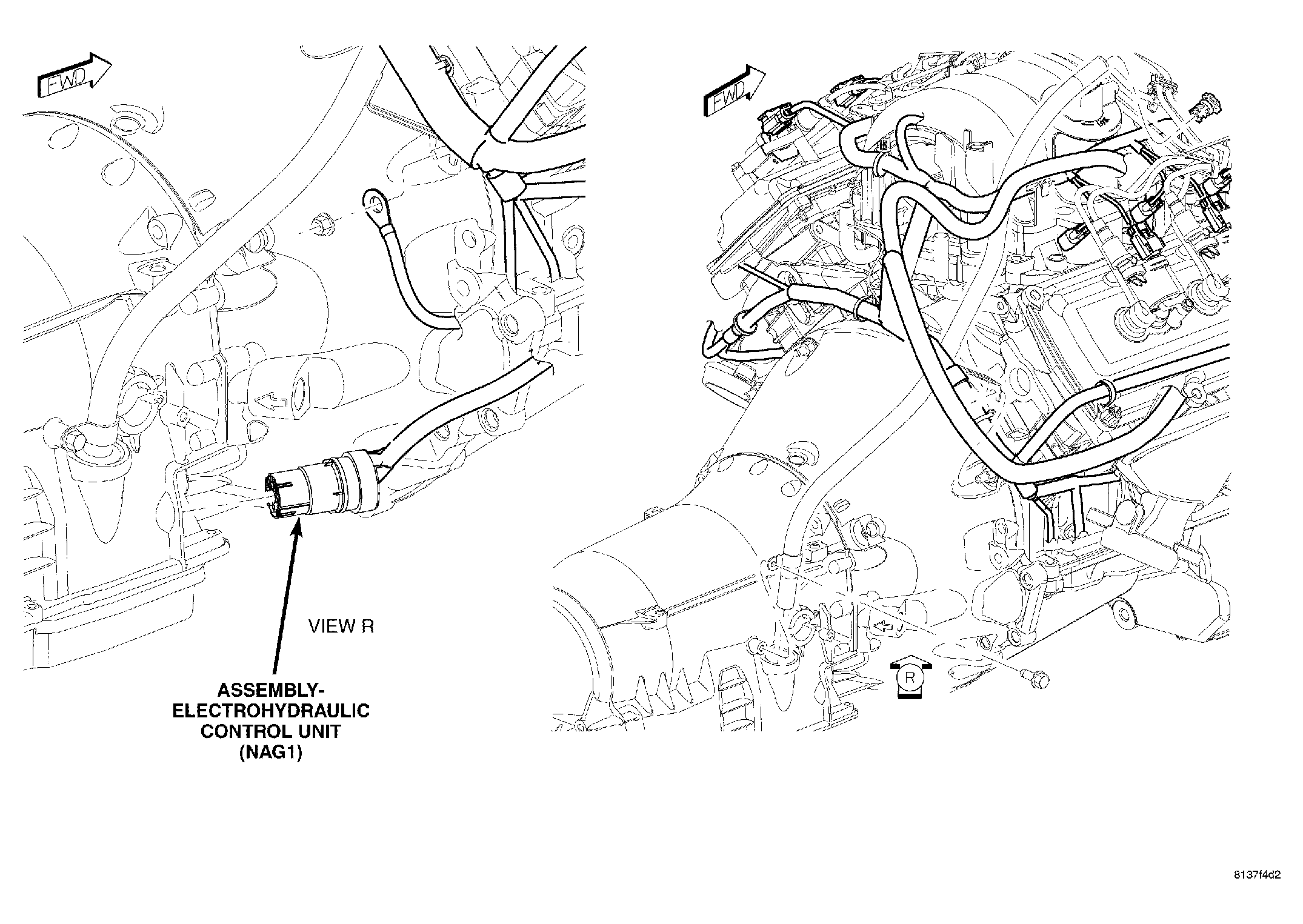

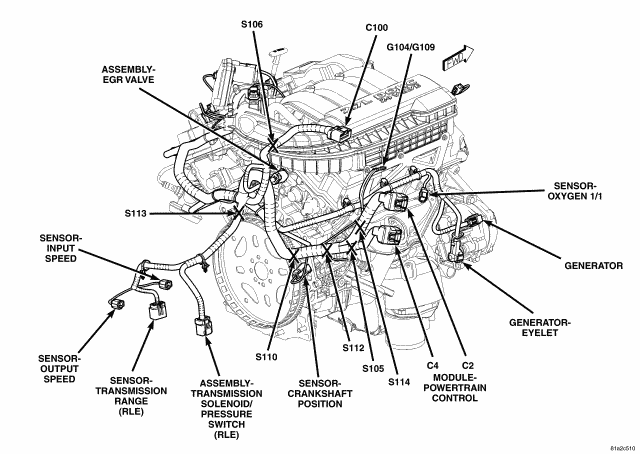

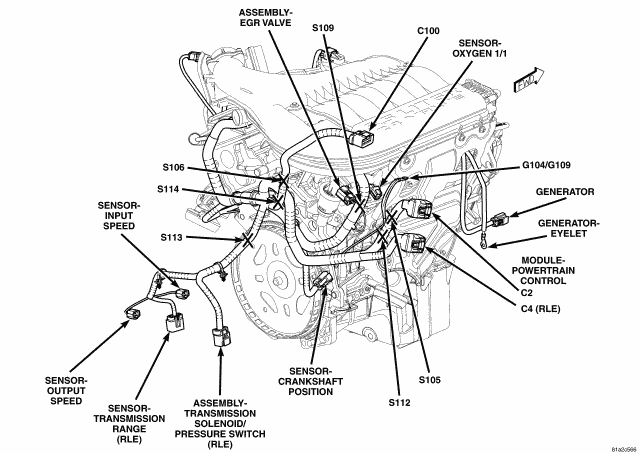

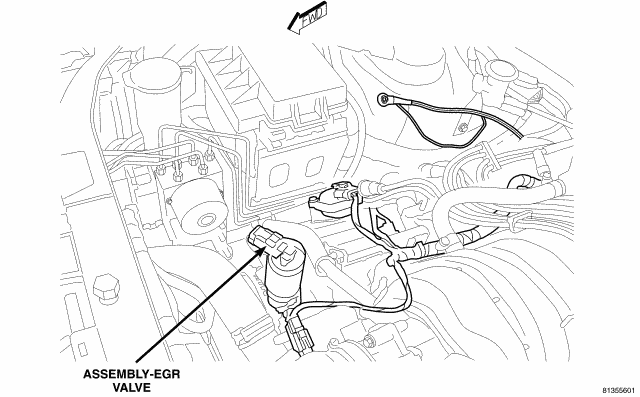

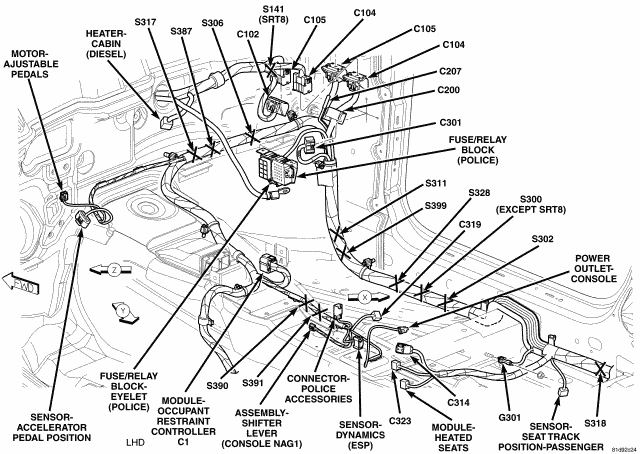

| Airbag-Driver Squib 1 | BLACK/YELLOW | At Steering Wheel | Fig 41. |
| Airbag-Driver Squib 2 | BROWN/YELLOW | At Steering Wheel | Fig 41. |
| Airbag-Passenger Squib | YELLOW | Passenger side of Instrument Panel | Fig 36, Fig 37, Fig 48. |
| Airbag-Side Curtain-Left | YELLOW | Body Behind Left Rear Seat | Fig 64, Fig 65. |
| Airbag-Side Curtain-Right | YELLOW | Body Behind Right Rear Seat | Fig 66, Fig 76. |
| Airbag-Side Thorax-Left | BROWN/YELLOW | In Driver Seat | N/S |
| Airbag-Side Thorax-Right | BROWN/YELLOW | In Driver Seat | N/S |
| Amplifier-Radio C1 (Midline II/ Highline) | NATURAL | Driver Side of Instrument Panel | Fig 36, Fig 38, Fig 39. |
| Amplifier-Radio C2 (Midline II/ Highline) | WHITE | Driver Side of Instrument Panel | Fig 36, Fig 38, Fig 39. |
| Amplifier-Subwoofer (SRT8) (Except Export) | BLACK | Center Rear Shelf | Fig 66. |
| Antenna Cable-Satellite Radio 1 | BLUE | Rear Center Headliner | Fig 73, Fig 74. |
| Antenna Cable-Satellite Radio 2 | WHITE | Rear Center Headliner | Fig 73, Fig 74. |
| Antenna-Global Positioning System (Navigation) | GRAY | Behind The Cluster | N/S |
| Antenna-Radio C1 | BLACK | Upper Right Backlite | Fig 66, Fig 75. |
| Antenna-Radio C2 | BLACK | Upper Right Backlite | Fig 66, Fig 75. |
| Antenna-Satellite 1 | BLUE | Left Rear Trunk | Fig 73, Fig 74. |
| Antenna-Satellite 2 | WHITE | Left Rear Trunk | Fig 73, Fig 74. |
| Antenna-Satellite Video 1 | YELLOW | On Interior Mirror Jumper | N/S |
| Assembly-Electrohydraulic Control Unit (NAG1) | BLACK | Right Side Transmission | Fig 7, Fig 32. |
| Assembly-EGR valve (2.7L) | BLACK | Rear of Engine | Fig 16. |
| Assembly-EGR valve (3.5L) | BLACK | Rear of Engine | Fig 19. |
| Assembly-EGR valve (5.7L) | BLACK | Right Front Engine | Fig 23. |
| Assembly-Line Pressure Sensor/Variable Force Solenoid (RLE) | BLACK | On Transmission | N/S |
| Assembly-Shifter Lever (Console NAG1) | BLACK | Below Center Console | Fig 52. |
| Assembly-Shift Lever (RLE) | WHITE | Below Center Console | N/S |
| Assembly-Transmission Solenoid/Pressure Switch (RLE) | LT BROWN | At Top of Transmission | Fig 16, Fig 19. |

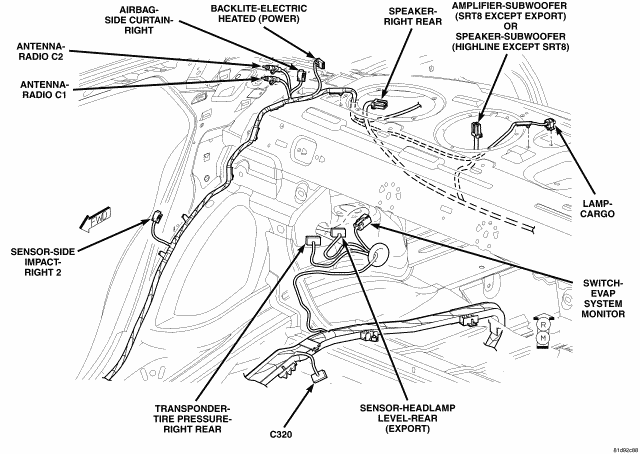

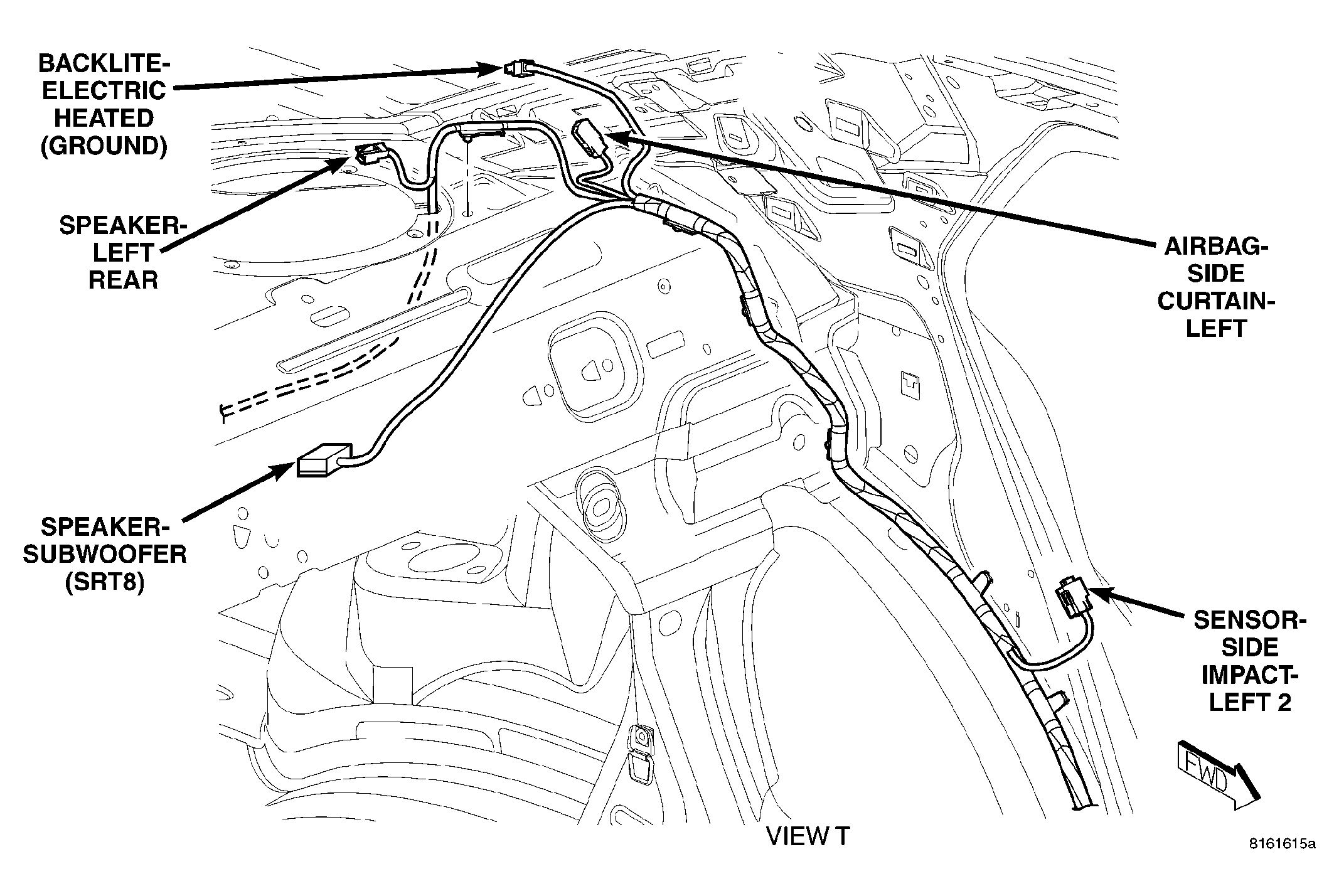

| Backlite-Electric Heated (GROUND) | BLACK | Left Backlite | Fig 64, Fig 80. |
| Backlite-Electric Heated (POWER) | BLACK | Right Backlite | Fig 66, Fig 75. |

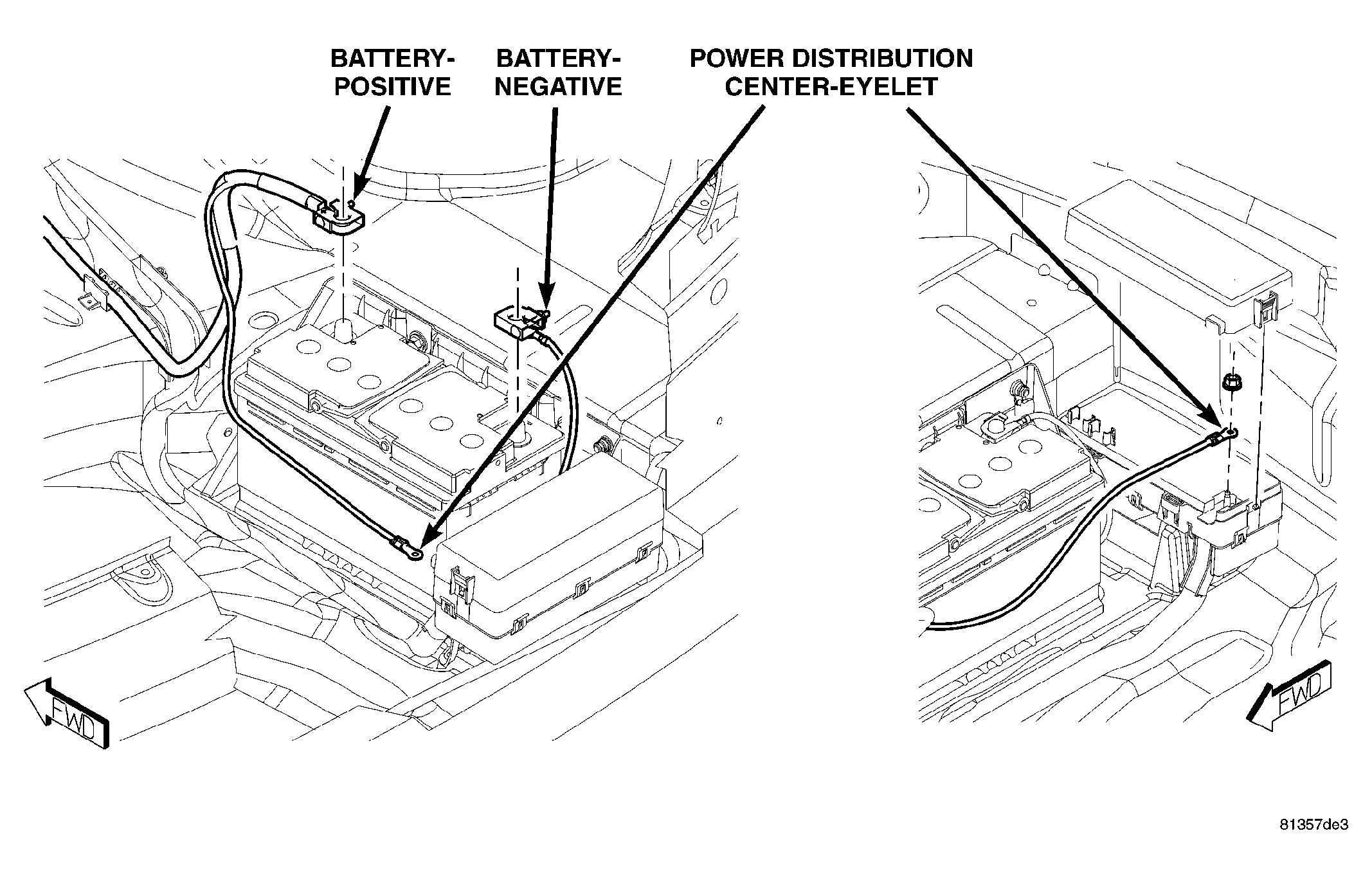

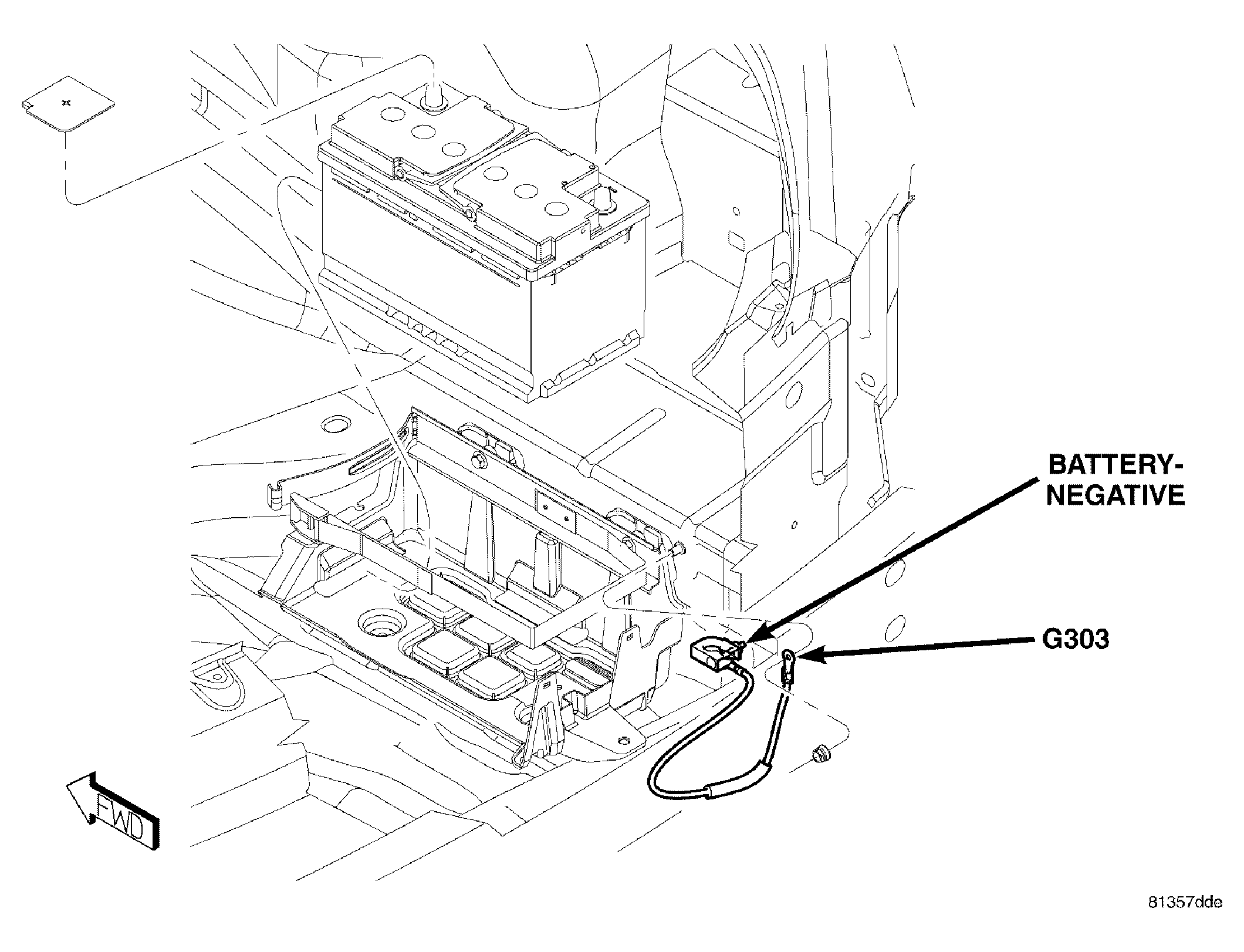

| Battery-Negative | - | Right Rear Trunk | Fig 82, Fig 83. |

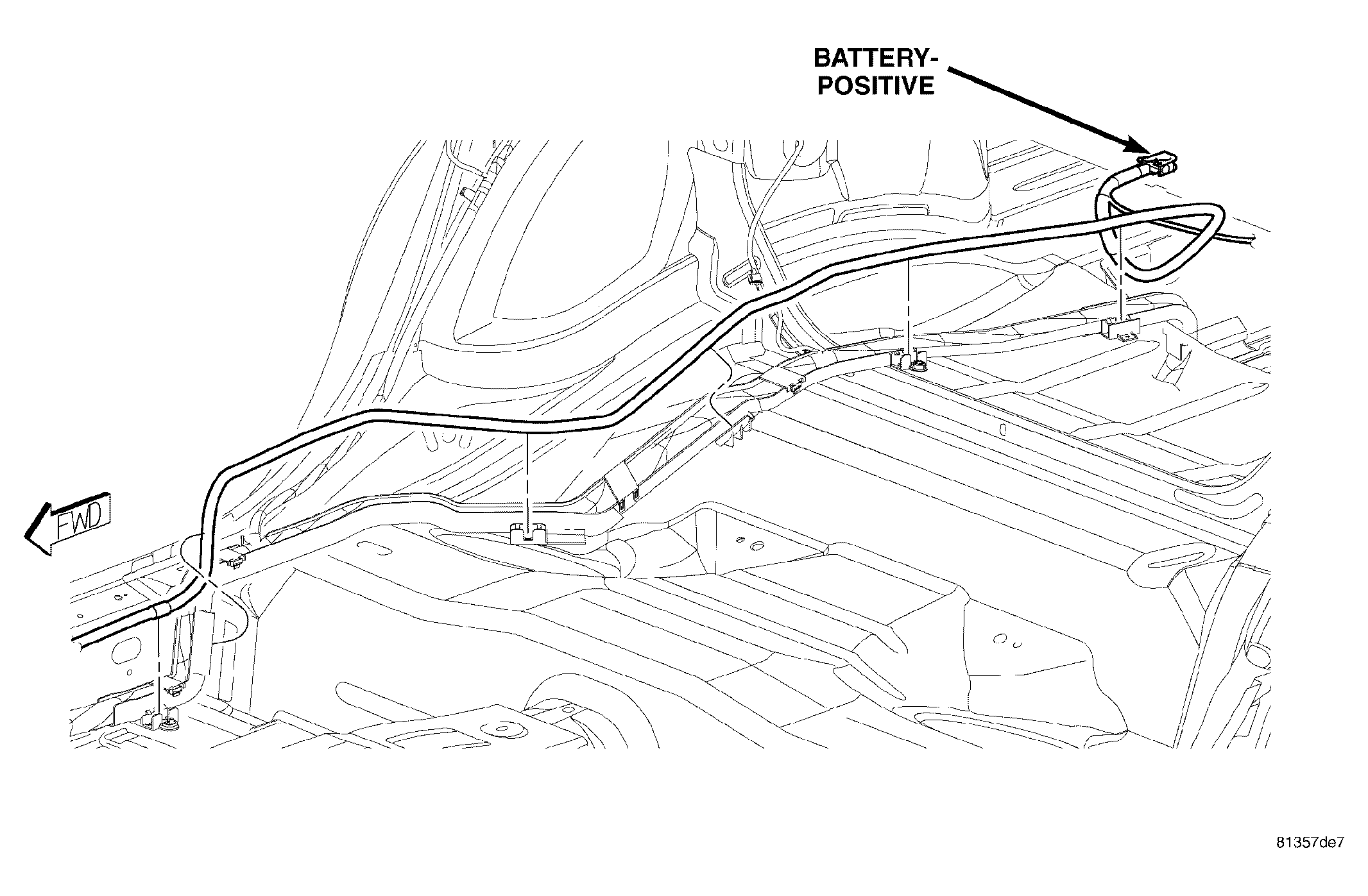

| Battery-Positive | - | Right Rear Trunk | Fig 83, Fig 84. |

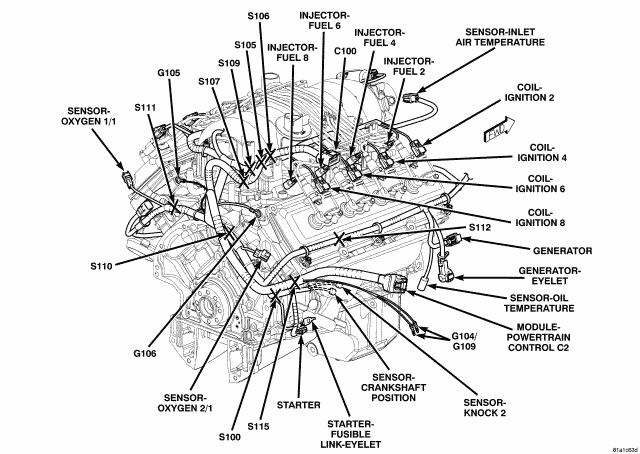

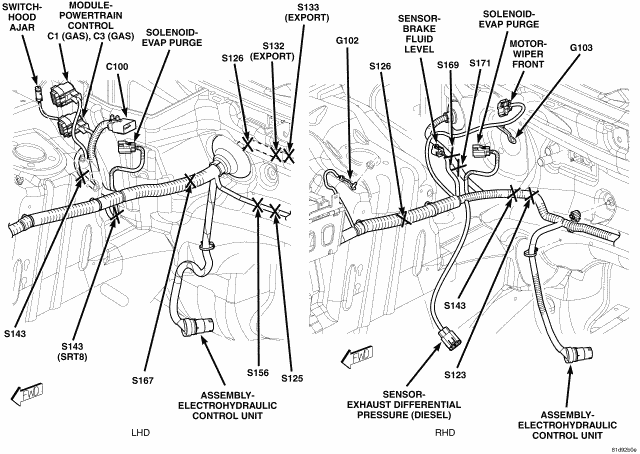

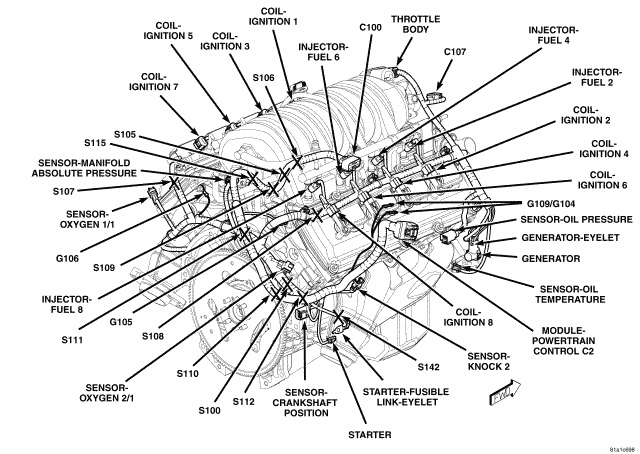

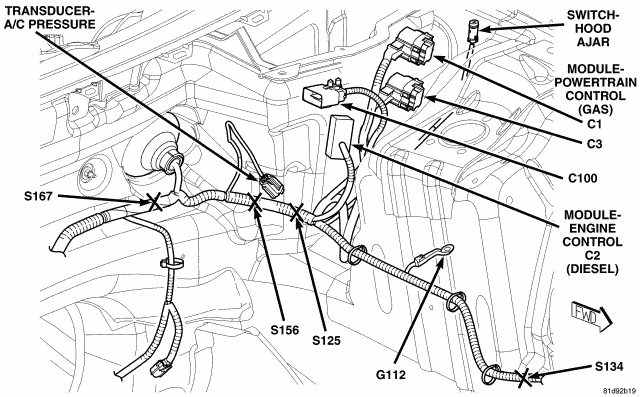

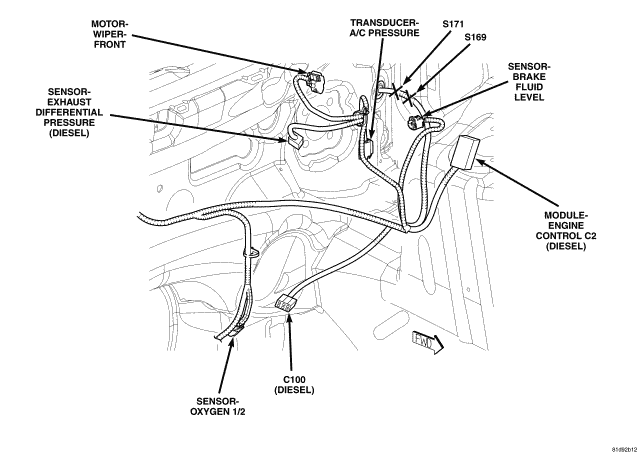

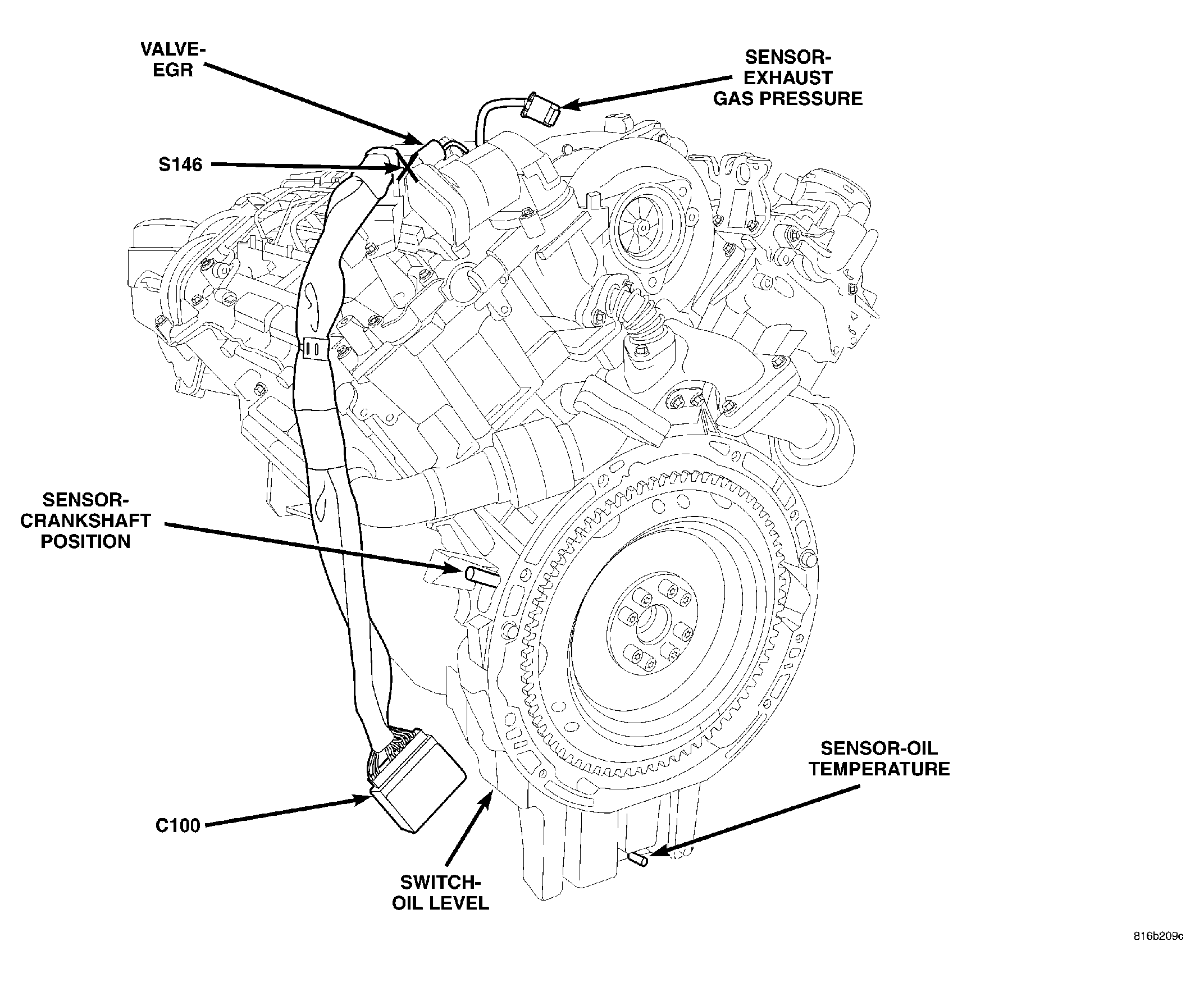

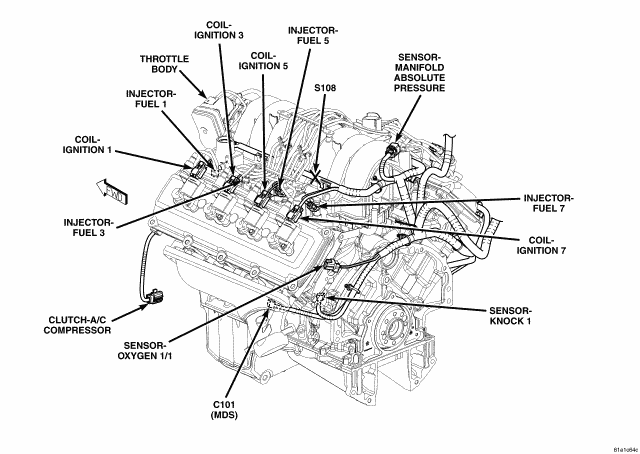

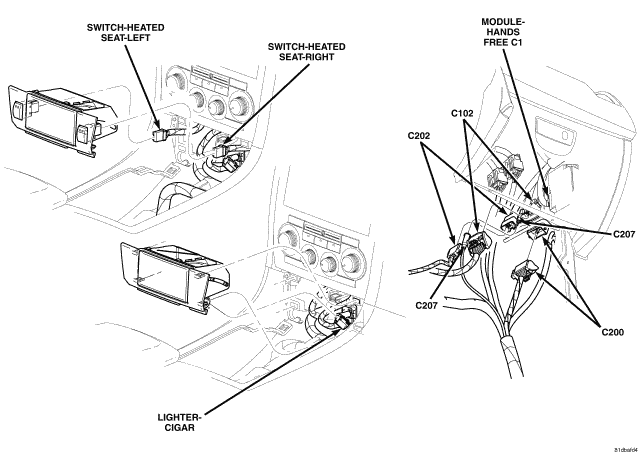

| C100 (2.7L/3.5L) | BLACK | Right Engine Compartment | Fig 7, Fig 9, Fig 16, Fig 19. |
| C100 (5.7L/SRT8) | BLACK | Right Engine Compartment | Fig 7, Fig 24, Fig 27, Fig 28. |
| C100 (DIESEL) | BLACK | Left Rear Engine Compartment | Fig 8, Fig 9, Fig 29. |
| C101 (5.7L (MDS) | DK GRAY | Left Rear Engine Compartment | Fig 25. |
| C102 | LT GRAY/BLACK | Passenger Side of Instrument Panel | Fig 36, Fig 37, Fig 46, Fig 52. |

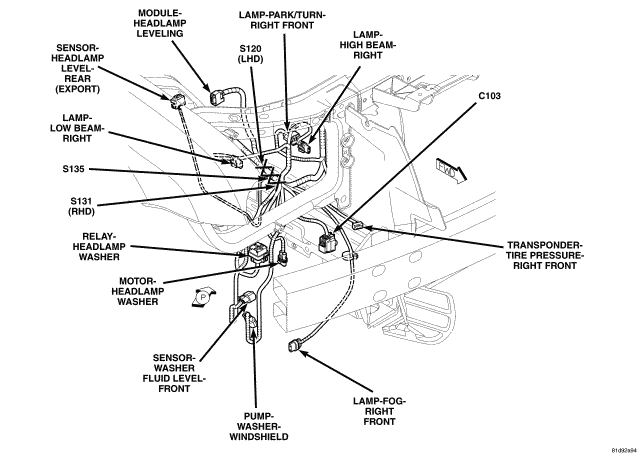

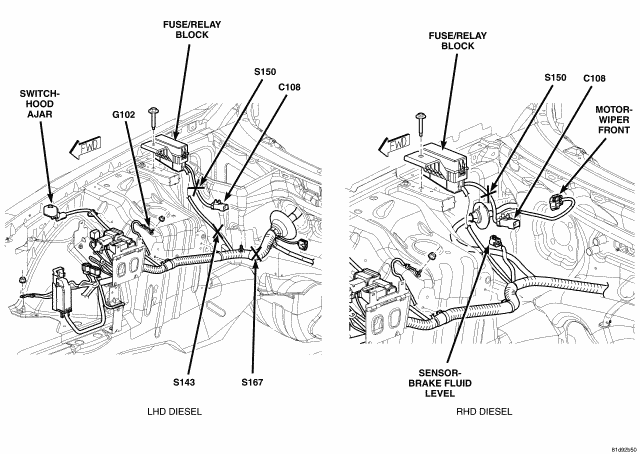

| C103 (300 & Charger) | DK GRAY | Right Front Engine Compartment | Fig 2, Fig 3. |
| C104 | BLACK | Passenger Side of Instrument Panel | Fig 51, Fig 52. |
| C105 | BROWN | Passenger Side of Instrument Panel | Fig 51, Fig 52. |
| C107 (SRT8) | BLACK | Top Front of Engine | Fig 27. |
| C108 (DIESEL) | BLACK | Right Rear Engine Compartment | Fig 14. |
| C200 | NATURAL/BLACK | Passenger Side of Instrument Panel | Fig 36, Fig 37, Fig 46, Fig 51, Fig 52. |
| C202 | NATURAL | Right Side of HVAC Unit | Fig 34, Fig 36, Fig 37, Fig 46. |

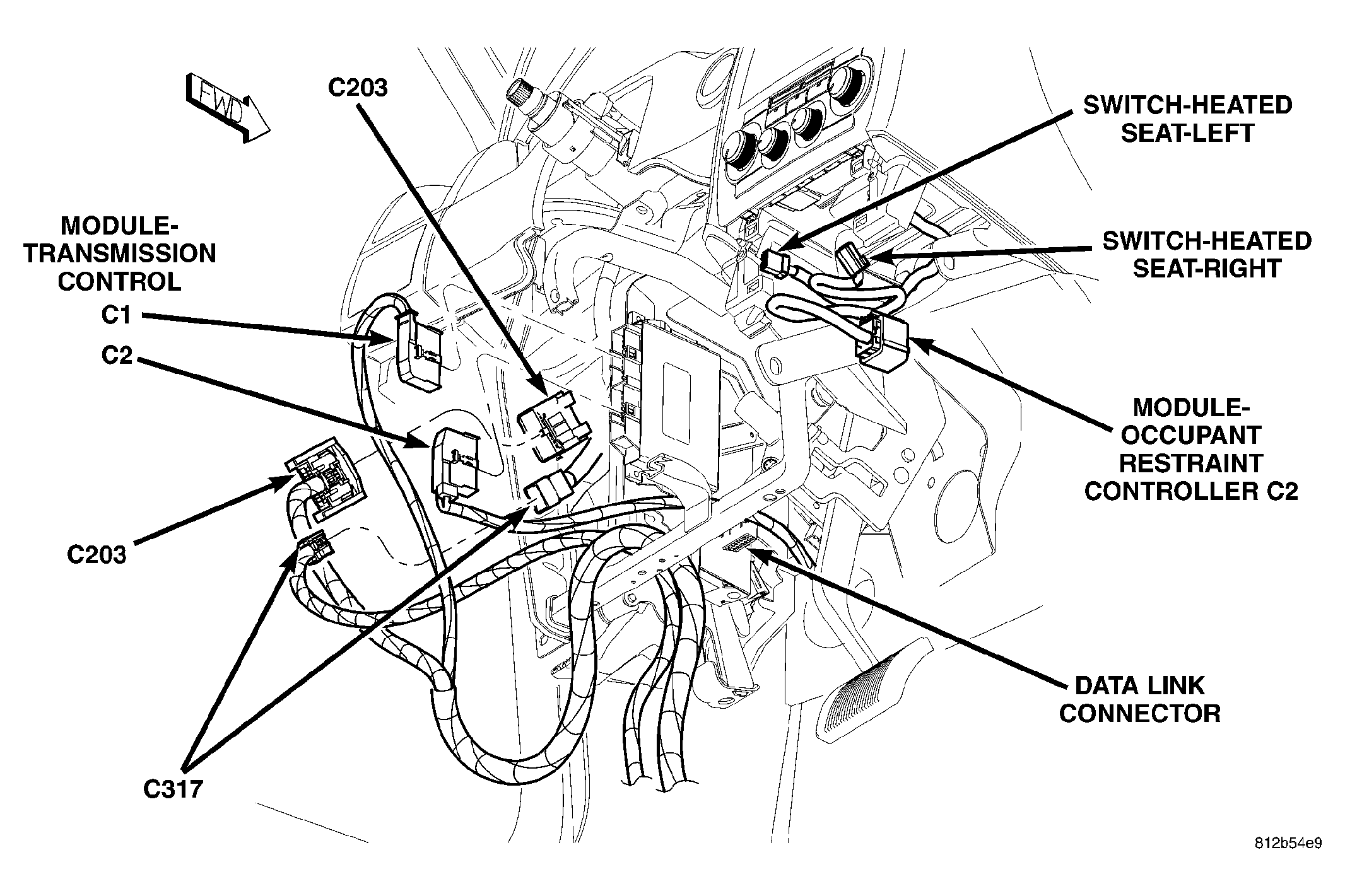

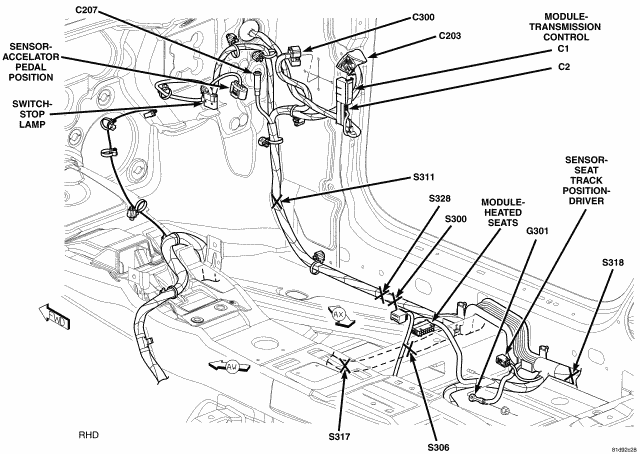

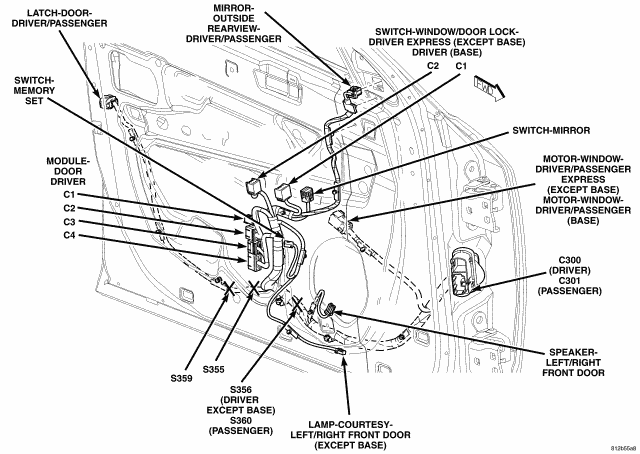

| C203 | BLACK | Driver Side Kick Panel | Fig 36, Fig 38, Fig 39, Fig 42, Fig 50, Fig 53. |
| C204 | NATURAL | Right Side Instrument Panel | Fig 36, Fig 38, Fig 48, Fig 68. |
| C205 (Except Base) | NATURAL | Left Instrument Panel | Fig 35, Fig 36, Fig 37, Fig 49. |
| C206 | NATURAL/WHITE | At Steering Wheel | Fig 41. |
| C207 | BLACK | Right Side Instrument Panel | Fig 36, Fig 38, Fig 46, Fig 52, Fig 53. |
| C208 (Column NAG1) | NATURAL | At Bottom of Steering Column | N/S |
| C209 | YELLOW | Instrument Panel to Audio/Video Jumper | N/S |
| C210 (Satellite Video) | YELLOW | Audio/Video Jumper to Interior Mirror Jumper | N/S |
| C300 | NATURAL | Front of Driver Door | Fig 50, Fig 53, Fig 62. |
| C301 | NATURAL | Front of Passenger Door | Fig 51, Fig 52, Fig 62. |

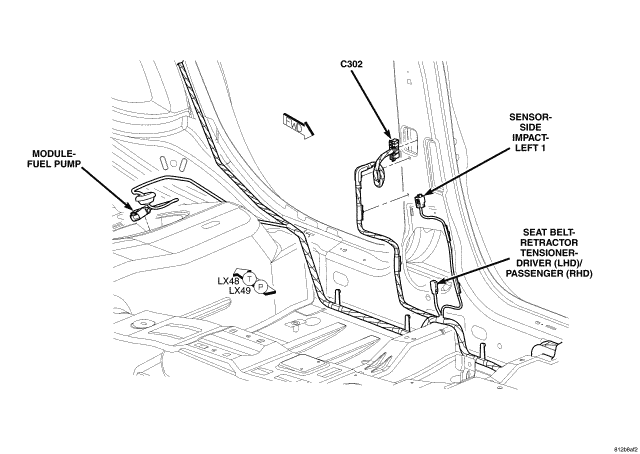

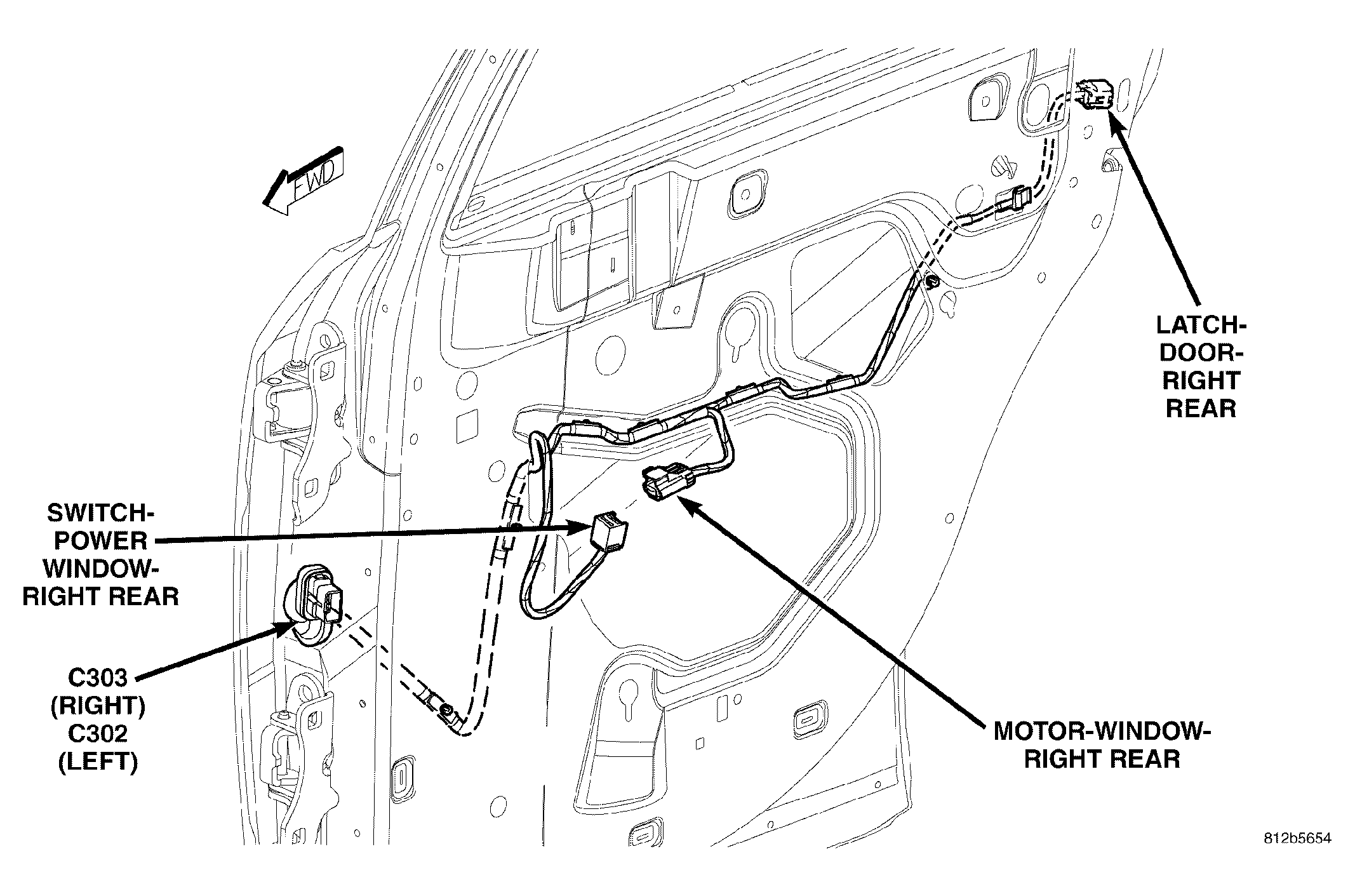

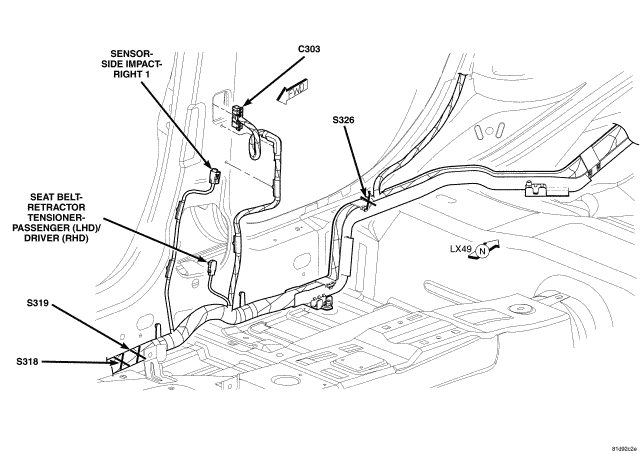

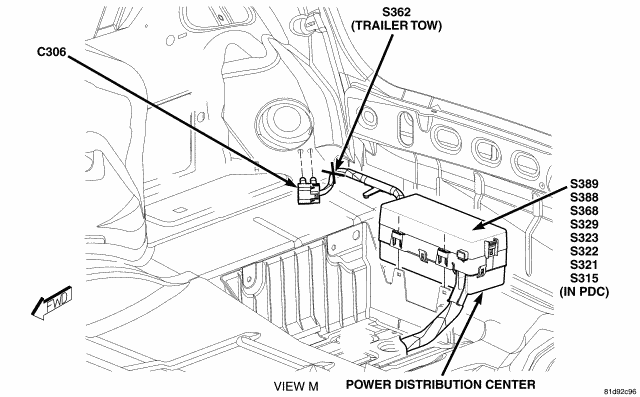

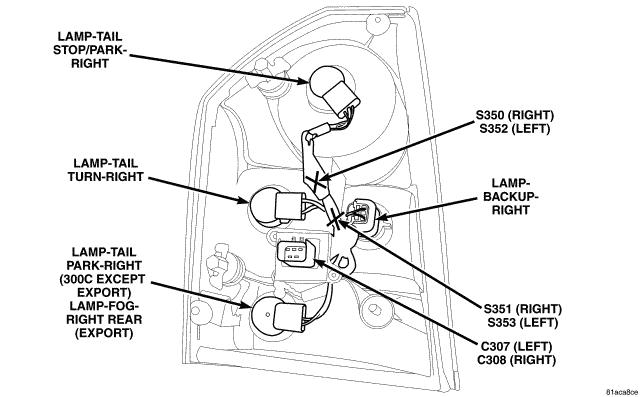

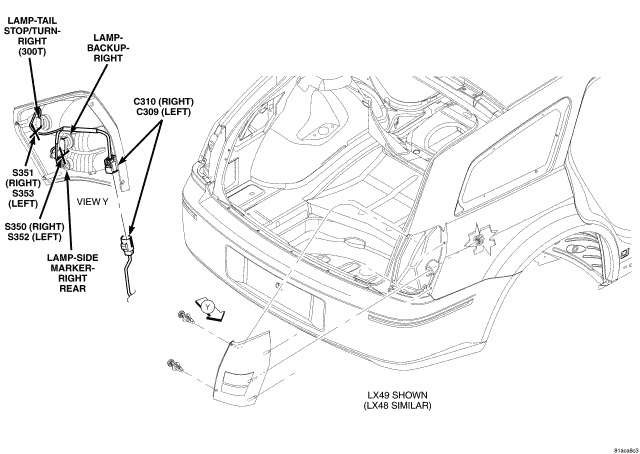

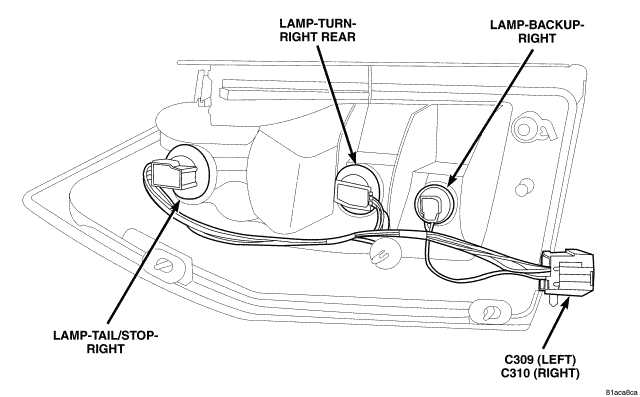

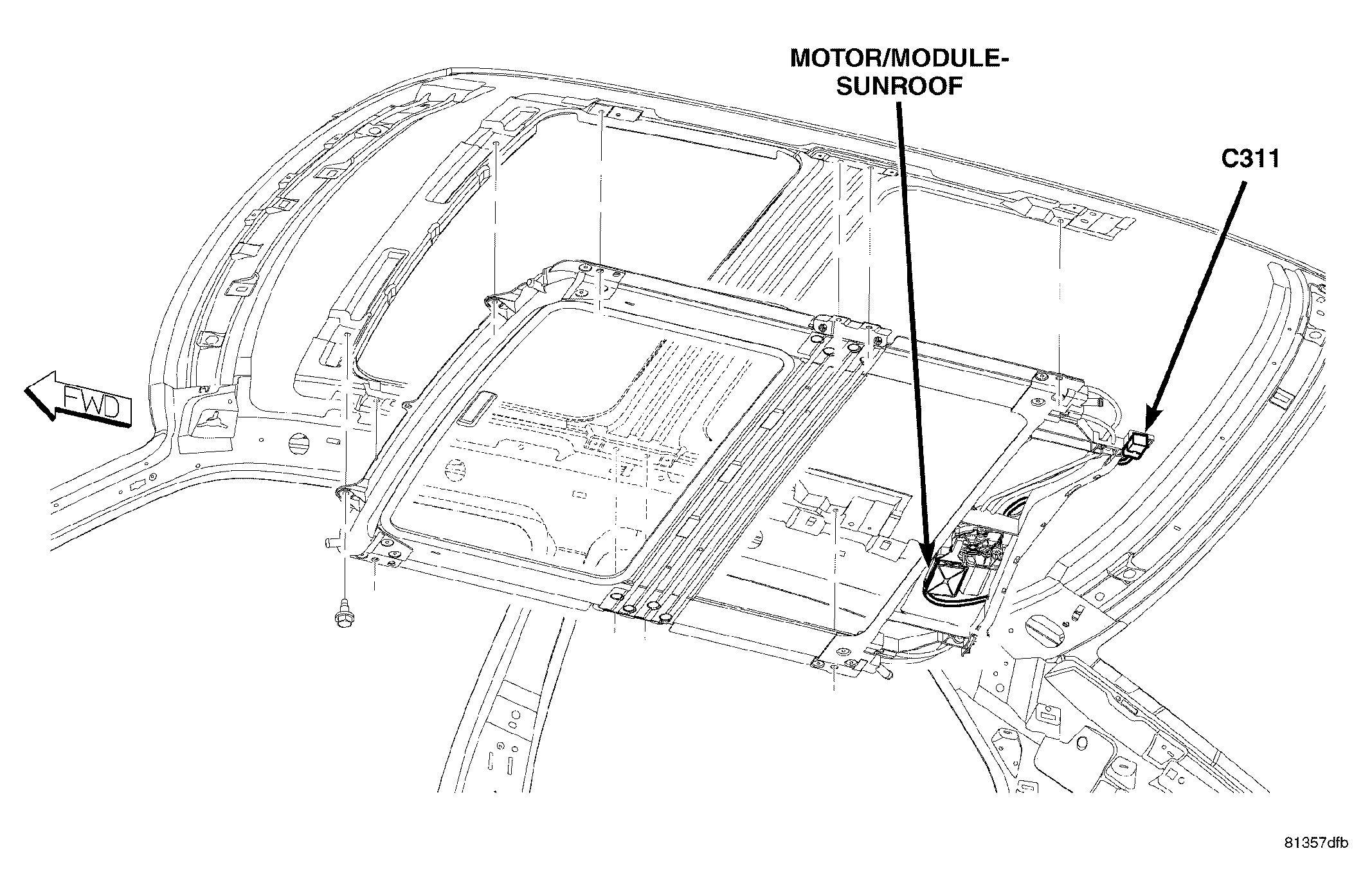

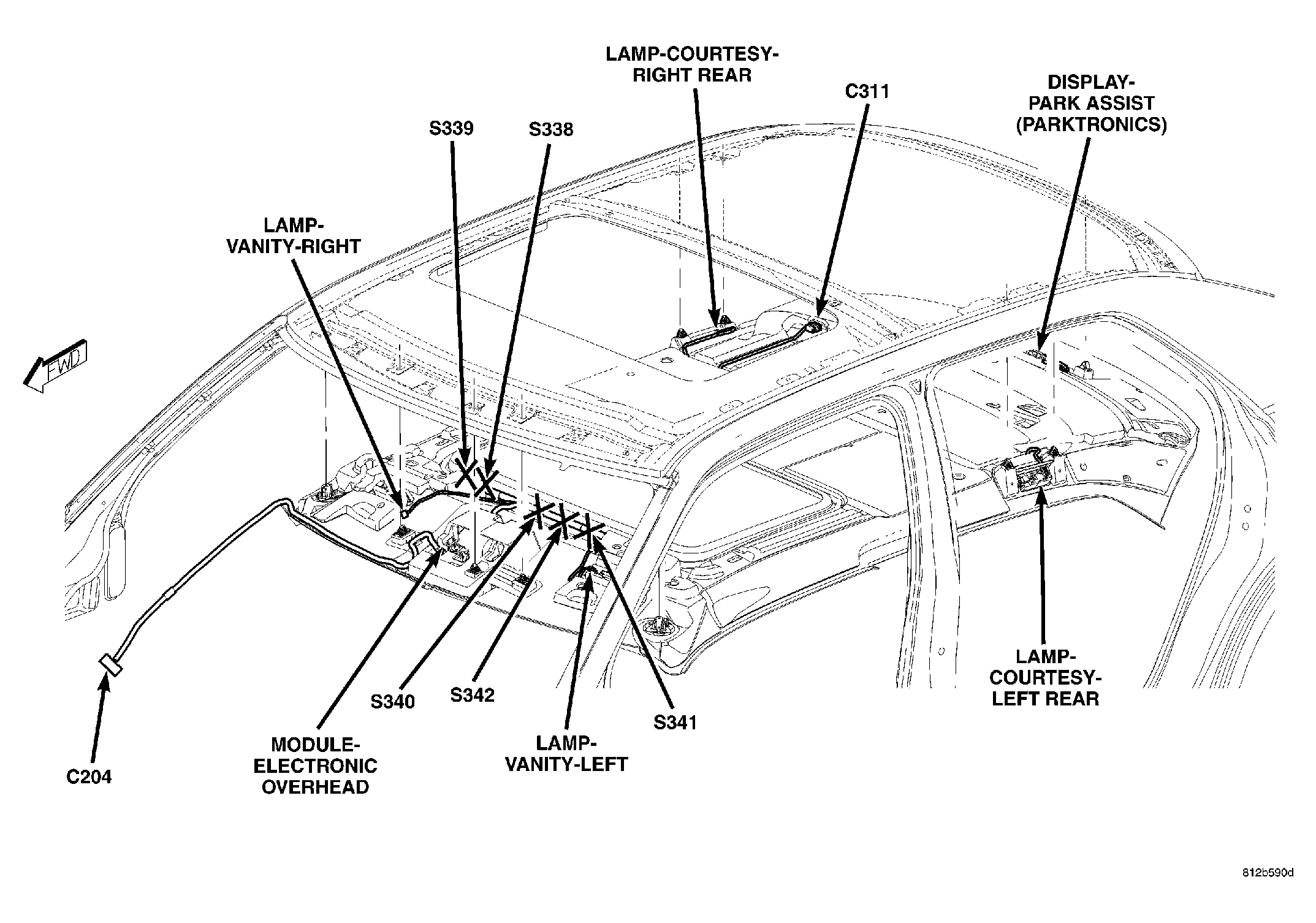

| C302 | NATURAL | Front of Left Rear Door | Fig 59, Fig 63. |
| C303 | NATURAL | Front of Right Rear Door | Fig 60, Fig 63. |
| C304 (Magnum) | LT GRAY | Top Front of Liftgate | Fig 80. |
| C305 (Magnum) | LT GRAY | Top Front of Liftgate | Fig 80. |
| C306 | BLACK | Right Rear Body | Fig 77, Fig 78, Fig 88. |
| C307 (300 & Charger) | BLACK | Left Rear Taillamp Assembly | Fig 78, Fig 87. |
| C308 (300 & Charger) | BLACK | Right Rear Taillamp Assembly | Fig 78, Fig 87. |
| C309 (Magnum) | DK GRAY | Left Rear Fascia | Fig 85, Fig 86, Fig 88. |
| C310 (Magnum) | DK GRAY | Right Rear Fascia | Fig 85, Fig 86, Fig 88. |
| C311 | NATURAL | Rear of Sunroof | Fig 68, Fig 72. |

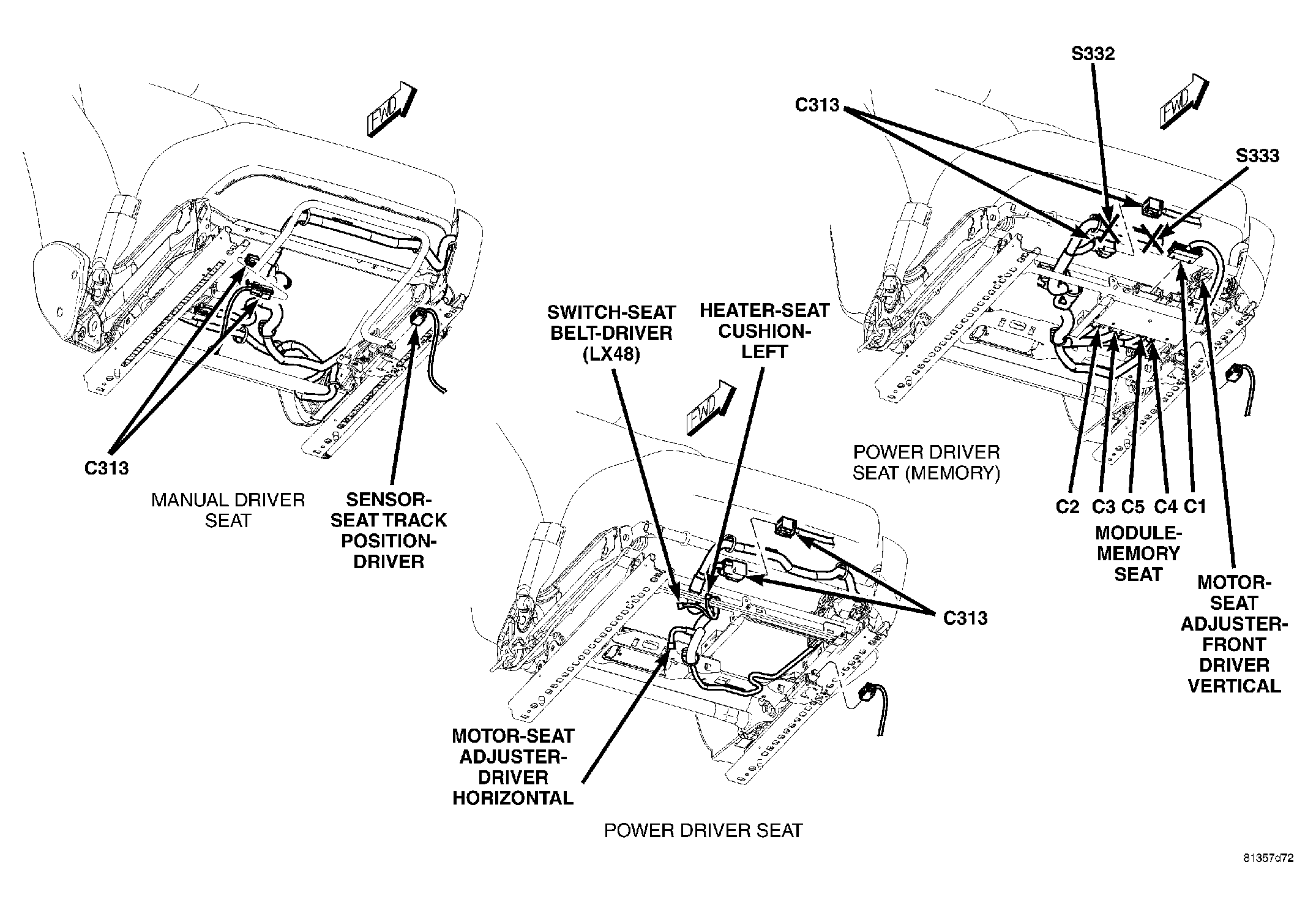

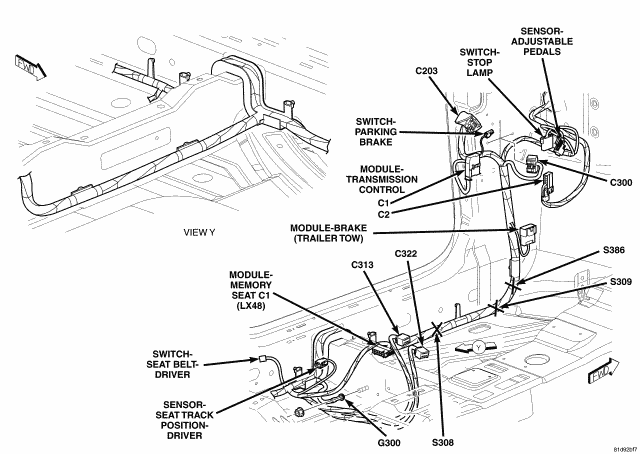

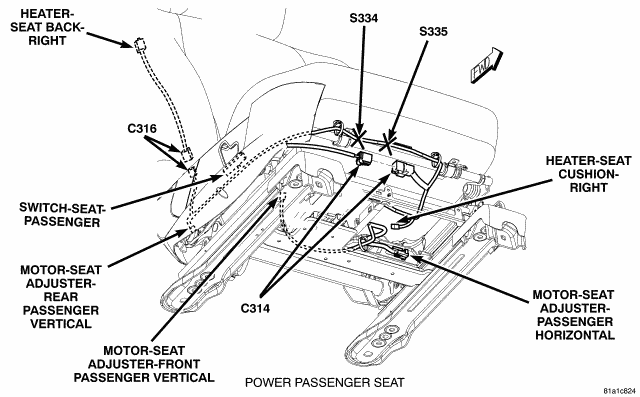

| C313 | LT GRAY | Below Driver Seat | Fig 50, Fig 54. |
| C314 | LT GRAY | Below Passenger Seat | Fig 51, Fig 52, Fig 55. |
| C315 | LT GRAY | Rear Driver Seat | N/S |
| C316 | LT GRAY | Passenger Seat | Fig 55. |
| C317 | NATURAL | Left Kick Panel | Fig 36, Fig 37, Fig 39, Fig 42, Fig 61. |

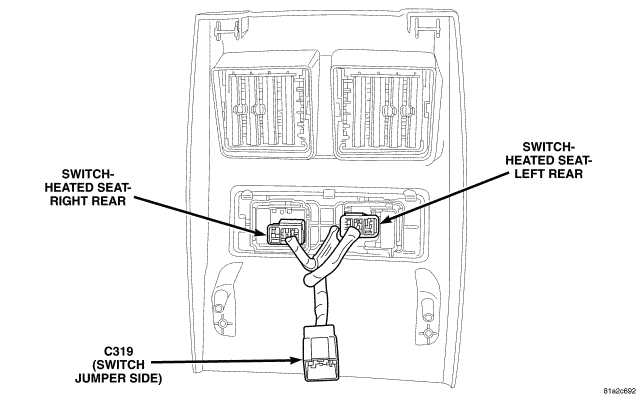

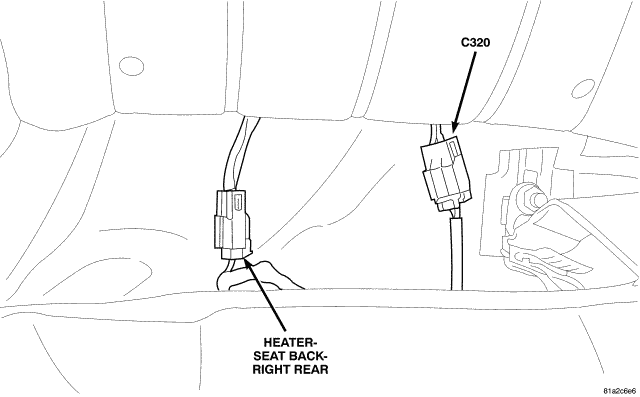

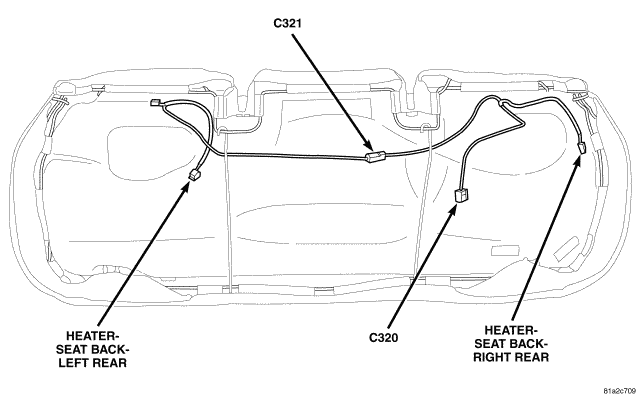

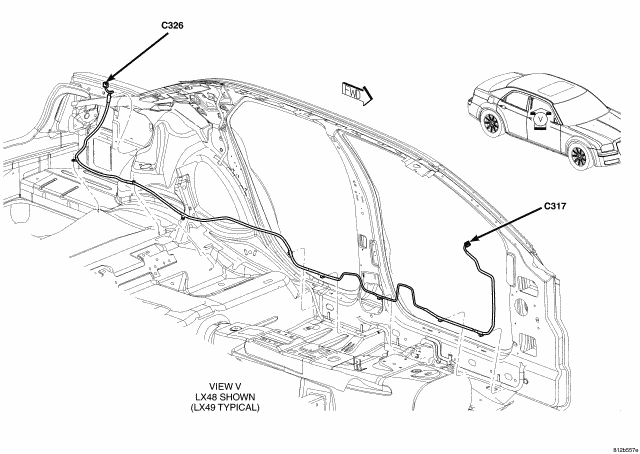

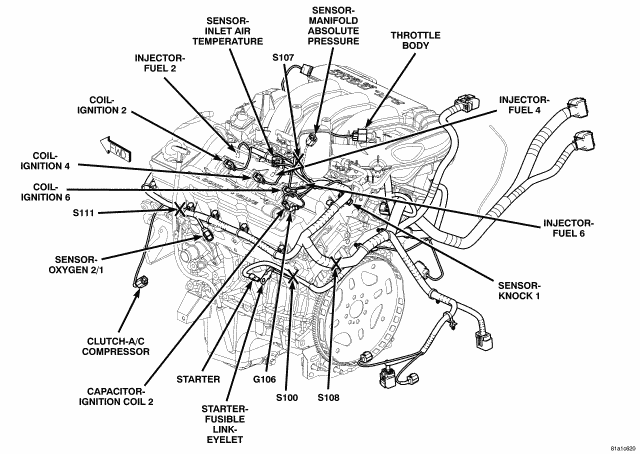

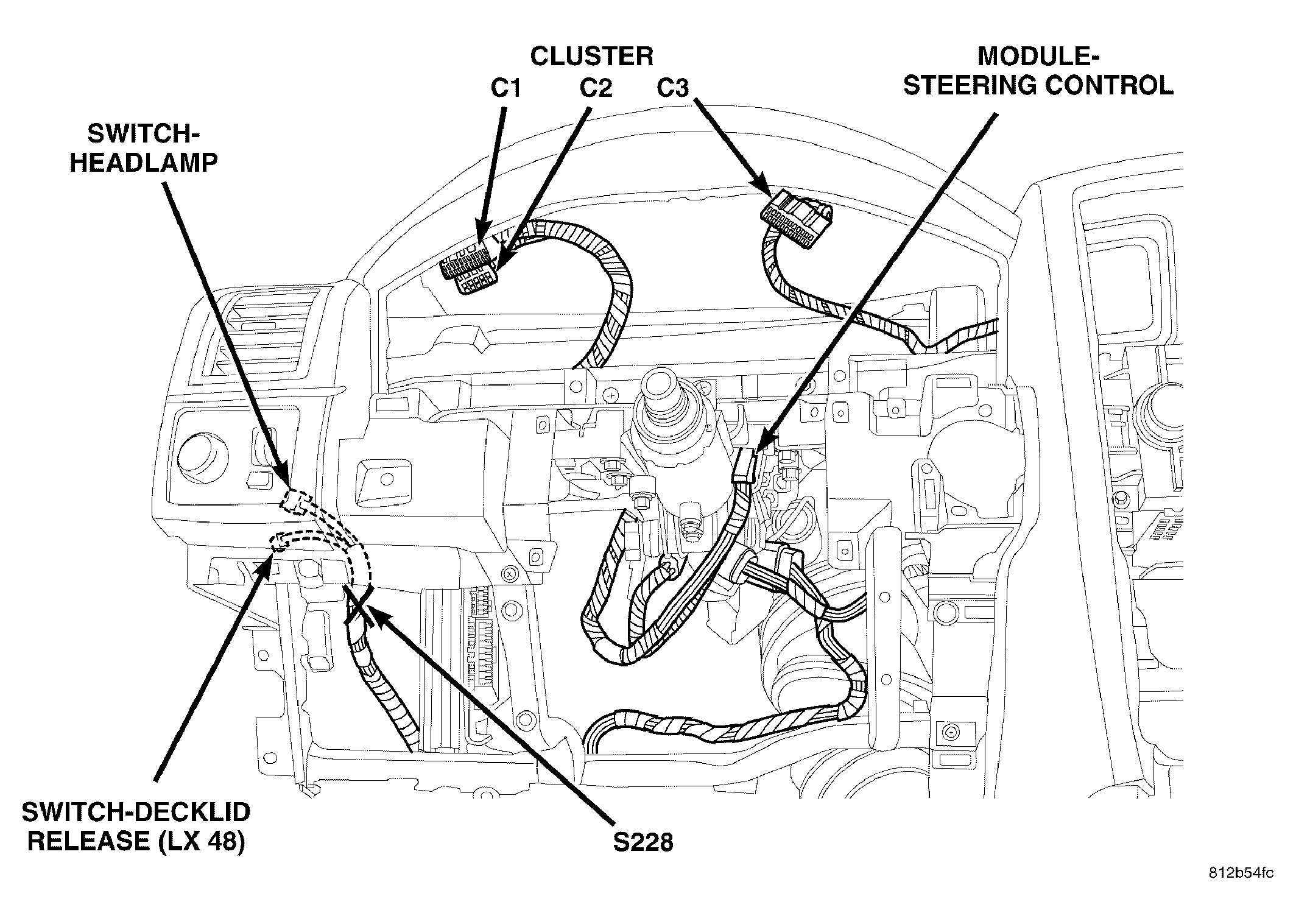

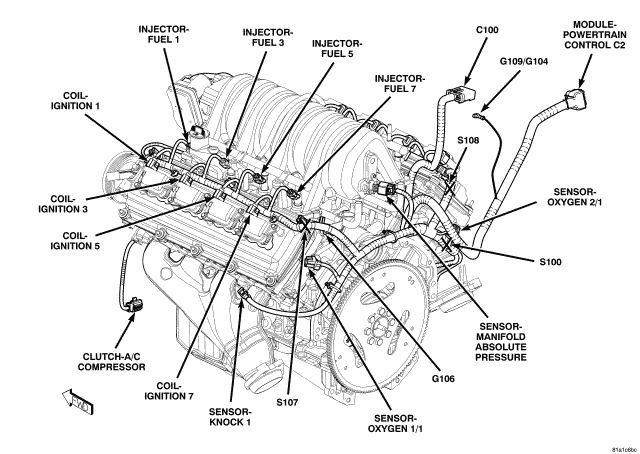

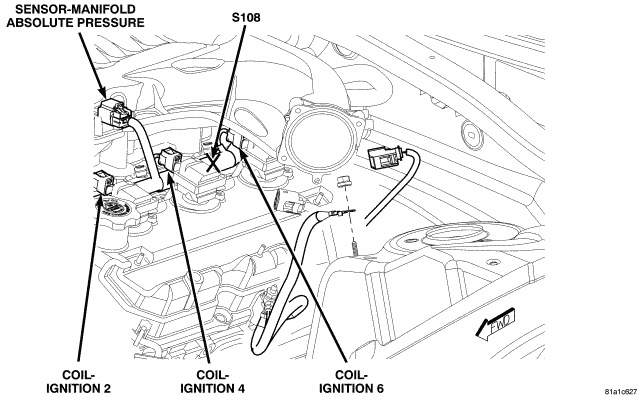

| C319 (Rear Heated Seats) | LT GRAY | At Rear of Center Console | Fig 52, Fig 56. |
| C320 (Rear Heated Seats) | LT GRAY | Under Right Rear Seat | Fig 57, Fig 58, Fig 66. |
| C321 (Rear Heated Seats) | GREEN | Under Center of Rear Seat | Fig 58. |
| C322 | YELLOW | Below Driver Seat | Fig 51. |
| C322 | YELLOW | Front Seat to Seat Airbag Jumper | N/S |
| C323 | YELLOW | On Floor Below Center Console | Fig 53. |
| C326 (DVD) | - | At Left Rear Body | Fig 62. |
| Capacitor-Ignition 1 | BLACK | Right Side Engine Near T/O for Ignition Coil No. 5 | N/S |
| Capacitor-Ignition 1 (SRT8) | BLACK | At Rear of Left Engine Head | N/S |
| Capacitor-Ignition 2 (2.7L/5.7L) | BLACK | Top Left of Engine | Fig 17. |
| Cluster C1 | GRAY | Rear of Instrument Cluster | Fig 36, Fig 38, Fig 43. |
| Cluster C2 | GRAY | Rear of Instrument Cluster | Fig 36, Fig 38, Fig 43. |
| Cluster C3 | WHITE | Rear of Instrument Cluster | Fig 36, Fig 38, Fig 43. |
| Clutch-A/C Compressor (GAS) | BLACK | Front of Engine | Fig 17, Fig 25, Fig 28. |
| Clutch-A/C Compressor (DIESEL) | BLACK | On Engine Harness | N/S |
| Coil-Ignition 1 (2.7L/3.5L) | BLACK | Top Right Front of Engine | N/S |
| Coil-Ignition 1 (5.7L/6.1L) | BLACK | Top Left Front of Engine | Fig 25, Fig 27, Fig 28. |
| Coil-Ignition 2 (2.7L/3.5L) | BLACK | Top Left Front of Engine | Fig 17, Fig 21. |
| Coil-Ignition 2 (5.7L/6.1L) | BLACK | Top Right Front of Engine | Fig 24, Fig 27. |
| Coil-Ignition 3 (2.7L/3.5L) | BLACK | Top Right of Engine | N/S |
| Coil-Ignition 3 (5.7L/6.1L) | BLACK | Top Left of Engine | Fig 25, Fig 27, Fig 28. |
| Coil-Ignition 4 (2.7L/3.5L) | BLACK | Top Left of Engine | Fig 17, Fig 21. |
| Coil-Ignition 4 (5.7L/6.1L) | BLACK | Top Right of Engine | Fig 24, Fig 27. |
| Coil-Ignition 5 (2.7L/3.5L) | BLACK | Top Right Rear of Engine | N/S |
| Coil-Ignition 5 (5.7L/6.1L) | BLACK | Top Left Rear of Engine | Fig 25, Fig 27, Fig 28. |
| Coil-Ignition 6 (2.7L/3.5L) | BLACK | Top Left Rear of Engine | Fig 17, Fig 21. |
| Coil-Ignition 6 (5.7L/6.1L) | BLACK | Top Right Rear of Engine | Fig 24, Fig 27. |
| Coil-Ignition 7 (5.7L/6.1L) | BLACK | Top Left Rear of Engine | Fig 25, Fig 27, Fig 28. |
| Coil-Ignition 8 (5.7L/6.1L) | BLACK | Top Right Rear of Engine | Fig 24, Fig 27. |
| Connector-Interface-Police/Taxi | NATURAL | At Mini Console | N/S |
| Connector-Police Accessories | LT GRAY | In Instrument Panel Harness | Fig 52. |
| Connector-Radio Mute (Police) | LT GRAY | In Instrument Panel Harness | N/S |

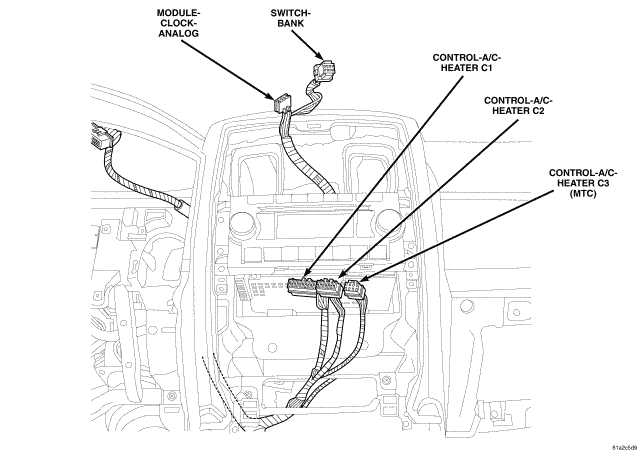

| Control-A/C-Heater C1 (ATC) | GRAY | At Center Stack | Fig 36, Fig 37, Fig 45. |
| Control-A/C-Heater C1 (MTC) | BLACK | At Center Stack | Fig 36, Fig 37, Fig 45. |
| Control-A/C-Heater C2 | GRAY | At Center Stack | Fig 36, Fig 37, Fig 45. |
| Control-A/C-Heater C3 (MTC) | BLACK | At Center Stack | Fig 36, Fig 45. |
| Data Link Connector | BLACK | Driver Side of Instrument Panel Above Pedals | Fig 36, Fig 38, Fig 39, Fig 42. |
| Diode 1 (NAG1) | - | In Power Distribution Center | N/S |
| Diode 2 | - | In Power Distribution Center | N/S |
| Diode-Zener | - | In Power Distribution Center | N/S |

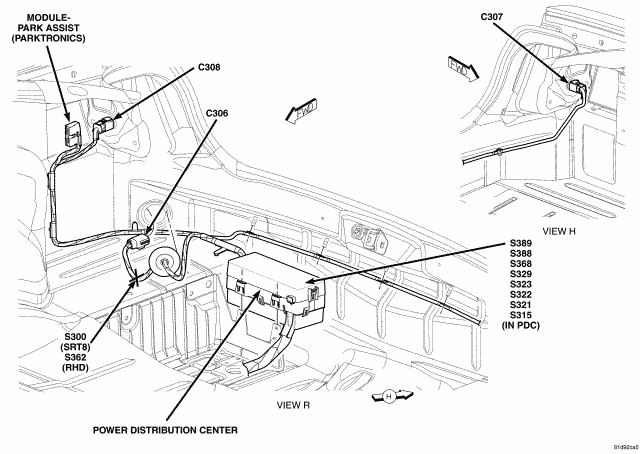

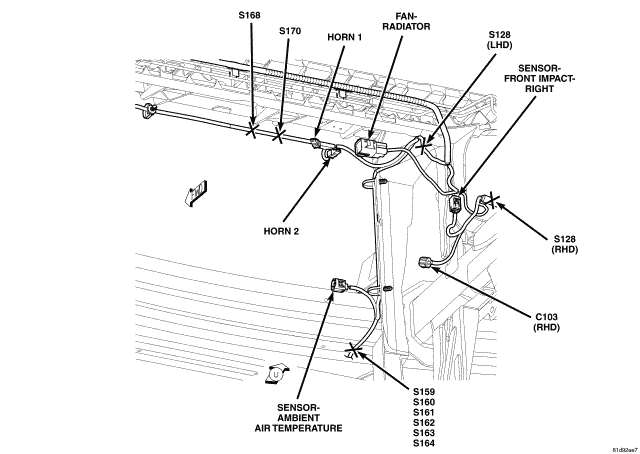

| Display-Park Assist (Parktronics) | BLACK | Center Rear Headliner, Above Backlite | Fig 68. |
| Fan-Radiator | DK GRAY | Right Front of Engine Compartment | Fig 3. |
| Fuse/Relay Block-Eyelet (Police) | - | Right Kick Panel | Fig 52. |
| Fuse/Relay Block (DIESEL) | - | Behind Right Shocktower, Engine Compartment | Fig 14. |
| Generator (DIESEL) | BLUE | On Engine Harness | N/S |
| Generator (GAS) | BLACK | Right Front of Engine | Fig 16, Fig 19, Fig 24, Fig 27. |
| Generator-Eyelet | - | Right Front of Engine | Fig 16, Fig 19, Fig 24, Fig 27. |

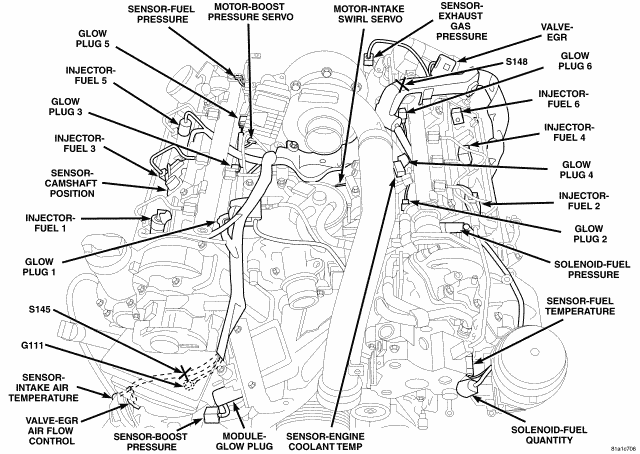

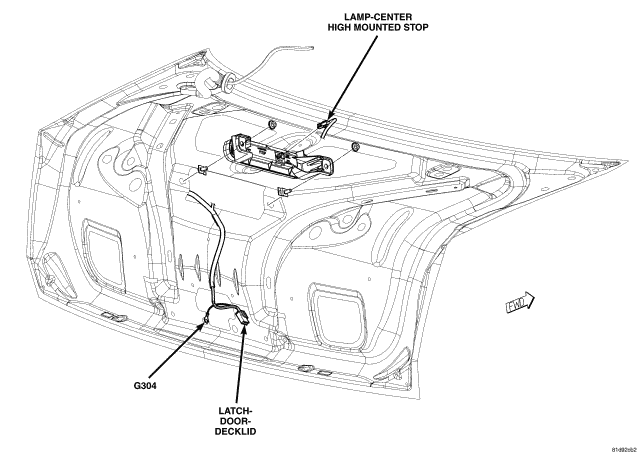

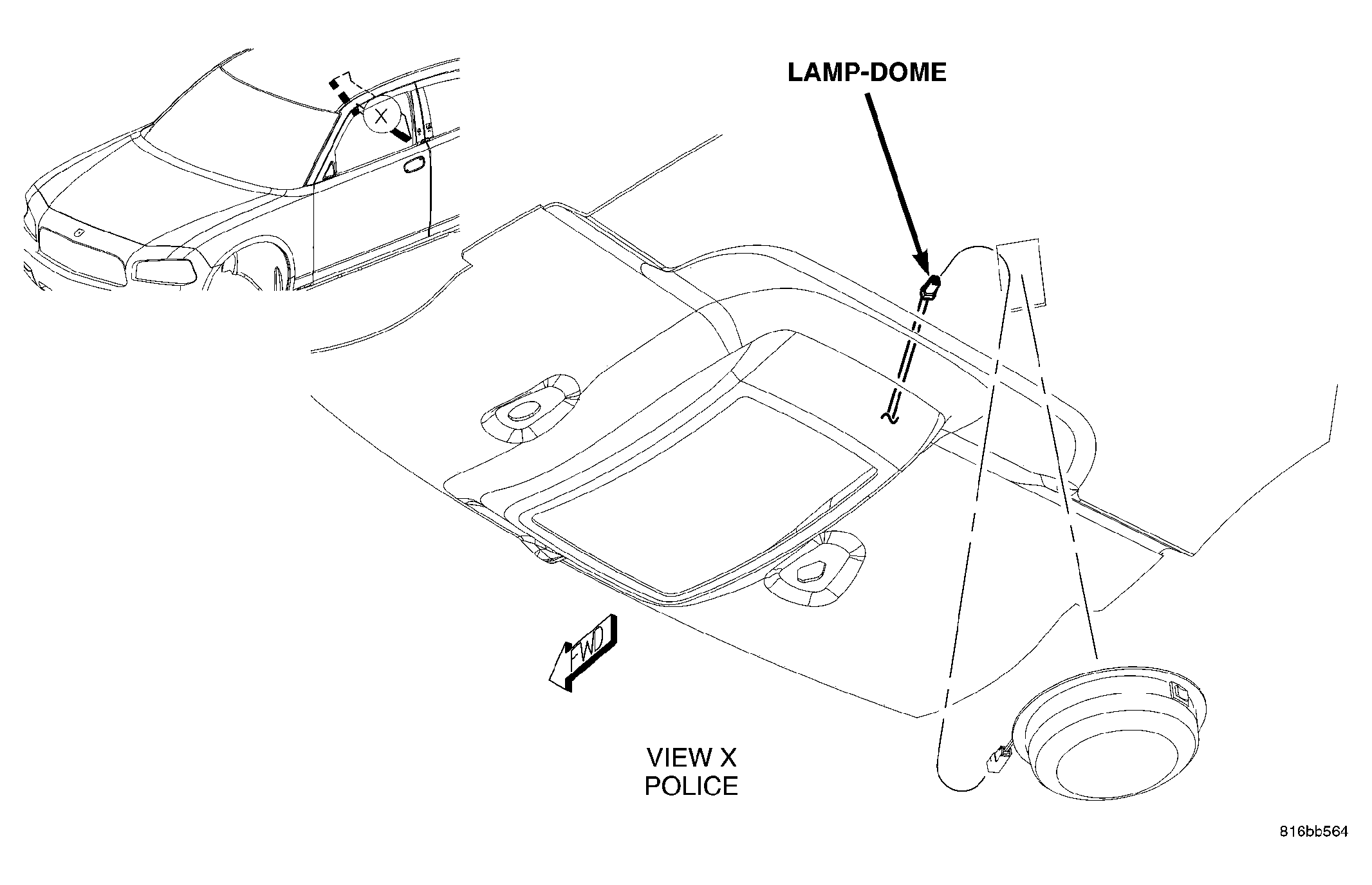

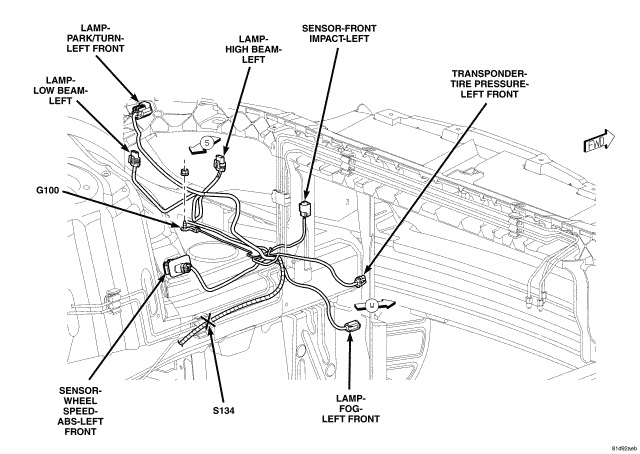

| Glow Plug 1 | BLACK | Right Top of Engine | Fig 30. |
| Glow Plug 2 | BLACK | Left Top of Engine | Fig 30. |
| Glow Plug 3 | BLACK | Right Top of Engine | Fig 30. |
| Glow Plug 4 | BLACK | Left Top of Engine | Fig 30. |
| Glow Plug 5 | BLACK | Right Top of Engine | Fig 30. |
| Glow Plug 6 | BLACK | Left Top of Engine | Fig 30. |
| Heater-Cabin (DIESEL) | LT GRAY | At Left Side of HVAC | Fig 52. |
| Heater-Crankcase Vent (DIESEL) | BLACK | Top Center of Engine | N/S |
| Heater-Seat Back-Left | GRAY | Near Driver Seat Back Pivot | N/S |
| Heater-Seat Back-Left Rear | LT GRAY | Rear Seat Near Left Belt | Fig 58. |
| Heater-Seat Back-Right | GRAY | Near Passenger Seat Back Pivot | Fig 55. |
| Heater-Seat Back-Right Rear | LT GRAY | Rear Seat Near Right Belt | Fig 57, Fig 58. |
| Heater-Seat Cushion-Left | GREEN | Under Driver Seat | Fig 54. |
| Heater-Seat Cushion-Right | GREEN | Under Passenger Seat | Fig 55. |
| Horn 1 | BLACK | Right Front of Engine Compartment | Fig 3. |
| Horn 2 | BLACK | Right Front of Engine Compartment | Fig 3. |
| Injector-Fuel 1 (2.7L/3.5L) | BLACK | Top Right Front of Engine | N/S |
| Injector-Fuel 1 (5.7L) | BLACK | Top Left Front of Engine | Fig 25. |
| Injector-Fuel 1 (6.1L) | BLACK | At Left Side of Intake Manifold | Fig 28. |
| Injector-Fuel 1 (DIESEL) | BLACK | Right Top of Engine | Fig 30. |
| Injector-Fuel 2 (2.7L/3.5L) | BLACK | Top Left Front of Engine | Fig 17. |
| Injector-Fuel 2 (5.7L/6.1L) | BLACK | Top Right Front of Engine | Fig 24, Fig 27. |
| Injector-Fuel 2 (DIESEL) | BLACK | Left Top of Engine | Fig 30. |
| Injector-Fuel 3 (2.7L/3.5L) | BLACK | Top Right of Engine | N/S |
| Injector-Fuel 3 (5.7L) | BLACK | Top Left of Engine | Fig 25. |
| Injector-Fuel 3 (6.1L) | BLACK | At Left Side of Intake Manifold | Fig 28. |
| Injector-Fuel 3 (DIESEL) | BLACK | Right Top of Engine | Fig 30. |
| Injector-Fuel 4 (2.7L) | BLACK | Top Left of Engine | Fig 17. |
| Injector-Fuel 4 (5.7L/6.1L) | BLACK | Top Right of Engine | Fig 24, Fig 27. |
| Injector-Fuel 4 (DIESEL) | BLACK | Left Top of Engine | Fig 30. |
| Injector-Fuel 5 (2.7L) | BLACK | Top Right Rear of Engine | N/S |
| Injector-Fuel 5 (5.7L) | BLACK | Top Left Rear of Engine | Fig 25. |
| Injector-Fuel 5 (6.1L) | BLACK | At Left Side of Intake Manifold | Fig 28. |
| Injector-Fuel 5 (DIESEL) | BLACK | Right Top of Engine | Fig 30. |
| Injector-Fuel 6 (2.7L) | BLACK | Top Left Rear of Engine | Fig 17. |
| Injector-Fuel 6 (5.7L/6.1L) | BLACK | Top Right Rear of Engine | Fig 24, Fig 27. |
| Injector-Fuel 6 (DIESEL) | BLACK | Left Top of Engine | Fig 30. |
| Injector-Fuel 7 (5.7L) | BLACK | Top Left Rear of Engine | Fig 25. |
| Injector-Fuel 7 (6.1L) | BLACK | At Left Side of Intake Manifold | Fig 28. |
| Injector-Fuel 8 (5.7L/6.1L) | BLACK | Top Right Rear of Engine | Fig 24, Fig 27. |
| Lamp-BackUp-Left (300C) | GRAY | Right Tail Lamp Assembly | Fig 87. |
| Lamp-BackUp-Left (300T) | GRAY | Left Tail Lamp Assembly | Fig 85. |
| Lamp-BackUp-Left (Magnum) | LT GRAY | Left Tail Lamp Assembly | Fig 86. |
| Lamp-BackUp-Right (300C) | GRAY | Right Tail Lamp Assembly | Fig 87. |
| Lamp-BackUp-Right (300T) | GRAY | Right Tail Lamp Assembly | Fig 85. |
| Lamp-BackUp-Right (Magnum) | LT GRAY | Right Tail Lamp Assembly | Fig 86. |
| Lamp-Cargo (Chrysler) | BLACK | Bottom Center of Backlite | Fig 66. |
| Lamp-Cargo (Dodge) | WHITE | Bottom Center of Backlite | Fig 66. |
| Lamp-Cargo (Magnum) | GRAY | Rear of Liftgate | Fig 80. |
| Lamp-Center High Mounted Stop (Chrysler) | LT GRAY | Bottom Center of Backlite | Fig 79. |
| Lamp-Center High Mounted Stop (Dodge) | BLACK | Bottom Center of Backlite | Fig 79. |
| Lamp-Center High Mounted Stop (Magnum) | NATURAL | Right of Liftgate | Fig 80. |
| Lamp-Courtesy-Left Front Door (Except Base) | WHITE | At Bottom of Door | Fig 62. |
| Lamp-Courtesy-Left Rear | BLACK | Left Rear of Headliner | Fig 68. |
| Lamp-Courtesy-Right Front Door (Except Base) | WHITE | At Bottom of Door | Fig 62. |
| Lamp-Courtesy-Right Rear | BLACK | Right Rear of Headliner | Fig 68. |
| Lamp-Cup Holder | BLACK | In Center Console | N/S |
| Lamp-Dome (Police) | - | Rear of Overhead Console | Fig 70. |
| Lamp-Fog-Left Front | BLACK | Inside of Left Front Fascia | Fig 4. |
| Lamp-Fog-Left Rear (300C Export) | GREEN | Left Rear Taillamp Assembly | Fig 87. |
| Lamp-Fog-Left Rear (Magnum Export) | GRAY | Left Rear Fascia | Fig 88. |
| Lamp-Fog-Right Front | BLACK | Inside of Right Front Fascia | Fig 2. |
| Lamp-Fog-Right Rear (300C Export) | GREEN | Right Rear Taillamp Assembly | Fig 87. |
| Lamp-Fog-Right Rear (Magnum Export) | GRAY | Right Rear Fascia | Fig 88. |
| Lamp-Footwell-Left Front | NATURAL | In Left Front Door Harness | N/S |
| Lamp-Footwell-Left Rear | NATURAL | In Left Rear Door Harness | N/S |
| Lamp-Footwell-Right Front | NATURAL | In Right Front Door Harness | N/S |
| Lamp-Footwell-Right Rear | NATURAL | In Right Rear Door Harness | N/S |
| Lamp-Glove Box (Except Police) | BLACK | Passenger Side of Instrument Panel | Fig 36, Fig 37, Fig 48. |
| Lamp-Headlamp-Left (Dodge HID Lamps) | BLACK | In Headlamp and Dash Harness, at Lamp Assembly | N/S |
| Lamp-Headlamp-Right (Dodge HID Lamps) | BLACK | In Headlamp and Dash Harness, at Lamp Assembly | N/S |
| Lamp-High Beam-Left | BLACK | Left Front Lamp Assembly | Fig 1, Fig 4. |

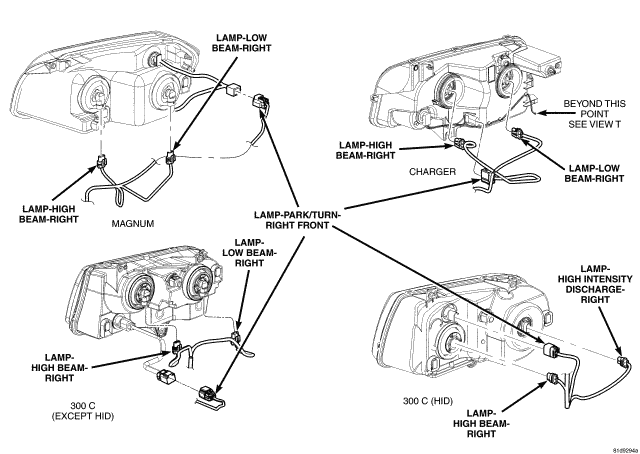

| Lamp-High Beam-Right | BLACK | Right Front Lamp Assembly | Fig 1, Fig 2. |
| Lamp-High Intensity Discharge-Left (HID Lamps) | DK GRAY | Left Front Lamp Assembly | Fig 1. |
| Lamp-High Intensity Discharge-Right (HID Lamps) | DK GRAY | Right Front Lamp Assembly | Fig 1. |
| Lamp-License (Except 300C Export) | BLACK | Center of Rear Fascia | Fig 88. |
| Lamp-License-Left (Export) | BLACK | Center of Rear Fascia | Fig 88. |
| Lamp-License-Right (Export) | BLACK | Center of Rear Fascia | Fig 88. |
| Lamp-Low Beam-Left (Except HID Lamps) | GRAY | Left Front Lamp Assembly | Fig 1, Fig 4. |
| Lamp-Low Beam-Right (Except HID Lamps) | GRAY | Right Front Lamp Assembly | Fig 1, Fig 2. |
| Lamp-Park/Turn-Left Front | BLACK | Left Front Lamp Assembly | Fig 1, Fig 4. |
| Lamp-Park/Turn-Right Front | BLACK | Right Front Lamp Assembly | Fig 1, Fig 2. |

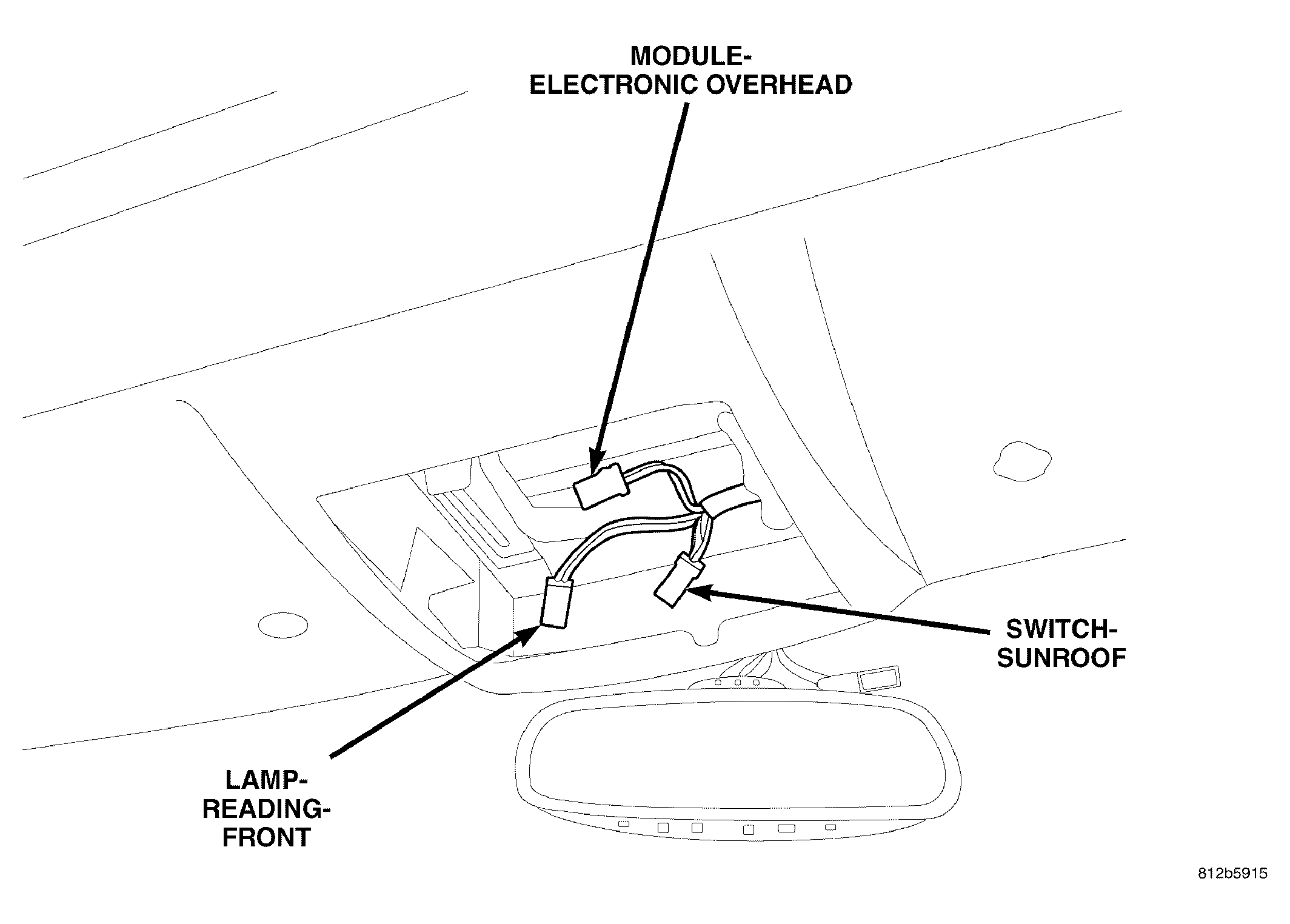

| Lamp-Reading-Front | NATURAL | Overhead Console | Fig 71. |

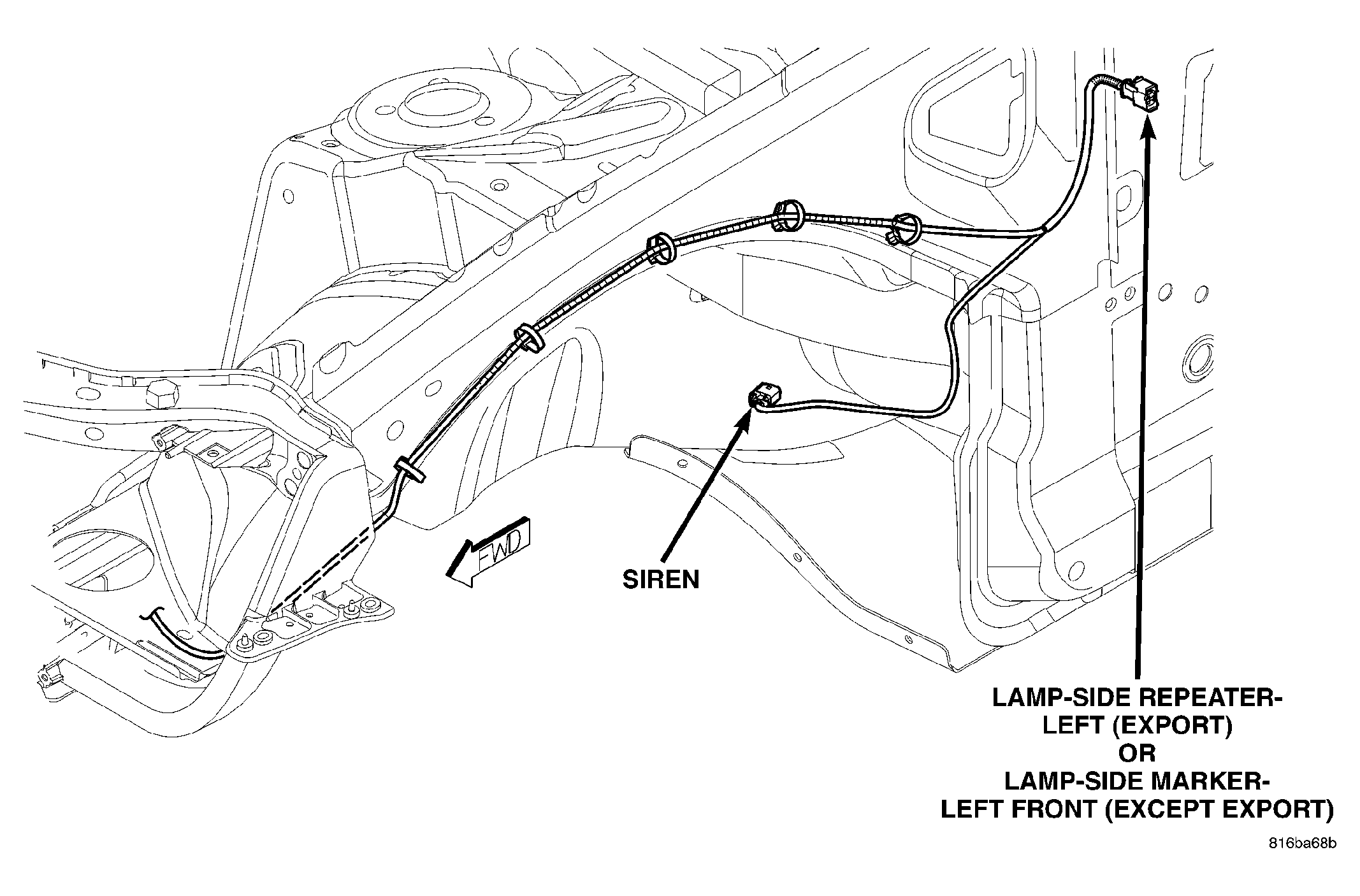

| Lamp-Side Marker-Left Front (300 & Charger) | BLACK | Behind Left Front Fender | Fig 5. |
| Lamp-Side Marker-Left Rear (300T) | BLACK | Left Tail Lamp Assembly | Fig 85. |
| Lamp-Side Marker-Right Front (300 & Charger) | BLACK | Behind Right Front Fender | Fig 5. |
| Lamp-Side Marker-Right Rear (300T) | BLACK | Right Tail Lamp Assembly | Fig 85. |
| Lamp-Side Repeater-Left (Export) | BLACK | Behind Left Front Fender | Fig 5. |
| Lamp-Side Repeater-Right (Export) | BLACK | Behind Right Front Fender | Fig 5. |

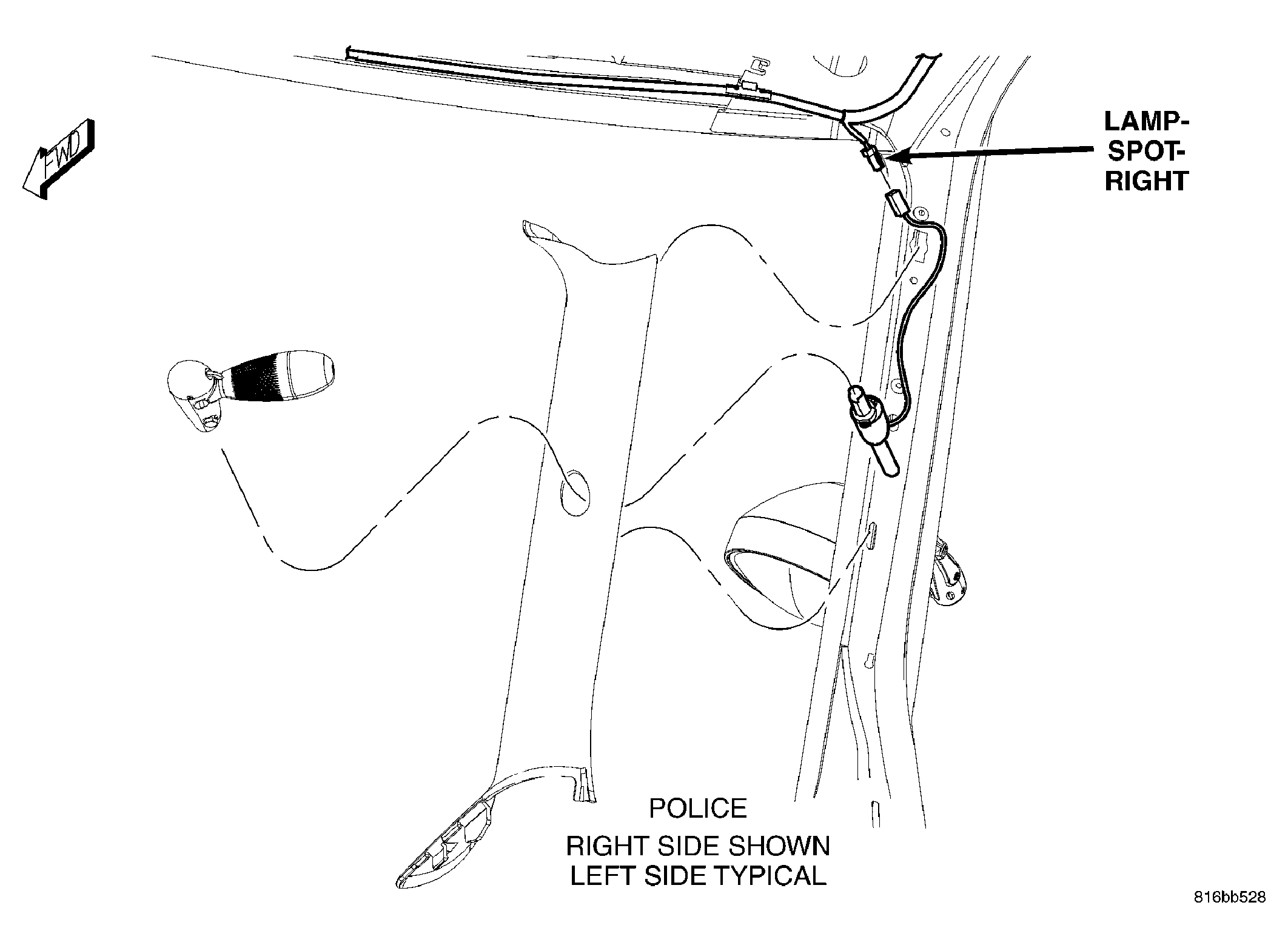

| Lamp-Spot-Left (Police) | - | Top of Left A-Pillar | Fig 69. |
| Lamp-Spot-Right (Police) | - | Top of Right A-Pillar | Fig 69. |
| Lamp-Tail Park-Left (300C Except Export) | GREEN | Right Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Park-Right (300C Except Export) | GREEN | Right Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Stop/Park-Left (300C) | BLACK | Left Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Stop/Park-Right (300C) | BLACK | Right Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Stop/Turn-Left (300T) | BLACK | Left Tail Lamp Assembly | Fig 85. |
| Lamp-Tail Stop/Turn-Right (300T) | BLACK | Right Tail Lamp Assembly | Fig 85. |
| Lamp-Tail Turn-Left (300C Except Export) | GRAY | Left Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Turn-Left (300C Export) | NATURAL | Left Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Turn-Right (300C Except Export) | NATURAL | Right Tail Lamp Assembly | Fig 87. |
| Lamp-Tail Turn-Right (300C Export) | GRAY | Right Tail Lamp Assembly | Fig 87. |
| Lamp-Tail/Stop-Left (Magnum) | BROWN | Left Tail Lamp Assembly | Fig 86. |
| Lamp-Tail/Stop-Right (Magnum) | BROWN | Right Tail Lamp Assembly | Fig 86. |
| Lamp-Turn-Left Rear (Magnum) | TAN | Left Tail Lamp Assembly | Fig 86. |
| Lamp-Turn-Right Rear (Magnum) | TAN | Right Tail Lamp Assembly | Fig 86. |

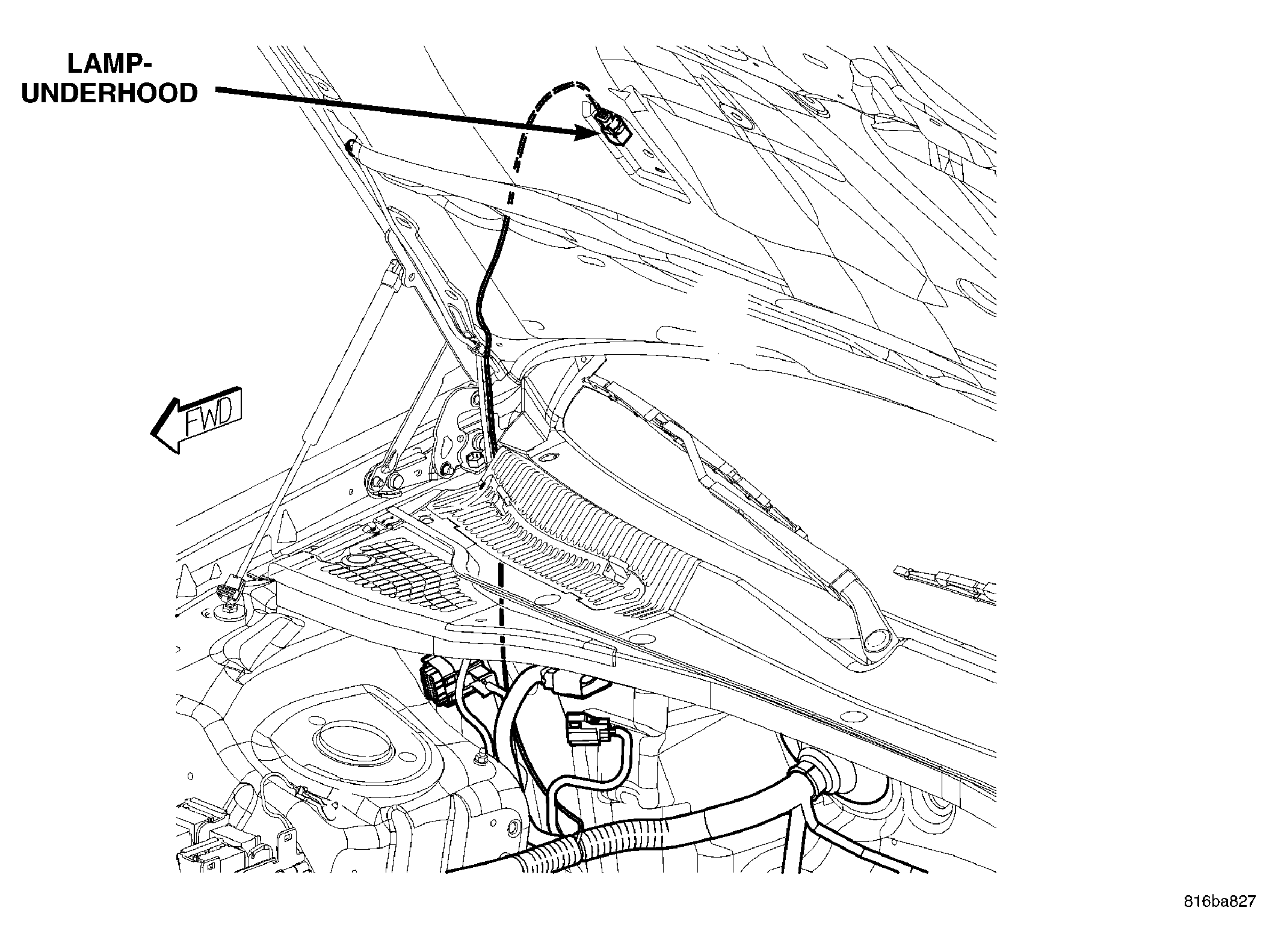

| Lamp-Underhood (Police) | BLACK | Right Rear Under Hood | Fig 15. |
| Lamp-Vanity-Left | BLACK | Left Visor | Fig 68. |
| Lamp-Vanity-Right | BLACK | Right Visor | Fig 68. |
| Latch-Door-Decklid (300 & Charger) | BLACK | At Decklid Latch | Fig 79. |
| Latch-Door-Driver | BLACK | Left Front Door | Fig 62. |
| Latch-Door-Left Rear | BLACK | Rear of Left Rear Door | Fig 63. |
| Latch-Door-Liftgate (Magnum) | BLACK | At Liftgate Latch | Fig 80. |
| Latch-Door-Passenger | BLACK | Right Front Door | Fig 62. |
| Latch-Door-Right Rear | BLACK | Rear of Right Rear Door | Fig 63. |
| Lighter-Cigar | GRAY | Center Stack | Fig 36, Fig 37, Fig 46. |
| Mega Fuse-PDC-Eyelet (Police) | - | Power Distribution Center | N/S |

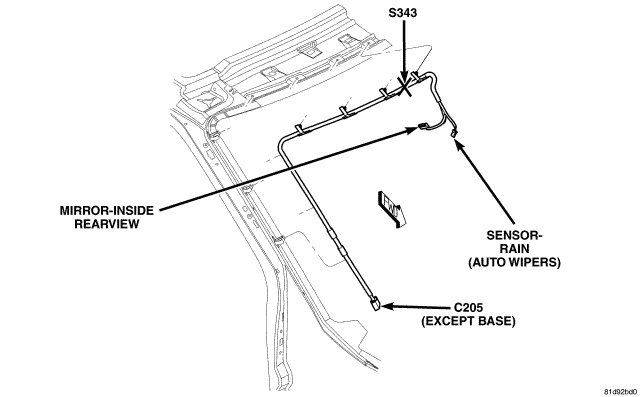

| Mirror-Inside Rearview | BLACK | Center Top of Windshield | Fig 49. |
| Mirror-Outside Rearview-Driver (Except Memory) | NATURAL | Driver Door | Fig 62. |
| Mirror-Outside Rearview-Driver (Memory) | BLACK | Driver Door | Fig 62. |
| Mirror-Outside Rearview-Passenger (Except Memory) | NATURAL | Passenger Door | Fig 62. |
| Mirror-Outside Rearview-Passenger (Memory) | BLACK | Passenger Door | Fig 62. |

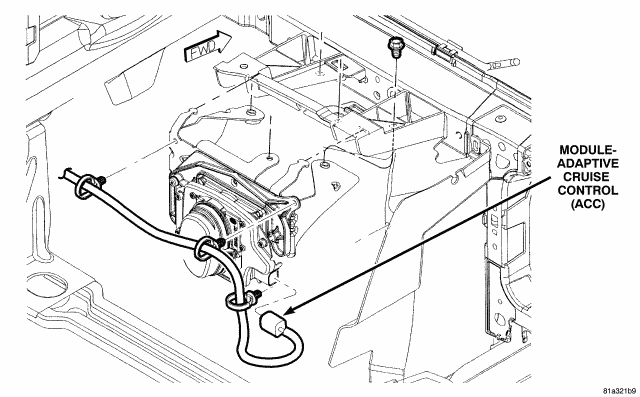

| Module-Adaptive Cruise Control (ACC) | BLACK | Behind Left Grill | Fig 89. |

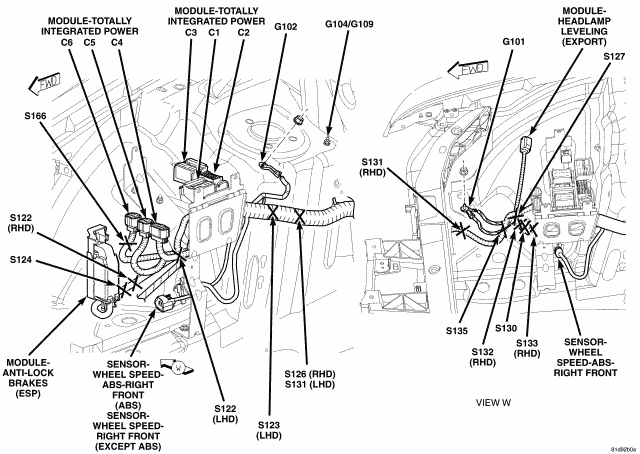

| Module-Antilock Brakes (ESP) | BLACK | Right Front Engine Compartment | Fig 6. |
| Module-Brake (Trailer Tow) | BLUE | Left Kick Panel | Fig 50. |
| Module-Clock-Analog | NATURAL | Top Center Instrument Panel | Fig 36, Fig 37, Fig 45. |
| Module-Door-Driver C1 | BLACK | Middle of Driver Door | Fig 62. |
| Module-Door-Driver C2 | BLACK | Middle of Driver Door | Fig 62. |
| Module-Door-Driver C3 (Memory) | GRAY | Middle of Driver Door | Fig 62. |
| Module-Door-Driver C4 (Memory) | DK GRAY | Middle of Driver Door | Fig 62. |
| Module-Door-Passenger C1 | BLACK | Middle of Passenger Door | N/S |
| Module-Door-Passenger C2 | BLACK | Middle of Passenger Door | N/S |
| Module-Door-Passenger C4 (Memory) | DK GRAY | Middle of Passenger Door | N/S |
| Module-Electronic Overhead | BLACK | Overhead Console | Fig 68, Fig 71. |
| Module-Electronic Shift C1 (Column NAG1) | BLACK | At Bottom of Steering Column | N/S |
| Module-Electronic Shift C2 (Column NAG1) | BLACK | At Bottom of Steering Column | N/S |
| Module-Engine Control C1 (DIESEL) | BLACK | Left Rear Engine Compartment | N/S |
| Module-Engine Control C2 (DIESEL) | BLACK | Left Rear Engine Compartment | Fig 8, Fig 9. |
| Module-Front Blower Power C1 (ATC) | BLACK | Center HVAC Unit | Fig 33. |
| Module-Front Blower Power C2 (ATC) | BLACK | Center HVAC Unit | Fig 33. |
| Module-Fuel Pump | BLACK | Top of Fuel Tank | Fig 59. |
| Module-Glow Plug (Diesel) | BLACK | Top Center of Engine | Fig 30, Fig 31. |
| Module-Glow Plug-Eyelet | - | In Starter Harness | N/S |
| Module-Hands Free C1 | DK GRAY | Right Side Instrument Panel | Fig 36, Fig 46. |
| Module-Hands Free C2 | GRAY | On UCI Harness | N/S |
| Module-Headlamp Leveling (Export) | BLACK | Right Front Engine Compartment | Fig 2, Fig 6. |
| Module-Heated Seats | BLACK | Below Passenger Seat | Fig 52, Fig 53. |

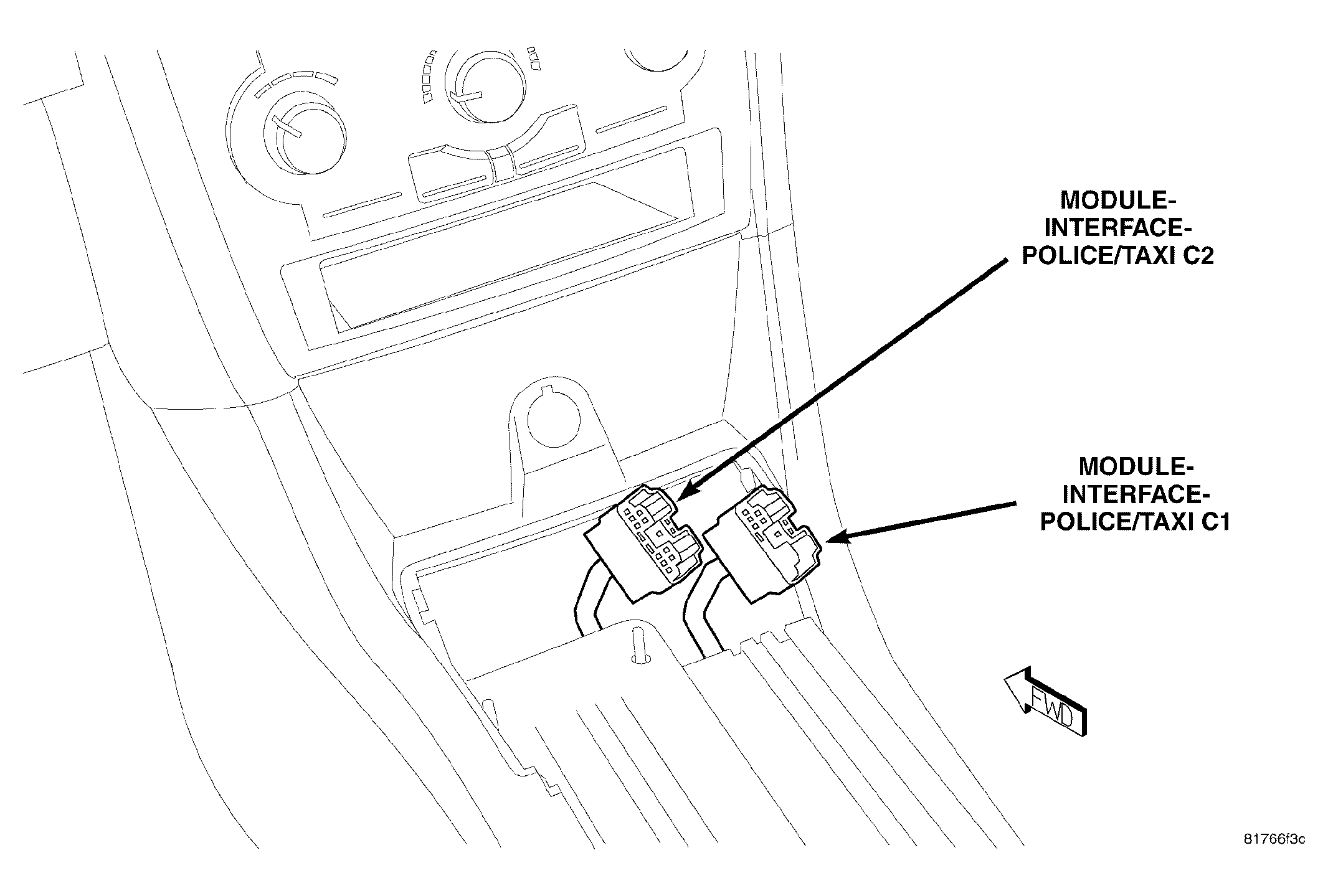

| Module-Interface-Police/Taxi C1 | GRAY | In Mini Console, at Center Stack end | Fig 47. |
| Module-Interface-Police/Taxi C2 | DK GRAY | In Mini Console, at Center Stack end | Fig 47. |
| Module-Intrusion Transceiver (RHD) | BLACK | Left Side of Instrument Panel | Fig 37. |
| Module-Memory Seat C1 | BLACK | Below Driver Seat | Fig 50, Fig 54. |
| Module-Memory Seat C2 | BLACK | Below Driver Seat | Fig 54. |
| Module-Memory Seat C3 | NATURAL | Below Driver Seat | Fig 54. |
| Module-Memory Seat C4 | WHITE | Below Driver Seat | Fig 54. |
| Module-Memory Seat C5 (Adjustable Pedals) | BLACK | Below Driver Seat | Fig 54. |
| Module-Occupant Restraint Controller C1 | YELLOW | In Center Console | Fig 52. |
| Module-Occupant Restraint Controller C2 | YELLOW | In Center Console | Fig 36, Fig 37, Fig 42. |
| Module-Park Assist (Parktronics) | BLACK | Behind Right Rear Seat | Fig 78. |
| Module-Powertrain Control C1 (Gas) | BLACK/BLACK | Right Engine Compartment | Fig 7. |
| Module-Powertrain Control C1 (RHD Gas) | BLACK/BLACK | Left Rear Engine Compartment | Fig 9. |
| Module-Powertrain Control C2 (Gas) | BLACK/ORANGE | Right Engine Compartment | Fig 16, Fig 19, Fig 24, Fig 27, Fig 28. |
| Module-Powertrain Control C3 (Gas) | BLACK/NATURAL | Right Engine Compartment | Fig 7. |
| Module-Powertrain Control C3 (RHD) | BLACK/NATURAL | Left Rear Engine Compartment | Fig 9. |
| Module-Powertrain Control C4 (RLE) | BLACK/GREEN | Right Engine Compartment | Fig 16, Fig 19. |
| Module-Satellite Video C1 | BLACK | On Audio/Video Jumper | N/S |
| Module-Satellite Video C2 | DK BROWN | On Audio/Video Jumper | N/S |
| Module-Satellite Video C3 | DK GREEN | On Audio/Video Jumper | N/S |
| Module-Video Screen C1 | DK GRAY | In Console | N/S |
| Module-Video Screen C2 | GRAY | On Satellite Video Harness | N/S |
| Module-Steering Column-Lock (RHD) | - | Right Side of Steering Column | Fig 38. |

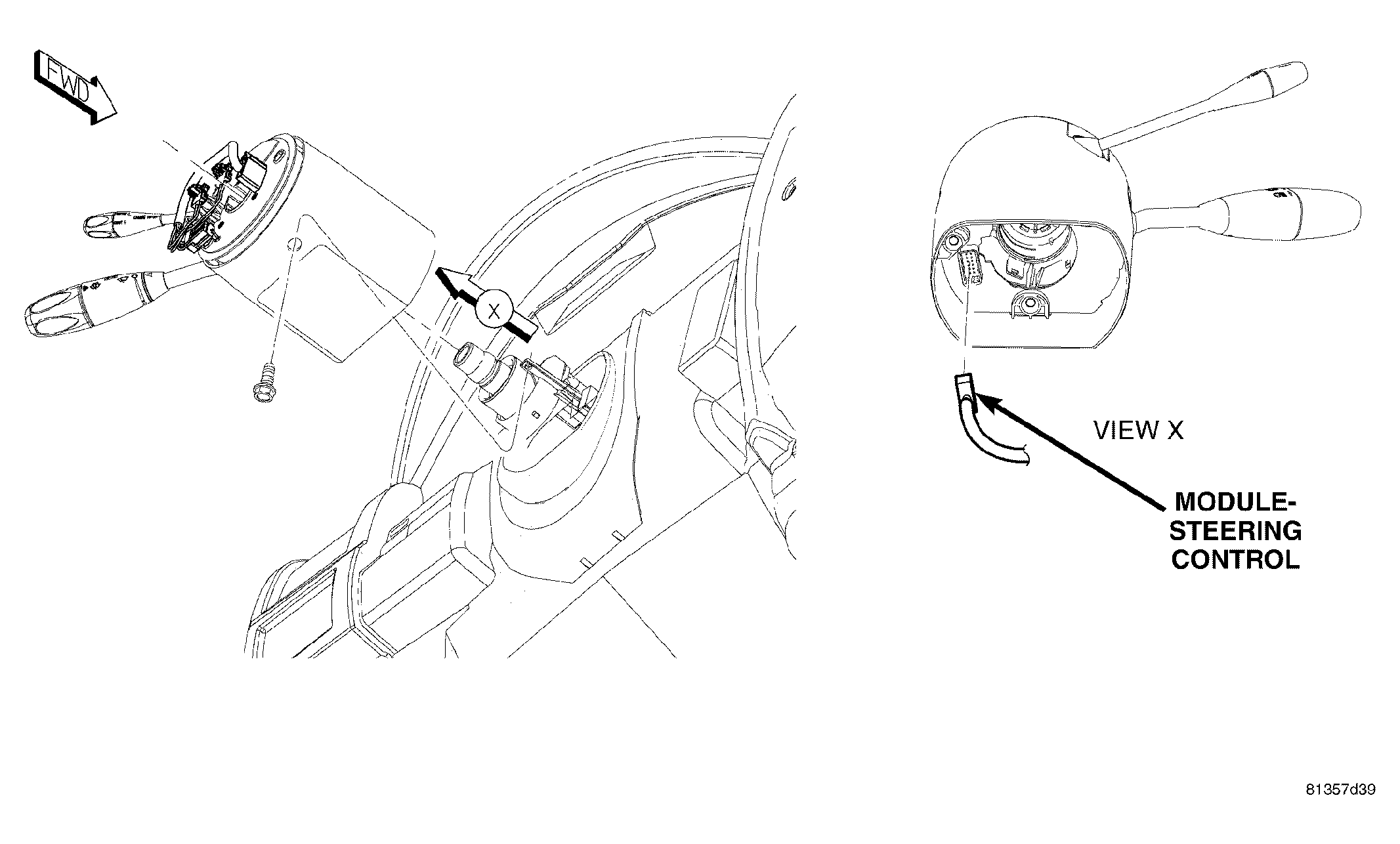

| Module-Steering Control | BLACK | Steering Column | Fig 36, Fig 38, Fig 40, Fig 43. |
| Module-Totally Integrated Power C1 | GREEN | Right Engine Compartment | Fig 6. |
| Module-Totally Integrated Power C2 | LT GRAY | Right Engine Compartment | Fig 6. |
| Module-Totally Integrated Power C3 | BLACK | Right Engine Compartment | Fig 6. |
| Module-Totally Integrated Power C4 | LT GRAY | Right Engine Compartment | Fig 6. |
| Module-Totally Integrated Power C5 | BLUE | Right Engine Compartment | Fig 6. |
| Module-Totally Integrated Power C6 | LT GRAY | Right Engine Compartment | Fig 6. |

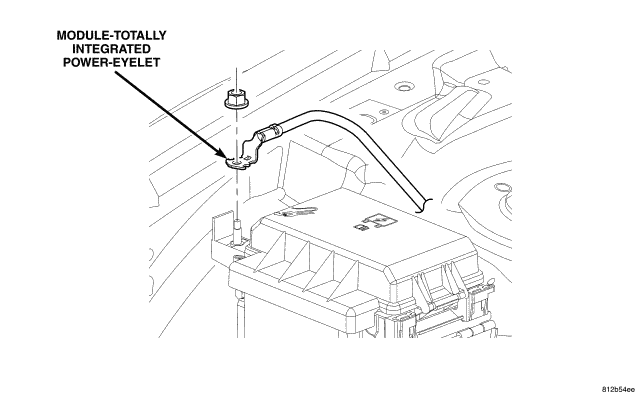

| Module-Totally Integrated Power-Eyelet | - | Right Engine Compartment | Fig 13. |
| Module-Transmission Control C1 (NAG1) | BLACK | Below Steering Column | Fig 38, Fig 42, Fig 50, Fig 53. |
| Module-Transmission Control C2 (NAG1) | BLACK | Below Steering Column | Fig 8, Fig 42, Fig 50, Fig 53. |
| Module-Wireless Control | BLACK | Steering Column | Fig 36, Fig 38, Fig 39. |
| Motor-Adjustable Pedals (LHD) | NATURAL | At Adjustable Pedal Assembly | Fig 52. |
| Motor-Blower-Front | BLACK | Right Side HVAC Unit | Fig 33, Fig 34. |
| Motor-Boost Pressure Servo (Diesel) | NATURAL | On Turbocharger Assembly | Fig 30. |
| Motor-Headlamp Washer (HID Lamps) | BLACK | Behind Right Front Bumper | Fig 2. |
| Motor-Intake Swirl Servo (Diesel) | BLACK | At Top Center of Engine, Intake Valley | Fig 30. |
| Motor-Seat Adjuster-Driver Horizontal | GRAY | Below Driver Seat | Fig 54. |
| Motor-Seat Adjuster-Driver Recliner (Except Memory) | NATURAL | Driver Seat Back | N/S |
| Motor-Seat Adjuster-Driver Recliner (Memory) | BLUE | Below Driver Seat | N/S |
| Motor-Seat Adjuster-Front Driver Vertical | GRAY | Below Driver Seat | Fig 54. |
| Motor-Seat Adjuster-Front Passenger Vertical | GRAY | Front Passenger Seat | Fig 55. |
| Motor-Seat Adjuster-Passenger Horizontal | GRAY | Below Passenger Seat | Fig 55. |
| Motor-Seat Adjuster-Passenger Recliner (RHD) | NATURAL | Below Passenger Seat | N/S |
| Motor-Seat Adjuster-Rear Driver Vertical | GRAY | Rear Driver Seat | N/S |
| Motor-Seat Adjuster-Rear Passenger Vertical | GRAY | Below Passenger Seat | Fig 55. |
| Motor-Steering Telescope (LHD Memory) | NATURAL | Steering Column | Fig 36, Fig 39. |
| Motor-Steering Tilt (LHD Memory) | BLACK | Steering Column | Fig 36, Fig 39. |
| Motor-Window-Driver (Base) | LT GRAY | Middle of Driver Door | Fig 62. |
| Motor-Window-Driver Express (Except Base) | LT GRAY | Middle of Driver Door | Fig 62. |
| Motor-Window-Left Rear | LT GRAY | Middle of Left Rear Door | Fig 63. |
| Motor-Window-Passenger (Base) | LT GRAY | Middle of Passenger Door | Fig 62. |
| Motor-Window-Passenger Express (Except Base) | LT GRAY | Middle of Passenger Door | Fig 62. |
| Motor-Window-Right Rear | LT GRAY | Middle of Right Rear Door | Fig 63. |
| Motor-Wiper-Front (RHD) | BLACK | Right Rear Engine Compartment | Fig 7, Fig 14. |
| Motor-Wiper-Front (LHD) | BLACK | Left Rear Engine Compartment | Fig 8. |
| Motor-Wiper-Rear (Magnum) | BLACK | Rear Decklid | Fig 80. |
| Motor/Module-Sunroof | LT GRAY | Rear Center Headliner | Fig 72. |
| Port-Media | - | In UCI Jumper | N/S |

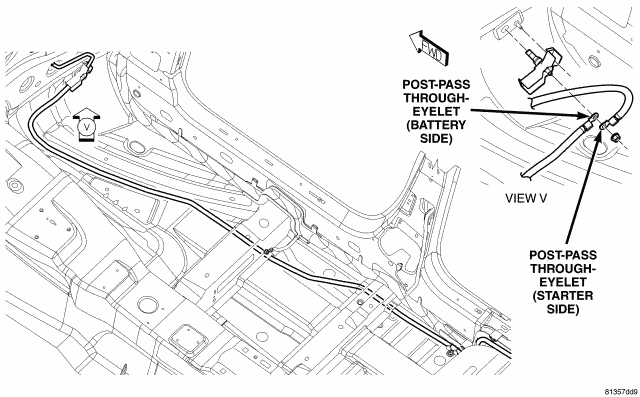

| Post-Pass Through-Eyelet (Battery Side) | - | Right Front Kick Panel | Fig 81. |
| Post-Pass Through-Eyelet (Starter Side) | - | Right Wheel Well | Fig 81. |
| Power Distribution Center-Eyelet | - | Right Rear Trunk | Fig 83. |
| Power Outlet-Console | BLACK | In Center of Console | Fig 52. |

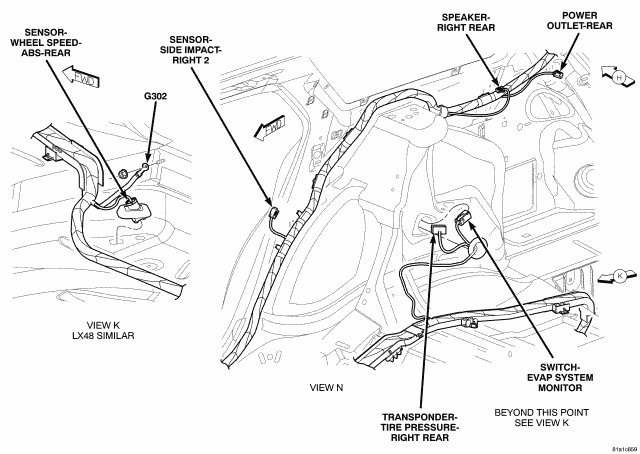

| Power Outlet-Rear (Magnum) | BLACK | Right Rear Cargo Area | Fig 67, Fig 76. |
| Pump-Washer-Windshield | NATURAL | Right Front Engine Compartment | Fig 2. |

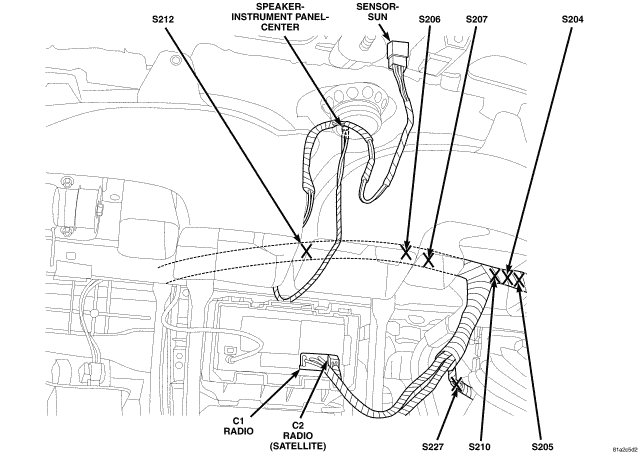

| Radio C1 | DK GRAY | Rear of Radio | Fig 36, Fig 37, Fig 44. |
| Radio C2 (Satellite Radio) | BLACK | Rear of Radio On IP Harness | Fig 36, Fig 37, Fig 44. |
| Radio C3 | WHITE | Rear of Radio On IP Harness | N/S |
| Radio C4 | WHITE | Rear of Radio On IP Harness | N/S |
| Radio C5 | BLACK | Rear of Radio On IP Harness | Fig 36, Fig 37, Fig 48. |
| Radio C7 | YELLOW | Rear of Radio On IP Harness | N/S |
| Receiver-Intrusion Sensor (RHD) | BLACK | Above the Glove Box | N/S |
| Relay-Headlamp Washer (HID Lamps) | LT GRAY | Below Right Front Lamp Housing | Fig 2. |
| Resistor Block-Blower Motor-Front (MTC) | BLACK | Center HVAC Unit | Fig 33. |
| Seat Belt-Tensioner-Driver (LHD) | BLACK | Left B-Pillar | Fig 59. |
| Seat Belt-Tensioner-Driver (RHD) | BLACK | At Base of Right B-Pillar | Fig 60. |
| Seat Belt-Tensioner-Passenger (LHD) | BLACK | Right B-Pillar | Fig 60. |
| Seat Belt-Tensioner-Passenger (RHD) | BLACK | At Base of Left B-Pillar | Fig 59. |
| Seat Belt-Buckle Tensioner/Switch-Driver | YELLOW | On Front of Driver Seat | N/S |
| Seat Belt-Buckle Tensioner/Switch-Passenger | YELLOW | On Front of Passenger Seat | N/S |
| Sensor-Accelerator Pedal Position | BLACK | At Adjustable Pedal Assembly | Fig 52, Fig 53. |
| Sensor-Adjustable Pedals | BLACK | At Adjustable Pedal Assembly | Fig 50. |
| Sensor-Ambient Air Temperature | BLACK | Right Front Engine Compartment | Fig 3. |
| Sensor-Boost Pressure (Diesel) | BLACK | At Front Side of Air Control Valve | Fig 30. |
| Sensor-Brake Fluid Level (LHD) | GRAY | Left Rear Engine Compartment | Fig 8. |
| Sensor-Brake Fluid Level (RHD) | GRAY | Right Rear Engine Compartment | Fig 7, Fig 14. |

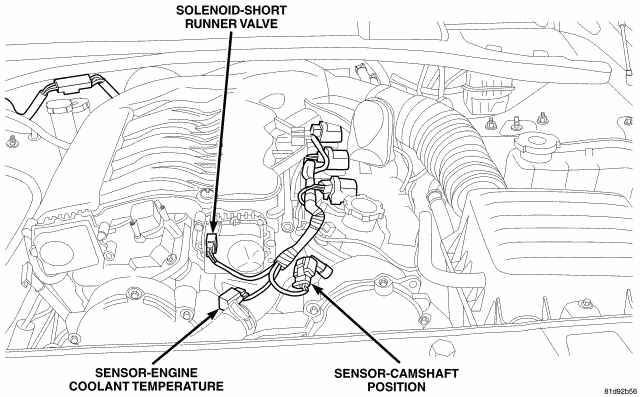

| Sensor-Camshaft Position (2.7L/3.5L) | BLACK | Top Front of Engine | Fig 18. |
| Sensor-Camshaft Position (5.7L) | GRAY | Top Front of Engine | N/S |
| Sensor-Camshaft Position (6.1L) | GRAY | Top Right Front of Engine | N/S |
| Sensor-Camshaft Position (DIESEL) | - | On Top of Right Valve Cover | Fig 30. |
| Sensor-Crankshaft Position (2.7L) | BLACK | Right Rear of Engine | Fig 16. |
| Sensor-Crankshaft Position (3.5L) | BLACK | Right Rear of Engine | Fig 19. |
| Sensor-Crankshaft Position (5.7L/6.1L) | BLACK | Right Rear of Engine | Fig 24, Fig 27. |
| Sensor-Crankshaft Position (DIESEL) | BLACK | Left Rear Engine Block, Near Bellhousing | Fig 29. |
| Sensor-Dynamics (ESP) | BLACK | Below Center Console | Fig 52. |
| Sensor-Engine Coolant Temperature | BLACK | Front of Engine | Fig 18. |
| Sensor-Engine Coolant Temperature (6.1L) | BLACK | Left Front of Engine | N/S |
| Sensor-Engine Coolant Temperature (DIESEL) | BLACK | Top of Left Engine Head, Under Center of Fuel Rail | Fig 30. |
| Sensor-Evaporator Temperature | BLACK | Center HVAC Unit | Fig 33. |
| Sensor-Exhaust Differential Pressure (LHD DIESEL) | - | Left Rear Engine Compartment | Fig 8. |
| Sensor-Exhaust Differential Pressure (RHD DIESEL) | - | Right Rear Engine Compartment | Fig 7. |
| Sensor-Exhaust Gas Pressure (DIESEL) | - | Next to EGR Valve, Center of Engine side | Fig 29, Fig 30. |
| Sensor-Front Impact-Left | GRAY | Left Front Engine Compartment | Fig 4. |
| Sensor-Front Impact-Right | GRAY | Right Front Engine Compartment | Fig 3. |
| Sensor-Fuel Pressure (DIESEL) | BLACK | At Rear of Right Fuel Rail | Fig 30. |
| Sensor-Fuel Temperature (DIESEL) | - | On Front of High Pressure Fuel Pump | Fig 30. |
| Sensor-Headlamp Level-Left (Export) | BLACK | Right Front Engine Compartment | N/S |
| Sensor-Headlamp Level-Right (Export) | BLACK | Under Right Side Body | Fig 2, Fig 66. |
| Sensor-Inlet Air Pressure (DIESEL) | - | On Rear of Air Filter Box | Fig 31. |
| Sensor-Inlet Air Temperature | BLACK | Top of Engine, or in Air Intake System | Fig 17, Fig 20, Fig 24. |
| Sensor-Input Speed | BLACK | Right Side of Transmission | Fig 16, Fig 19. |
| Sensor-Intake Air Temperature (DIESEL) | BLACK | On Rear of Air Inlet Tube, Just before Air Control Valve | Fig 30. |
| Sensor-Knock 1 | BLACK | Rear of Engine | Fig 17, Fig 25, Fig 28. |
| Sensor-Knock 2 (5.7L/6.1L) | BLACK | Right Rear of Engine | Fig 24, Fig 27. |
| Sensor-Manifold Absolute Pressure | GRAY | Top of Engine, or in Intake Manifold | Fig 17, Fig 20, Fig 21, Fig 25, Fig 27, Fig 28. |

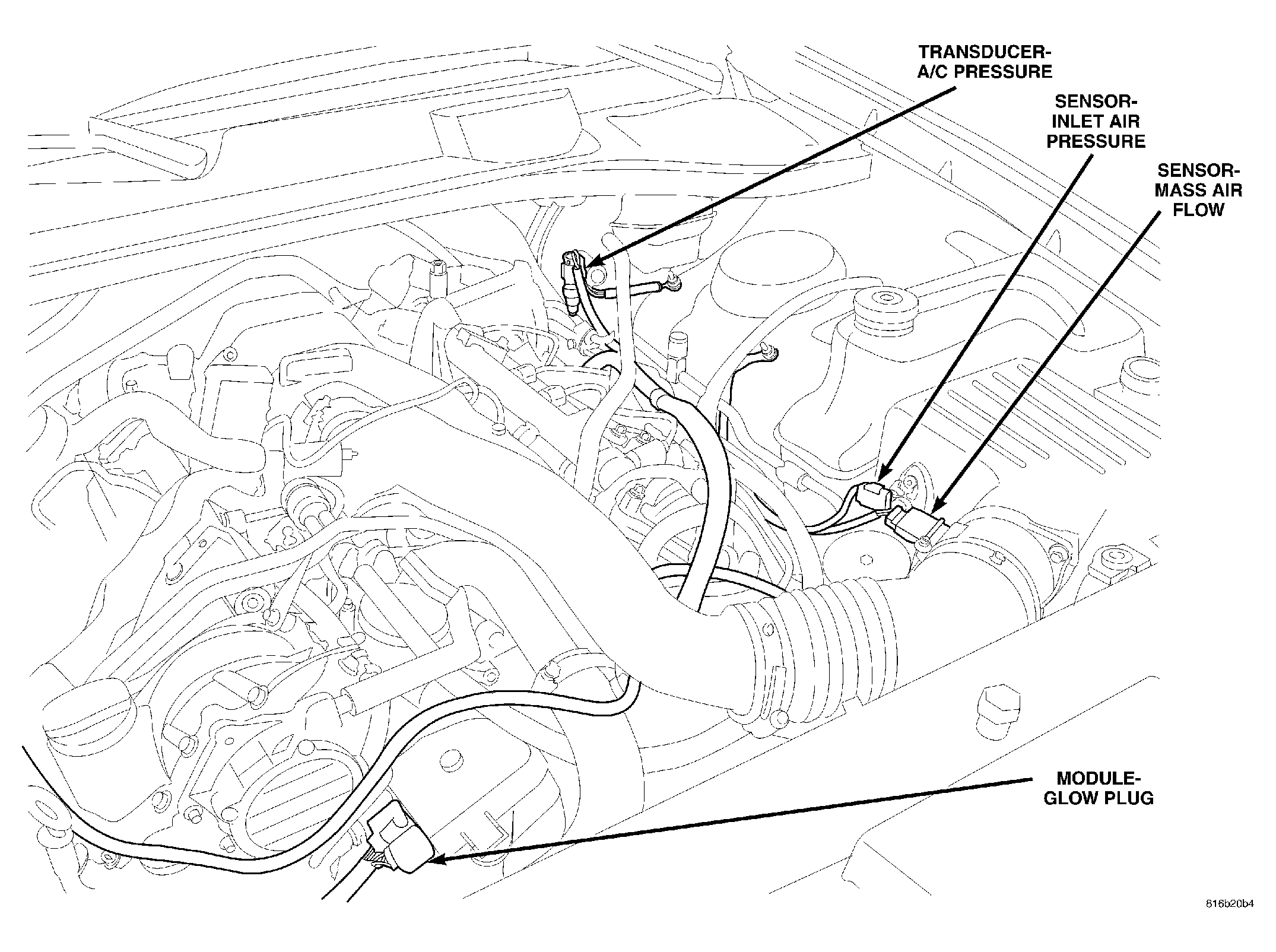

| Sensor-Mass Air Flow (DIESEL) | BLACK | At Air Filter Box | Fig 31. |
| Sensor-Oil Pressure (5.7L) | BLACK | Right Front of Engine | N/S |
| Sensor-Oil Pressure (6.1L) | BLACK | Right Front of Engine | Fig 27. |
| Sensor-Oil Temperature (5.7L/6.1L) | BLACK | Right Front of Engine | Fig 24, Fig 27. |
| Sensor-Oil Temperature (DIESEL) | BLACK | At Rear of Oil Pan | Fig 29. |
| Sensor-Output Speed | BLACK | Right Side of Transmission | Fig 16, Fig 19. |
| Sensor-Oxygen (DIESEL) | - | AT Rear of Engine | N/S |
| Sensor-Oxygen 1/1 (2.7L/ 3.5L) | BLACK | Right Rear Engine Compartment | Fig 16, Fig 19. |
| Sensor-Oxygen 1/1 (5.7L) | BLACK | Left Rear Engine Compartment | Fig 24, Fig 25. |
| Sensor-Oxygen 1/1 (SRT8) | BLACK | Left Rear Engine Compartment | Fig 27, Fig 28. |

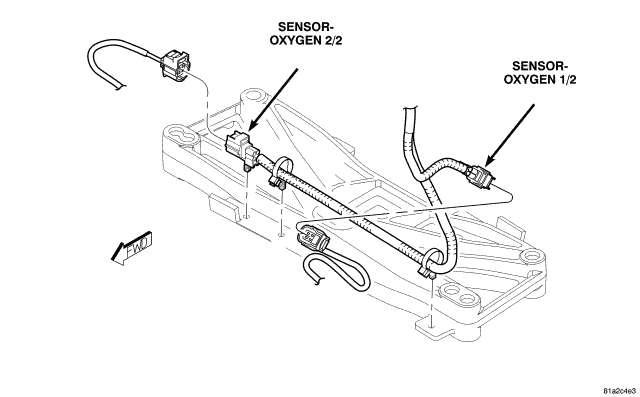

| Sensor-Oxygen 1/2 | BLACK | Left Rear Engine Compartment | Fig 8, Fig 10, Fig 11, Fig 12. |
| Sensor-Oxygen 2/1 (2.7L/3.5L) | BLACK | Left Side of Engine | Fig 17, Fig 20. |
| Sensor-Oxygen 2/1 (5.7L) | BLACK | Right Side of Engine | Fig 24. |
| Sensor-Oxygen 2/1 (SRT8) | BLACK | Right Side of Engine | Fig 27, Fig 28. |
| Sensor-Oxygen 2/2 | BLACK | Lower Rear of Engine Compartment | Fig 10, Fig 11, Fig 12. |
| Sensor-Park Assist 7 | BLACK | Right Rear Fascia | Fig 88. |
| Sensor-Park Assist 8 | BLACK | Right Rear Fascia | Fig 88. |
| Sensor-Park Assist 9 | BLACK | Left Rear Fascia | Fig 88. |
| Sensor-Park Assist 10 | BLACK | Left Rear Fascia | Fig 88. |
| Sensor-Post-Catalyst Exhaust Gas Temperature (DIESEL) | BLACK | At Rear of Engine | N/S |
| Sensor-Pre-Catalyst Exhaust Gas Temperature (DIESEL) | BLACK | At Rear of Engine | N/S |
| Sensor-Rain (Auto wipers) | BLACK | At Inside Rearview Mirror | Fig 49. |
| Sensor-Seat Track Position-Driver | GRAY | Below Driver Seat | Fig 50, Fig 53, Fig 54. |
| Sensor-Seat Track Position-Passenger | GRAY | Right Side of Passenger Seat | Fig 53. |
| Sensor-Shift Lever Position (Column NAG1) | BLACK | Steering Column | N/S |
| Sensor-Side Impact-Left 1 | GRAY | Left B-Pillar | Fig 59. |
| Sensor-Side Impact-Left 2 | GRAY | Rear of Left Rear Door | Fig 64, Fig 65. |
| Sensor-Side Impact-Right 1 | GRAY | Right B-Pillar | Fig 60. |
| Sensor-Side Impact-Right 2 | GRAY | Rear of Right Rear Door | Fig 66, Fig 67. |
| Sensor-Sun (ATC) | BLACK | Top Center Instrument Panel | Fig 36, Fig 37, Fig 44. |
| Sensor-Transmission Range (RLE) | LT GREEN | Right Side of Transmission | Fig 16, Fig 19. |
| Sensor-Washer Fluid Level-Front | LT GRAY | Right Front of Engine Compartment | Fig 2. |
| Sensor-Wheel Speed-ABS-Left Front | BLACK | Left Front Wheel Well | Fig 4. |
| Sensor-Wheel Speed-ABS-Rear | BLACK | Right Front of Cargo Pan | Fig 67. |
| Sensor-Wheel Speed-ABS-Right Front | BLACK | Right Front Wheel Well | Fig 6. |
| Sensor-Wheel Speed-Right Front (Except ABS) | BLACK | Right Front Wheel Well | Fig 6. |
| Siren | BLACK | Left Front Wheel Well | Fig 5. |
| Solenoid-EVAP/Purge (Gas) | BLACK | Right Engine Compartment | Fig 7. |
| Solenoid-Fuel Pressure (DIESEL) | NATURAL | At Front of Left Fuel Rail | Fig 30. |
| Solenoid-Fuel Quantity (DIESEL) | BLACK | On Front of Hi Pressure Fuel Pump | Fig 30. |
| Solenoid-Multi Displacement System Cyl 1 (5.7L MDS) | BLACK | In Valley Under Intake | N/S |
| Solenoid-Multi Displacement System Cyl 4 (5.7L MDS) | BLACK | In Valley Under Intake | N/S |
| Solenoid-Multi Displacement System Cyl 6 (5.7L MDS) | BLACK | In Valley Under Intake | N/S |
| Solenoid-Multi Displacement System Cyl 7 (5.7L MDS) | BLACK | In Valley Under Intake | N/S |
| Solenoid-Short Runner Valve (3.5L) | GRAY | Top of Engine | Fig 18, Fig 20. |
| Speaker-Instrument Panel-Center (Highline) | WHITE | Top Center Instrument Panel | Fig 36, Fig 37, Fig 44. |
| Speaker-Instrument Panel-Left | WHITE | Top Left Instrument Panel | Fig 36, Fig 37, Fig 39. |
| Speaker-Instrument Panel-Right | WHITE | Right Instrument Panel | Fig 36, Fig 38, Fig 48. |
| Speaker-Left Front Door | WHITE | Bottom of Door | Fig 62. |
| Speaker-Left Rear (300 & Charger) | WHITE | Left Rear Shelf | Fig 64. |
| Speaker-Left Rear (Magnum) | WHITE | Body Behind Left Rear Seat | Fig 65. |
| Speaker-Right Front Door | WHITE | Bottom of Door | Fig 62. |
| Speaker-Right Rear (300 & Charger) | WHITE | Right Rear Shelf | Fig 66. |
| Speaker-Right Rear (Magnum) | WHITE | Body Behind Right Rear Seat | Fig 67. |
| Speaker-Subwoofer (Highline Except SRT8) | WHITE | Center Rear Shelf | Fig 66. |
| Speaker-Subwoofer (SRT8) | BLACK | Center Rear Shelf | Fig 64. |
| Starter (2.7L/3.5L/5.7L AWD) | BLACK | Left Rear of Engine | Fig 17, Fig 20. |
| Starter (5.7L RWD) | NATURAL | Right Rear of Engine | Fig 24. |
| Starter (6.1L) | NATURAL | Right Rear of Engine | Fig 27. |
| Starter (DIESEL) | - | Rear of Engine | N/S |

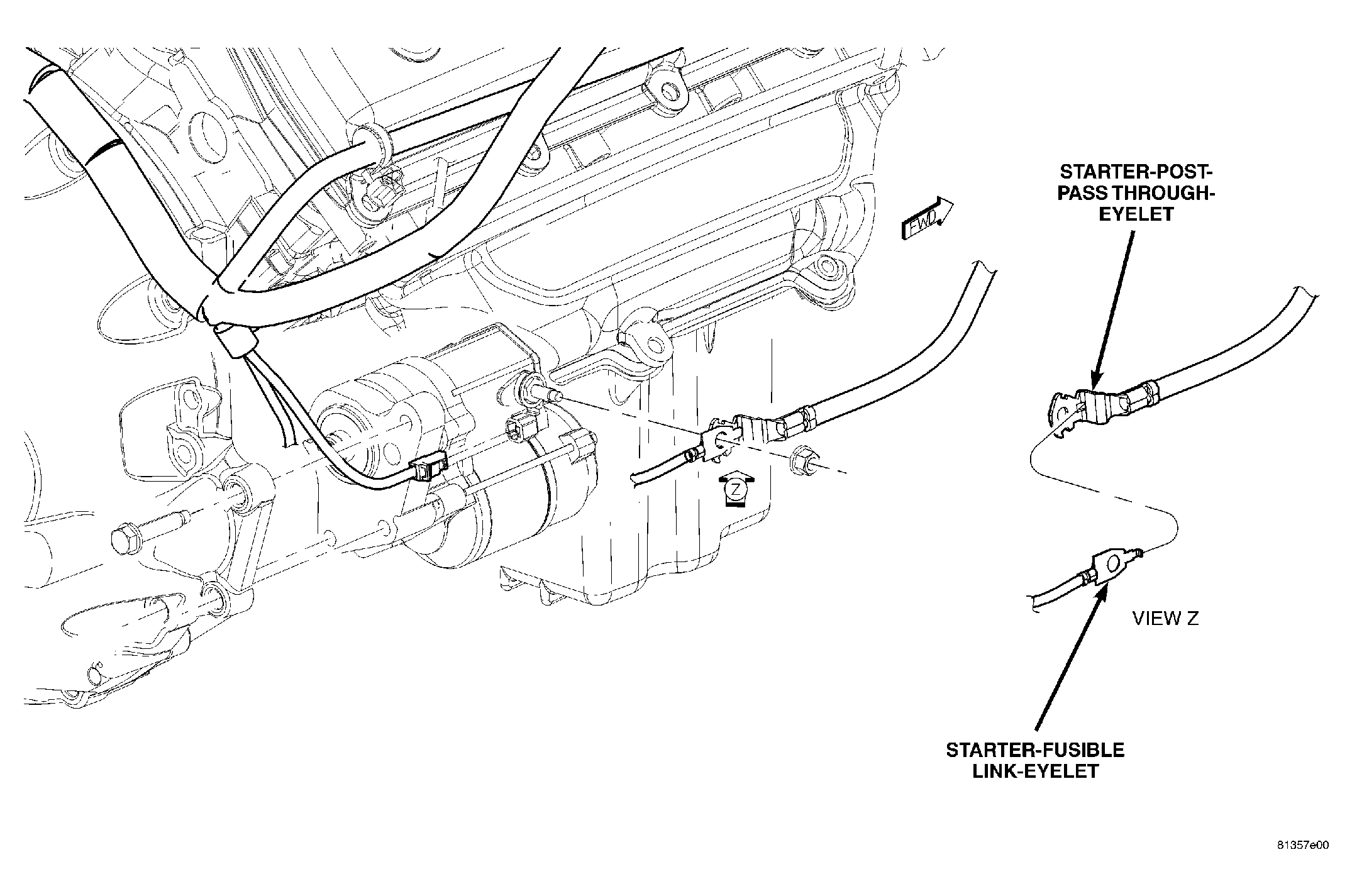

| Starter-Fusible Link-Eyelet (2.7L/3.5L/5.7L AWD) | - | Left Side of Engine | Fig 17, Fig 20, Fig 22. |
| Starter-Fusible Link-Eyelet (5.7L RWD) | - | Right Side of Engine | Fig 24, Fig 26. |
| Starter-Fusible Link-Eyelet (6.1L) | - | Right Rear of Engine | Fig 27. |
| Starter-Post-Pass Through-Eyelet (2.7L/3.5L) | - | Left Side of Engine | Fig 22. |
| Starter-Post-Pass Through-Eyelet (V8) | - | Right Side of Engine | Fig 26. |
| Switch-Adjustable Pedals | WHITE | Right Side of Driver Seat | N/S |
| Switch-Autostick (Column NAG1) | WHITE | Steering Column | N/S |
| Switch-Bank | BLACK | Top Center Instrument Panel | Fig 36, Fig 37, Fig 45. |
| Switch-Decklid Release (300 & Charger) | BLACK | Driver Side of Instrument Panel | Fig 36, Fig 43. |
| Switch-Decklid Release (RHD) | BLACK | Driver Side of Instrument Panel | Fig 38. |
| Switch-Evap System Monitor (Gas Except Export) | BLACK | Right Rear Wheel Well | Fig 66, Fig 67. |
| Switch-Headlamp | BLACK | Driver Side of Instrument Panel | Fig 36, Fig 38, Fig 43. |
| Switch-Heated Seat-Left | BLACK | Center Stack | Fig 36, Fig 37, Fig 42, Fig 46. |
| Switch-Heated Seat-Left Rear | LT GRAY | At Rear of Center Console | Fig 56. |
| Switch-Heated Seat-Right | BLACK | Center Stack | Fig 36, Fig 37, Fig 42, Fig 46. |
| Switch-Heated Seat-Right Rear | GREEN | At Rear of Center Console | Fig 56. |
| Switch-Hood Ajar (LHD) | BLACK | Right Engine Compartment | Fig 7, Fig 14. |
| Switch-Hood Ajar (RHD) | BLACK | Left Rear Engine Compartment | Fig 9. |
| Switch-Horn | BLACK | Steering Wheel | Fig 41. |
| Switch-Liftgate Release (Magnum) | BLACK | Left Rear Liftgate | Fig 80. |
| Switch-Memory Set | BLACK | Middle of Driver Door | Fig 62. |
| Switch-Mirror | LT GRAY | Middle of Driver Door | Fig 62. |
| Switch-Oil Level (Diesel) | BLACK | Bottom Left of Oil Pan | Fig 29. |
| Switch-Oil Pressure (2.7L/3.5L) | LT GREEN | Front of Engine | N/S |
| Switch-Parking Brake | BLACK | Base of Parking Brake | Fig 50. |
| Switch-Power Window-Left Rear | LT GRAY | Left Rear Door | Fig 63. |
| Switch-Power Window-Right Rear | LT GRAY | Right Rear Door | Fig 63. |
| Switch-Seat Belt-Driver (300 & Charger) | LT GRAY | Below Driver Seat | Fig 54. |
| Switch-Seat Belt-Driver (Magnum) | LT GRAY | Below Left B-Pillar | Fig 50. |
| Switch-Seat-Driver (Except Memory) | BLACK | Right Side of Driver Seat | N/S |
| Switch-Seat-Driver (Memory) | GRAY | Right Side of Driver Seat | N/S |
| Switch-Seat-Passenger | BLACK | Side of Passenger Seat | Fig 55. |
| Switch-Steering-Left (Premium) | BLACK | Left Steering Wheel | Fig 41. |
| Switch-Steering-Right (Premium) | BLACK | Right Steering Wheel | Fig 41. |
| Switch-Stop Lamp | GRAY | Base of Brake Pedal | Fig 50, Fig 53. |
| Switch-Sunroof | BLACK | Overhead Console | Fig 71. |
| Switch-Window/Door Lock-Driver C1 (Base) | LT GRAY | Middle of Driver Door | Fig 62. |
| Switch-Window/Door Lock-Driver C2 (Base) | LT GRAY | Middle of Driver Door | Fig 62. |
| Switch-Window/Door Lock-Driver Express C1 (Except Base) | LT GRAY | Middle of Driver Door | Fig 62. |
| Switch-Window/Door Lock-Driver Express C2 (Except Base) | BLACK | Middle of Driver Door | Fig 62. |
| Switch-Window/Door Lock-Passenger (Base) | LT GRAY | Middle of Passenger Door, Similar to Driver Door | N/S |
| Switch-Window/Door Lock-Passenger Express (Except Base) | BLACK | Middle of Passenger Door, Similar to Driver Door | N/S |
| Throttle Body | BLACK | Top of Intake Manifold | Fig 17, Fig 20, Fig 25, Fig 27. |
| Transducer-A/C Pressure | GRAY | Left Rear Engine Compartment | Fig 8, Fig 9, Fig 31. |
| Transmitter-Intrusion Sensor (RHD) | BLACK | Near Glove Box | N/S |
| Transponder-Tire Pressure-Left Front | BLACK | Left Front Side of Engine Compartment | Fig 4. |
| Transponder-Tire Pressure-Right Front | BLACK | Right Front of Engine Compartment | Fig 2. |
| Transponder-Tire Pressure-Right Rear | BLACK | High in Right Rear Wheel Well | Fig 66, Fig 67. |
| Valve-EGR (DIESEL) | - | On Top of Engine, Left Rear | Fig 29. |
| Valve-EGR Air Flow Control (DIESEL) | BLACK | Right Front of Engine | Fig 30. |
GROUNDS
| GROUND | LOCATION | FIG. |
|---|---|---|
| G100 | Left Front of Engine Compartment | Fig 4. |
| G101 | Right Front of Engine Compartment | Fig 6. |
| G102 | Right of Engine Compartment | Fig 6, Fig 14. |
| G103 | On Dash Panel, Rear From Right Shock Tower | Fig 7. |
| G104 | Right of Engine Compartment | Fig 6, Fig 16, Fig 19, Fig 24, Fig 27, Fig 28. |
| G105 (2.7L/3.5L) | On Engine Near T/O for Ignition Coil No. 5 | N/S |
| G105 (5.7L/6.1L) | Rear of Engine | Fig 24, Fig 27. |
| G106 (2.7L/3.5L) | Left Side of Engine | Fig 17, Fig 20. |
| G106 (5.7L/6.1L) | Rear of Engine | Fig 24, Fig 27, Fig 28. |
| G109 | On Right Shock Tower, Near Purge Solenoid | Fig 6, Fig 27, Fig 28. |
| G110 | On Engine Harness | N/S |
| G111 | Right Front of Engine | Fig 30. |
| G112 (Magnum 5.7L RHD) | Left Rear Engine Compartment | Fig 9. |
| G113 (Magnum 5.7L RHD) | In Headlamp and Dash Harness | N/S |
| G200 (LHD) | Left Instrument Panel Near T/O for Ignition Switch | Fig 36, Fig 39. |
| G200 (RHD) | Left Side of Center Stack | Fig 37. |
| G201 | Passenger side of Instrument Panel | Fig 36, Fig 37, Fig 48. |
| G202 | Driver Side of Instrument Panel Near T/O for Cluster C3 | Fig 36, Fig 38, Fig 39. |

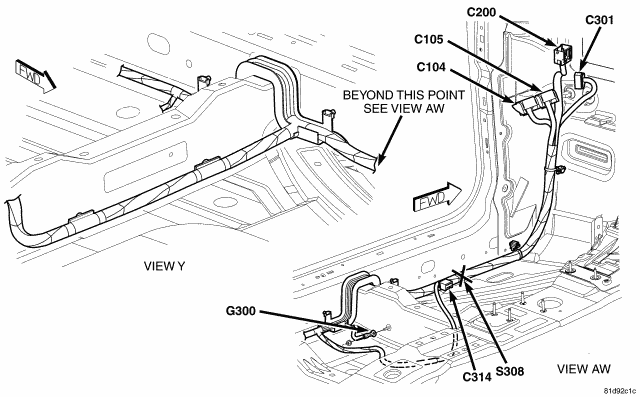

| G300 | Below Left B-Pillar | Fig 50, Fig 51. |
| G301 | Below Right B-Pillar | Fig 52, Fig 53. |
| G302 | Right Front of Cargo Pan | Fig 67. |
| G303 | Right Rear Cargo Pan | Fig 82. |
| G304 | Next to Decklid Latch | Fig 79. |
SPLICES
| SPLICE | LOCATION | FIG. |
|---|---|---|

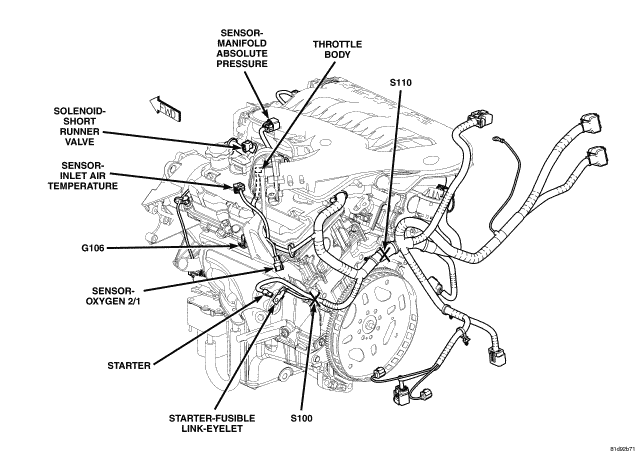

| S100 | Rear of Engine | Fig 17, Fig 20, Fig 24, Fig 27, Fig 28. |
| S101 | On Engine | N/S |
| S102 | On Engine | N/S |
| S103 | On Engine | N/S |
| S104 | In Front Fascia Harness | N/S |
| S105 | Right Rear of Engine Compartment | Fig 16, Fig 19, Fig 24, Fig 27. |
| S106 | Right Rear of Engine Compartment | Fig 16, Fig 19, Fig 24, Fig 27. |
| S107 (2.7L) | Top of Engine | Fig 17. |
| S107 (3.5L) | Top of Engine Between Take Outs for Fuel Injectors No. 3 and No. 5 | N/S |
| S107 (5.7L/6.1L) | Top of Engine | Fig 24, Fig 27, Fig 28. |
| S108 (2.7L) | Rear of Engine | Fig 17. |
| S108 (3.5L) | Between Take Outs for Fuel Injectors No. 4 and No. 6 | Fig 21. |
| S108 (5.7L) | Top of Engine Between Fuel Injectors No. 5 and No. 7 | Fig 25. |
| S108 (SRT8) | Right Rear Top of Engine, Next to Ign Coil No. 8 | Fig 27, Fig 28. |
| S109 | Right Rear of Engine | Fig 19, Fig 24, Fig 27. |
| S110 | Rear Engine Compartment | Fig 16, Fig 20, Fig 24, Fig 27. |
| S111 | Left Side of Engine | Fig 17, Fig 24, Fig 27. |
| S112 | Right Rear Engine Compartment | Fig 16, Fig 19, Fig 24, Fig 27. |
| S113 | In Engine Harness | N/S |
| S114 | Right Rear Engine Compartment | Fig 16, Fig 19. |
| S115 | Right Side of Engine | Fig 24, Fig 27. |
| S120 | Engine Compartment | Fig 2. |
| S122 | Right Engine Compartment | Fig 6. |
| S123 (LHD) | Right Front Engine Compartment | Fig 6. |
| S123 (RHD) (DIESEL) | Right Front Engine Compartment | Fig 7. |
| S124 | Right Engine Compartment | Fig 6. |
| S125 (LHD) | Left Rear Engine Compartment | Fig 7. |
| S125 (RHD) (GAS) | Right Rear Engine Compartment | Fig 9. |
| S126 | Right Rear Engine Compartment | Fig 7. |
| S126 (RHD) | Right Side Engine Compartment | Fig 6. |
| S127 | Right Engine Compartment | Fig 6. |
| S127 (RHD) | Right Engine Compartment | Fig 6. |
| S128 (LHD) | Front Engine Compartment | Fig 3. |
| S128 (RHD) | Right Front Engine Compartment | Fig 3. |
| S130 | Right Front Engine Compartment | Fig 6. |
| S131 (LHD) (GAS) | Front Engine Compartment | Fig 6. |
| S131 (RHD) (DIESEL) | Right Front Engine Compartment | Fig 2, Fig 6. |
| S132 (LHD Export) | Right Rear Engine Compartment | Fig 7. |
| S132 (RHD) | Right Rear Engine Compartment | Fig 6. |
| S133 (LHD Export) | Right Rear Engine Compartment | Fig 7. |
| S133 (RHD) | Right Rear Engine Compartment | Fig 6. |
| S134 (LHD) (Export) | Front Engine Compartment | Fig 4. |
| S134 (RHD) | Right Side of Engine Compartment | Fig 9. |
| S135 | Front Engine Compartment | Fig 2, Fig 6. |
| S136 | Engine Compartment | N/S |
| S138 | Engine Compartment | N/S |
| S139 | Engine Compartment | N/S |
| S140 | Engine Compartment | N/S |
| S141 (SRT8) | Right Instrument Panel | Fig 52. |

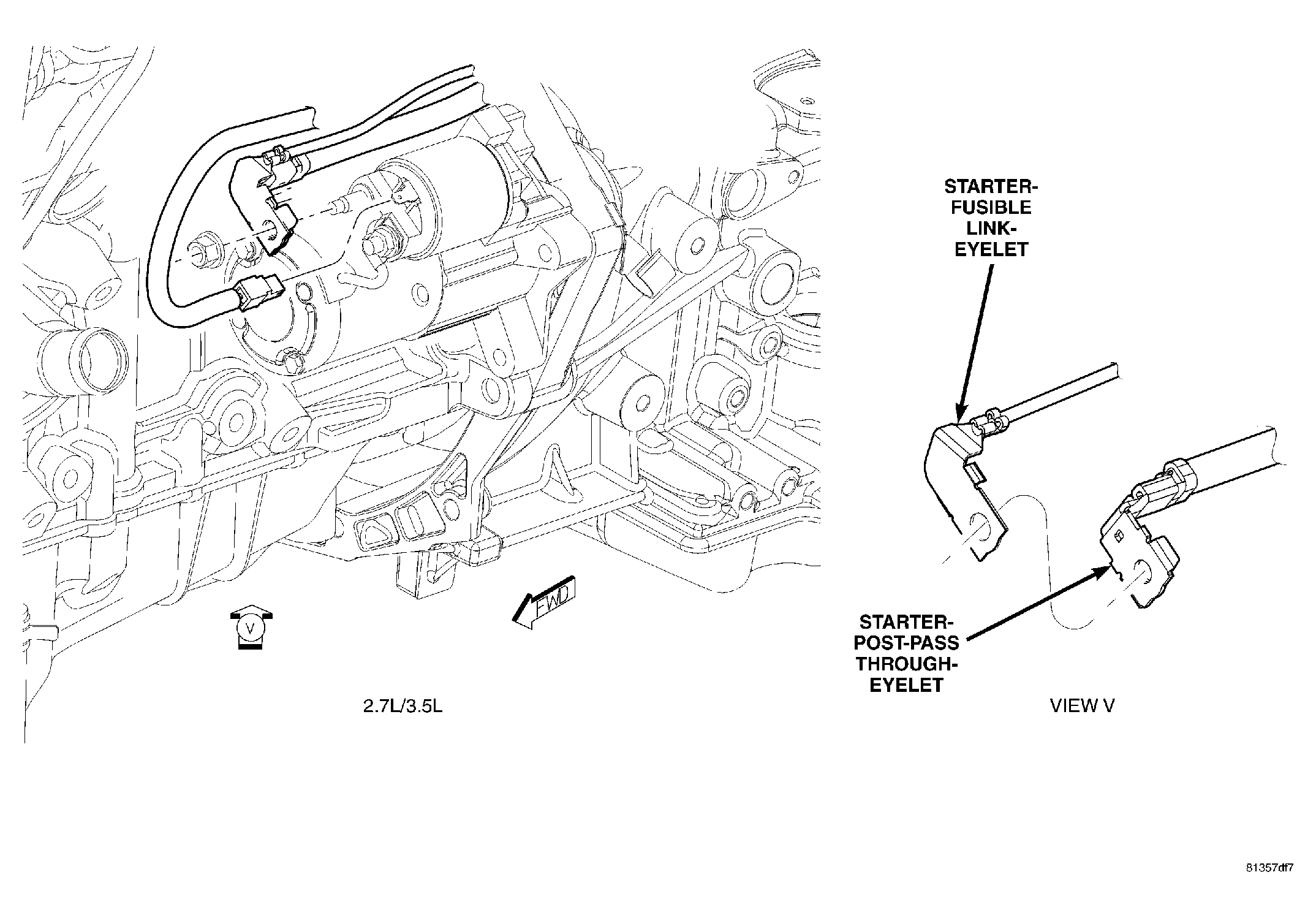

| S142 (SRT8) | Right Rear of Engine, on Fusible Link eyelet T/O | Fig 27. |
| S143 (SRT 8) | Right Engine Compartment | Fig 7. |
| S143 (DIESEL) | In T/O for Diesel Fuse Block | Fig 14. |
| S143 (SRT8) | In T/O to C100 | Fig 7. |
| S145 | Right Front on Engine | Fig 30. |
| S146 | Left Rear Top of Engine | Fig 29. |
| S148 | Left Rear Top of Engine | Fig 30. |
| S150 | In T/O for C108 | Fig 14. |
| S151 | Near Fuse Link to Glow Plug Module | N/S |
| S152 | Near Fuse Link to Cabin Heater | N/S |
| S156 (LHD) | Rear Engine Compartment | Fig 7. |
| S156 (RHD) | Left Rear Engine Compartment | Fig 9. |
| S159 | Lower Front Right Engine Compartment | Fig 3. |
| S160 | Lower Front Right Engine Compartment | Fig 3. |
| S161 | Lower Front Right Engine Compartment | Fig 3. |
| S162 | Lower Front Right Engine Compartment | Fig 3. |
| S163 | Lower Front Right Engine Compartment | Fig 3. |
| S164 | Lower Front Right Engine Compartment | Fig 3. |
| S166 | In T/O for TIPM C6 | Fig 6. |
| S167 | Passenger Side Rear Engine Compartment Near Grommet to Dash | Fig 7, Fig 9, Fig 14. |
| S168 | Top Right of Radiator Yoke | Fig 3. |
| S169 | Driver Side Rear Engine Compartment Near Grommet to Dash | Fig 7, Fig 8. |
| S170 | Top Right of Radiator Yoke | Fig 3. |
| S171 | Driver Side Rear Engine Compartment Near Grommet to Dash | Fig 7, Fig 8. |
| S172 | In Diesel Starter Harness | N/S |
| S174 | In Diesel Starter Harness | N/S |

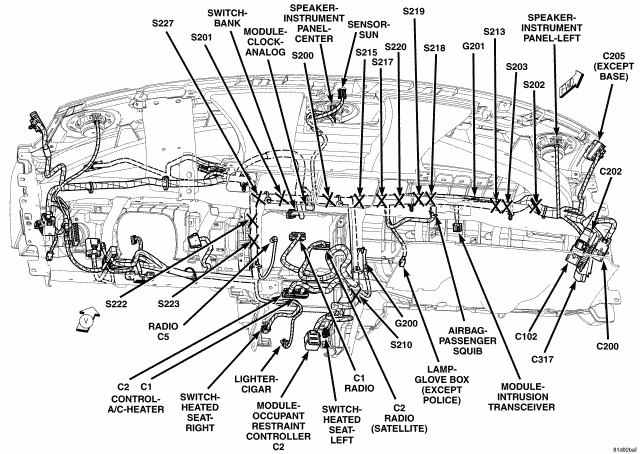

| S200 (LHD) | Right Instrument Panel | Fig 48. |
| S200 (RHD) | Center Instrument Panel | Fig 37. |
| S201 (LHD) | Left Instrument Panel | Fig 39. |
| S201 (RHD) | In Center Stack | Fig 37. |
| S202 (LHD) | Right Instrument Panel | Fig 48. |
| S202 (RHD) | Left Instrument Panel | Fig 37. |
| S203 (LHD) | Right Instrument Panel | Fig 48. |
| S203 (RHD) | Left Instrument Panel | Fig 37. |
| S204 | Above Steering Column | Fig 38, Fig 44. |
| S205 | Above Steering Column | Fig 38, Fig 44. |
| S206 (LHD) | Left Instrument Panel | Fig 44. |
| S206 (RHD) | Right Side of Center Stack | Fig 38. |
| S207 (LHD) | Left Instrument Panel | Fig 44. |
| S207 (RHD) | Right Side of Center Stack | Fig 38. |
| S208 (LHD) | Left Instrument Panel | Fig 39. |
| S208 (RHD) | Right Instrument Panel | Fig 38. |
| S209 (LHD) | Left Instrument Panel | Fig 39. |
| S209 (RHD) | Right Instrument Panel | Fig 38. |
| S210 | Left Center Instrument Panel | Fig 37, Fig 44. |
| S212 (LHD) | Left Instrument Panel | Fig 44. |
| S212 (RHD) | Right Side of Center Stack | Fig 38. |
| S213 (LHD) | Right Instrument Panel | Fig 48. |
| S213 (RHD) | Left Instrument Panel | Fig 37. |
| S215 (LHD) | Right Instrument Panel | Fig 48. |
| S215 (RHD) | Left of Center Stack | Fig 37. |
| S217 (LHD) | Right Instrument Panel | Fig 48. |
| S217 (RHD) | Left of Center Stack | Fig 37. |
| S218 (LHD) | Right Instrument Panel | Fig 48. |
| S218 (RHD) | Left Instrument Panel | Fig 37. |
| S219 (LHD) | Right Instrument Panel | Fig 48. |
| S219 (RHD) | Left Instrument Panel | Fig 37. |
| S220 (LHD) | Right Instrument Panel | Fig 48. |
| S220 (RHD) | Left Instrument Panel | Fig 37. |
| S221 | In T/O for Left Instrument Panel Speaker | Fig 39. |
| S222 (LHD) | In T/O for Right Instrument Panel Speaker | Fig 48. |
| S222 (RHD) | Right Side of Center Stack | Fig 37. |
| S223 (LHD) | In T/O for Left Instrument Panel Speaker | Fig 39. |
| S223 (RHD) | Right Side of Center Stack | Fig 37. |
| S224 | In T/O for Right Instrument Panel Speaker | Fig 48. |
| S225 | Left Instrument Panel | Fig 39. |
| S226 (LHD) | Left Instrument Panel | Fig 39. |
| S227 (LHD) | Left Instrument Panel | Fig 44. |
| S227 (RHD) | Right Side of Center Stack | Fig 37. |
| S228 | Left Side Instrument Panel | Fig 43. |
| S230 | In I/P Center Stack | N/S |
| S231 (RHD) | Right Instrument Panel | Fig 38. |
| S235 | In IP Harness | N/S |
| S236 | In IP Harness | N/S |
| S237 | In IP Harness | N/S |
| S300 (Except SRT8) | Below Right Front Door | Fig 52. |
| S300 (SRT8) | Near T/O for Right Taillamp | Fig 78. |
| S300 (RHD) | Body Below Driver Seat | Fig 53. |
| S302 | Body Floor, Near Passenger Door | Fig 52. |
| S306 (LHD) | Right Kick Panel | Fig 52. |
| S306 (RHD) | Body Below Driver Seat | Fig 53. |
| S308 | Left Kick Panel | Fig 50, Fig 51. |
| S309 | Left Front Body | N/S |
| S311 | Right Kick Panel | Fig 52, Fig 53. |
| S315 | In Power Distribution Center | Fig 77, Fig 78. |
| S317 (LHD) | Right Kick Panel | Fig 52. |
| S317 (RHD) | Body Below Driver Seat | Fig 53. |
| S318 | Below Right B-Pillar | Fig 52, Fig 53, Fig 60. |
| S319 | Below Right B-Pillar | Fig 60. |
| S321 | In Power Distribution Center | Fig 77, Fig 78. |
| S322 | In Power Distribution Center | Fig 77, Fig 78. |
| S323 | In Power Distribution Center | Fig 77, Fig 78. |
| S326 | Body Harness, Below Right Rear Door | Fig 60. |
| S328 | Below Right Front Door | Fig 52, Fig 53. |
| S329 | In Power Distribution Center | Fig 77, Fig 78. |
| S332 | Below Driver Seat | Fig 54. |
| S333 | Below Driver Seat | Fig 54. |
| S334 | Below Passenger Seat | Fig 55. |
| S335 | Below Passenger Seat | Fig 55. |
| S338 | Front Headliner | Fig 68. |
| S339 | Front Headliner | Fig 68. |
| S340 | Front Headliner | Fig 68. |
| S341 | Front Headliner | Fig 68. |
| S342 | Front Headliner | Fig 68. |
| S343 | Near T/O for Inside Rearview Mirror | Fig 49. |

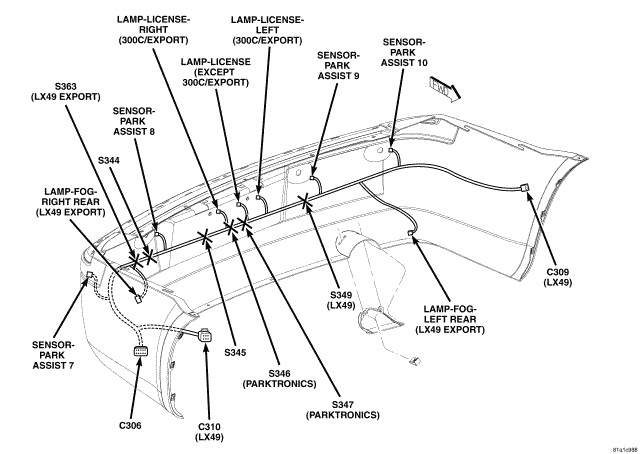

| S344 | Right Rear Fascia | Fig 88. |
| S345 | Right Rear Fascia | Fig 88. |
| S346 (Parktronics) | Middle Rear Fascia | Fig 88. |
| S347 (Parktronics) | Middle Rear Fascia | Fig 88. |
| S349 (Magnum) | Left Rear Fascia | Fig 88. |
| S350 (Right) | Right Tail lamp Assembly | Fig 85, Fig 87. |
| S351 (Right) | Right Tail lamp Assembly | Fig 85, Fig 87. |
| S352 (Left) | Left Tail lamp Assembly | Fig 85, Fig 87. |
| S353 (Left) | Left Tail lamp Assembly | Fig 85, Fig 87. |

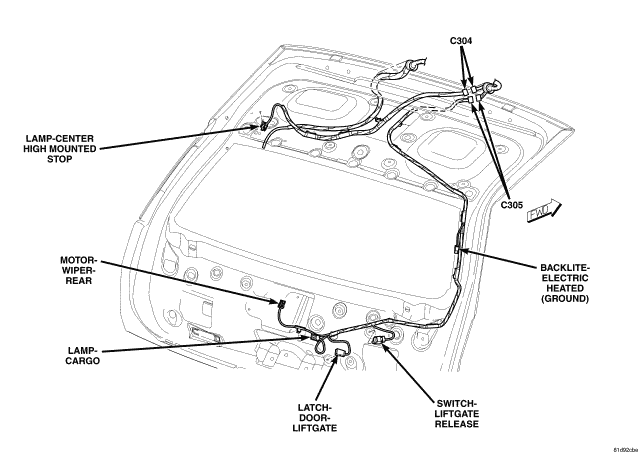

| S354 | In Liftgate Harness | N/S |
| S355 | Bottom of Left Front Door | Fig 62. |
| S356 (Driver Except Base) | Bottom of Left Front Door | Fig 62. |
| S357 | Bottom of Left Front Door | Fig 62. |
| S359 | Bottom of Left Front Door | Fig 62. |
| S360 (Passenger) | Bottom of Right Front Door | Fig 62. |
| S361 | Right Rear Fascia | N/S |
| S362 (Trailer Tow) | Right Side of Trunk | Fig 77. |
| S362 (RHD) | Near Right Taillamp Connector | Fig 78. |
| S363 (Magnum Export) | Right Rear Fascia | Fig 88. |
| S365 | In Console Harness | N/S |
| S366 | In Console Harness | N/S |
| S367 | In Console Harness | N/S |
| S368 | In Power Distribution Center | Fig 77, Fig 78. |
| S370 | Center Console | N/S |
| S371 | Center Console | N/S |
| S372 | Center Console | N/S |
| S373 | Center Console | N/S |
| S374 (RHD) | Near T/O for Siren | N/S |
| S375 (RHD) | Police Accessory Circuit Termination, Center Stack | N/S |
| S376 (RHD) | Police Accessory Circuit Termination, Center Stack | N/S |
| S377 (RHD) | In Driver Door | N/S |
| S378 (RHD) | In Driver Door | N/S |
| S381 (RHD) | In Seat Harness | N/S |
| S382 (RHD) | In Seat Harness | N/S |
| S383 (RHD) | In Seat Harness | N/S |
| S384 | In Rear Lighting Harness | N/S |
| S385 (RHD) | In Seat Harness | N/S |
| S386 | Left Front Body | Fig 50. |
| S387 | Below Glove Box | Fig 52. |
| S388 | In Power Distribution Center | Fig 77, Fig 78. |
| S389 | In Power Distribution Center | Fig 77, Fig 78. |
| S390 | Below Center Console | Fig 52. |
| S391 | Below Center Console | Fig 52. |
| S392 | In Audio Harness | N/S |
| S393 | In Audio Harness | N/S |
| S394 | In Audio Harness | N/S |
| S395 | In Interior Mirror Jumper Harness | N/S |
| S396 | In Interior Mirror Jumper Harness | N/S |
| S397 | In Rear Door Harness | N/S |
| S399 | Body Floor at Front of Right Front Door | Fig 52. |
