Specifications - Gap And Flush
WARNING: This page is about a different car, the 2003 Dodge Dakota. However, it is still accessible from the selected car via links, so may be relevant.
BODY GAP AND FLUSH INDEX
| DESCRIPTION | FIGURE |
|---|---|
| BODY GAP AND FLUSH - STANDARD CAB | Fig 1 |
| BODY GAP AND FLUSH - EXTENDED CAB | Fig 2 |
| BODY GAP AND FLUSH - EXTENDED CAB | Fig 3 |

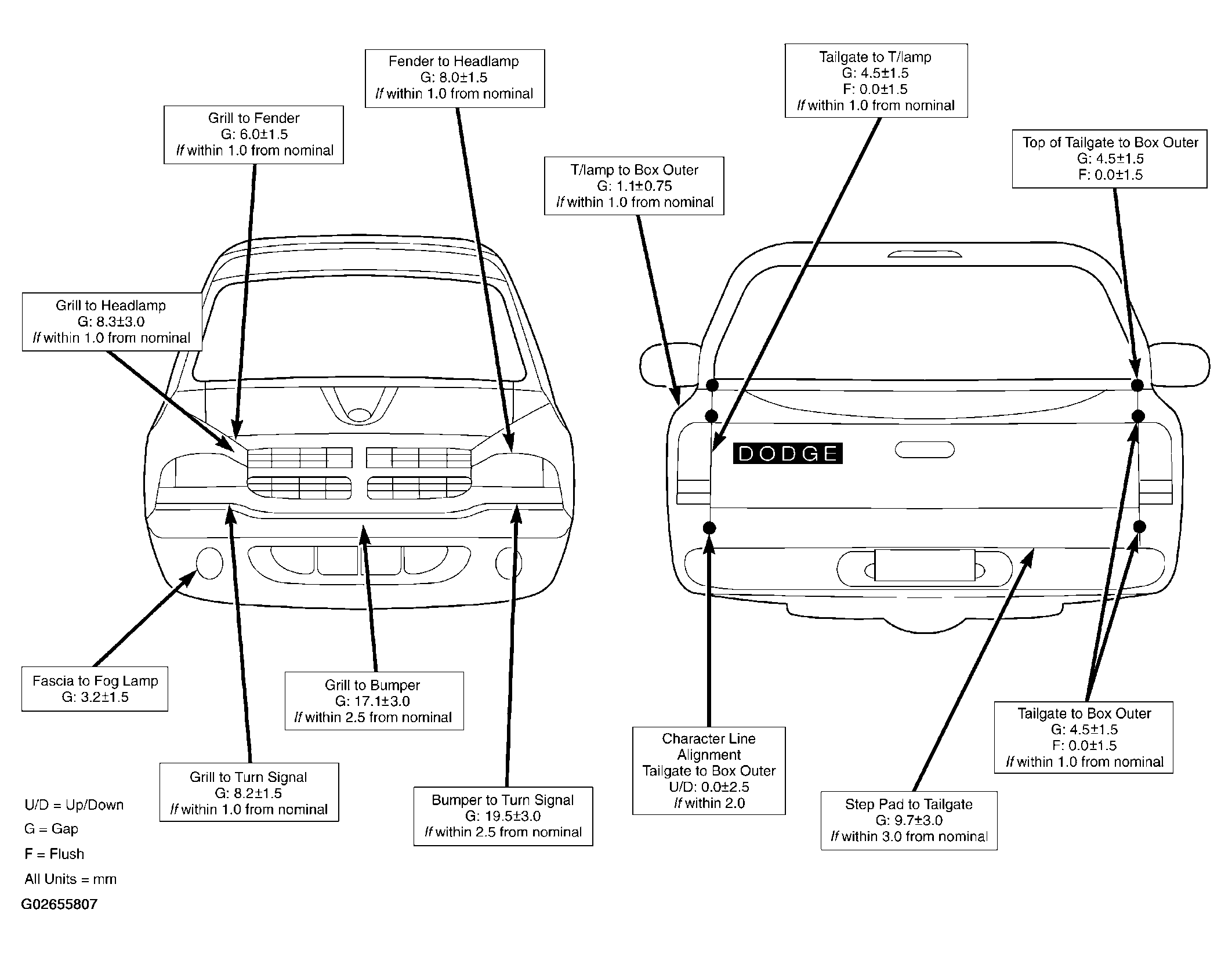

| BODY GAP AND FLUSH - QUAD CAB | Fig 4 |

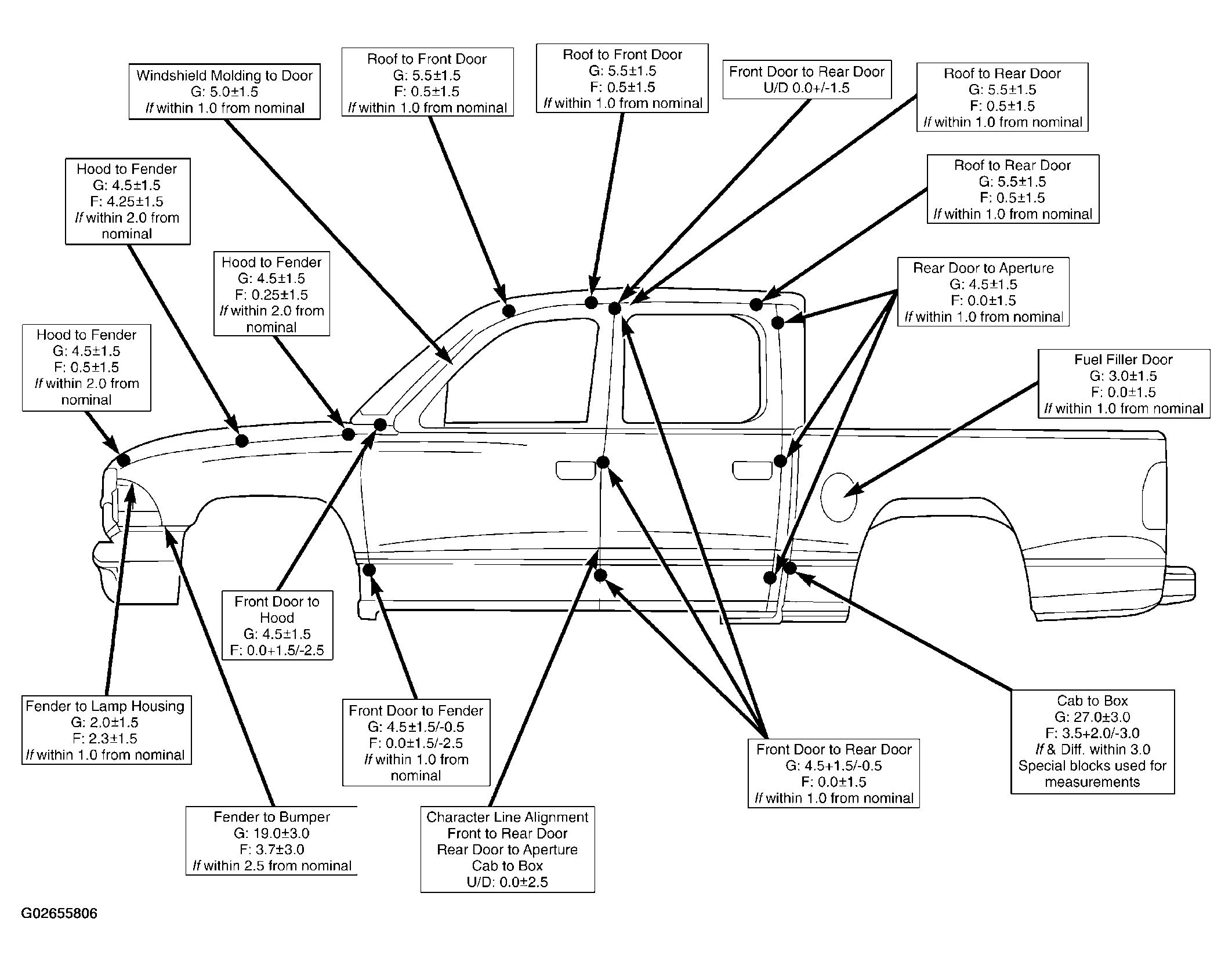

| BODY GAP AND FLUSH - QUAD CAB | Fig 5 |
| BODY GAP AND FLUSH - CARGO BOX | Fig 6 |
| BODY GAP AND FLUSH - CARGO BOX | Fig 7 |

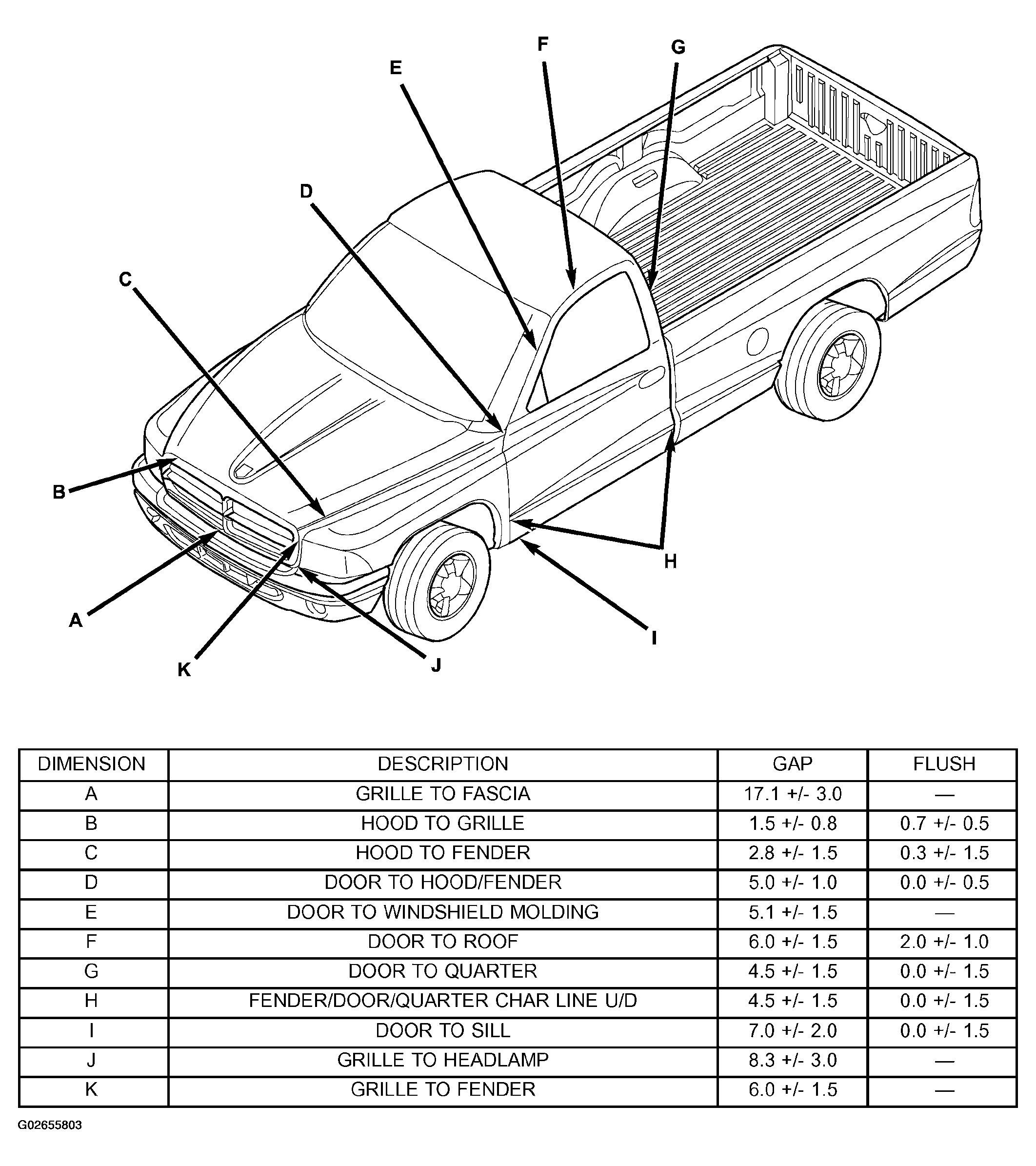

BODY GAP AND FLUSH - STANDARD CAB SPECIFICATION
| DIMENSION | DESCRIPTION | GAP | FLUSH |
|---|---|---|---|
| A | GRILLE TO FASCIA | 17.1 +/- 3.0 | - |
| B | HOOD TO GRILLE | 1.5 +/- 0.8 | 0.7 +/- 0.5 |
| C | HOOD TO FENDER | 2.8 +/- 1.5 | 0.3 +/- 1.5 |
| D | DOOR TO HOOD/FENDER | 5.0 +/- 1.0 | 0.0 +/- 0.5 |
| E | DOOR TO WINDSHIELD MOLDING | 5.1 +/- 1.5 | - |
| F | DOOR TO ROOF | 6.0 +/- 1.5 | 2.0 +/- 1.0 |
| G | DOOR TO QUARTER | 4.5 +/- 1.5 | 0.0 +/- 1.5 |
| H | FENDER/DOOR/QUARTER CHAR LINE U/D | 4.5 +/- 1.5 | 0.0 +/- 1.5 |
| I | DOOR TO SILL | 7.0 +/- 2.0 | 0.0 +/- 1.5 |
| J | GRILLE TO HEADLAMP | 8.3 +/- 3.0 | - |
| K | GRILLE TO FENDER | 6.0 +/- 1.5 | - |
NOTE:
All measurements are in mm.

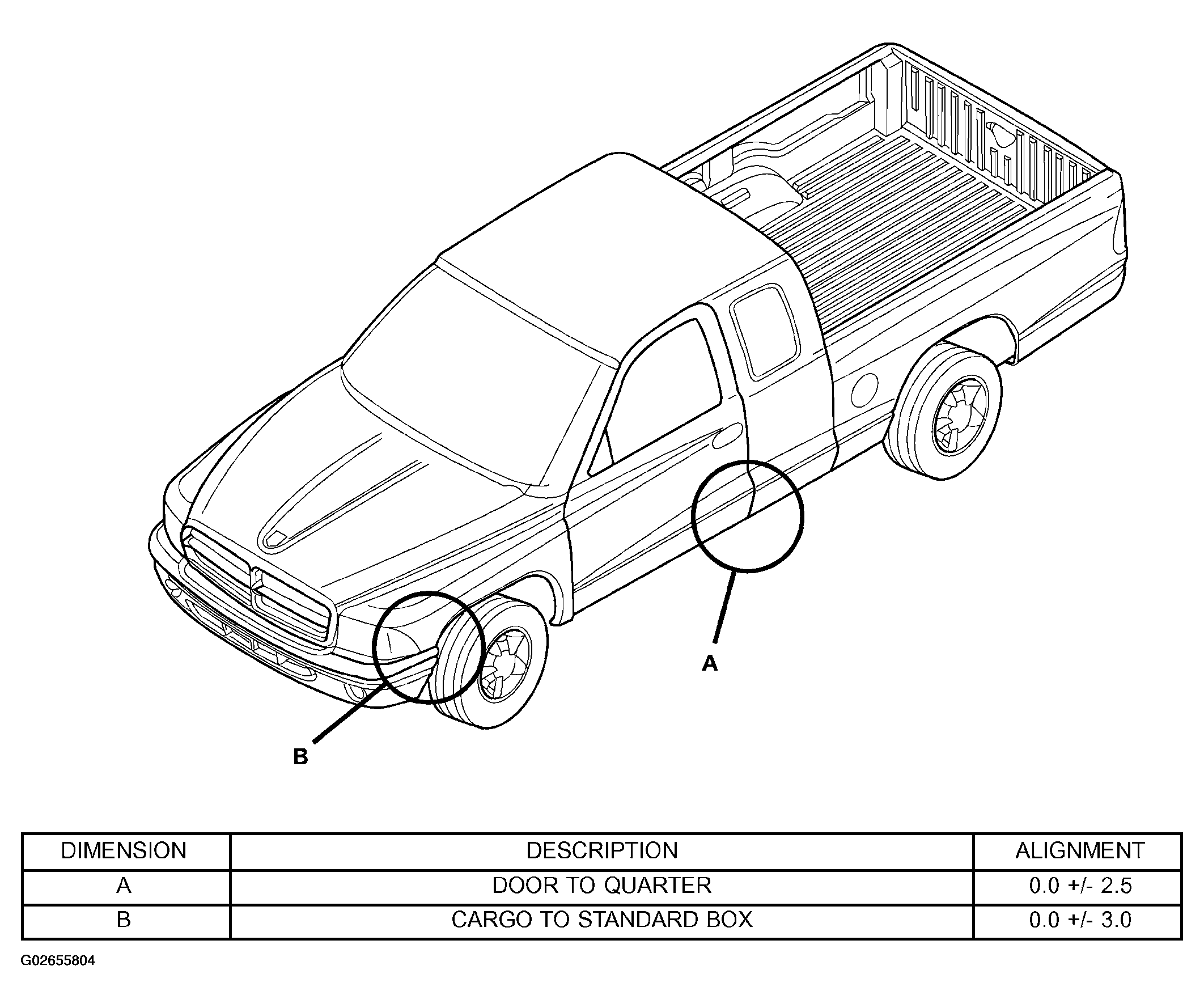

BODY GAP AND FLUSH - EXTENDED CAB SPECIFICATION
| DIMENSION | DESCRIPTION | ALIGNMENT |
|---|---|---|
| A | DOOR TO QUARTER | 0.0 +/- 2.5 |
| B | CARGO TO STANDARD BOX | 0.0 +/- 3.0 |
NOTE:
All measurements are in mm.

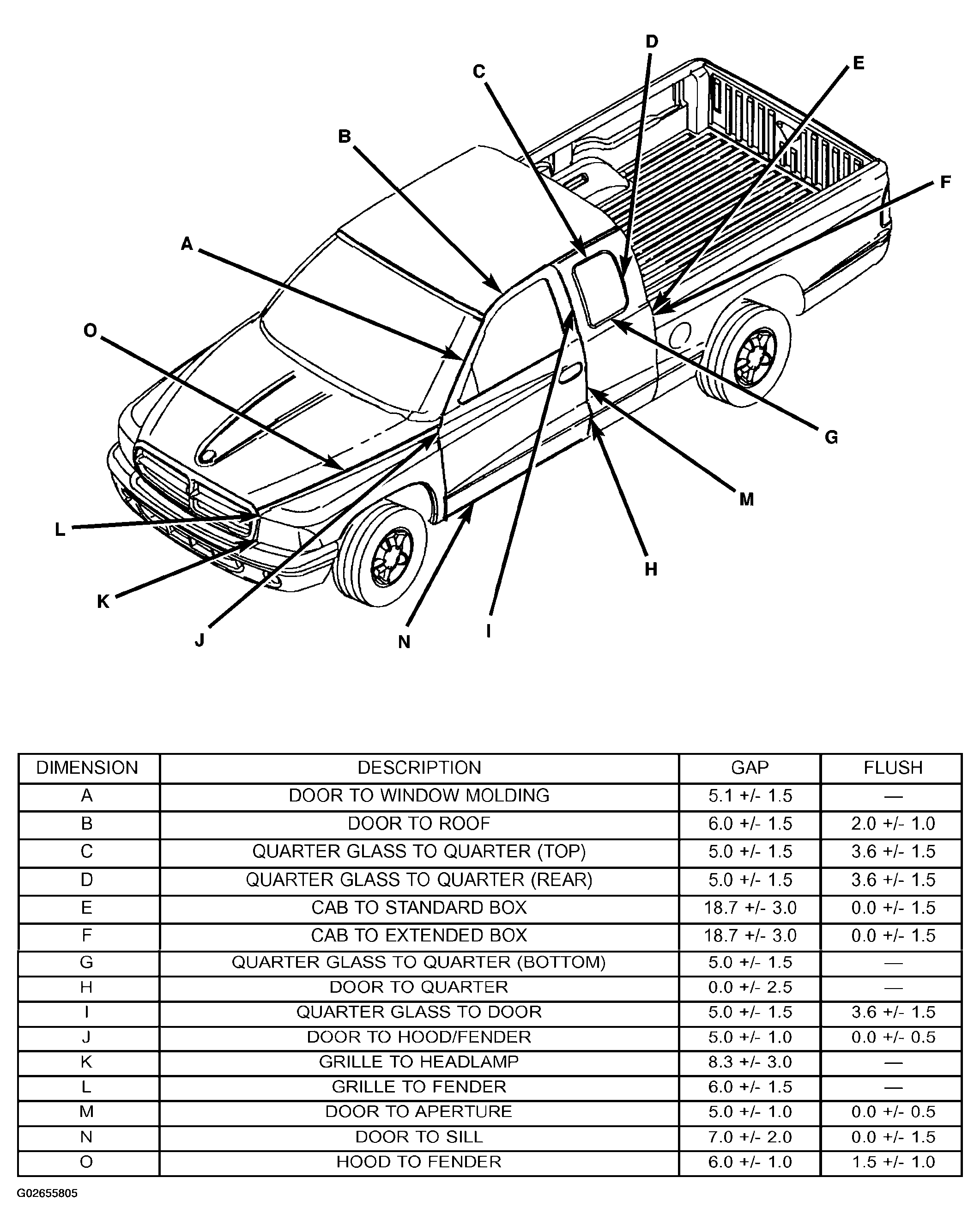

BODY GAP AND FLUSH - EXTENDED CAB SPECIFICATION
| DIMENSION | DESCRIPTION | GAP | FLUSH |
|---|---|---|---|
| A | DOOR TO WINDOW MOLDING | 5.1 +/- 1.5 | - |
| B | DOOR TO ROOF | 6.0 +/- 1.5 | 2.0 +/- 1.0 |
| C | QUARTER GLASS TO QUARTER (TOP) | 5.0 +/- 1.5 | 3.6 +/- 1.5 |
| D | QUARTER GLASS TO QUARTER (REAR) | 5.0 +/- 1.5 | 3.6 +/- 1.5 |
| E | CAB TO STANDARD BOX | 18.7 +/- 3.0 | 0.0 +/- 1.5 |
| F | CAB TO EXTENDED BOX | 18.7 +/- 3.0 | 0.0 +/- 1.5 |
| G | QUARTER GLASS TO QUARTER (BOTTOM) | 5.0 +/- 1.5 | - |
| H | DOOR TO QUARTER | 0.0 +/- 2.5 | - |
| I | QUARTER GLASS TO DOOR | 5.0 +/- 1.5 | 3.6 +/- 1.5 |
| J | DOOR TO HOOD/FENDER | 5.0 +/- 1.0 | 0.0 +/- 0.5 |
| K | GRILLE TO HEADLAMP | 8.3 +/- 3.0 | - |
| L | GRILLE TO FENDER | 6.0 +/- 1.5 | - |
| M | DOOR TO APERTURE | 5.0 +/- 1.0 | 0.0 +/- 0.5 |
| N | DOOR TO SILL | 7.0 +/- 2.0 | 0.0 +/- 1.5 |
| O | HOOD TO FENDER | 6.0 +/- 1.0 | 1.5 +/- 1.0 |
NOTE:
All measurements are in mm.

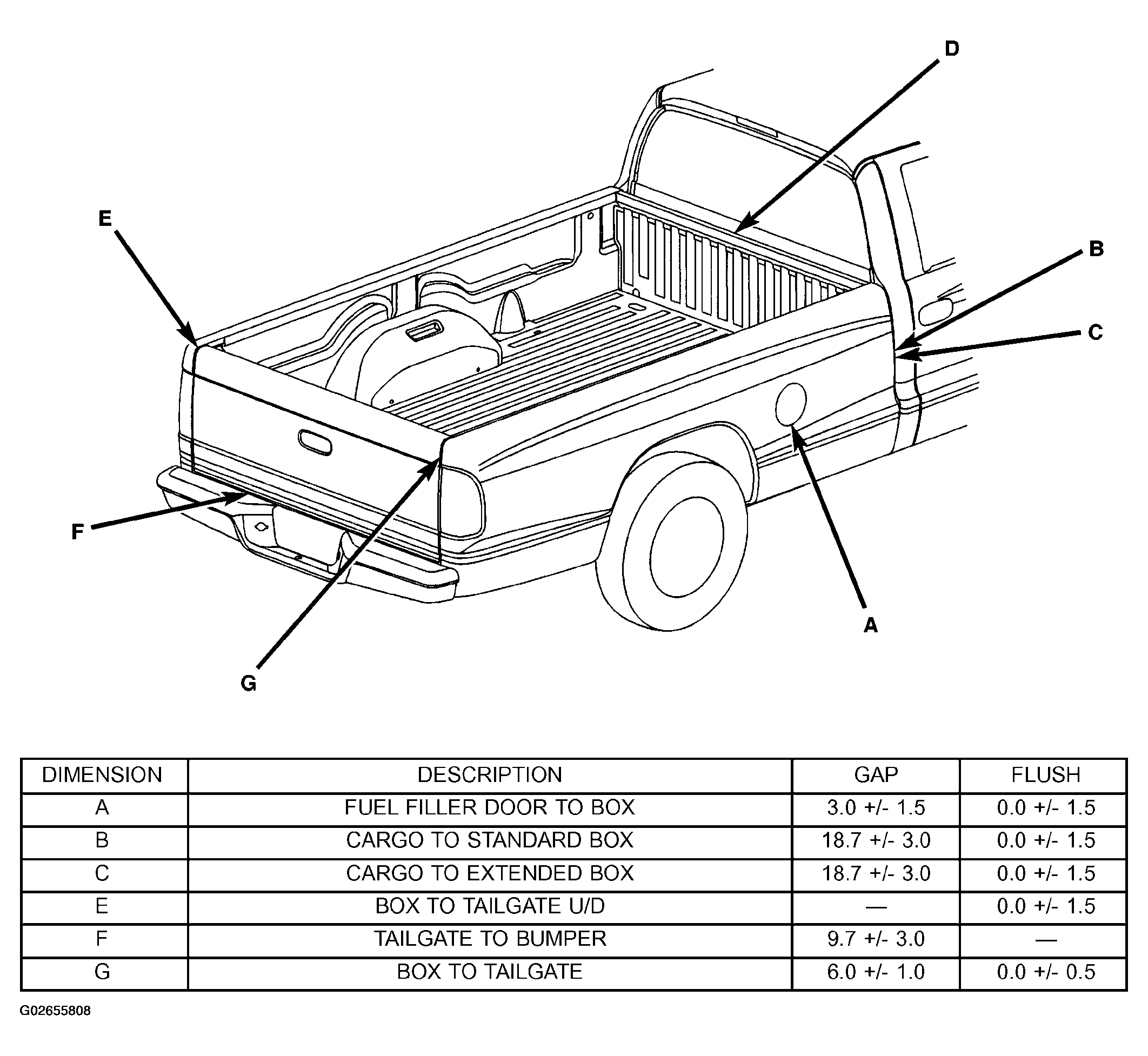

BODY GAP AND FLUSH - CARGO BOX SPECIFICATION
| DIMENSION | DESCRIPTION | GAP | FLUSH |
|---|---|---|---|
| A | FUEL FILLER DOOR TO BOX | 3.0 +/- 1.5 | 0.0 +/- 1.5 |
| B | CARGO TO STANDARD BOX | 18.7 +/- 3.0 | 0.0 +/- 1.5 |
| C | CARGO TO EXTENDED BOX | 18.7 +/- 3.0 | 0.0 +/- 1.5 |
| E | BOX TO TAILGATE U/D | - | 0.0 +/- 1.5 |
| F | TAILGATE TO BUMPER | 9.7 +/- 3.0 | - |
| G | BOX TO TAILGATE | 6.0 +/- 1.0 | 0.0 +/- 0.5 |
NOTE:
All measurements are in mm.

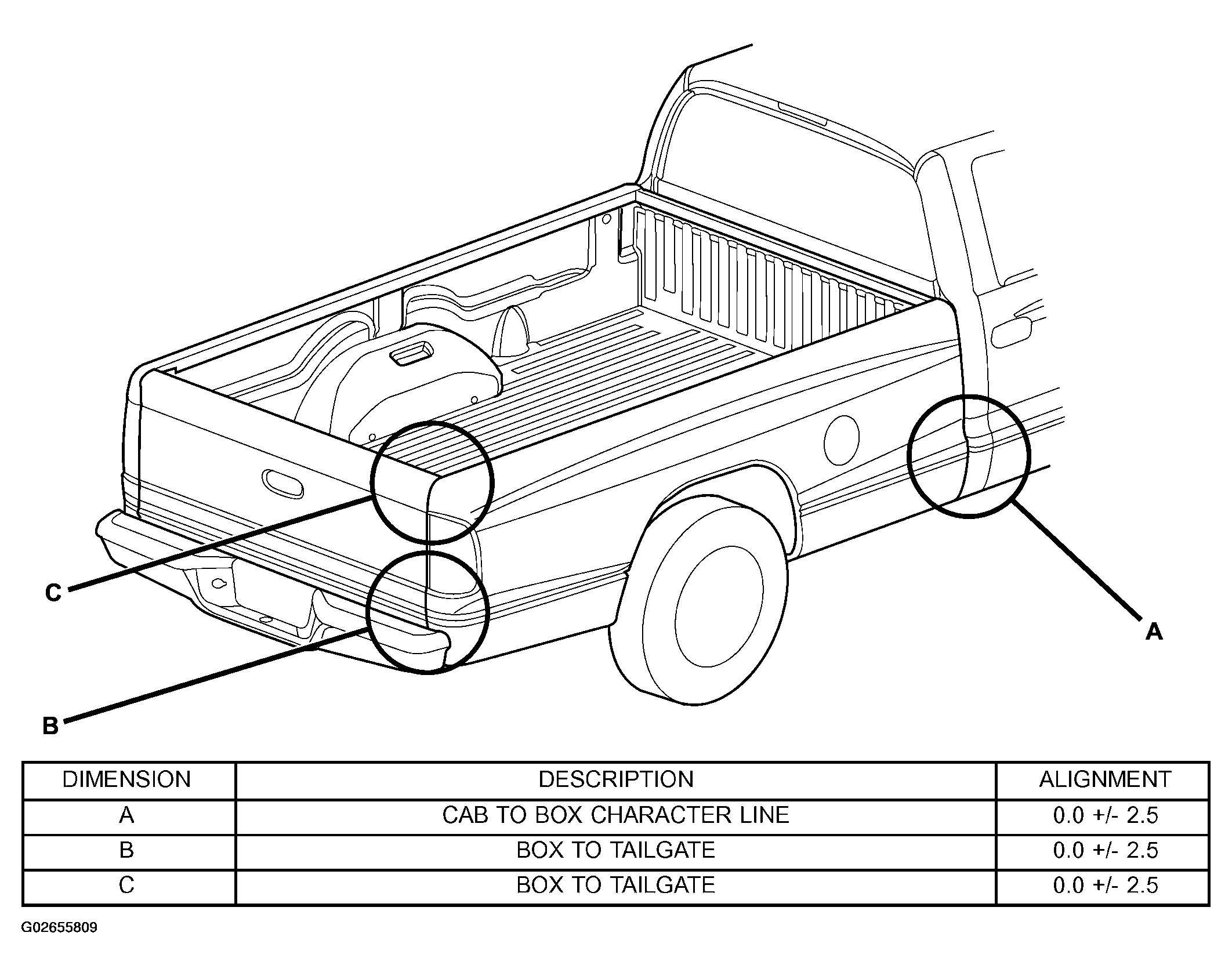

BODY GAP AND FLUSH - CARGO BOX SPECIFICATION
| DIMENSION | DESCRIPTION | ALIGNMENT |
|---|---|---|
| A | CAB TO BOX CHARACTER LINE | 0.0 +/- 2.5 |
| B | BOX TO TAILGATE | 0.0 +/- 2.5 |
| C | BOX TO TAILGATE | 0.0 +/- 2.5 |
NOTE:
All measurements are in mm.
