Wheel Speed Sensors Connector End Views

WARNING: This page is about a different car, the 2004 Dodge Dakota. However, it is still accessible from the selected car via links, so may be relevant.

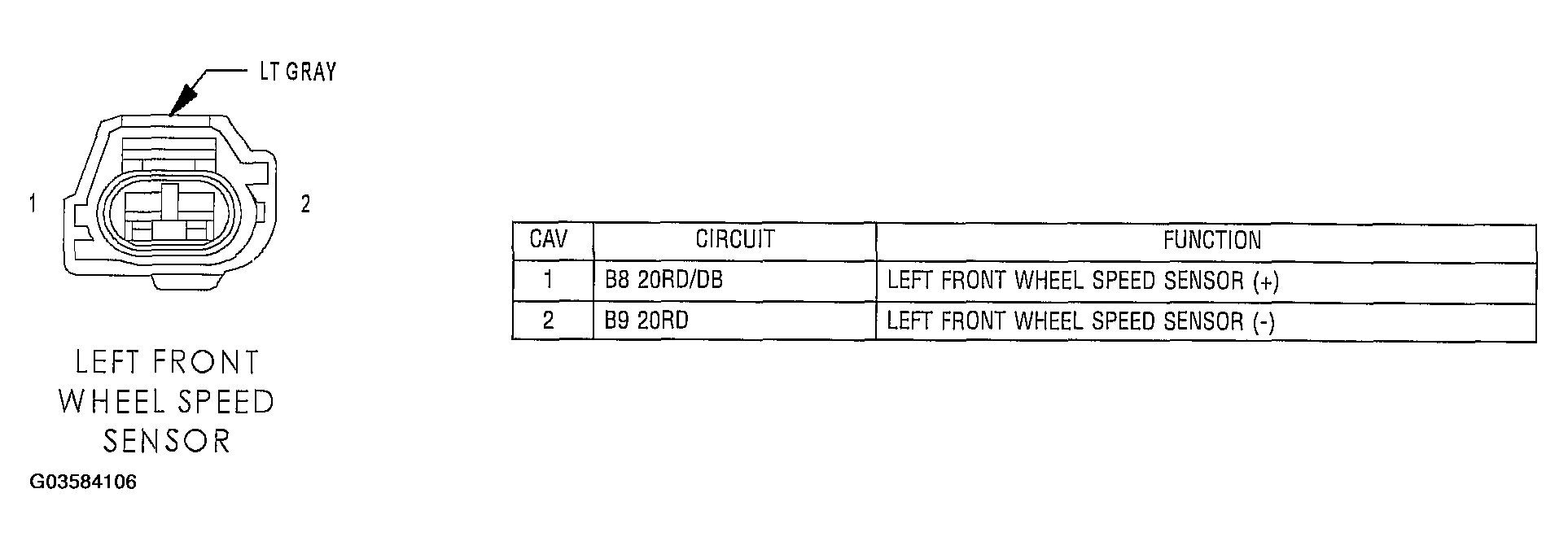

Fig 1: Identifying Left Front Wheel Speed Sensor - LT Gray 2 Way
G03584106Courtesy of DAIMLERCHRYSLER CORP.

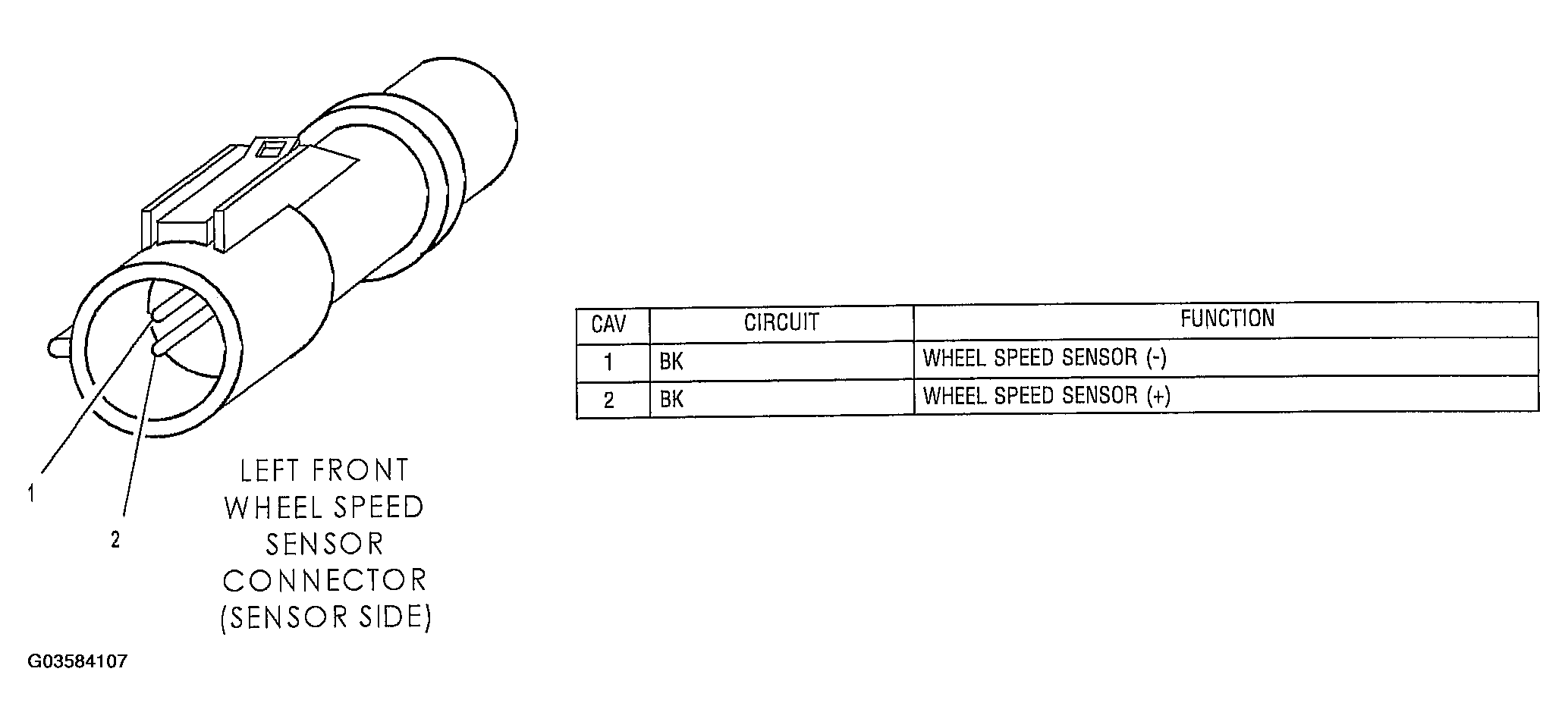

Fig 2: Identifying Left Front Wheel Speed Sensor Connector (Sensor Side) - 2 Way
G03584107Courtesy of DAIMLERCHRYSLER CORP.

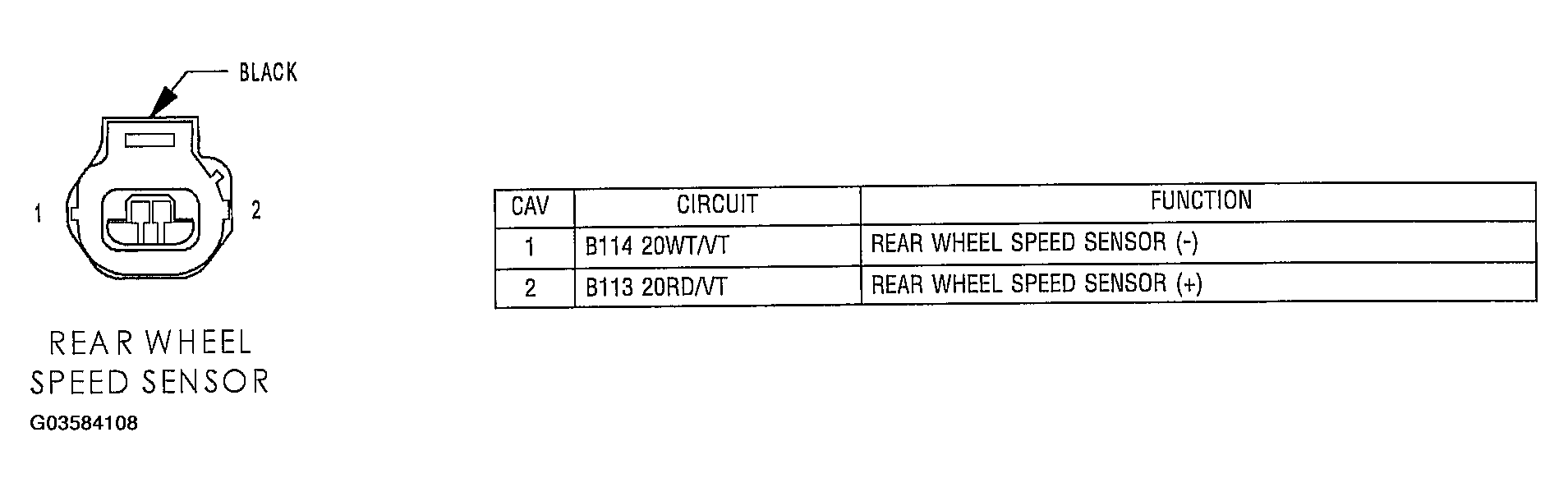

Fig 3: Identifying Rear Wheel Speed Sensor - Black 2 Way
G03584108Courtesy of DAIMLERCHRYSLER CORP.

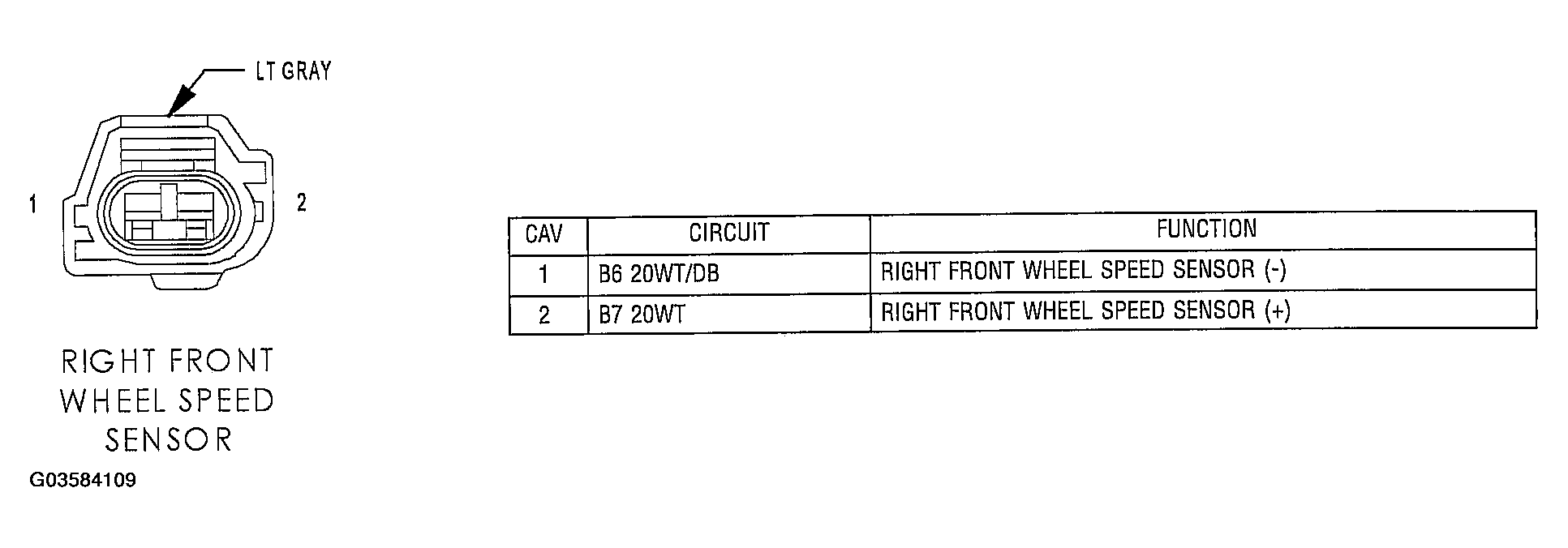

Fig 4: Identifying Right Front Wheel Speed Sensor - LT Gray 2 Way
G03584109Courtesy of DAIMLERCHRYSLER CORP.

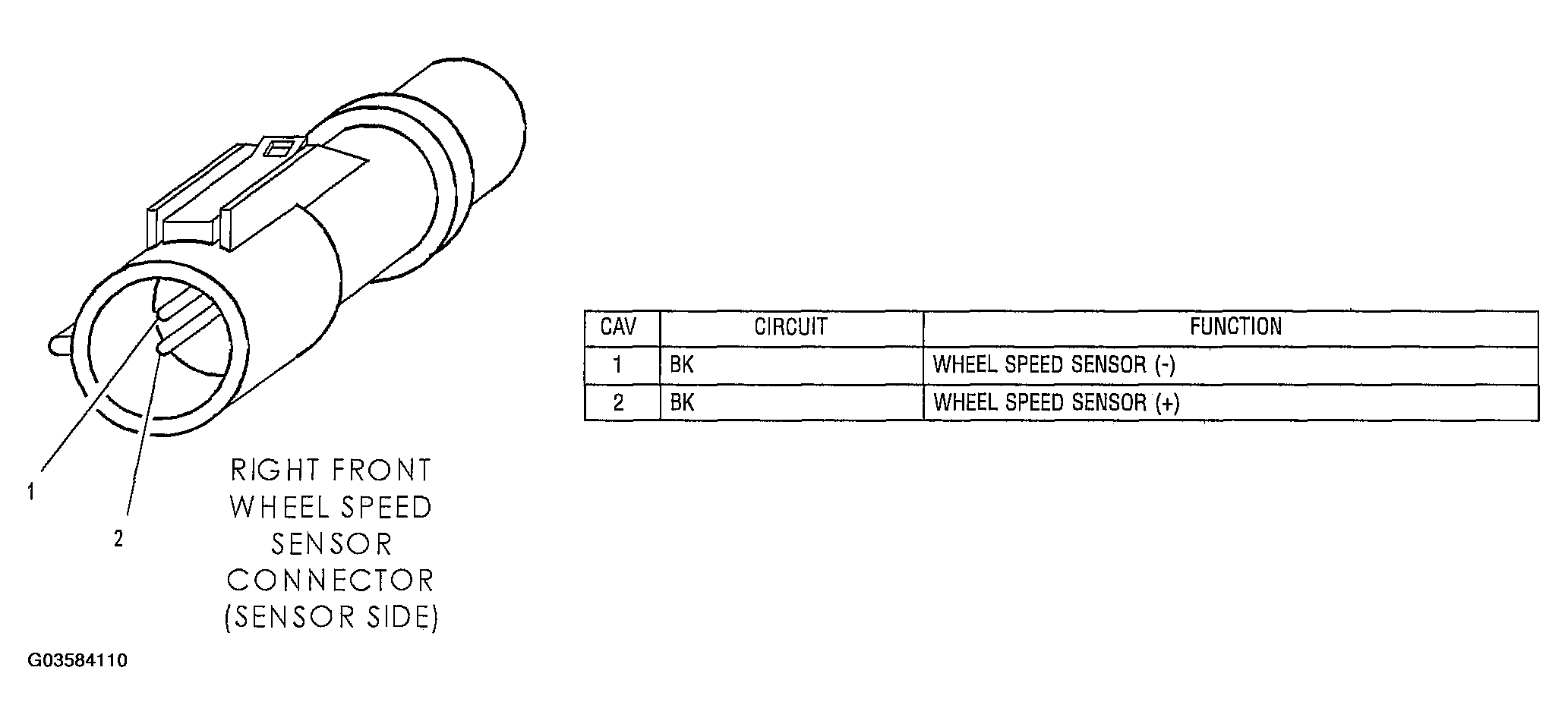

Fig 5: Identifying Right Front Wheel Speed Sensor Connector (Sensor Side) - 2 Way
G03584110Courtesy of DAIMLERCHRYSLER CORP.
