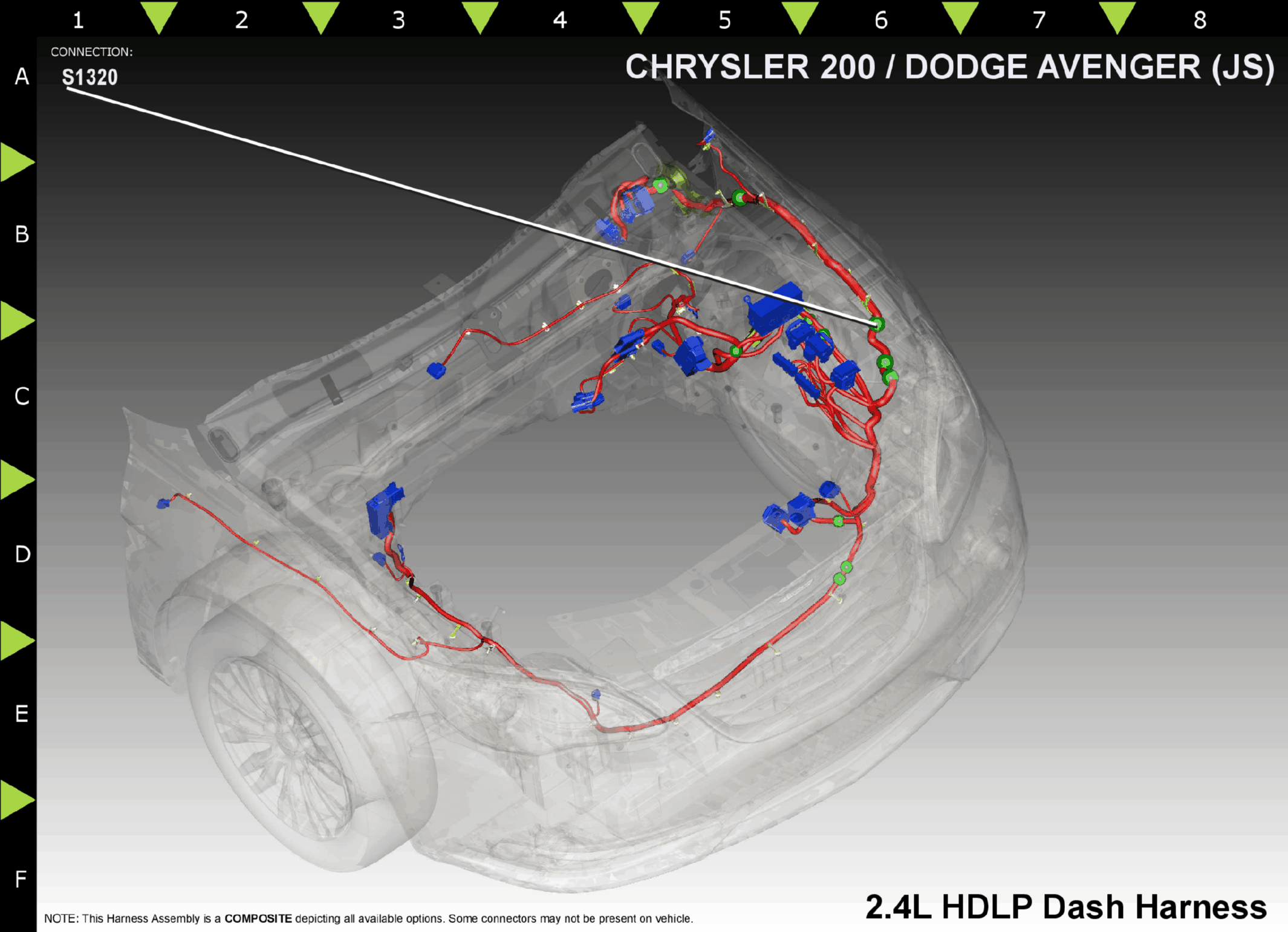

S126 (S1320)
Harness-Family: HDLP_Dash
Color: ~~
Gender: MALE
Part Number: NA
Part Description: Not Available
Connector No: S1320
Option: ~~
Repair Kit Part Number: Not Available
Cavity Count:
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | F202 | PK/WT | 18 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 2 | F202 | PK/WT | 18 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 3 | F202 | PK/WT | 18 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 4 | F202 | PK/WT | 18 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 5 | F202 | PK/WT | 18 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 6 | F202 | PK/WT | 18 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 7 | F202 | PK/WT | 20 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
|
|||||||
