Sealer Locations - Convertible
SEALER LOCATIONS MATRIX
| DESCRIPTION | FIGURE |
|---|---|

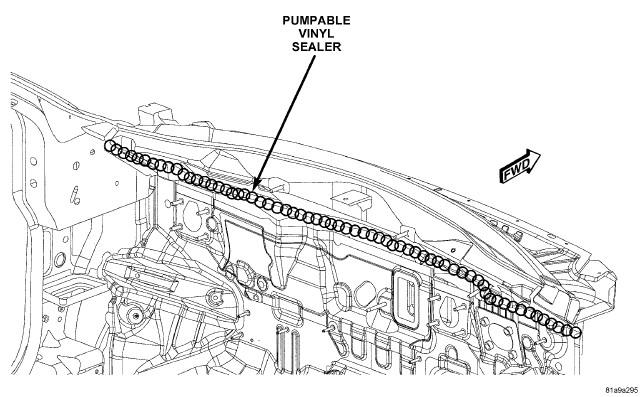

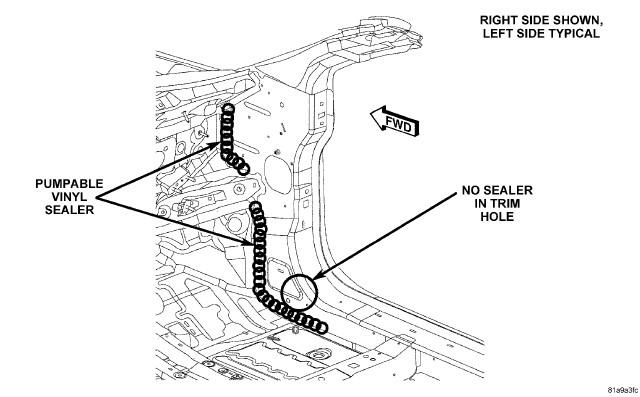

| Cowl Top Upper Panel | Fig 1 |

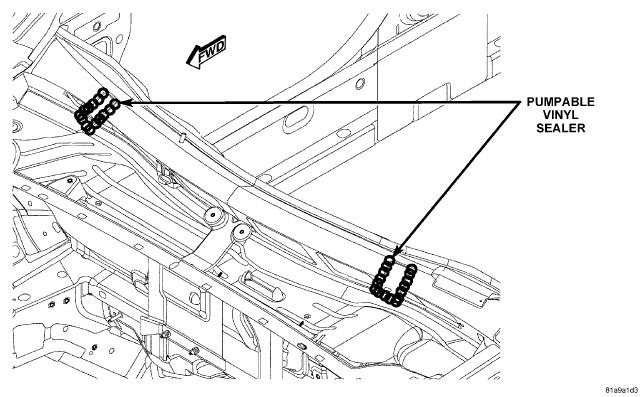

| Dash Panel/Cowl Side | Fig 2 |

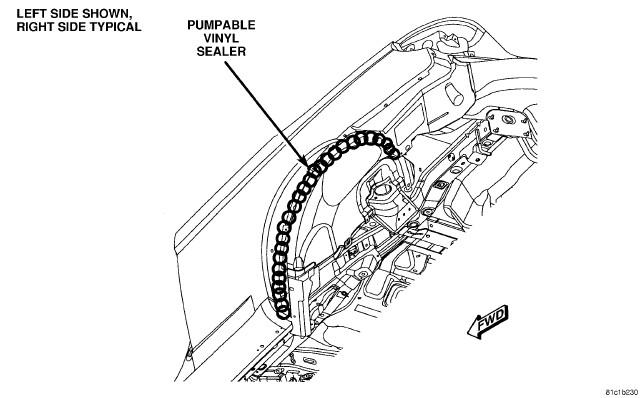

| Dash Panel/Front Floor Pan | Fig 3 |

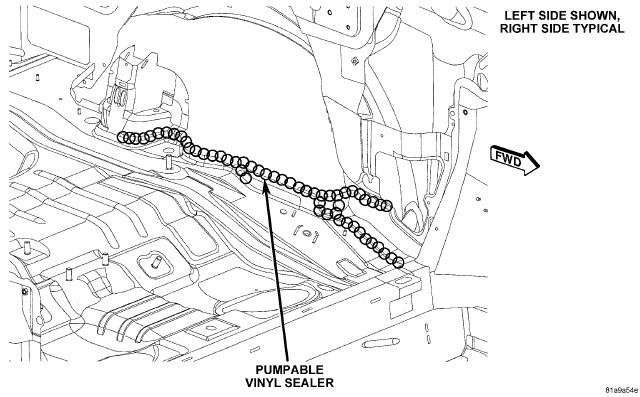

| Floor Pan/Rear Crossmember | Fig 4 |

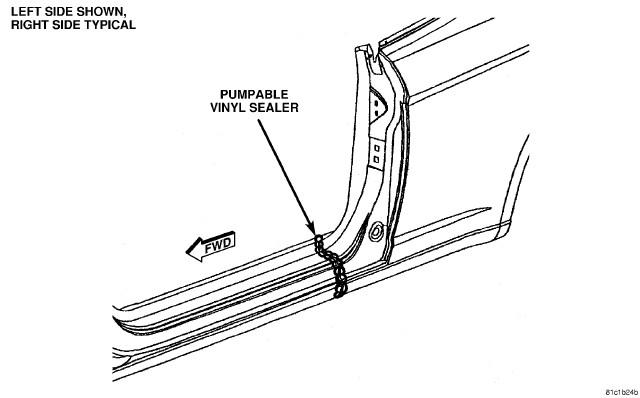

| Inner Cowl Top/Dash Panel | Fig 5 |

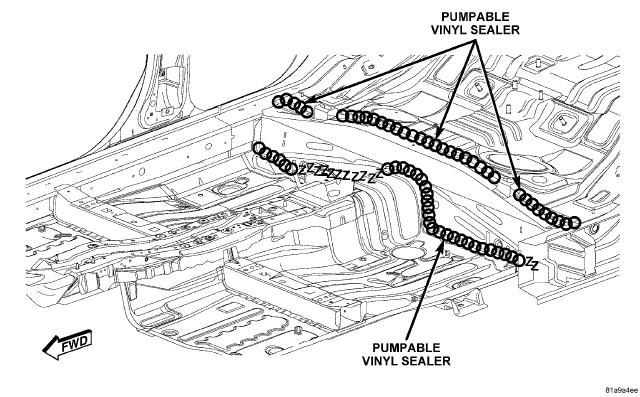

| Inner Rear Quarter/Wheelhouse (1 of 4) | Fig 6 |

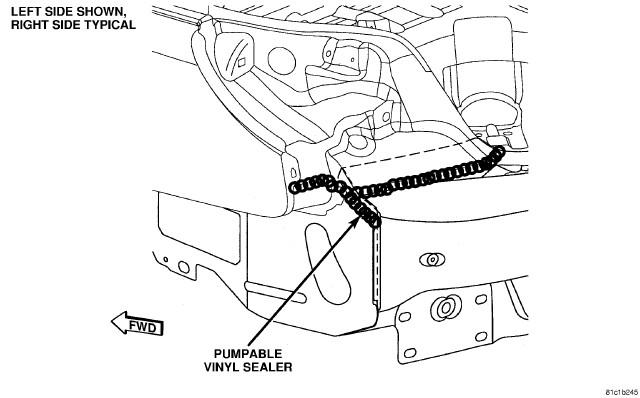

| Inner Rear Quarter/Wheelhouse (2 of 4) | Fig 7 |

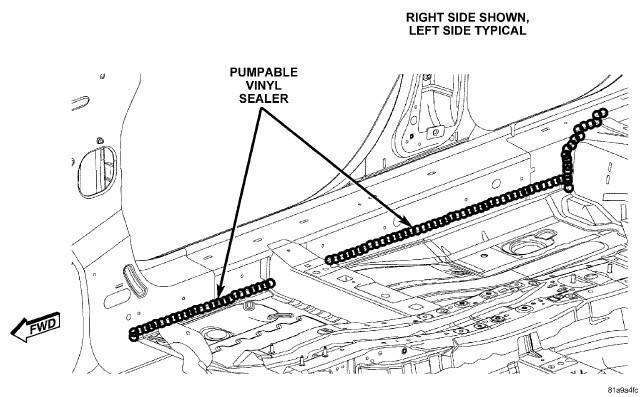

| Inner Rear Quarter/Wheelhouse (3 of 4) | Fig 8 |
| Inner Rear Quarter/Wheelhouse (4 of 4) | Fig 9 |
| Inner Sill (1 of 2) | Fig 10 |
| Inner Sill (2 of 2) | Fig 11 |
| Panel Cowl Top/Cowl Sides | Fig 12 |
| Rear Closeout Panel/Quarter Extension | Fig 13 |
| Rear Floor Pan/Inner Wheelhouse | Fig 14 |
| Rear Floor Pan/Wheelhouse/Sill | Fig 15 |
| Rear Floor Pan/Quarter Panel/Wheelhouse | Fig 16 |

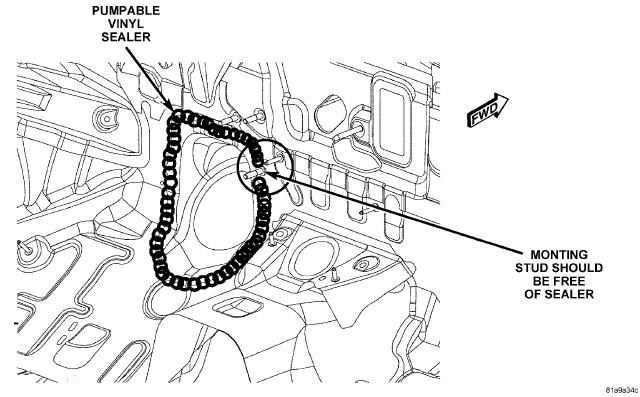

| Steering Bracket Shaft/Dash Panel | Fig 17 |

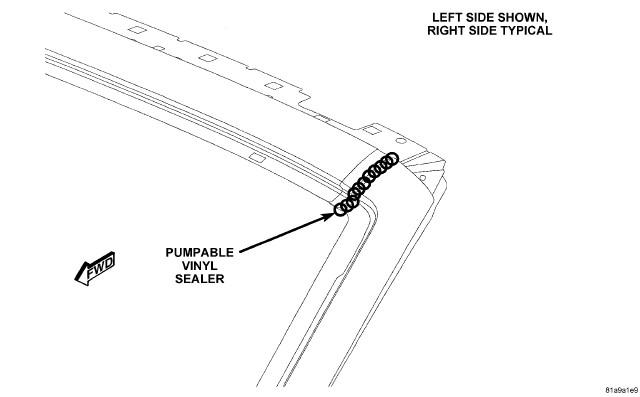

| Windshield Header/A-Pillar | Fig 18 |
| Rear Quarter Inner/Wheelhouse | Fig 19 |
| Rear Quarter Outer/Rear Quarter Reinforcement | Fig 20 |
| Rear Tail Lamp Can/Rear Reinforcement | Fig 21 |
| Panel Rear Quarter Outer/Sill Outer | Fig 22 |
| Rear Quarter Outer/Quarter Upper Reinforcement and Lamp | Fig 23 |
