Section 3 (40TE Automatic Transmission (Service Information)): Removal: Removal

WARNING: This page is about a different variant/trim than selected.

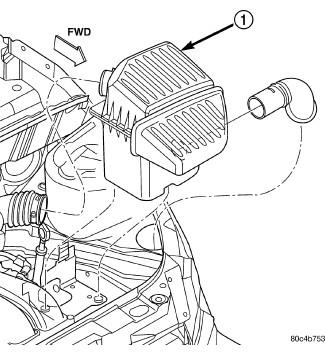

Fig 1: Air Cleaner Assembly Removal/Installation
GC0115514Courtesy of CHRYSLER LLC
1 - AIR CLEANER ASSEMBLY
  1. Disconnect battery cables.
  2. Remove air cleaner assembly (1) .

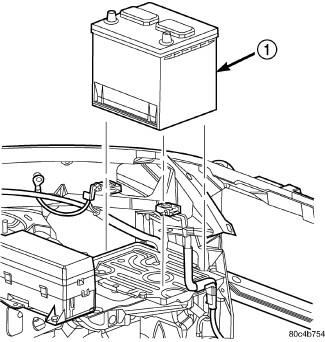

    Fig 2: Battery Removal/Installation
    GC0115515Courtesy of CHRYSLER LLC
    1 - BATTERY
  3. Remove battery (1) .

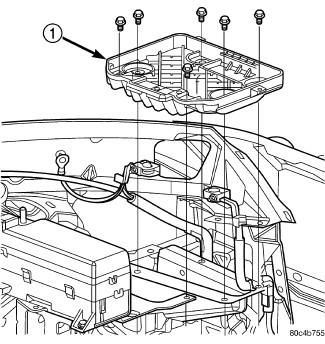

    Fig 3: Battery Tray Removal/Installation
    GC0114445Courtesy of CHRYSLER LLC
  4. Remove battery tray (1) .

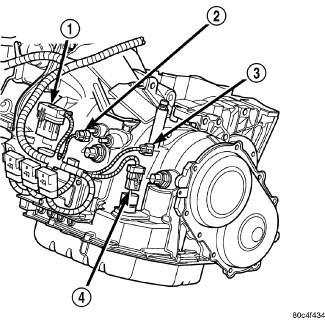

    Fig 4: Component Connector Location
    GC0115564Courtesy of CHRYSLER LLC
    1 - SOLENOID/PRESSURE SWITCH ASSY. CONNECTOR
    2 - INPUT SPEED SENSOR CONNECTOR
    3 - OUTPUT SPEED SENSOR CONNECTOR
    4 - TRANSMISSION RANGE SENSOR CONNECTOR
  5. Remove uppermost starter-to-transaxle bellhousing bolt and remove transaxle dipstick AND tube. Plug hole to prevent debris from entering transaxle.
  6. Disconnect gearshift cable from manual valve lever. Remove gearshift cable from trans mount bracket and position cable out of the way.
  7. Using Release Tool 8875A, disconnect transaxle oil cooler lines.
  8. Disconnect input speed sensor connector (2) .
  9. Disconnect output speed sensor connector (3).
  10. Disconnect transmission range sensor connector (4).
  11. Disconnect solenoid/pressure switch assembly connector (1).
    Fig 5: Power Steering Hose to Structural Collar
    GC0114553Courtesy of CHRYSLER LLC
    1 - POWER STEERING HOSE
    2 - BOLT
  12. Raise vehicle on hoist.
  13. Remove front wheel covers (if equipped) and front wheel/tire assemblies.
  14. Remove left splash shield.
  15. Remove left and right halfshaft assemblies. Refer to DIFFERENTIAL AND DRIVELINE for proper procedures.
  16. Disconnect power steering hose from structural collar (1) .

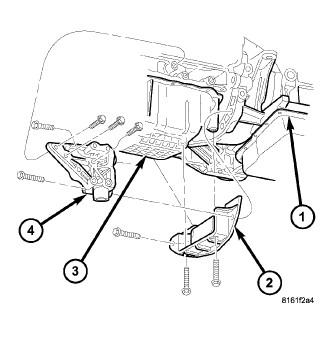

    Fig 6: LEFT LATERAL STRUT/COLLAR
    GC0115565Courtesy of CHRYSLER LLC
    1 - TRANSAXLE
    2 - COLLAR
    3 - OIL PAN
    4 - STRUT
  17. Remove the left engine-to-transaxle lateral bending brace and structural collar (2) .

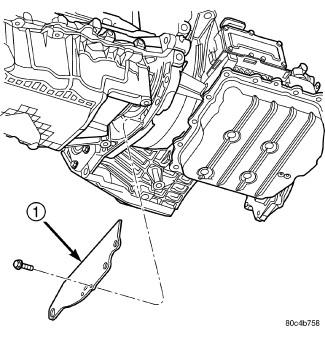

    Fig 7: Bellhousing Dust Cover Removal/Installation
    GC0115566Courtesy of CHRYSLER LLC
    1 - DUST COVER (IF EQUIPPED)
  18. Remove bellhousing dust cover (1) .

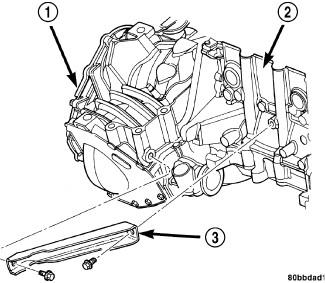

    Fig 8: Right Lateral Bending Brace Removal/Installation-Typical
    GC0115567Courtesy of CHRYSLER LLC
    1 - TRANSAXLE
    2 - ENGINE
    3 - LATERAL BENDING BRACE
  19. Remove the right engine-to-transaxle lateral bending brace (3) .

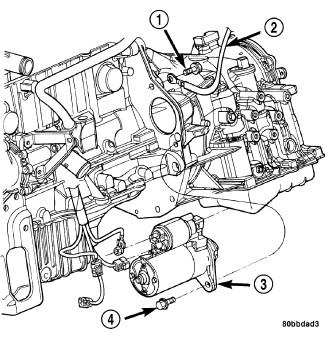

    Fig 9: Starter Motor Removal/Installation-Typical
    GC0114304Courtesy of CHRYSLER LLC
    1 - BOLT
    2 - GROUND
    3 - STARTER
    4 - BOLT
  20. Disconnect starter motor electrical connections.
  21. Remove starter motor (3) .
  22. Remove lower starter-to-transaxle bellhousing lower bolt and position starter motor out of the way.

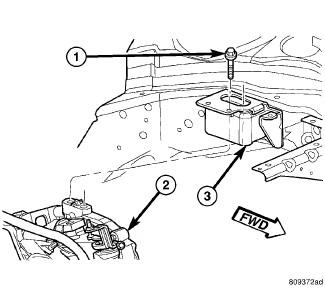

    Fig 10: Transaxle Upper Mount
    GC0114461Courtesy of CHRYSLER LLC
  23. Remove gearshift cable bracket. Position cable out of the way.
  24. Remove four drive plate-to-torque converter bolts.
  25. Support engine assembly with screw jack and wood block.
  26. Remove transmission upper mount to bracket bolts (1) .

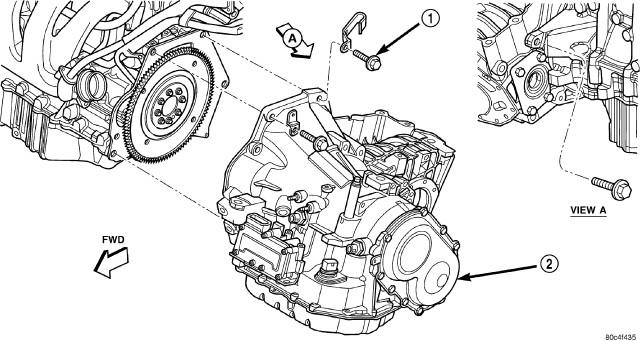

    Fig 11: Transaxle Removal/Installation
    GC0115568Courtesy of CHRYSLER LLC
    1 - BOLT (3)
    2 - TRANSAXLE
  27. Lower engine/transaxle to gain access to and remove transaxle-to-engine bolts (1) .
  28. Remove transaxle (2) from vehicle.
  29. If replacing transaxle, remove upper mount bracket and gearshift cable bracket and transfer to new/replacement transaxle.
