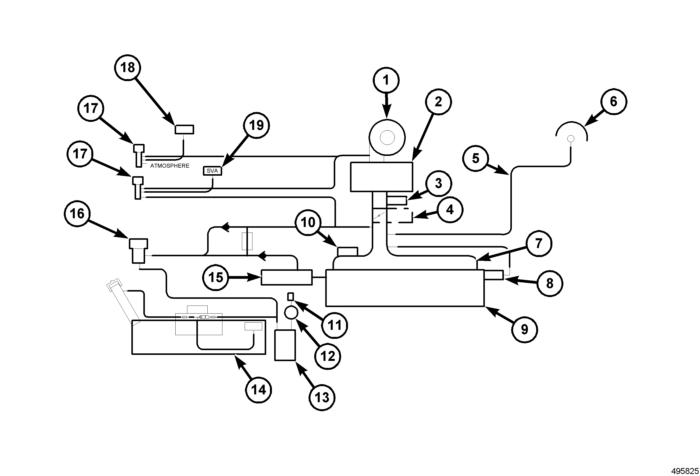

Hose Routing- SRT4
WARNING: This page is about a different car, the 2009 Dodge Caliber. However, it is still accessible from the selected car via links, so may be relevant.
| 1. TURBOCHARGER | 11. FILTER |
| 2. CHARGE AIR COOLER | 12. EVAPORATIVE SYSTEM INTEGRITY MODULE (ESIM) |
| 3. THROTTLE INLET PRESSURE (TIP) | 13. EVAP CANISTER |
| 4. ENGINE THROTTLE CONTROL (ETC) | 14. FUEL TANK |
| 5. TO MANIFOLD VACUUM/PRESSURE SOURCE | 15. AIR FILTER ASSEMBLY |
| 6. BRAKE BOOSTER | 16. LINER PURGE VALVE |
| 7. INTAKE MANIFOLD | 17. SOLENOID |
| 8. POSITIVE CRANKCASE VENTILATION (PCV) VALVE | 18. WASTEGATE |
| 9. VALVE COVER | 19. SURGE VALVE ACTUATOR |
| 10. MANIFOLD ABSOLUTE PRESSURE (MAP) VALVE | - |
Turbocharged vehicles are equipped with two solenoids that are PCM controlled. A vacuum harness connects the solenoids to their respective components.
