Gas Engine
WARNING: This page is about a different car, the 2009 Dodge Caliber. However, it is still accessible from the selected car via links, so may be relevant.
| 1 - POWER STEERING PUMP |
| 2 - ACCESSORY DRIVE BELT |
| 3 - GENERATOR |
| 4 - CRANKSHAFT PULLEY |
| 5 - LOWER IDLER PULLEY |
| 6 - CRANKSHAFT PULLEY |
| 7 - WATER PUMP PULLEY |
| 8 - ACCESSORY DRIVE BELT TENSIONER |
| 9 - UPPER IDLER PULLEY |
- Position accessory drive belt tensioner (8) and install mounting bolt (1). Tighten bolt (1) to 24 N.m (212 in. lbs.).
- Install accessory drive belt. See Cooling/Accessory Drive/BELT, Serpentine - Installation .

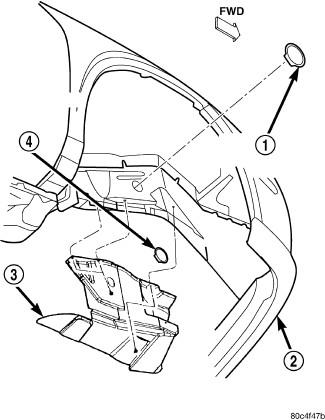

1 - RIGHT MOUNT BOLT ACCESS PLUG 2 - FASCIA 3 - SPLASH SHIELD 4 - CRANKSHAFT BOLT ACCESS PLUG - Install belt splash shield (3).
- Lower vehicle.
