Manifold Air Flow (MAF) Sensor: Installation
WARNING: This page is about a different car, the 2006 Chrysler PT Cruiser. However, it is still accessible from the selected car via links, so may be relevant.

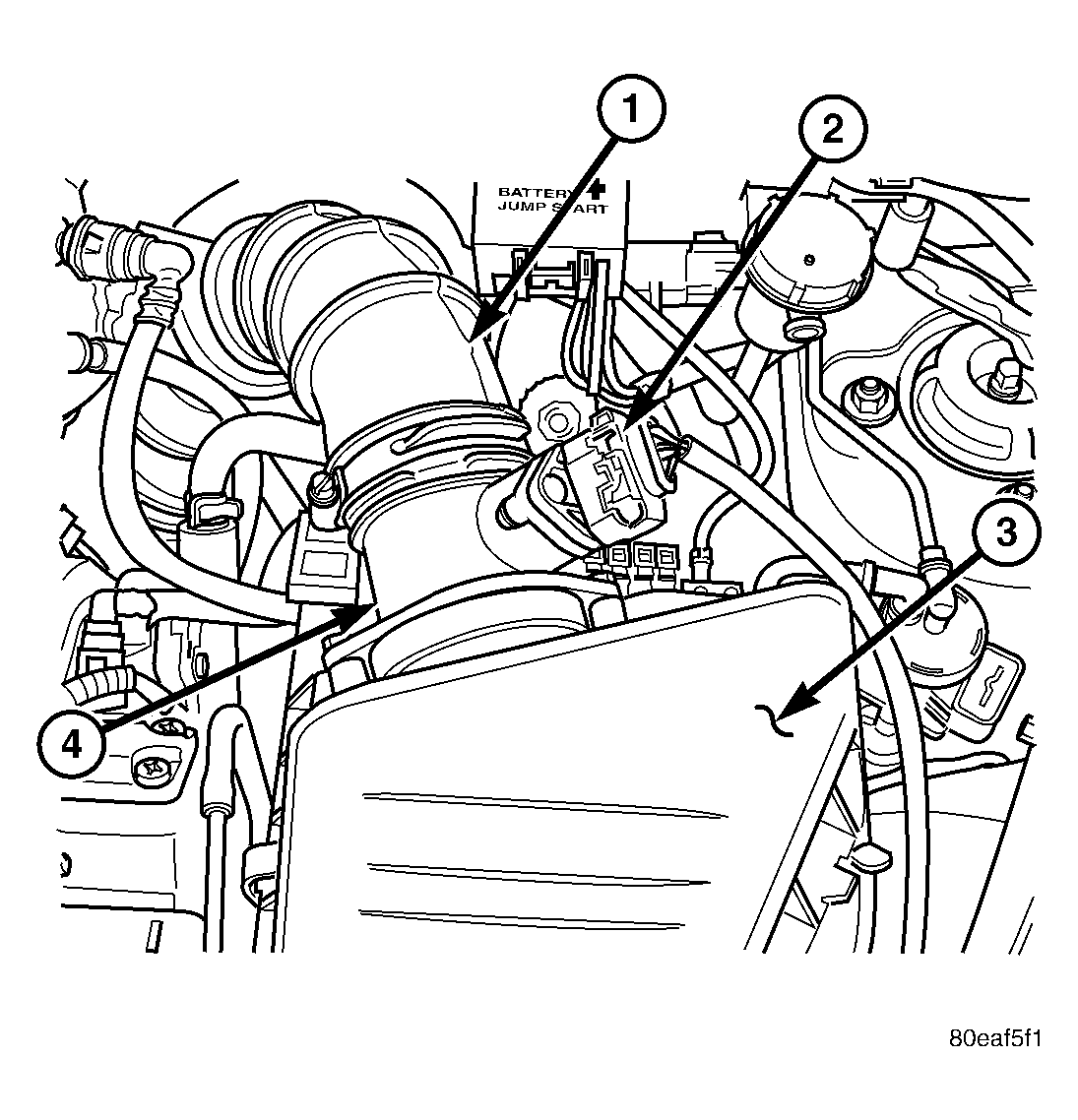

Courtesy of DAIMLERCHRYSLER CORP.
| 1 - AIR CLEANER TO TURBOCHARGER HOSE |
| 2 - MAF SENSOR ELECTRICAL CONNECTOR |
| 3 - AIR CLEANER HOUSING |
| 4 - MAF SENSOR |
- Position mass air flow (MAF) sensor (4) to air cleaner housing (3) and tighten bolts. See Fig 1.
- Connect air cleaner to turbocharger hose (1) at MAF sensor (4). See Fig 1.
- Connect MAF sensor (4) electrical connector. See Fig 1.
- Connect negative battery cable.
