Crankshaft Sprocket
WARNING: This page is about a different car, the 2010 Dodge Charger and 2010 Chrysler 300. However, it is still accessible from the selected car via links, so may be relevant.

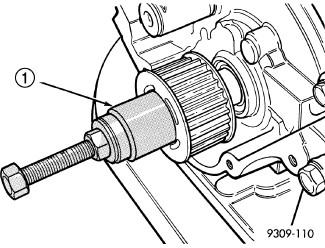

| 1 - INSTALL WITH SPECIAL TOOL 6641 WITH 12 mm SCREW C-4685-C1 AND THRUST BEARING AND WASHER |
CAUTION:
To ensure proper installation depth of crankshaft sprocket, Sprocket Installer 6641 must be used.
- Install crankshaft sprocket using Special Tools 6641 (1) and C-4685-C1.
- Install timing belt. See Engine/Valve Timing/BELT and SPROCKETS, Timing - Installation .
