Checking A No Crank Condition: Notes
WARNING: This page is about a different car, the 2010 Dodge Charger and 2010 Chrysler 300. However, it is still accessible from the selected car via links, so may be relevant.

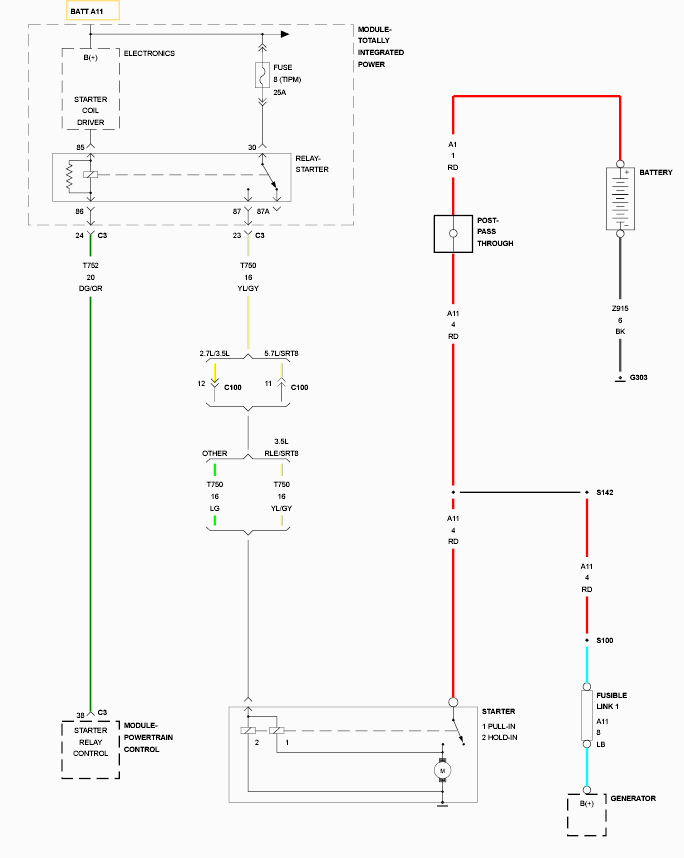

For a complete wiring diagram, refer to appropriate SYSTEM WIRING DIAGRAMS article(s).
| Possible Causes |
|---|
| MECHANICAL CONDITION |
| SHIFT CABLE ADJUSTMENT |
| BATTERY CIRCUIT RESISTANCE TOO HIGH |
| (T752) STARTER RELAY CONTROL CIRCUIT SHORTED TO VOLTAGE |
| (T752) STARTER RELAY CONTROL CIRCUIT SHORTED TO GROUND |
| (T752) STARTER RELAY CONTROL CIRCUIT OPEN OR EXCESSIVE RESISTANCE |
| (T750) STARTER RELAY OUTPUT CIRCUIT SHORTED TO VOLTAGE |
| (T750) STARTER RELAY OUTPUT CIRCUIT SHORTED TO GROUND |
| (T750) STARTER RELAY OUTPUT CIRCUIT OPEN OR EXCESSIVE RESISTANCE |
| STARTER RELAY |
| STARTER |
| TOTALLY INTEGRATED POWER MODULE (TIPM) |
| POWERTRAIN CONTROL MODULE (PCM) |
