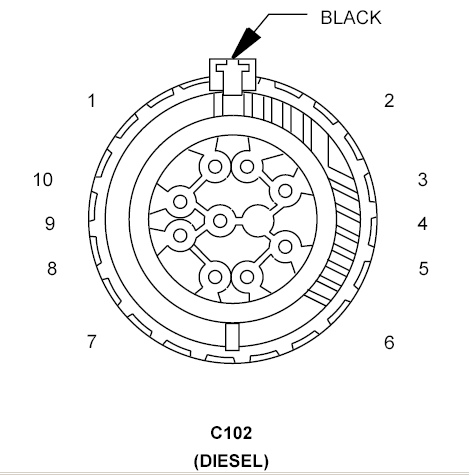

Inline (Diesel) Connector End View (C102)
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2009 Jeep Patriot, 2009 Jeep Compass, 2008 Jeep Patriot, 2008 Jeep Compass, and 2007 Jeep Patriot. However, it is still accessible from the selected car via links, so may be relevant.
C102 - BLACK 10 WAY (DIESEL) FEMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | K613 16BR/WT | FUEL INJECTOR 3 LOW-SIDE CONTROL |
| 2 | K612 16BR/LG | FUEL INJECTOR 2 LOW-SIDE CONTROL |
| 3 | A203 16BK/DB | GLOW PLUG 2 CONTROL |
| 4 | - | - |
| 5 | A202 16BK/RD | GLOW PLUG 1 CONTROL |
| 6 | K614 16BR/LB | FUEL INJECTOR 4 LOW-SIDE CONTROL |
| 7 | K611 16BR/RD | FUEL INJECTOR 1 LOW-SIDE CONTROL |
| 8 | A204 16BK/DG | GLOW PLUG 3 CONTROL |
| 9 | K663 14BR/YL | FUEL INJECTOR HIGH-SIDE COMMON |
| 10 | A208 16BK/GY | GLOW PLUG 4 CONTROL |
C102 - BLACK 10 WAY (DIESEL) MALE
| CAV | CIRCUIT | FUNCTION |
| 1 | K613 14GY/BR | FUEL INJECTOR 3 LOW-SIDE CONTROL |
| 2 | K612 14YL/BR | FUEL INJECTOR 2 LOW-SIDE CONTROL |
| 3 | A203 14RD/BR | GLOW PLUG 2 CONTROL |
| 4 | - | - |
| 5 | A202 14RD/WT | GLOW PLUG 1 CONTROL |
| 6 | K614 14WT/BR | FUEL INJECTOR 4 LOW-SIDE CONTROL |
| 7 | K611 14OR/BR | FUEL INJECTOR 1 LOW-SIDE CONTROL |
| 8 | A204 14RD/YL | GLOW PLUG 3 CONTROL |
| 9 | K663 14BR/GY | FUEL INJECTOR HIGH-SIDE COMMON |
| 10 | A208 14RD/OR | GLOW PLUG 4 CONTROL |
