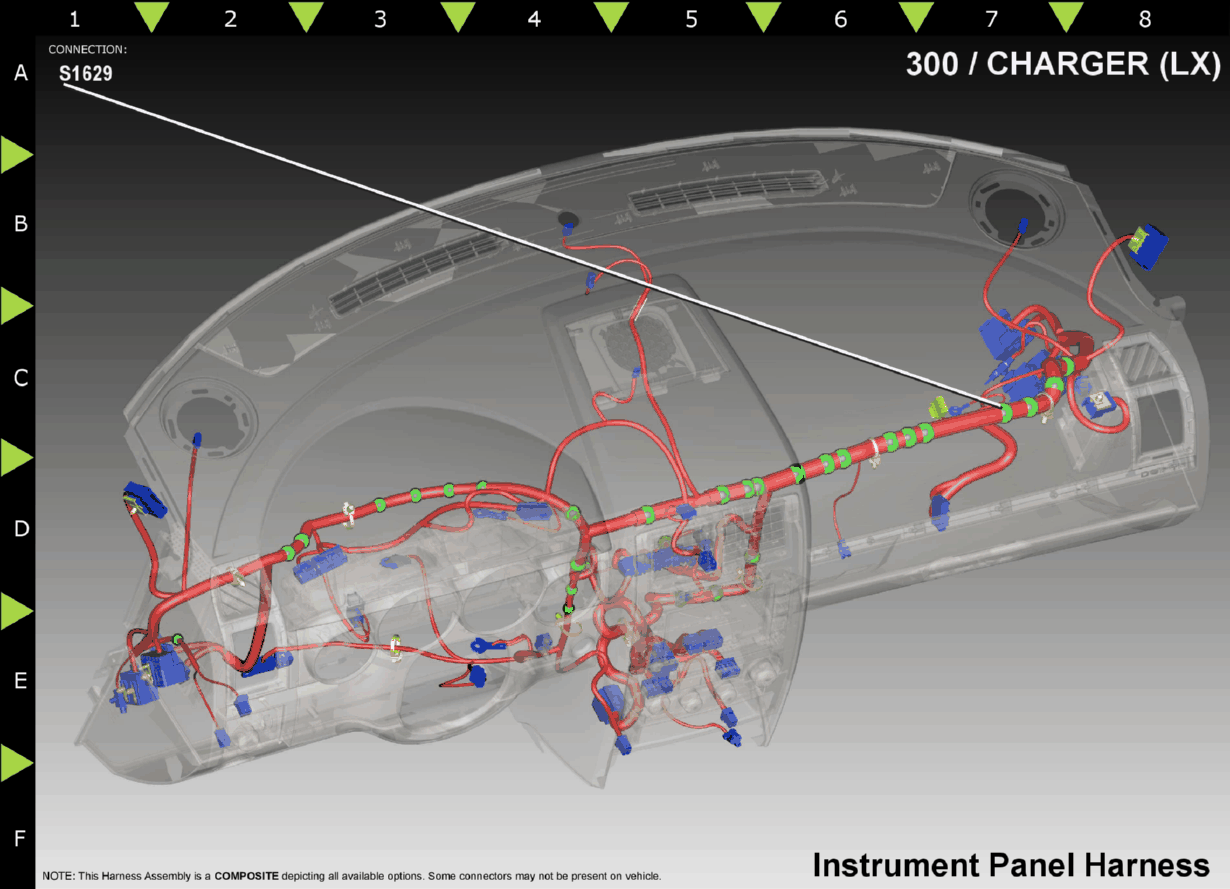

S208 (S1629)
Harness-Family: IP
Color: NA
Gender: FEMALE
Part Number: NA
Part Description: Not Available
Connector No: S1629
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count:
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | E12 | OR | 20 | PANEL LAMPS DRIVER | N/A |
| 2 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
| 3 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
| 4 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
| 5 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
| 6 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
| 7 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
| 8 | E12 | OR | 22 | PANEL LAMPS DRIVER | N/A |
