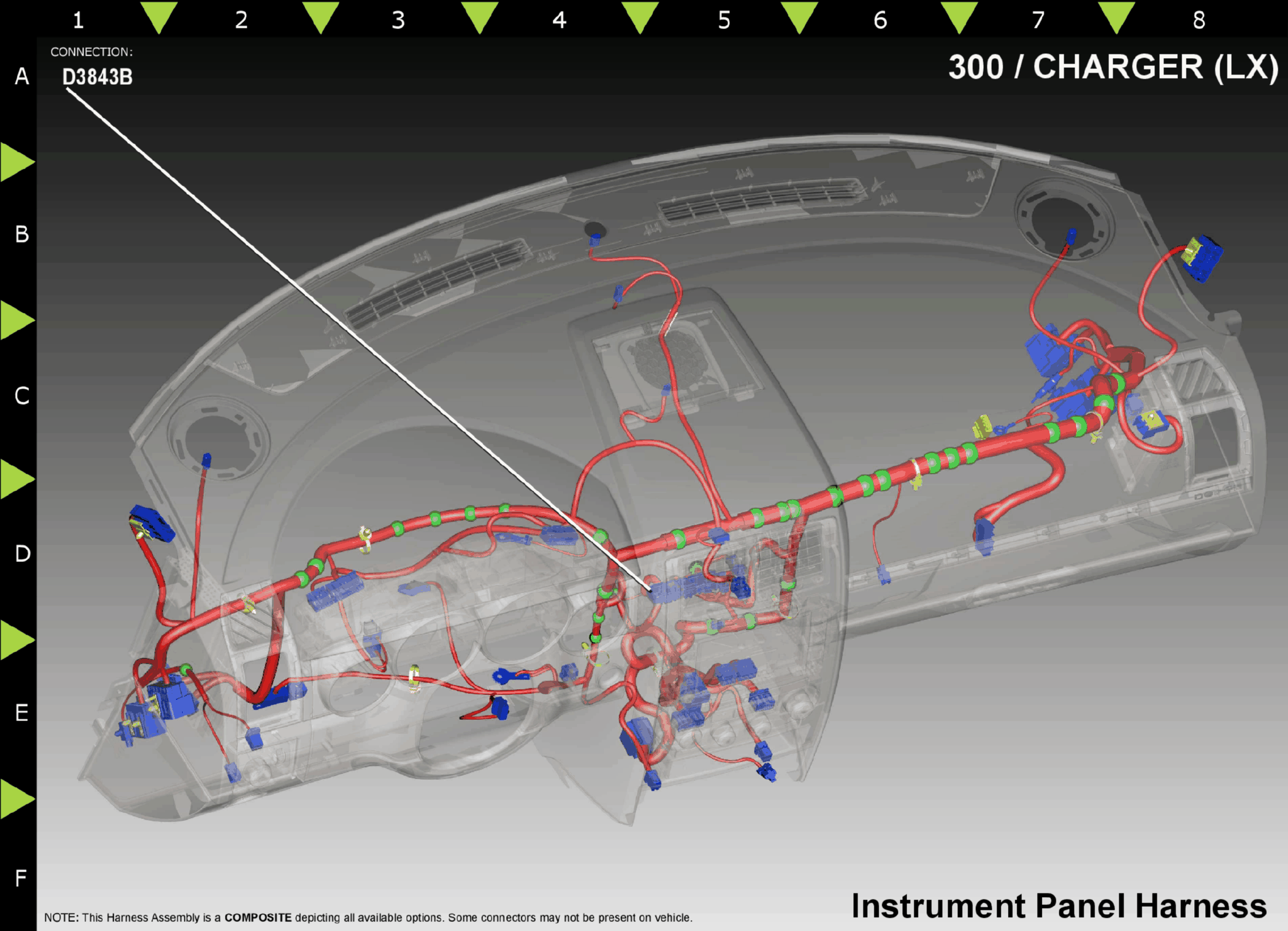

Radio C2 (D3843B)
Harness-Family: IP
Color: GRAY
Gender: FEMALE
Part Number: 1438761-6
Part Description: 22 WAY HYBRID PLUG ASSEMBLY
Connector No: D3843B
Option: Standard
Repair Kit Part Number: 68032281AA
Cavity Count: 22
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| B1 | A300 | RD | 18 | FUSED B(+) | N/A |
| B10 | X304 | DG | 18 | RIGHT REAR SPEAKER (+) | W/O AMPLIFIER |
| B10 | X52 | GY | 18 | RIGHT AUDIO SIGNAL (+) | AMPLIFIER |
| B11 | X394 | YL | 18 | RIGHT REAR SPEAKER (-) | W/O AMPLIFIER |
| B11 | X58 | GY | 18 | RIGHT AUDIO SIGNAL (-) | AMPLIFIER |
| B12 | Z909 | BK | 18 | GROUND | N/A |
| B13 | D55 | WT | 20 | CAN B (+) | N/A |
| B14 | Z433 | BK | 22 | GROUND | NAVIGATION |
| B15 | X437 | TN | 22 | UCI AUDIO REFERENCE | NAVIGATION |
| B16 | X436 | WT | 22 | UCI AUDIO LT INPUT | NAVIGATION |
| B17 | X435 | RD | 22 | UCI AUDIO RT INPUT | NAVIGATION |
| B19 | X202 | DG | 18 | RIGHT FRONT SPEAKER (+) | W/O AMPLIFIER |
| B2 | D54 | WT | 20 | CAN B (-) | N/A |
| B20 | X292 | DG | 18 | RIGHT FRONT SPEAKER (-) | W/O AMPLIFIER |
| B21 | X201 | GY | 18 | LEFT FRONT SPEAKER (+) | W/O AMPLIFIER |
| B22 | X291 | GY | 18 | LEFT FRONT SPEAKER (-) | W/O AMPLIFIER |
| B3 | X446 | BR | 22 | UCI POWER FEED 2 PASS THROUGH | NAVIGATION |
| B4 | X431 | DG | 22 | UCI EXT RECEIVE | NAVIGATION |
| B5 | X430 | DB | 22 | UCI EXT TRANSMIT | NAVIGATION |
| B6 | X440 | YL | 22 | UCI DEVICE DETECT | NAVIGATION |
| B7 | X62 | GY | 18 | AMPLIFIED ANTENNA FEED | N/A |
| B8 | X303 | DG | 18 | LEFT REAR SPEAKER (+) | W/O AMPLIFIER |
| B8 | X51 | DG | 18 | LEFT AUDIO SIGNAL (+) | AMPLIFIER |
| B9 | X393 | DG | 18 | LEFT REAR SPEAKER (-) | W/O AMPLIFIER |
| B9 | X57 | DG | 18 | LEFT AUDIO SIGNAL (-) | AMPLIFIER |
