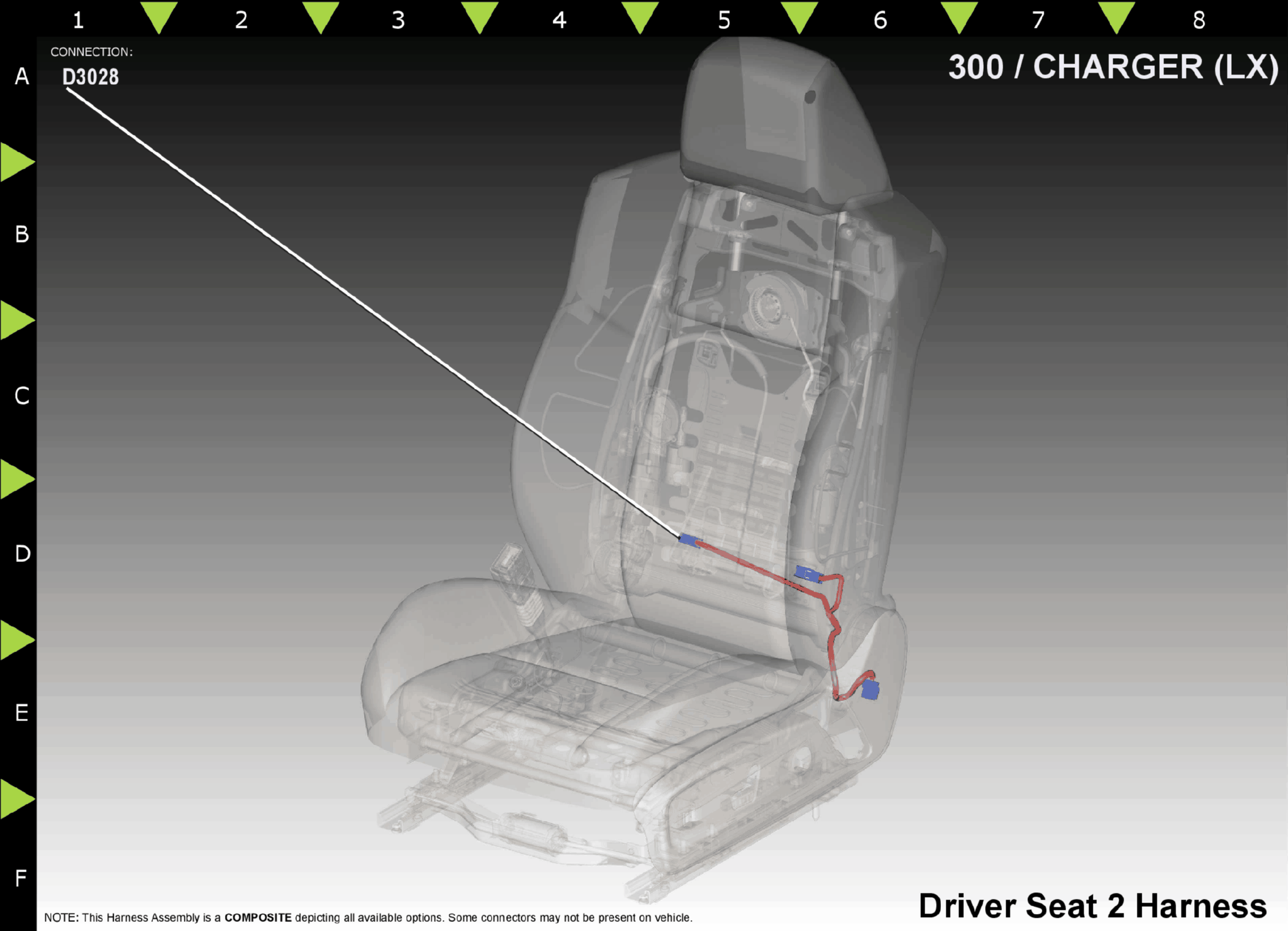

Motor-Seat Adjuster-Driver Recliner (D3028)
Harness-Family: Seat_Driver_2
Color: NATURAL
Gender: FEMALE
Part Number: 772-717-502
Part Description: SLK 2.8 CONNECTOR
Connector No: D3028
Option: BASE
Repair Kit Part Number: Not Available
Cavity Count: 4
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | P43 | LG | 18 | DRIVER SEAT RECLINER UP DRIVER | N/A |
| 1 | P143 | LG | 18 | DRIVER SEAT RECLINER DOWN DRIVER | N/A |
| 2 | P41 | LG | 18 | DRIVER RECLINER DOWN SWITCH SENSE | N/A |
| 2 | P141 | LG | 18 | DRIVER SEAT RECLINER UP DRIVER | N/A |
| 3 | G493 | OR | 20 | POSITION SENSOR GROUND | N/A |
| 4 | G403 | VT | 20 | DRIVER SEAT RECLINER POSITION SENSE | N/A |
