Group 8W-31 (Transmission Control System)

8w-31-02:



8w-31-03:

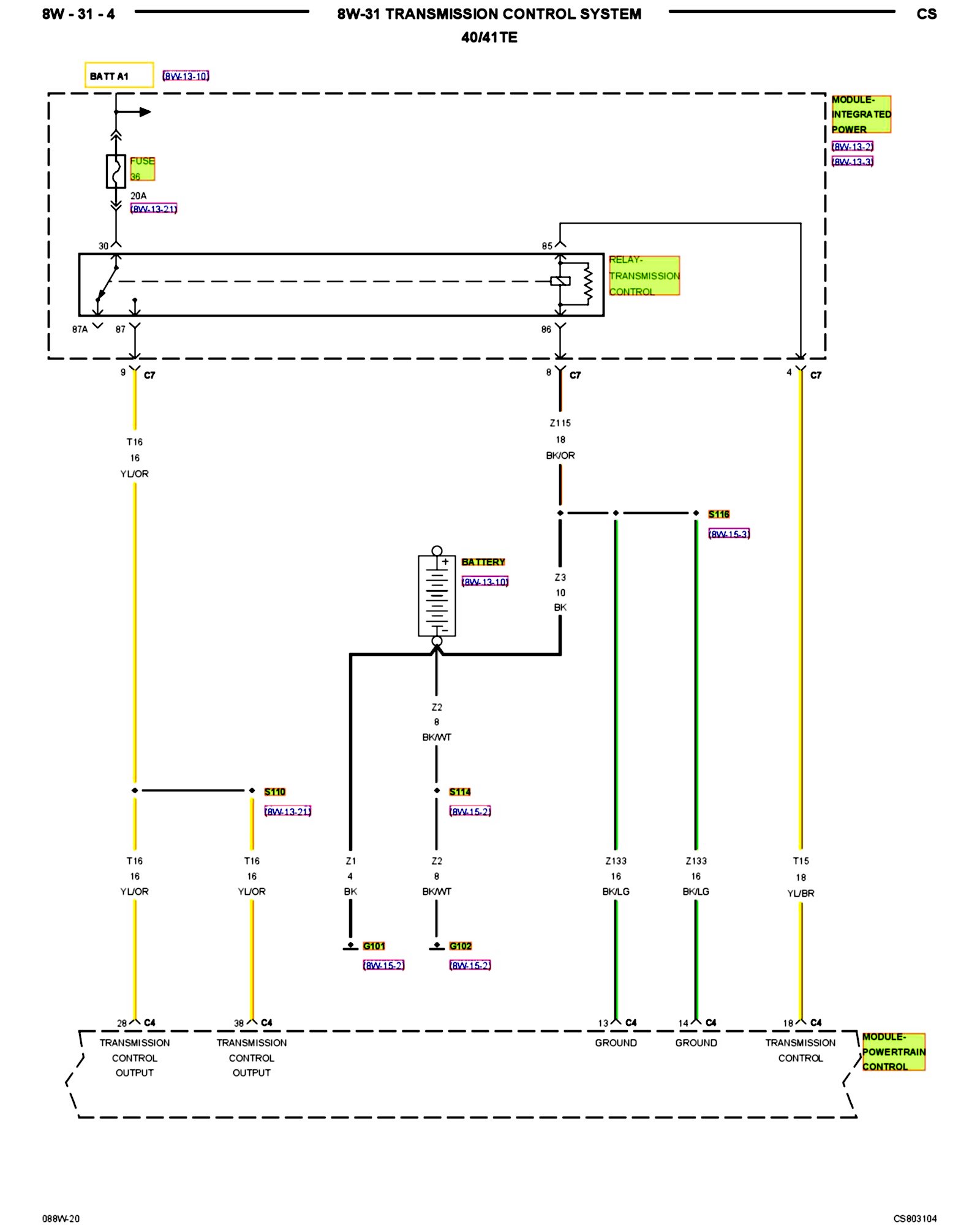

8w-31-04 (40/41TE):

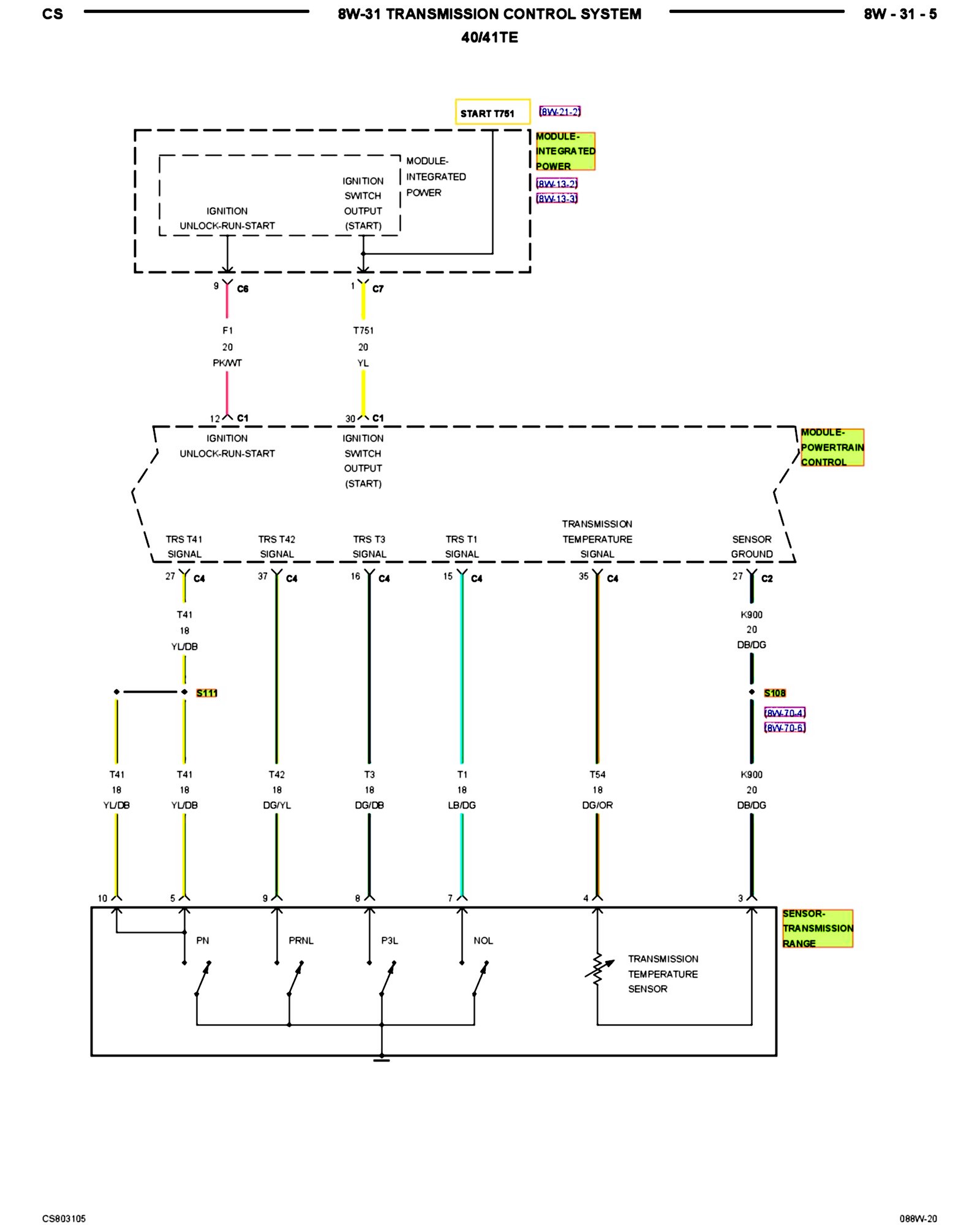

8w-31-05 (40/41TE):

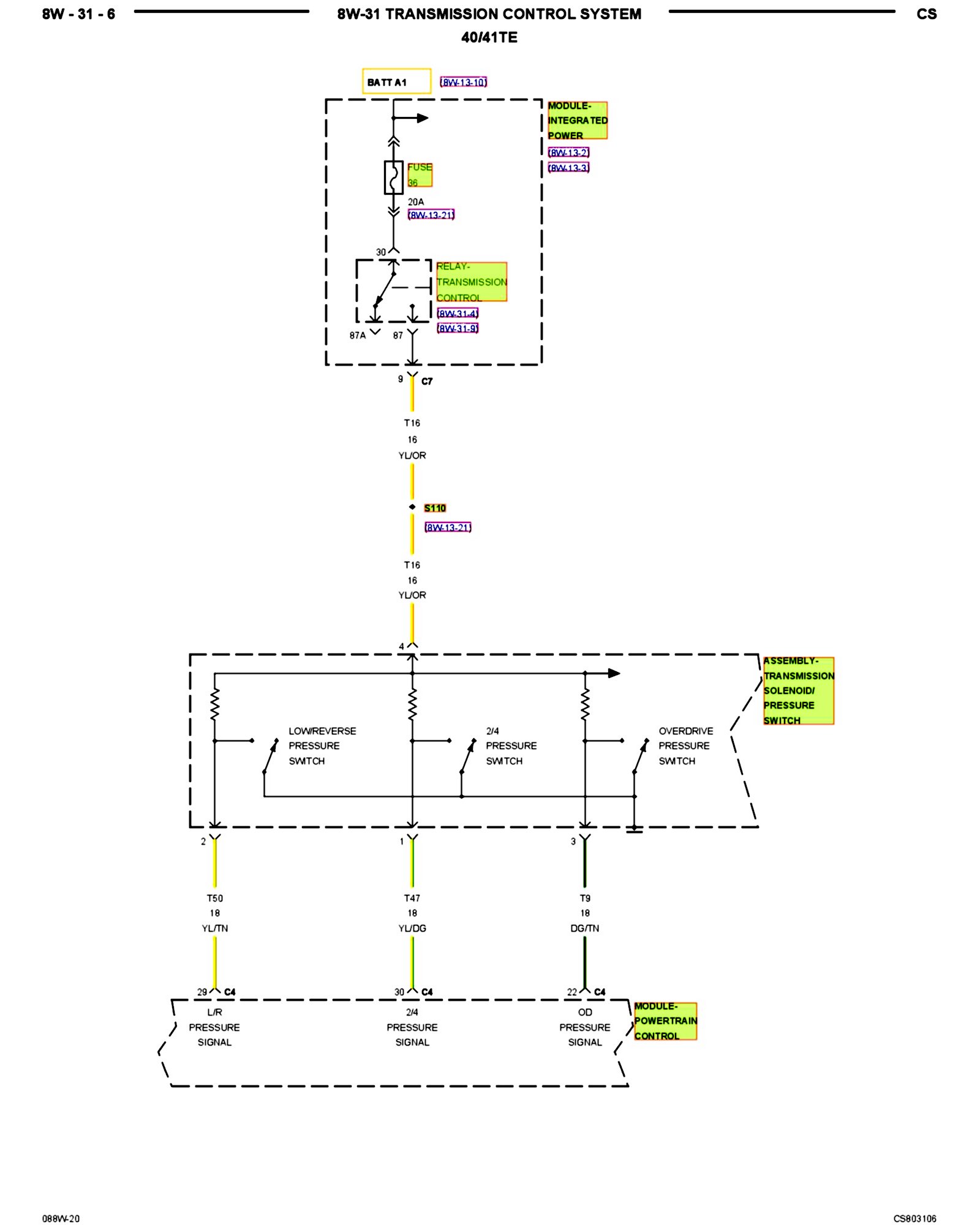

8w-31-06 (40/41TE):

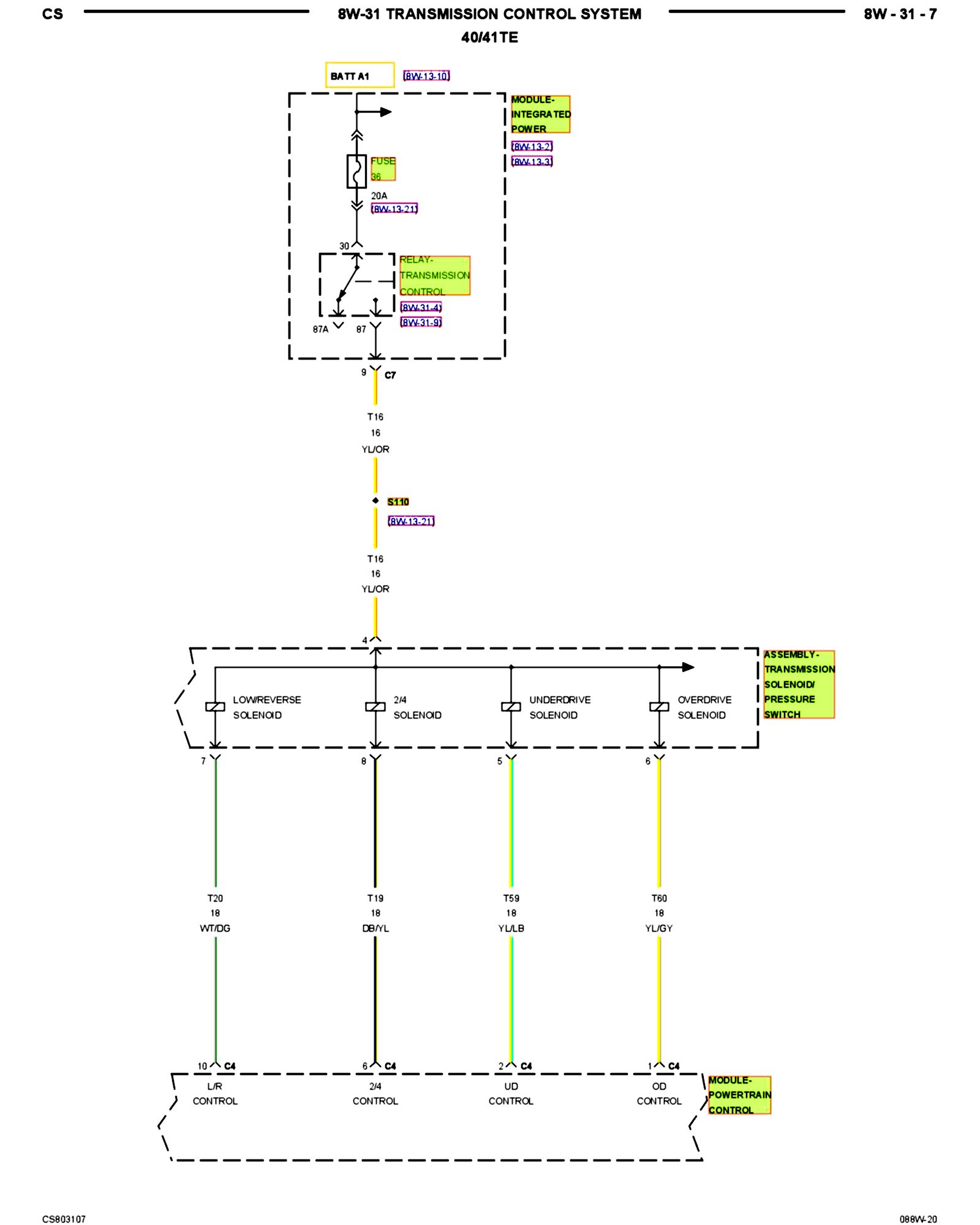

8w-31-07 (40/41TE):

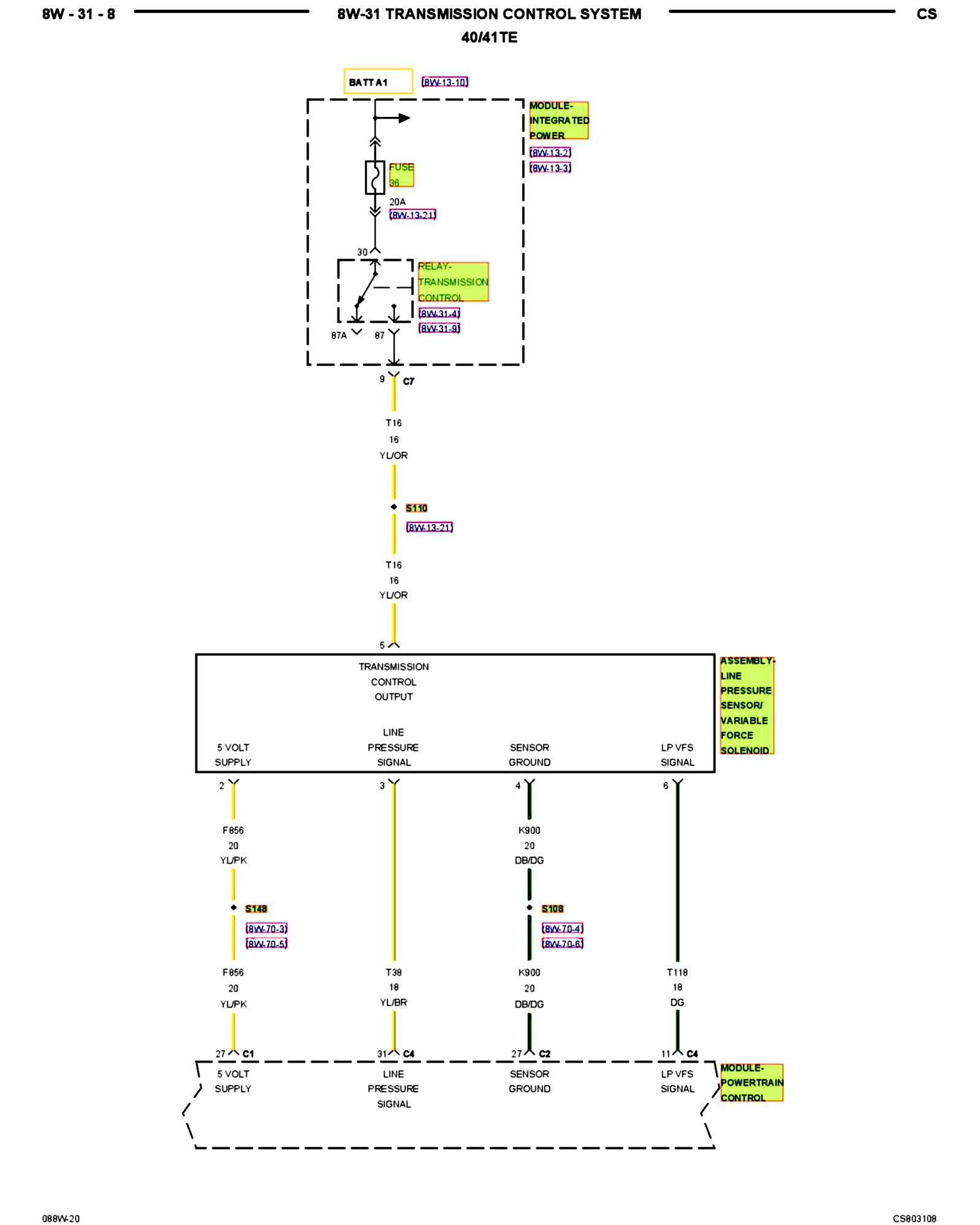

8w-31-08 (40/41TE):



8w-31-09 (62TE):



8w-31-10 (62TE):



8w-31-11 (62TE):



8w-31-12:



8w-31-13:
