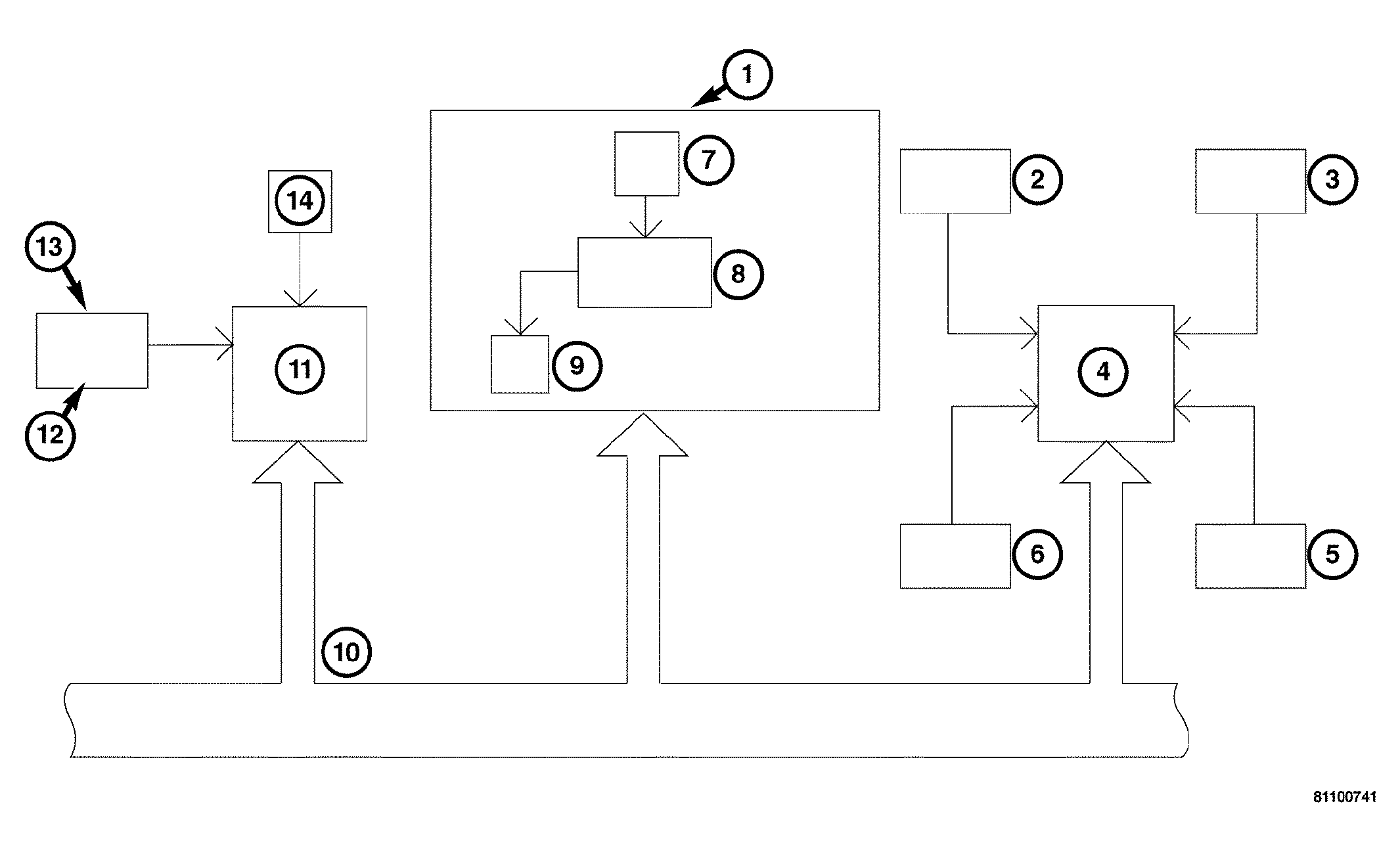

Can Bus Functional Diagram
| 1 - INSTRUMENT CLUSTER (IC) |
| 2 - LEFT FRONT WHEEL SPEED SENSOR (LFWSS) |
| 3 - RIGHT FRONT WHEEL SPEED SENSOR (RFWSS) |
| 4 - CONTROLLER ANTILOCK BRAKE (CAB) |
| 5 - RIGHT REAR SPEED SENSOR (RRWSS) |
| 6 - LEFT REAR WHEEL SPEED SENSOR (LRWSS) |
| 7 - DIGITAL CLOCK |
| 8 - FLEXIBLE SERVICE SYSTEM (FSS) MICROPROCESSOR |
| 9 - DISPLAY |
| 10 - CONTROLLER AREA NETWORK (CAN) DATABUS LINE |
| 11 - POWERTRAIN CONTROL MODULE (PCM) |
| 12 - OIL LEVEL INDICATOR SWITCH |
| 13 - OIL SENSOR (OIL LEVEL/TEMPERATURE) |
| 14 - COOLANT TEMPERATURE SENSOR |
