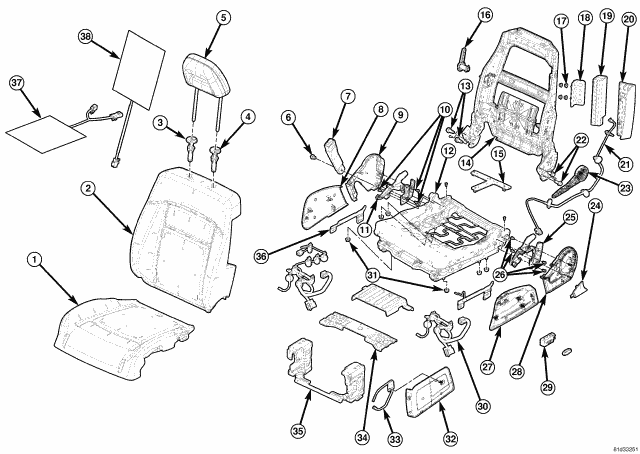

Driver 6 Way Seat
WARNING: This page is about a different car, the 2007 Chrysler PT Cruiser. However, it is still accessible from the selected car via links, so may be relevant.
| 1 - CUSHION, SEAT | 20 - COVER, AIRBAG |
| 2 - CUSHION, SEAT BACK | 21 - HARNESS, AIRBAG |
| 3 - GUIDE, HEADREST WITHOUT LOCK | 22 - BOLT, RECLINER TO SEAT FRAME 50 N.m (37 ft. lbs.) |
| 4 - GUIDE, HEADREST WITH LOCK | 23 - HANDLE, RECLINER |
| 5 - HEADREST | 24 - COVER, SEATBELT ANCHOR |
| 6 - BOLT, SEAT BELT 50 N.m (37 FT. LBS.) | 25 - SHIELD, OUTBOARD SEAT CUSHION |
| 7 - BUCKLE, SEATBELT | 26 - SCREW |
| 8 - SHIELD, FRONT INBOARD | 27 - SHIELD, FRONT OUTBOARD |
| 9 - SHIELD, REAR INBOARD | 28 - SHIELD, REAR OUTBOARD |
| 10 - SCREW | 29 - SWITCH, POWER SEAT |
| 11 - SHIELD, INBOARD SEAT CUSHION | 30 - HARNESS, WIRE |
| 12 - FRAME, SEAT | 31 - FASTENER, RISER TO TRACK 28 N.m (21 ft. lbs.) |
| 13 - BOLT, RECLINER TO SEAT FRAME 50 N.m (37 ft. lbs.) | 32 - SHIELD, RISER |
| 14 - FRAME, SEAT BACK | 33 - WIRE, SHIELD ATTACHMENT |
| 15 - PLATE, ROUTING | 34 - PLATE, REAR MOUNTING |
| 16 - HANDLE, LUMBAR SUPPORT | 35 - RISER, FRONT |
| 17 - NUT, AIRBAG 7 N.m (5 ft. lbs.) | 36 - ELEMENT, HEATED SEAT |
| 18 - BRACKET, AIRBAG | 37 - ELEMENT, HEATED SEAT BACK |
| 19 - AIRBAG | - |
