Quarter Window: Installation

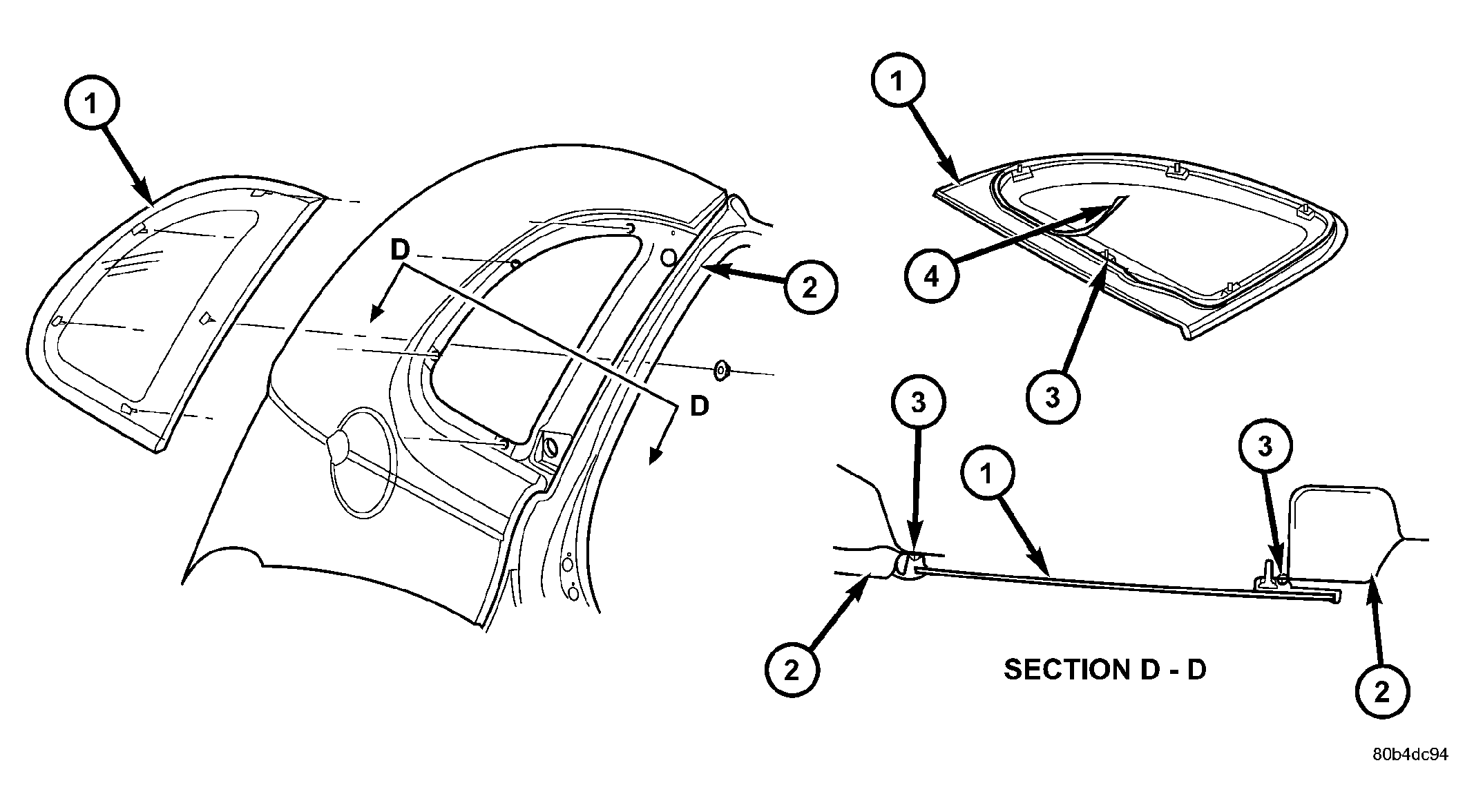

| 1 - QUARTER WINDOW GLASS |
| 2 - C-PILLAR |
| 3 - BUTYL |
| 4 - BUTYL RELEASE PAPER |
- Prepare window fence by removing existing butyl (3).
- Remove butyl release paper on quarter glass (4).
- Place quarter window glass (1) into position.
- Install quarter window glass attaching nuts.
- Water test quarter window glass to verify repair.
1 - C-PILLAR UPPER TRIM PANEL 2 - REAR QUARTER PANEL 3 - D-PILLAR UPPER TRIM PANEL 4 - QUARTER LOWER TRIM PANEL 5 - JACK STORAGE ACCESS DOOR 6 - QUARTER TRIM PANEL LOWER PLUG 7 - VERTICAL BUMPER 8 - SEAT LATCH STRIKER COVER - Install lower quarter trim (4), and C& D-Pillar trim.
- Close liftgate.
