U1008-Lin 1 Bus: Notes

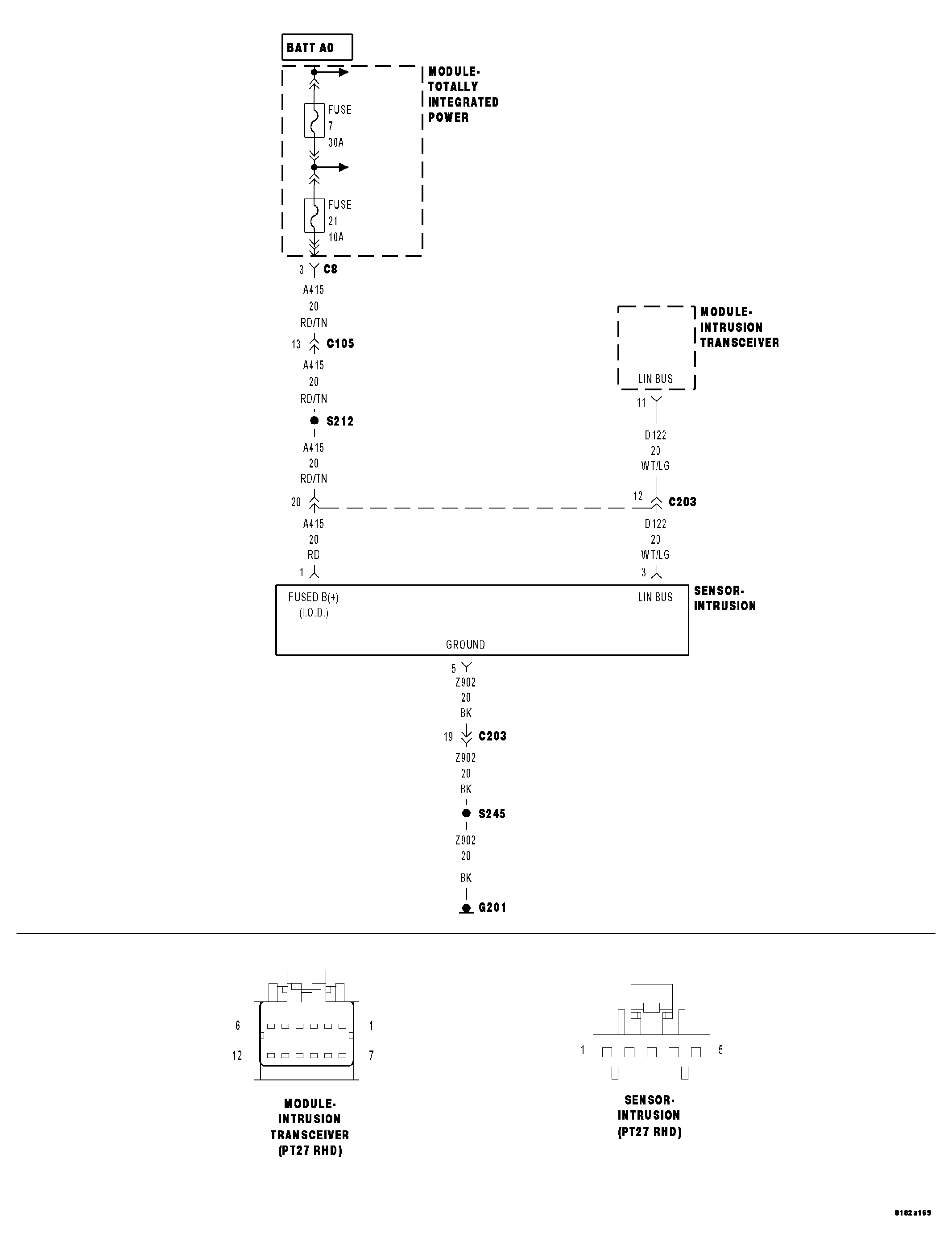

Fig 1: LIN 1 BUS CIRCUITS BETWEEN TOTALLY INTEGRATED POWER MODULE (TIPM) & INTRUSION SENSOR
GC0041424Courtesy of DAIMLERCHRYSLER CORP.
