U0019-Can B Bus - ITM: Notes

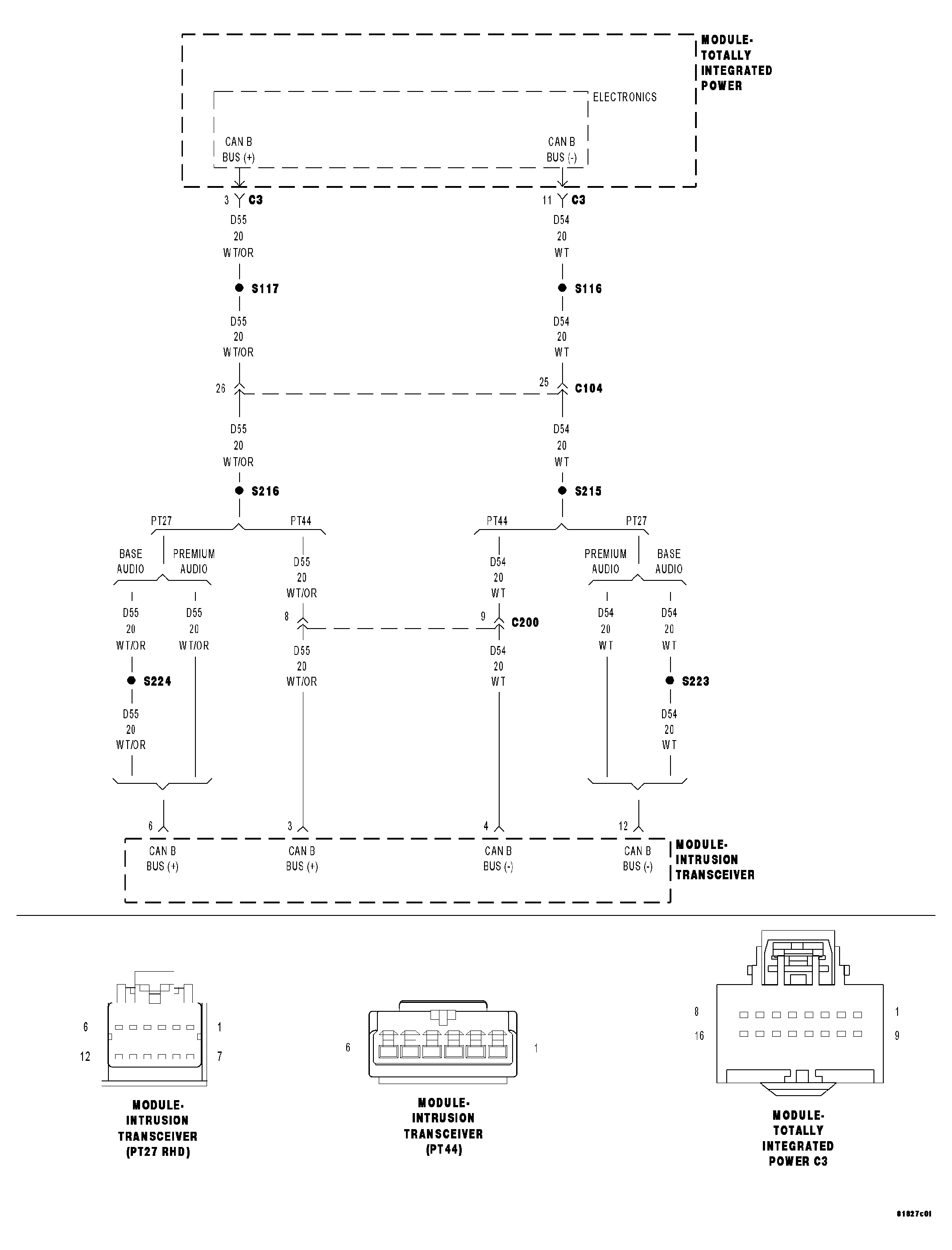

Fig 1: CAN B BUS CIRCUITS BETWEEN TOTALLY INTEGRATED POWER MODULE (TIPM) & INTRUSION TRANSCEIVER MODULE
GC0041433Courtesy of DAIMLERCHRYSLER CORP.
