Specifications - Structural Adhesive Locations - Jr-27
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
INDEX
| DESCRIPTION | FIGURE |
|---|---|

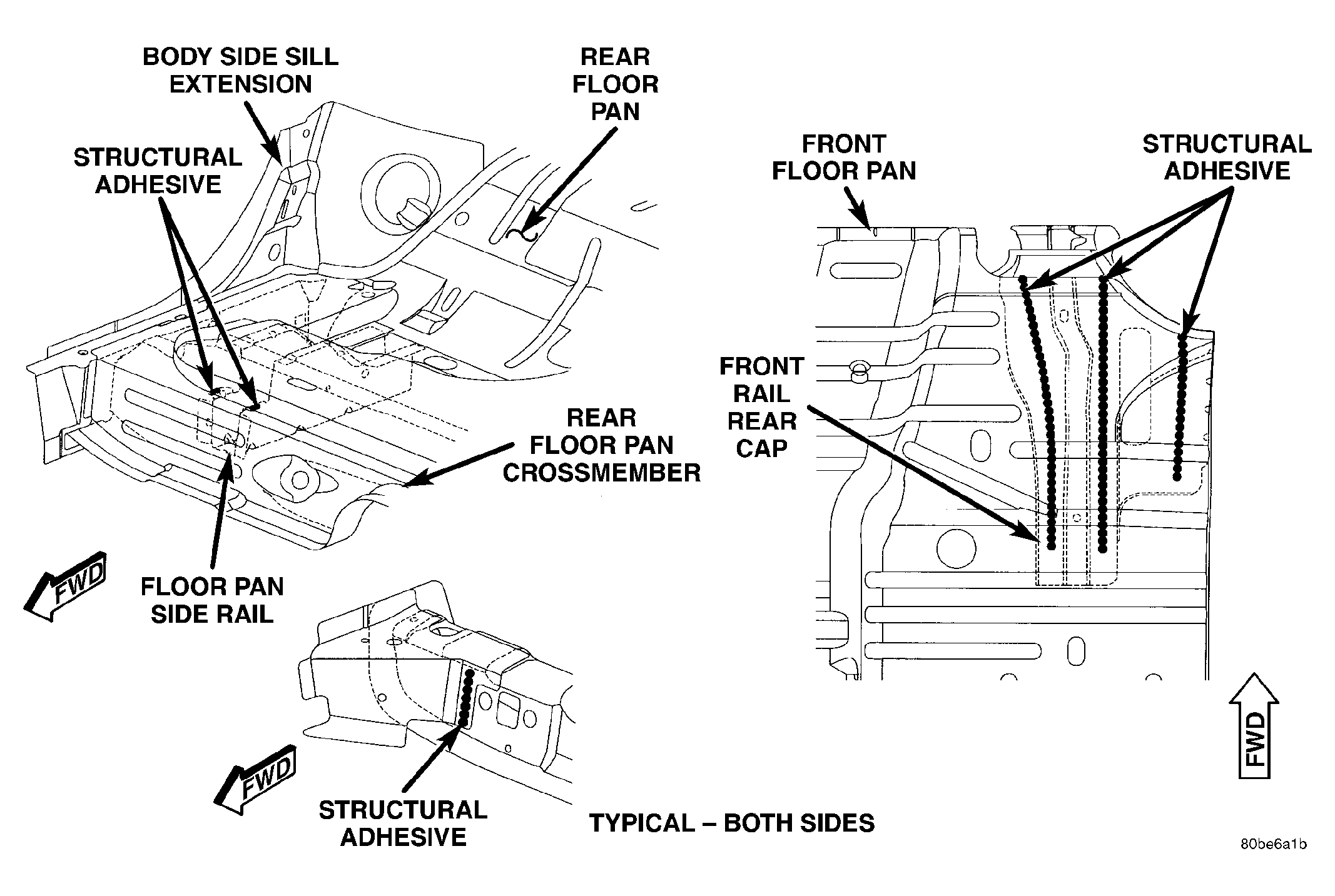

| FRONT AND REAR FLOOR PANS | Fig 1. |

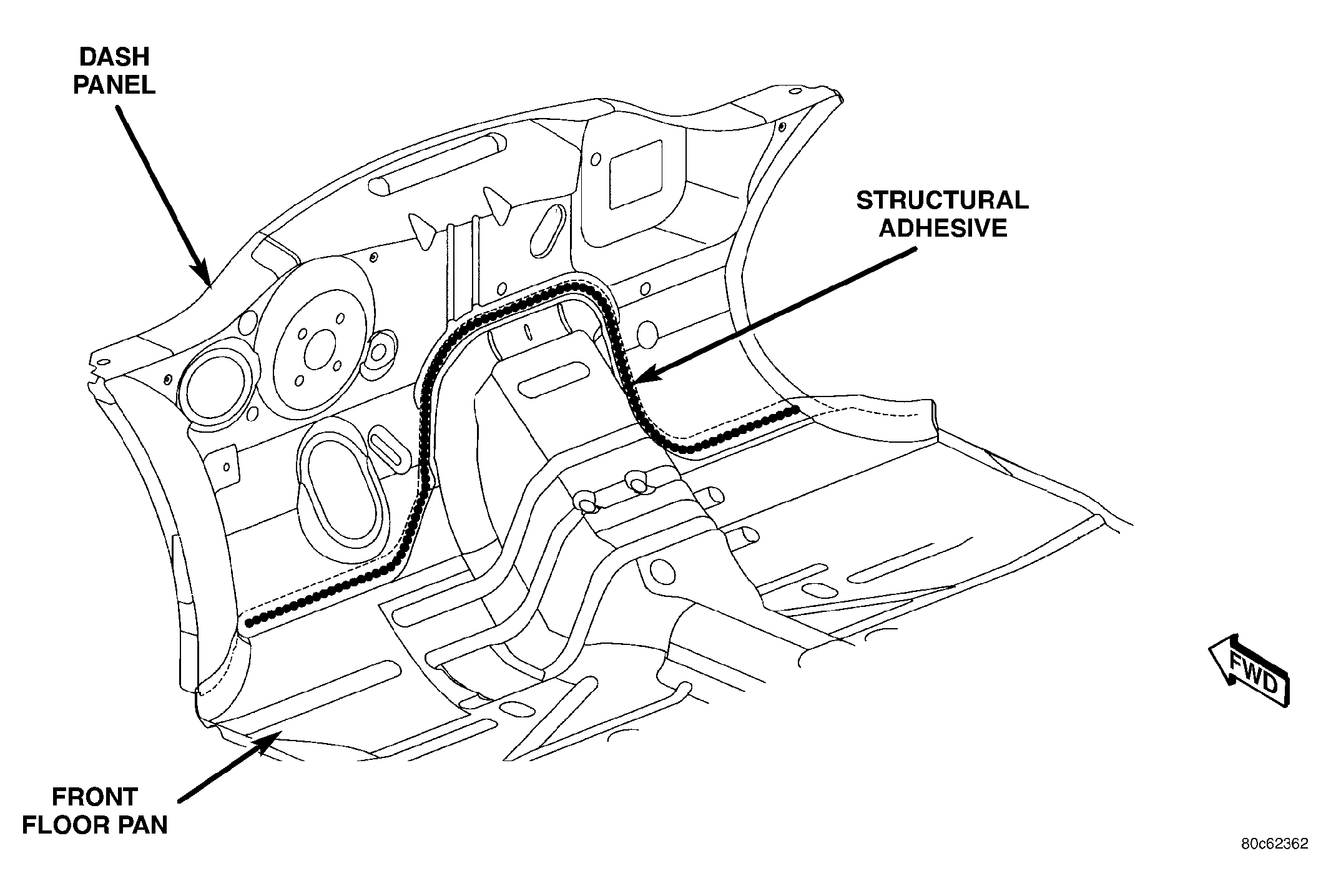

| FRONT FLOOR PAN AND DASH PANEL | Fig 2. |

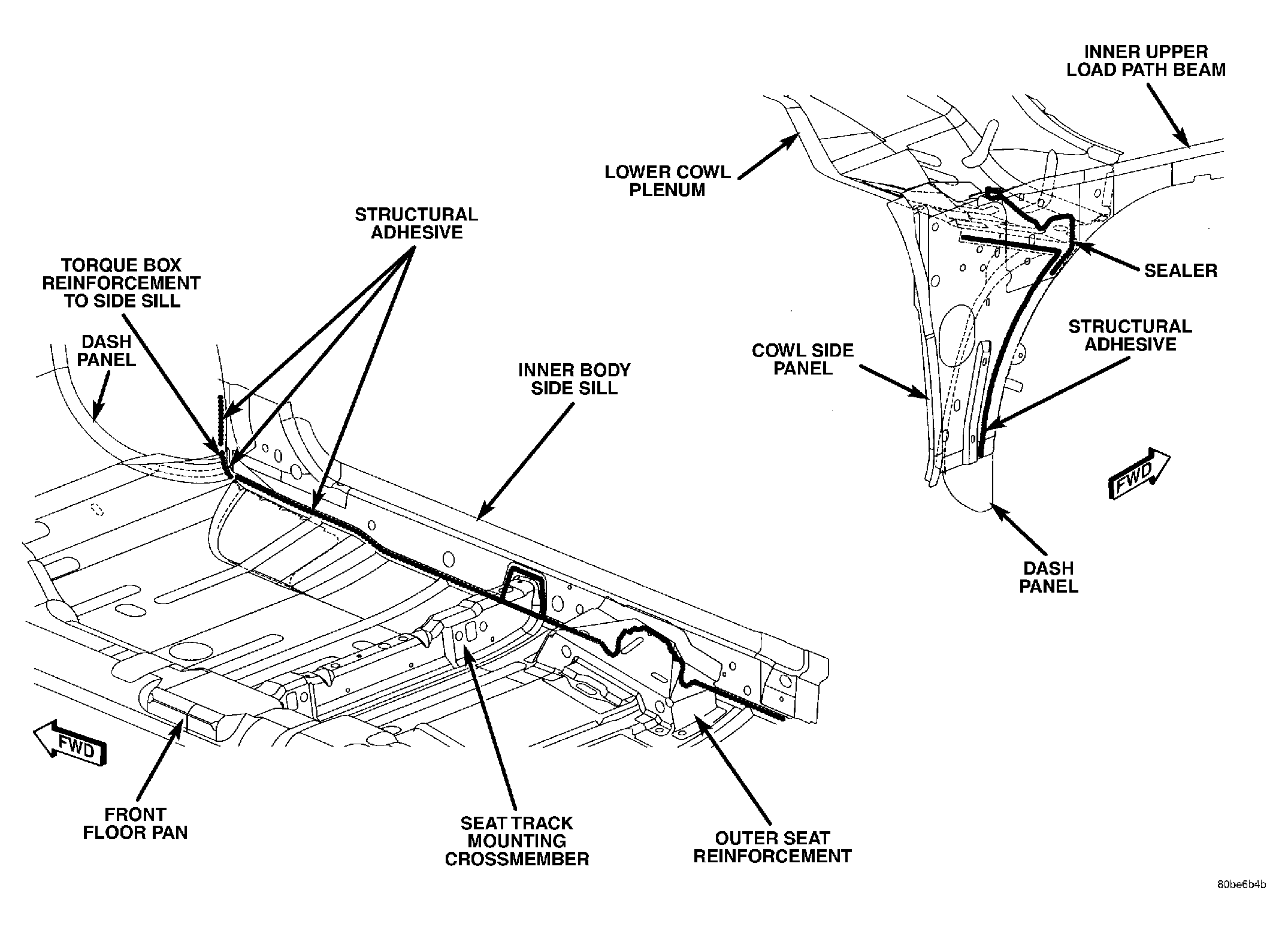

| FRONT FLOOR PAN, COWL SIDE PANEL AND INNER BODY SIDE SILL | Fig 3. |
| REAR FLOOR PAN | Fig 4. |

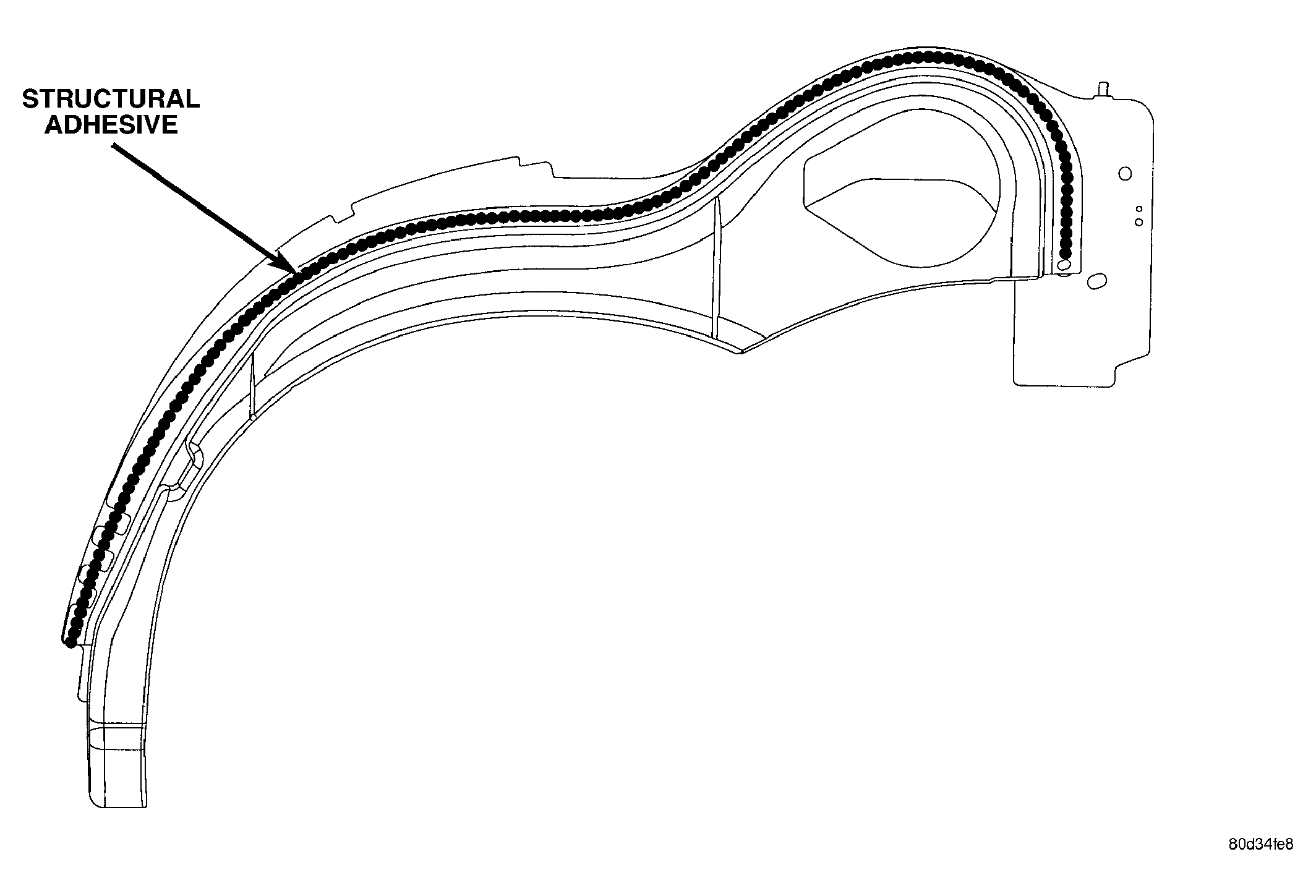

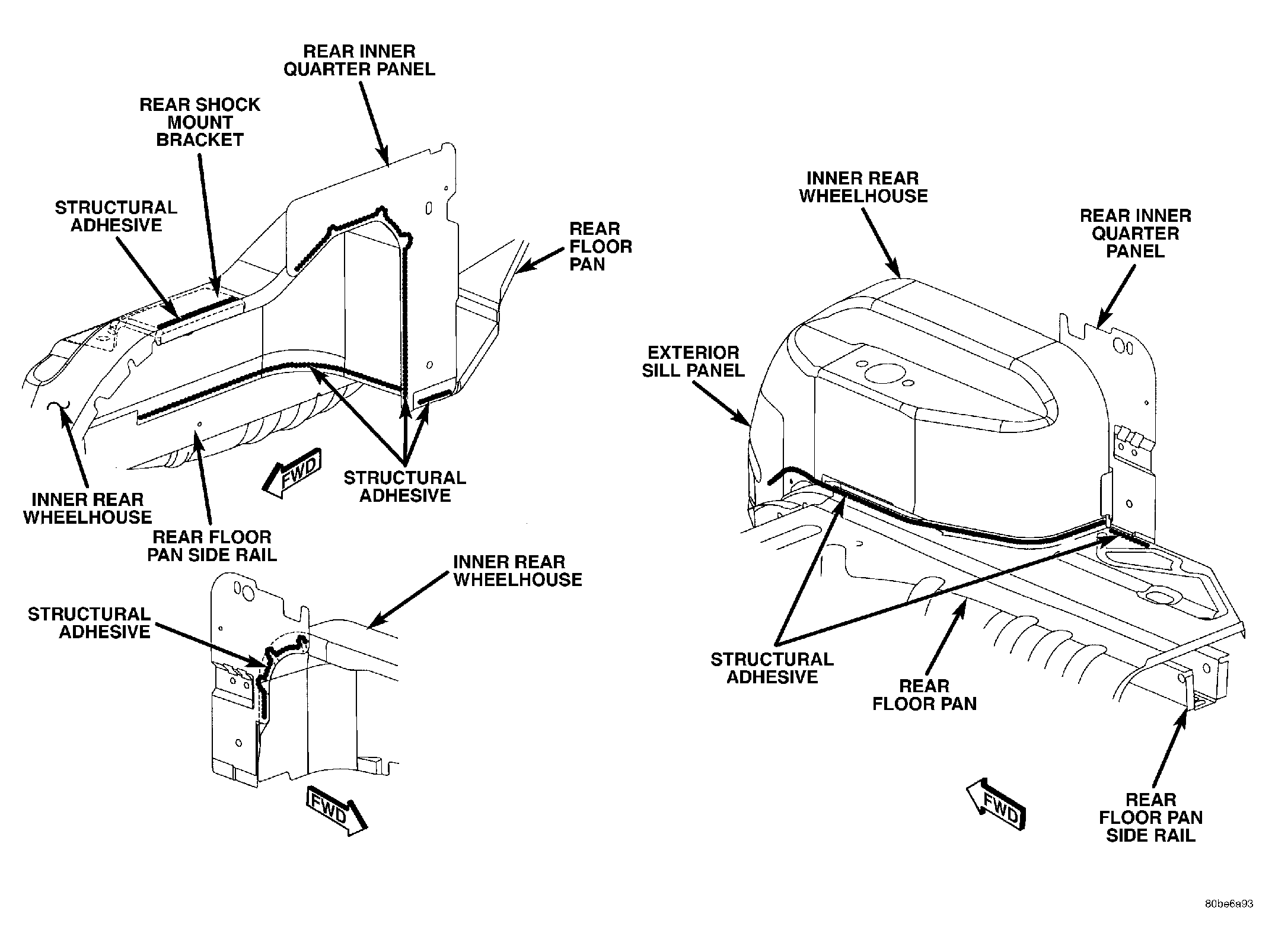

| INNER QUARTER PANEL AND INNER REAR WHEELHOUSE | Fig 5. |

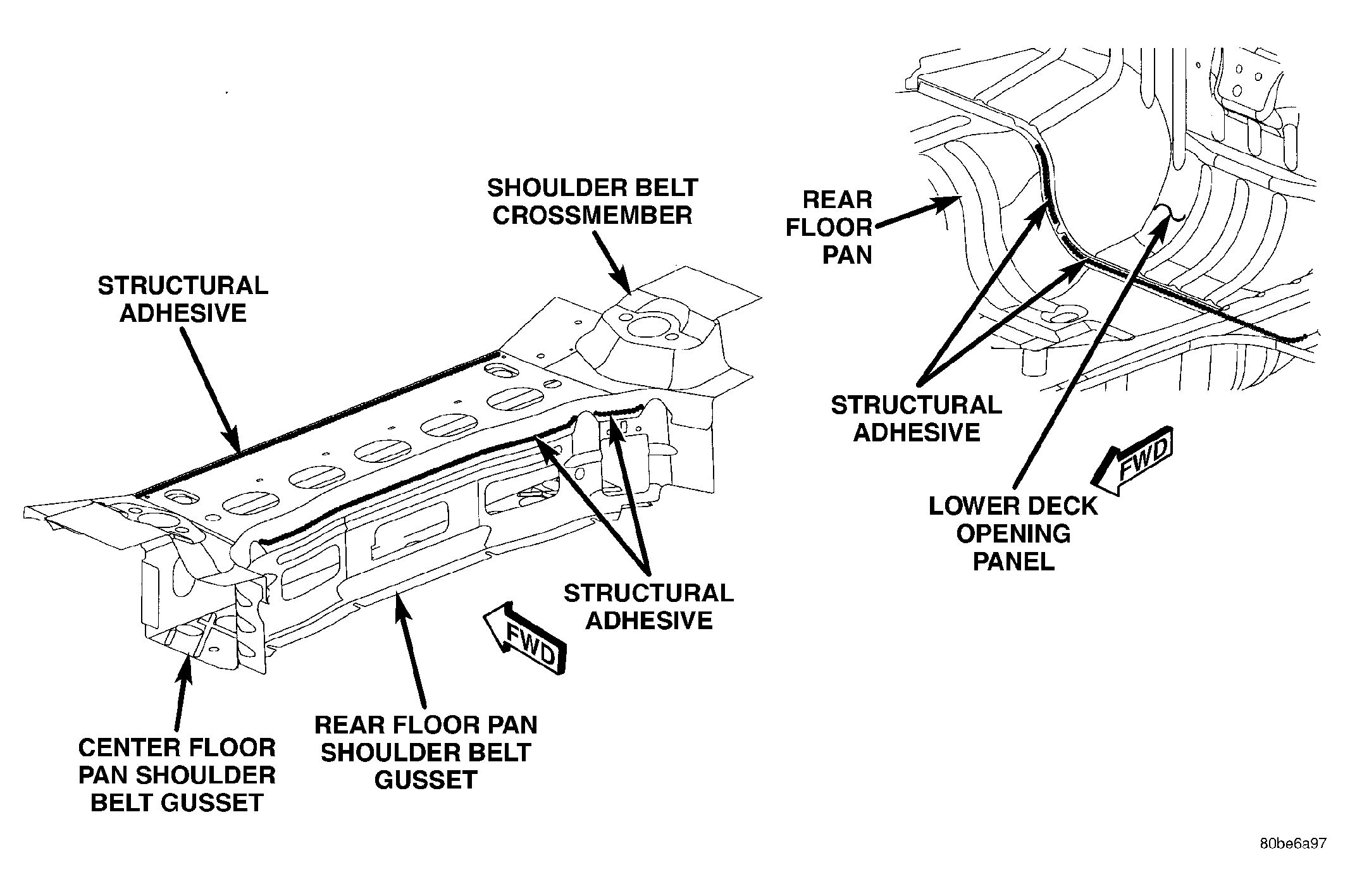

| LOWER DECK PANEL, REAR FLOOR PAN AND REAR SHOULDER BELT CROSSMEMBER | Fig 6. |
| WHEELHOUSE LEFT OUTER PANEL | Fig 7. |
| WHEELHOUSE RIGHT OUTER PANEL | Fig 8. |
| OPENING INNER FRAME RIGHT/LEFT | Fig 9. |

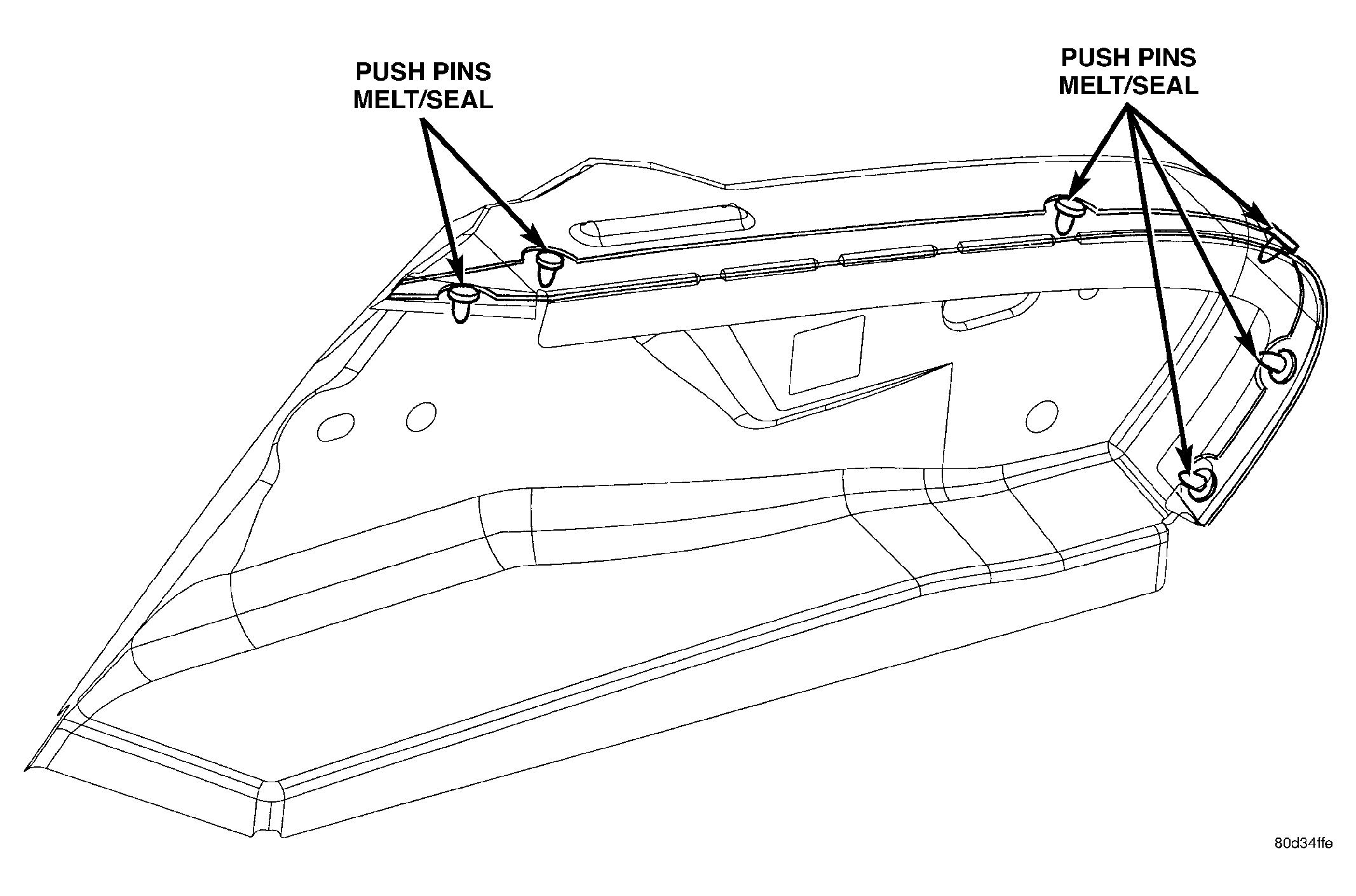

| PUSH PINS MELT SEAL | Fig 10. |

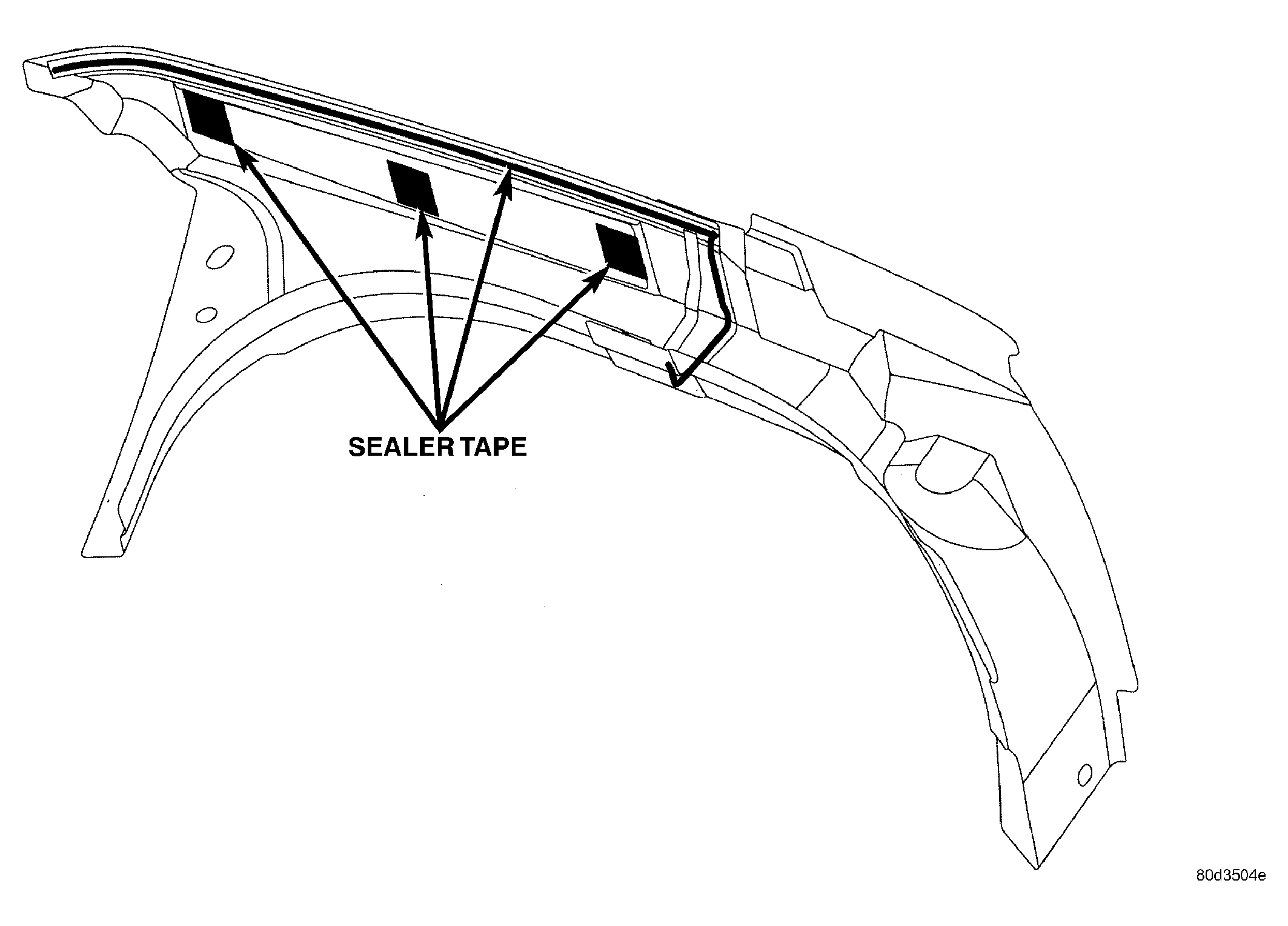

| QUARTER OUTER PANEL TROUGH | Fig 11. |
| QUARTER OUTER PANEL SUB | Fig 12. |

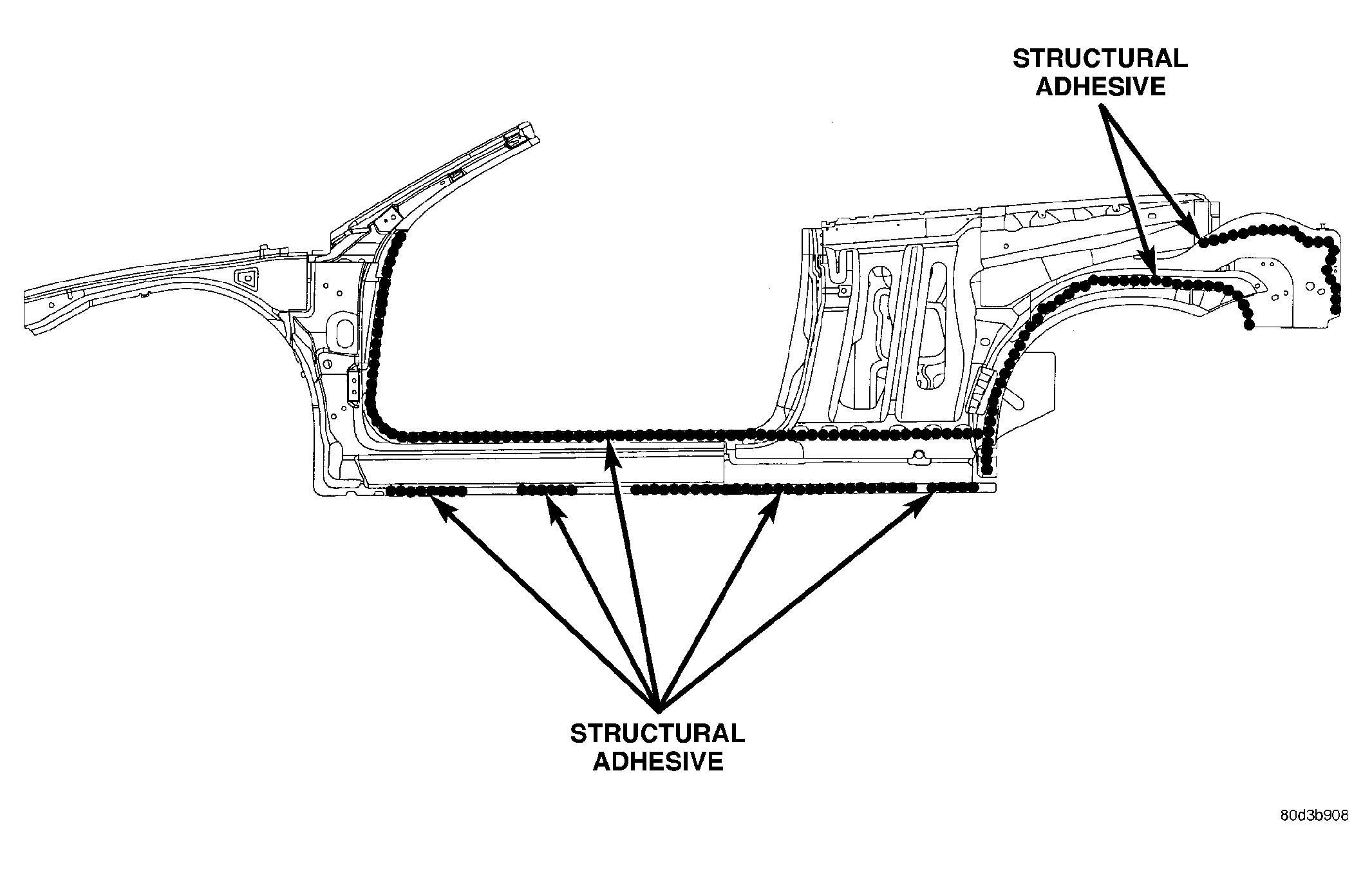

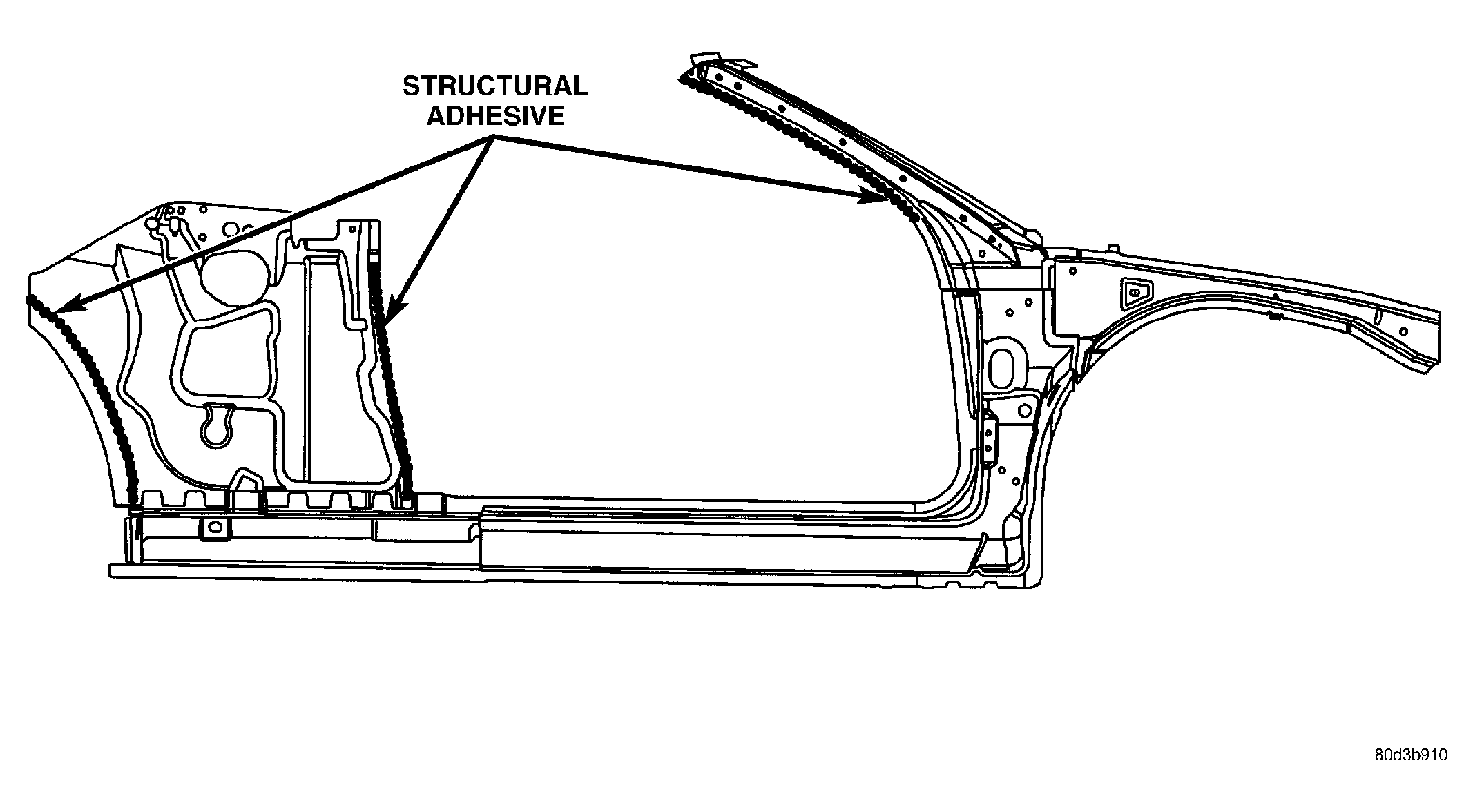

| INNER BODY SIDE APERTURE | Fig 13. |

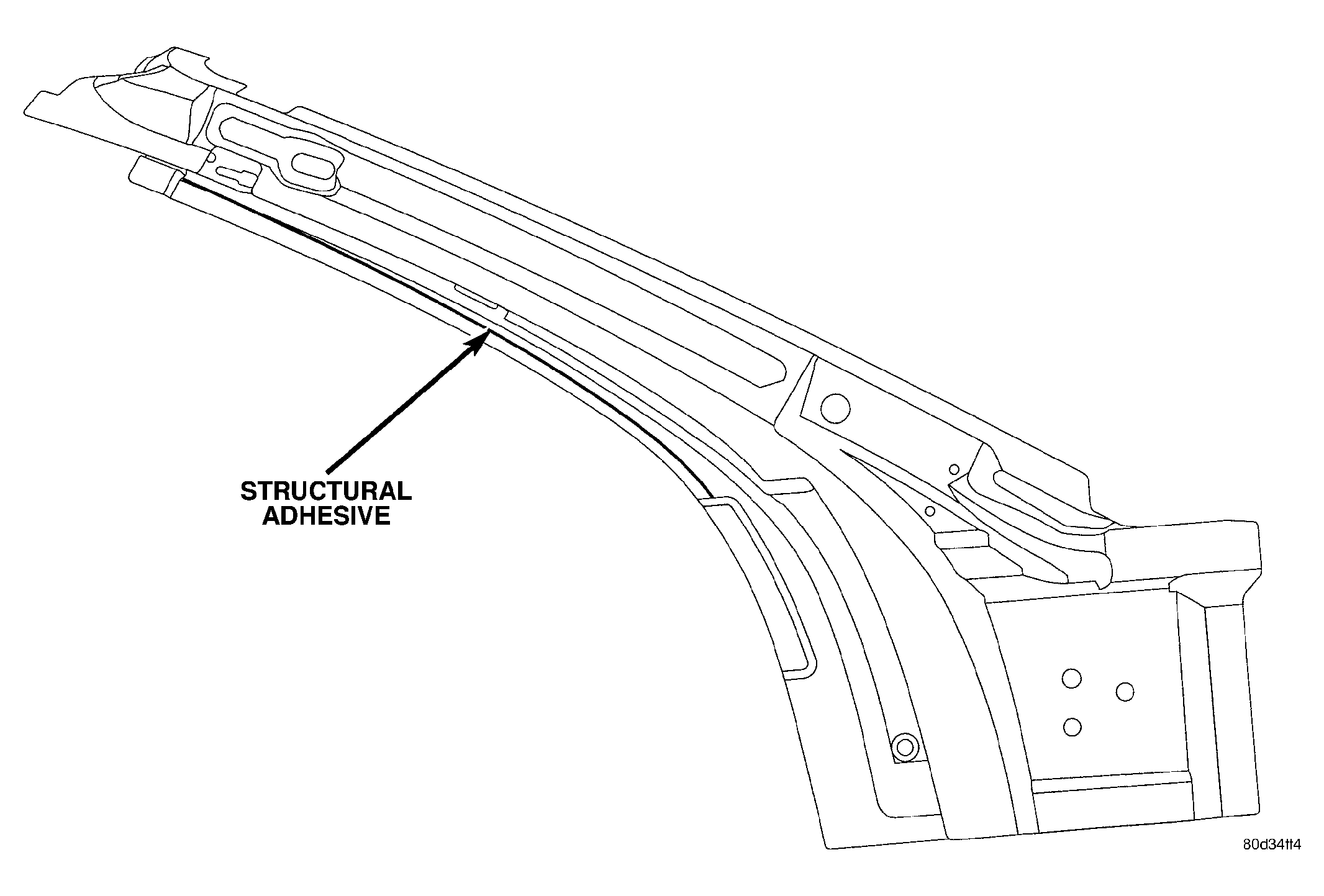

| BODY SIDE APERTURE, INNER QUARTER PANEL & WINDSHIELD FRAME | Fig 14. |

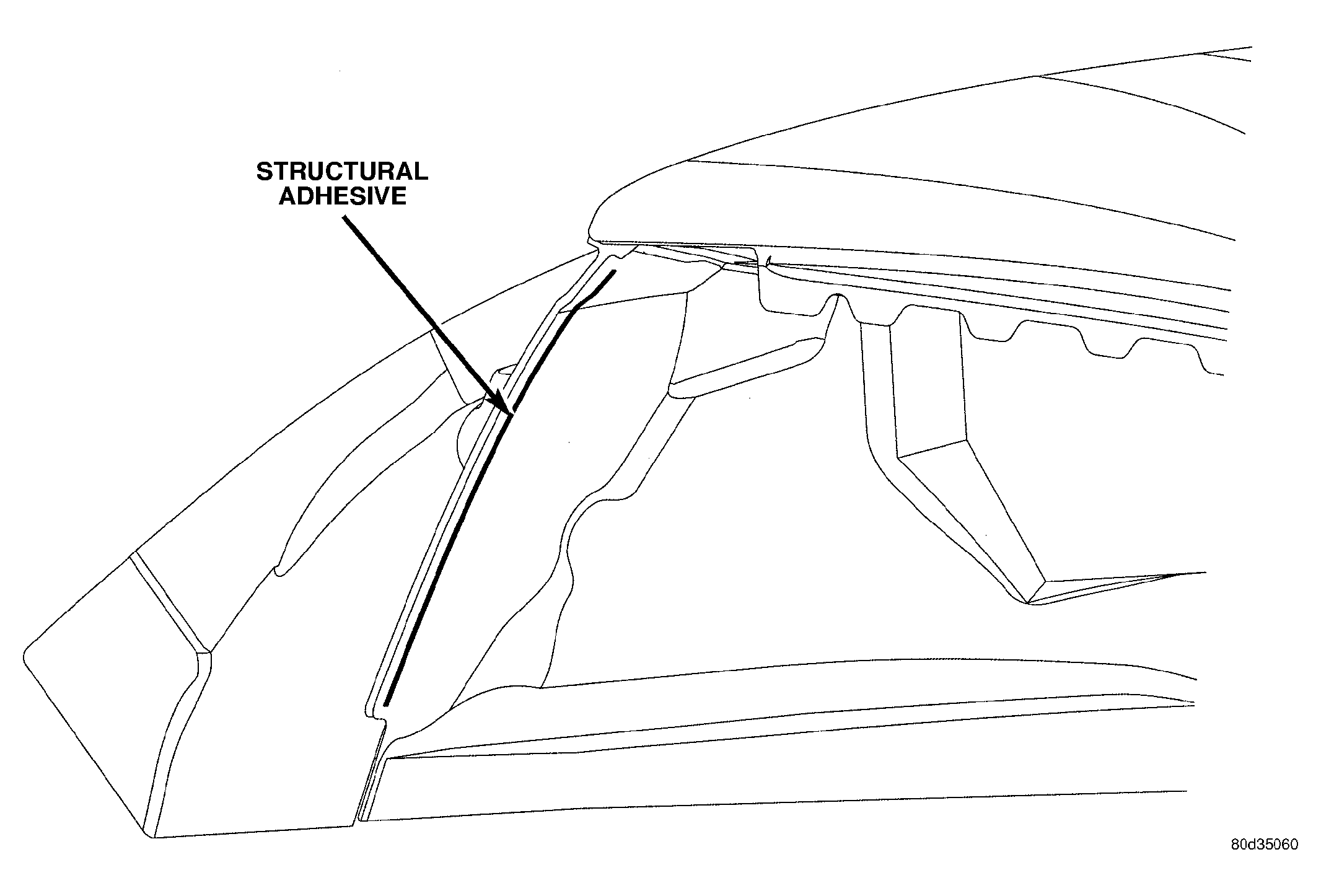

| REAR HEADER | Fig 15. |

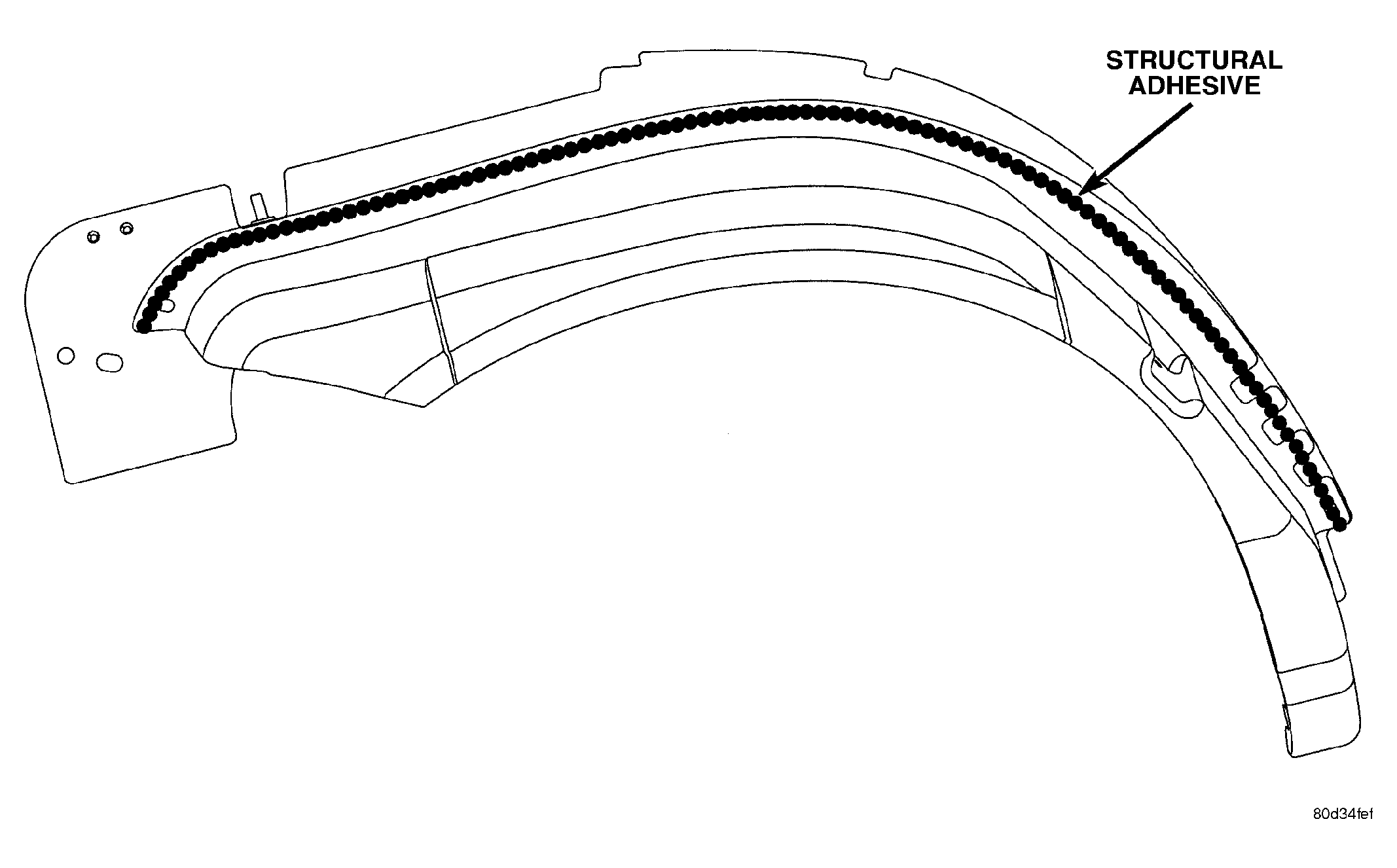

| OUTER WHEELHOUSE | Fig 16. |

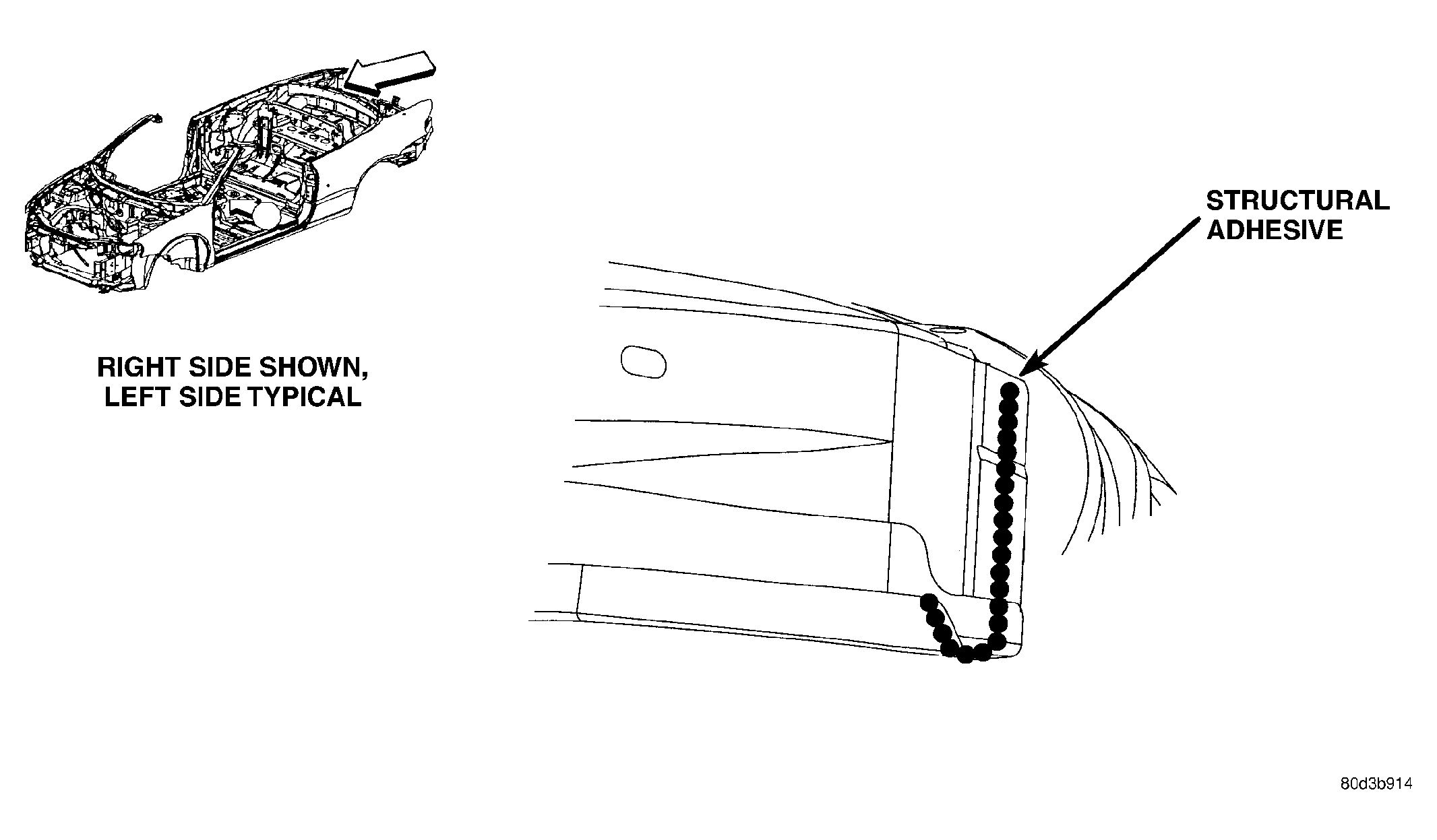

| LOWER QUARTER EXTENSION, TAIL LAMP CAN & OUTER QUARTER FILLER | Fig 17. |
