Specifications - Sealer Locations - Jr-41 Only
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
INDEX
| DESCRIPTION | FIGURE |
|---|---|

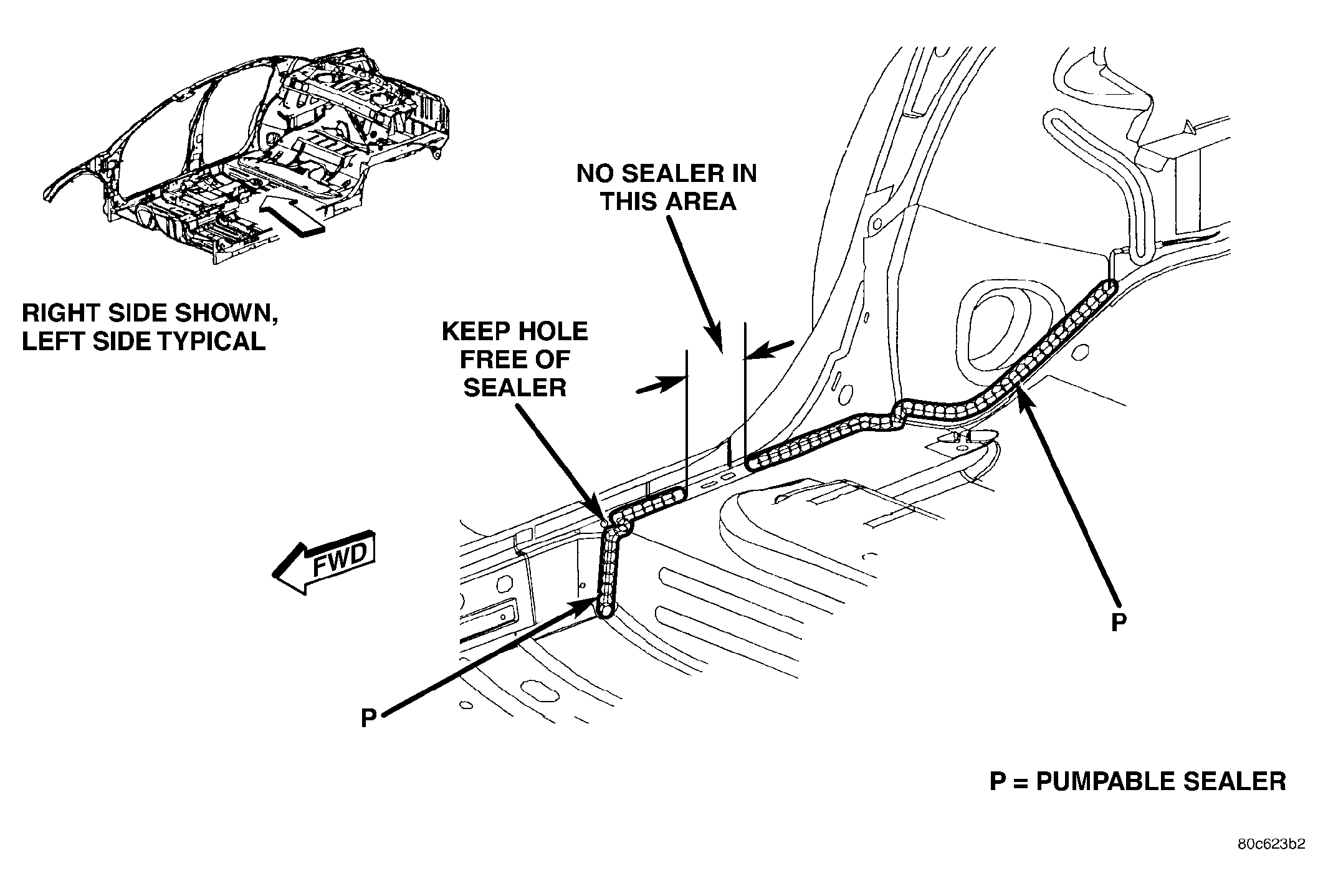

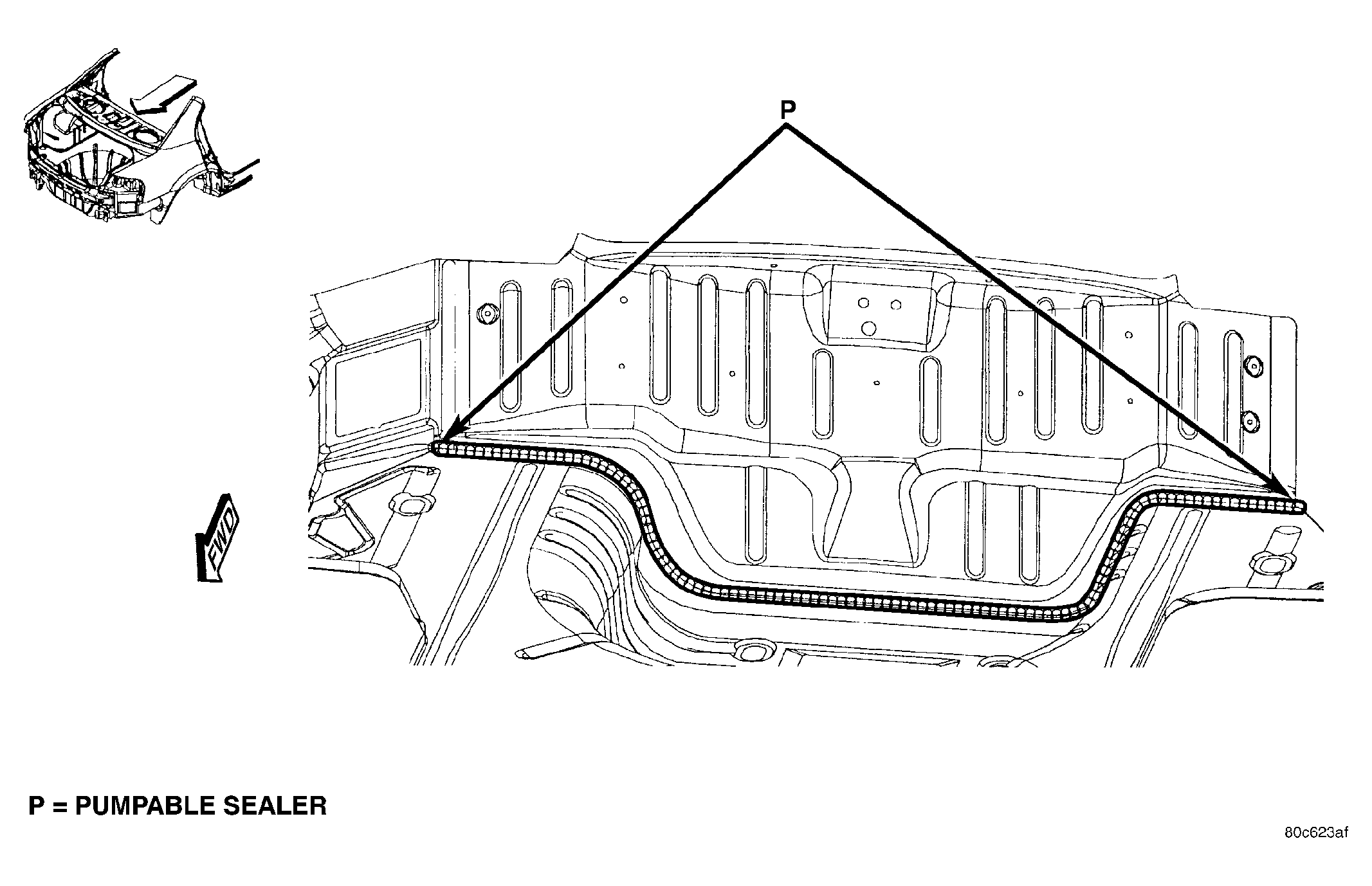

| SILL INNER EXTENSION TO REAR FLOOR PAN | Fig 1. |

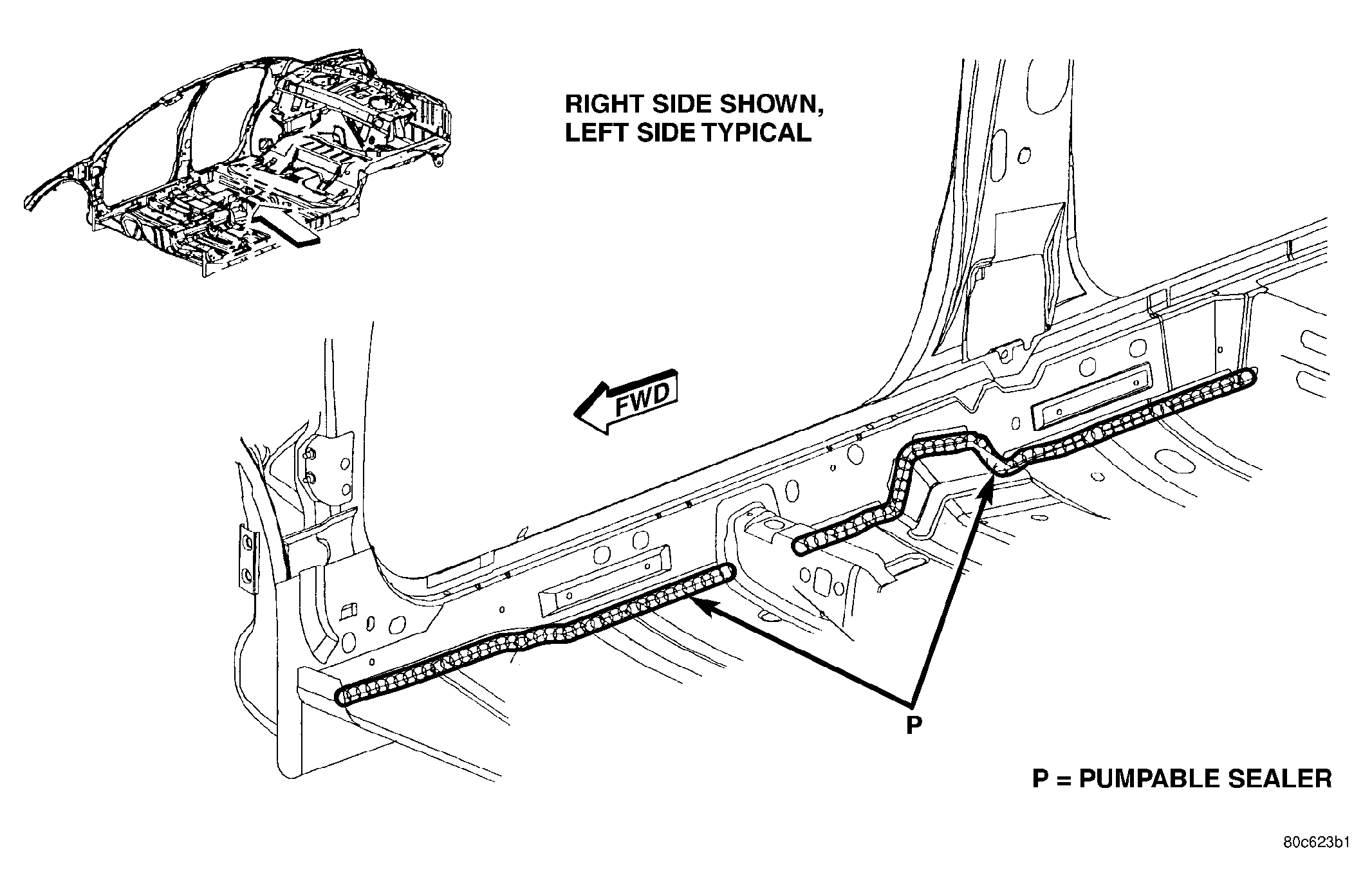

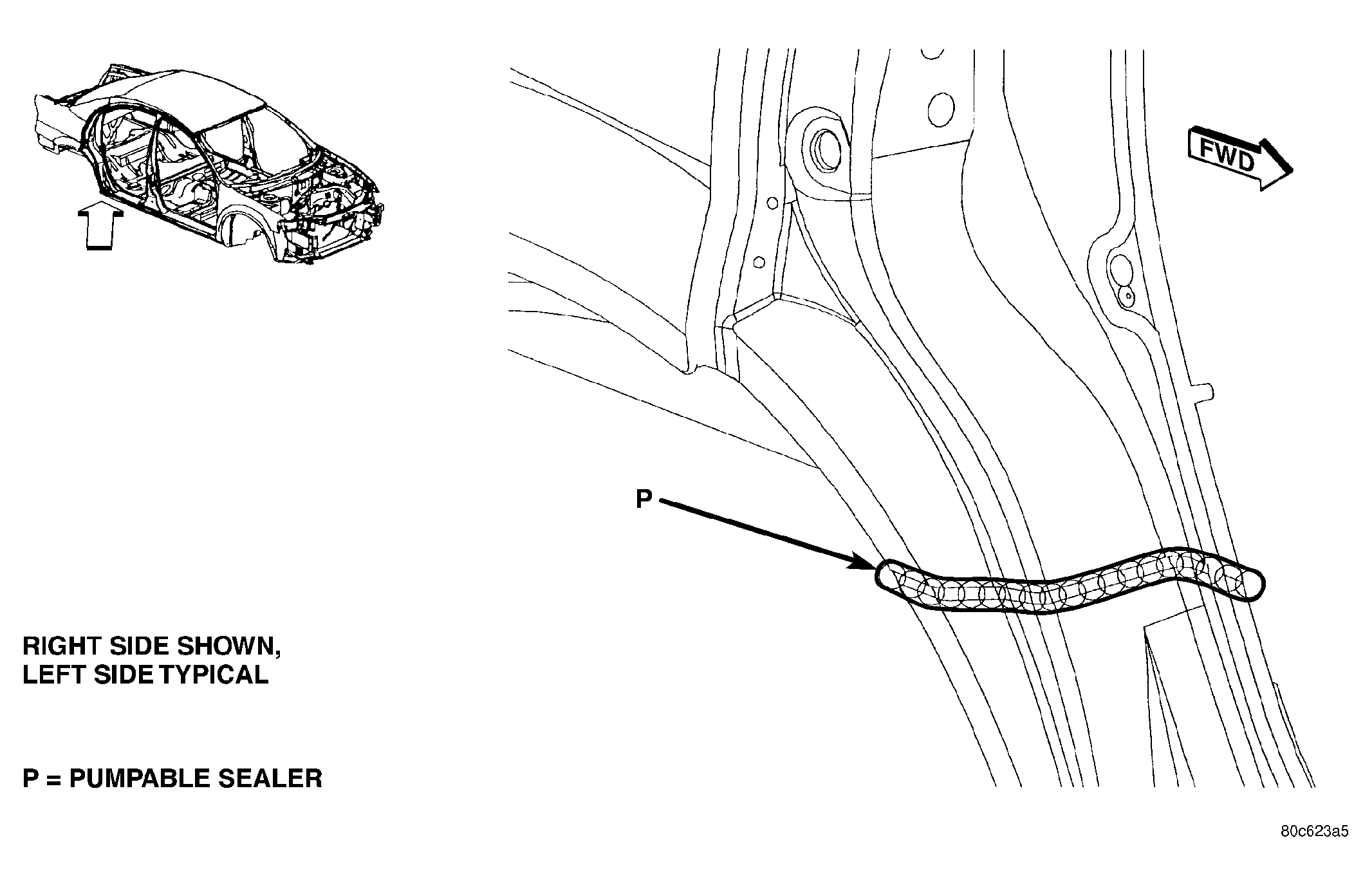

| INNER BODY SILL TO FRONT FLOOR PAN | Fig 2. |

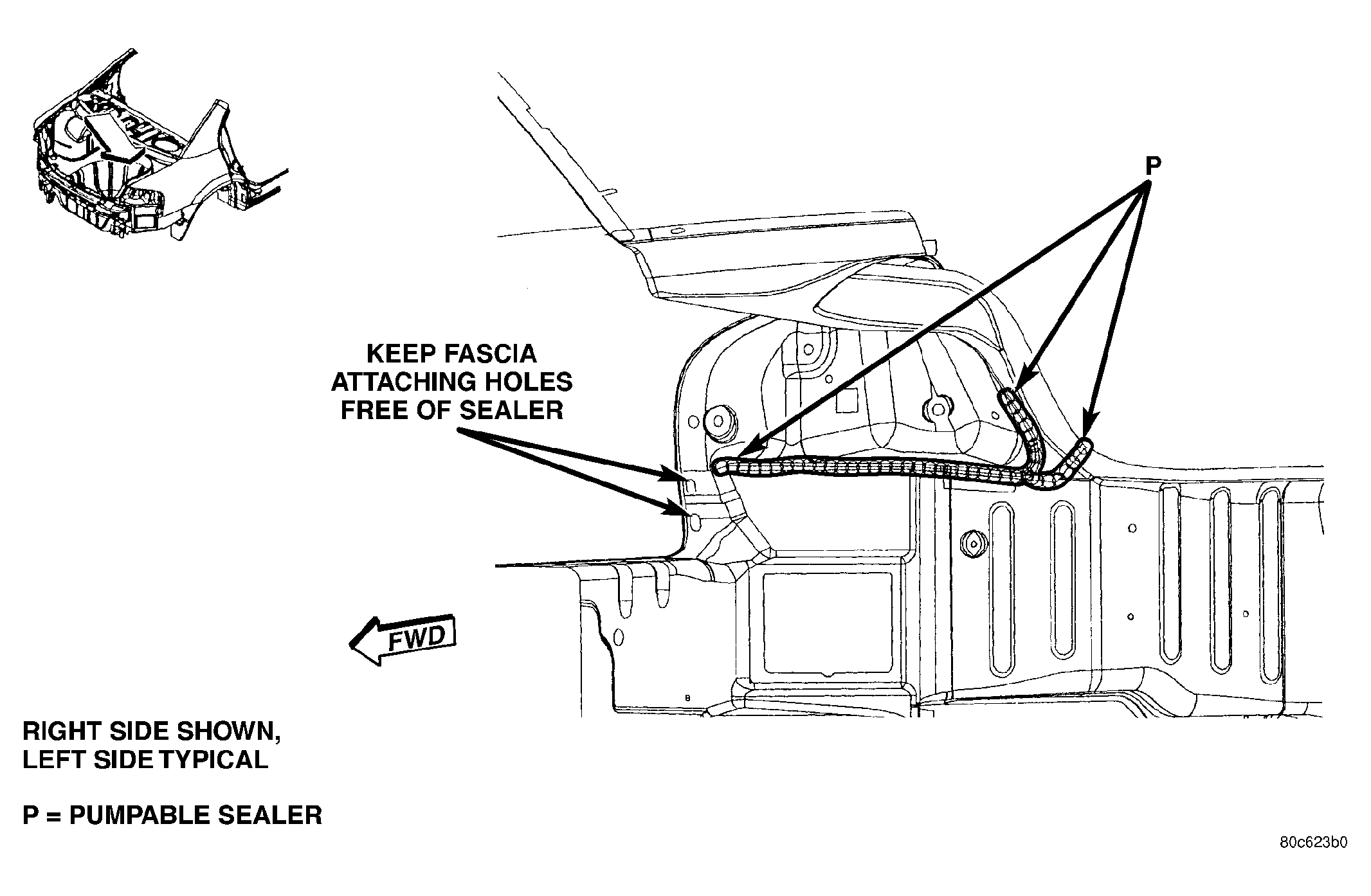

| INNER LOWER DECK OPENING TO TAIL LAMP EXTENSION | Fig 3. |
| LOWER DECK OPENING TO REAR FLOOR PAN | Fig 4. |

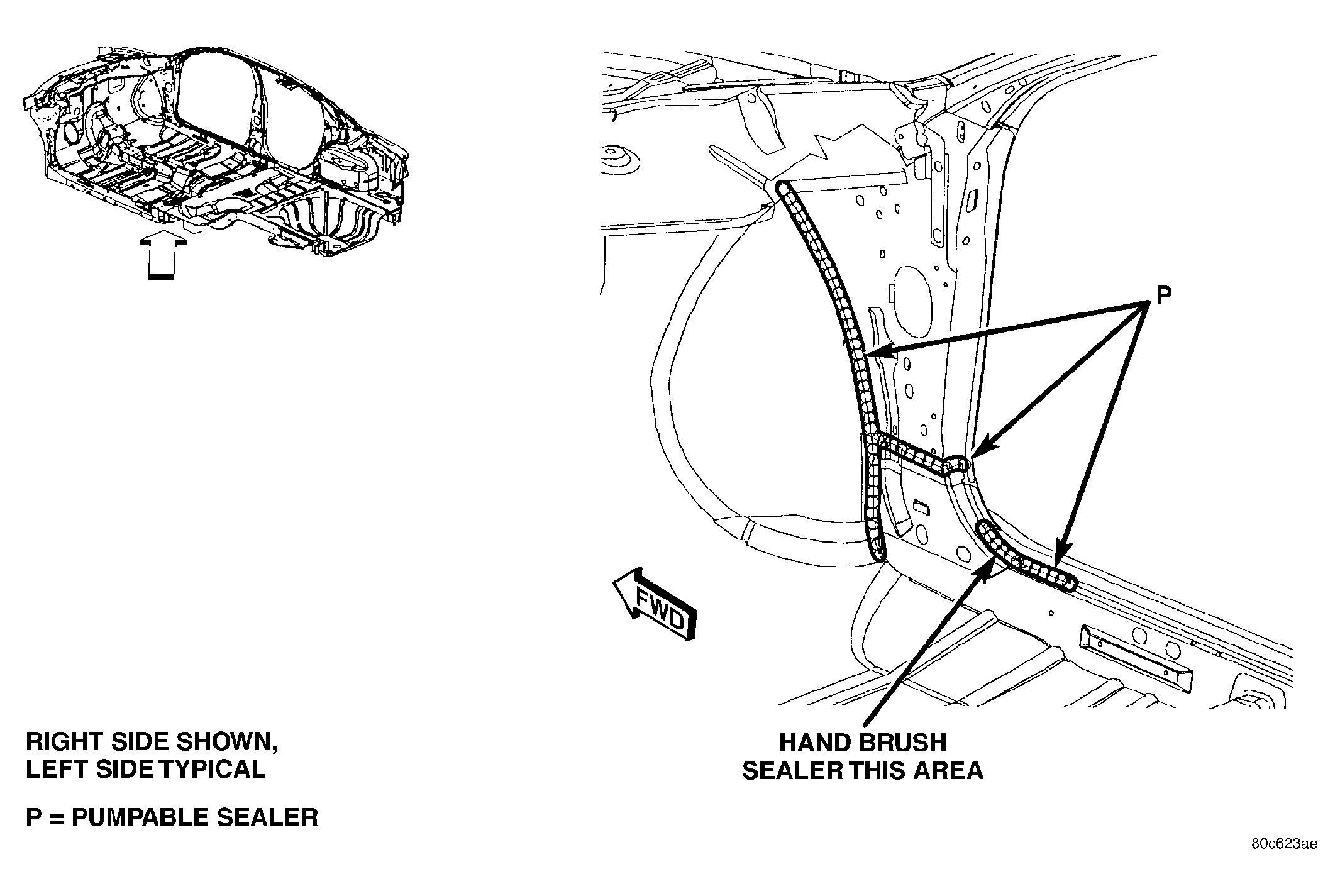

| DASH PANEL TO COWL INNER PANEL | Fig 5. |

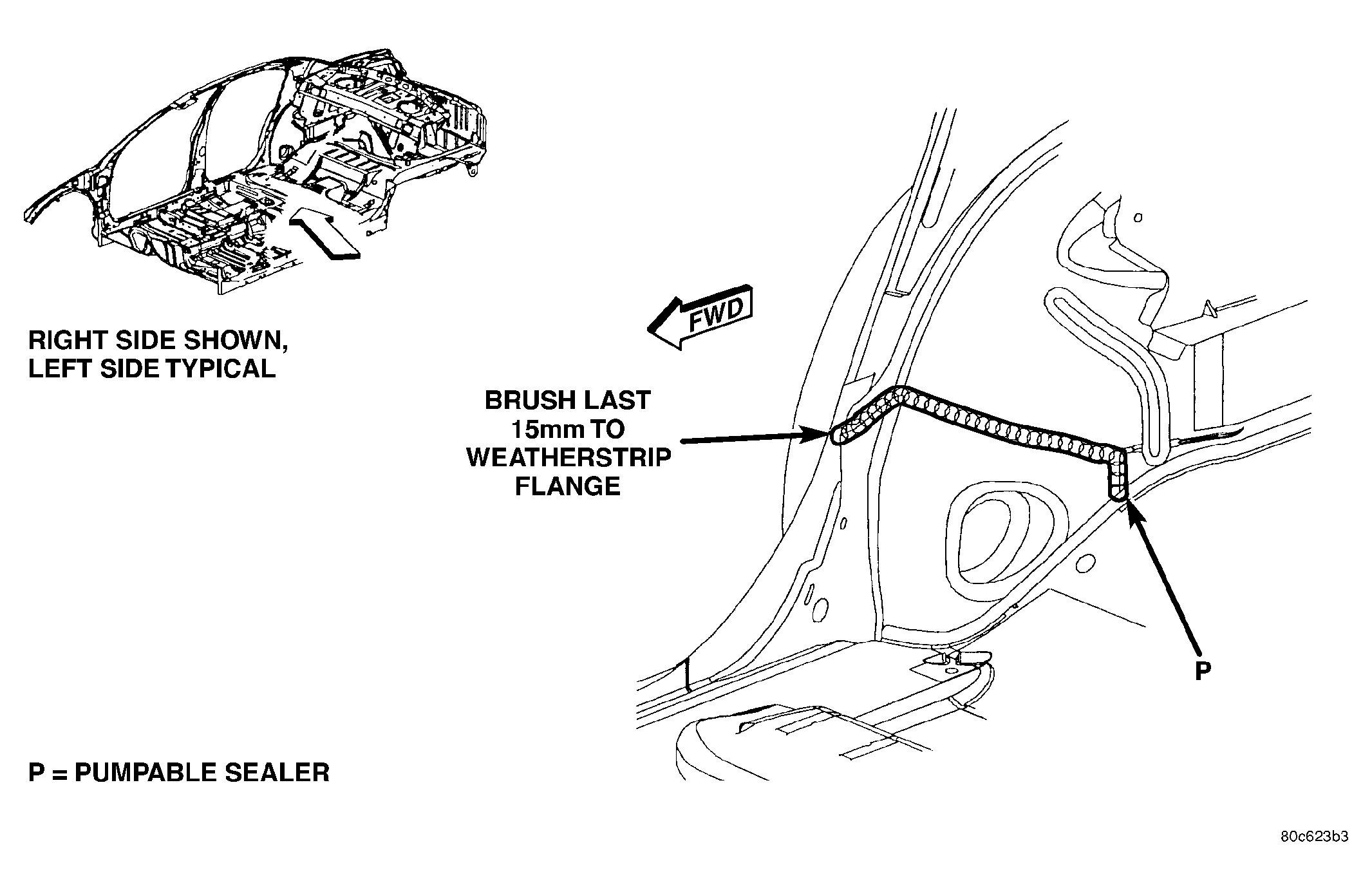

| SILL INNER EXTENSION TO INNER REAR WHEELHOUSE | Fig 6. |

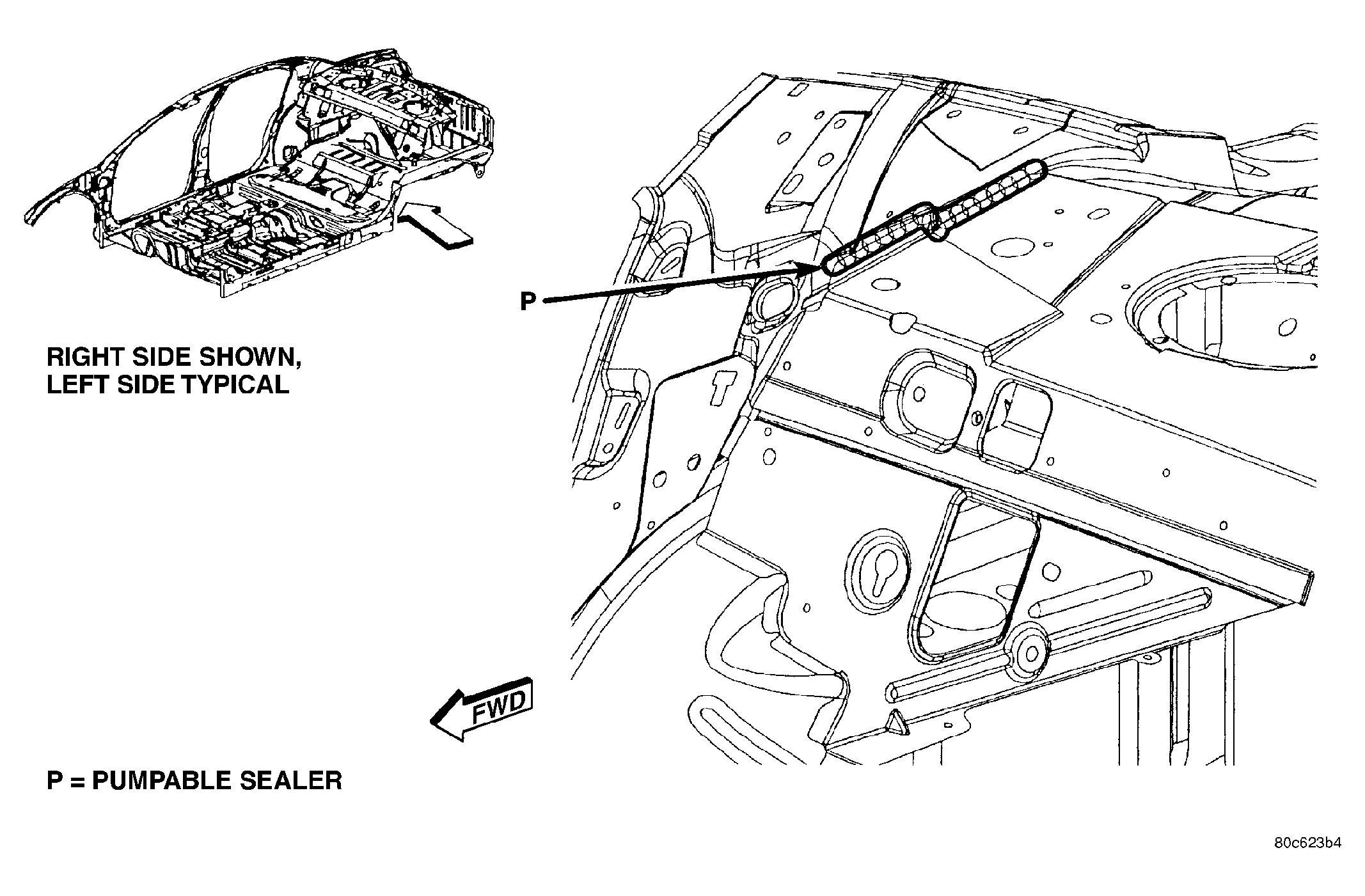

| SHELF PANEL TO INNER BODY SIDE APERTURE | Fig 7. |

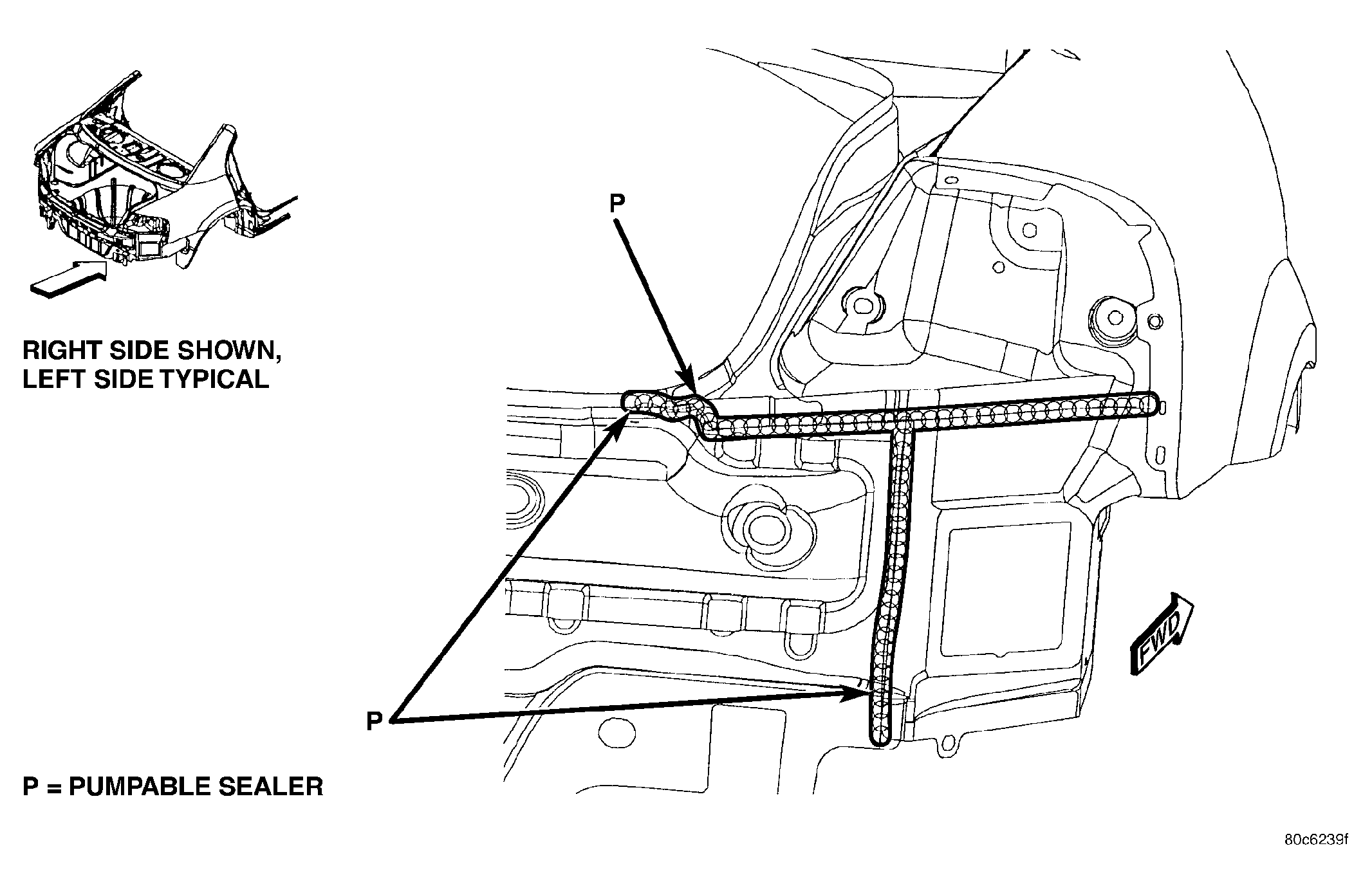

| INNER REAR WHEELHOUSE TO REAR FLOOR PAN | Fig 8. |

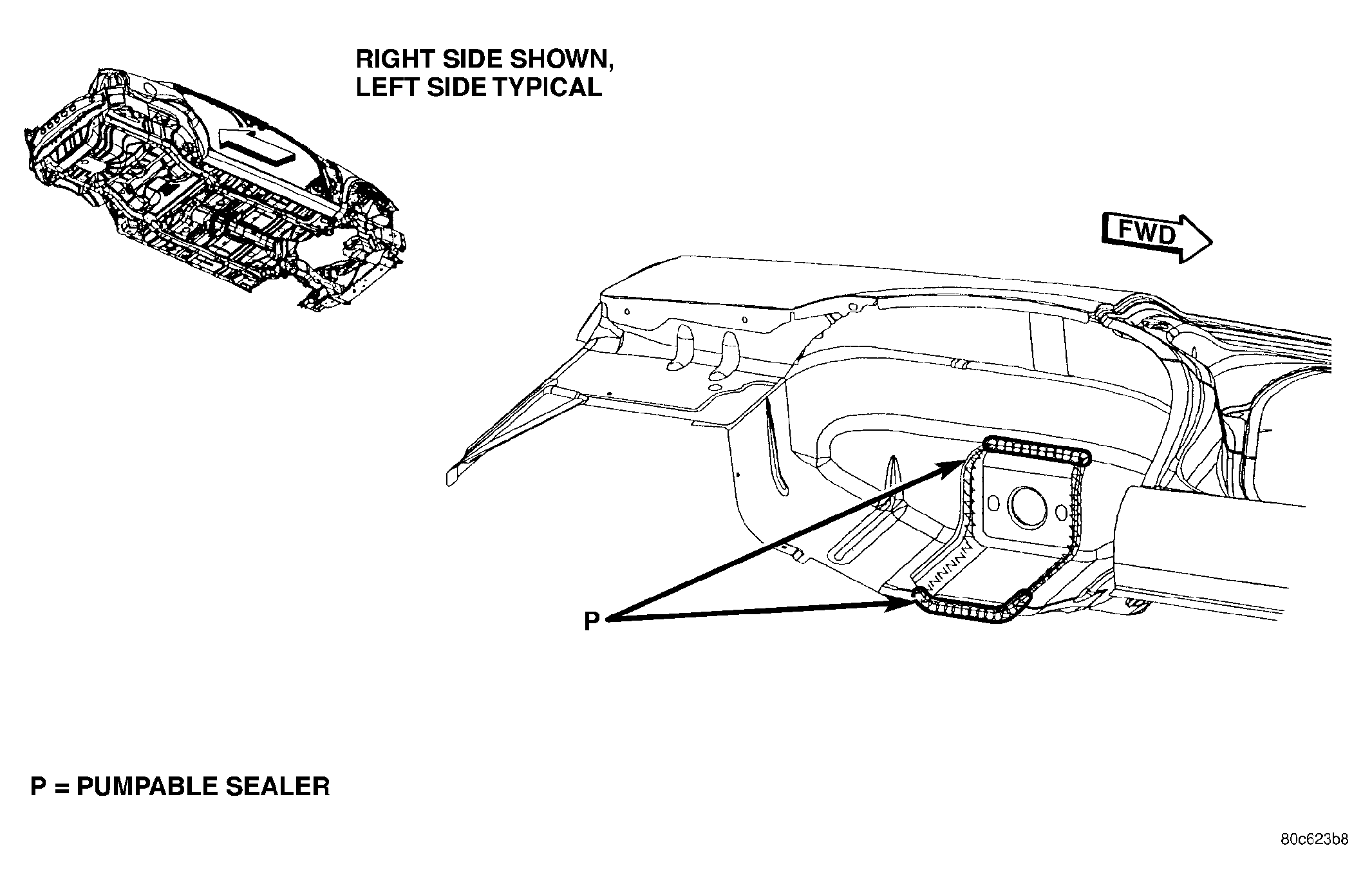

| REAR WHEELHOUSE | Fig 9. |
| REAR SHOCK TOWER BRACKET | Fig 10. |
| LOWER REAR FLOOR PAN TO LOWER DECK OPENING | Fig 11. |
| ROOF TO "A" PILLAR | Fig 12. |
| TAIL LAMP EXTENSION TO QUARTER PANEL & DRAIN THROUGH | Fig 13. |
| TAIL LAMP EXTENSION TO LOWER DECKLID PANEL | Fig 14. |
| QUARTER PANEL TO DRAIN TROUGH | Fig 15. |
| REAR SHELF PANEL REINFORCEMENT TO DRAIN TROUGH | Fig 16. |
| ROOF DRIP RAIL SEAL SUPPORT | Fig 17. |

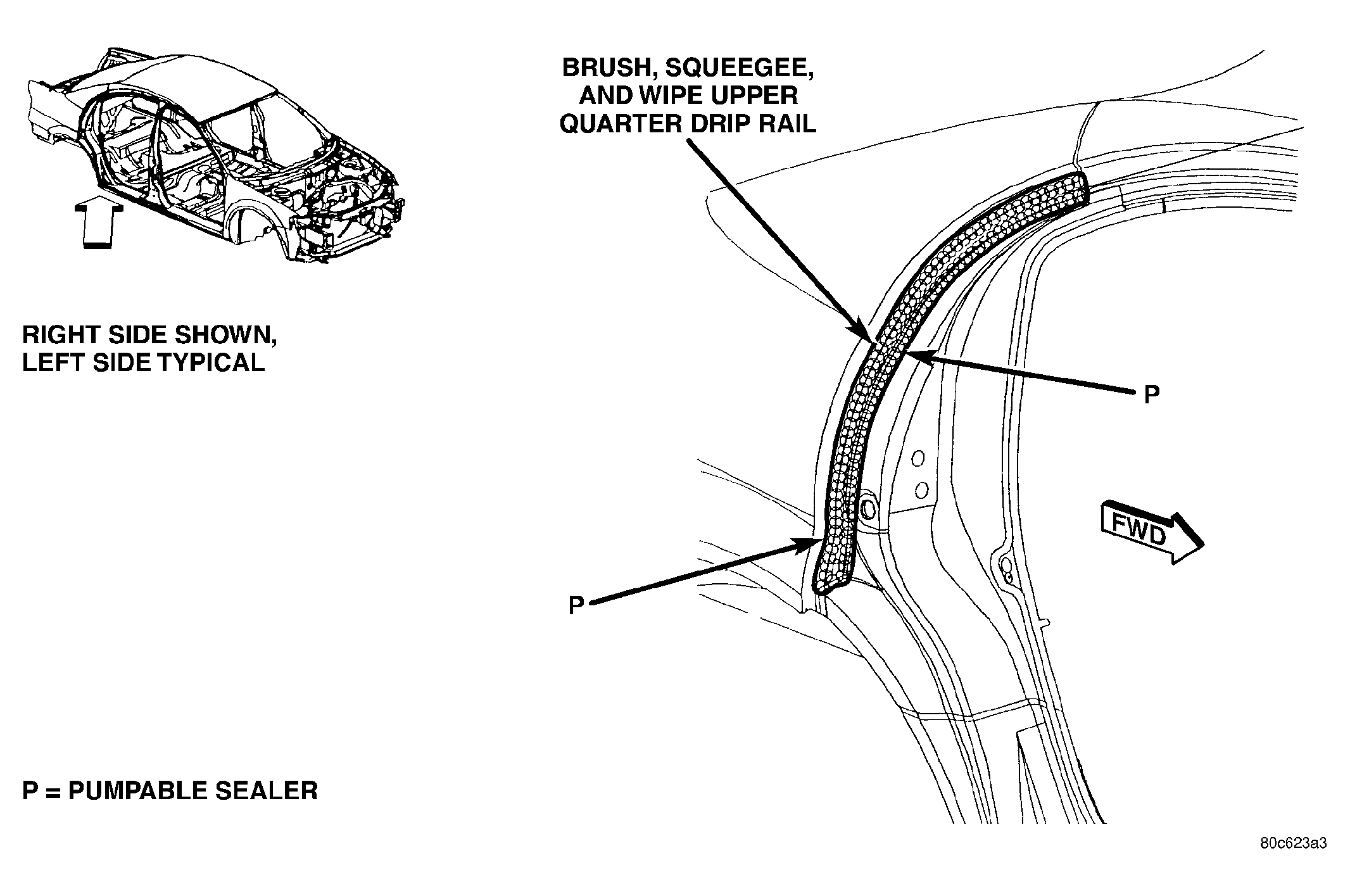

| QUARTER DRIP RAIL SEAL SUPPORT | Fig 18. |
| QUARTER PANEL TO BODY SIDE APERTURE DOOR FRAME JOINT | Fig 19. |
| QUARTER PANEL TO BODY SIDE APERTURE DOG LEG | Fig 20. |
| ROOF FLANGE TO QUARTER PANEL FLANGE | Fig 21. |

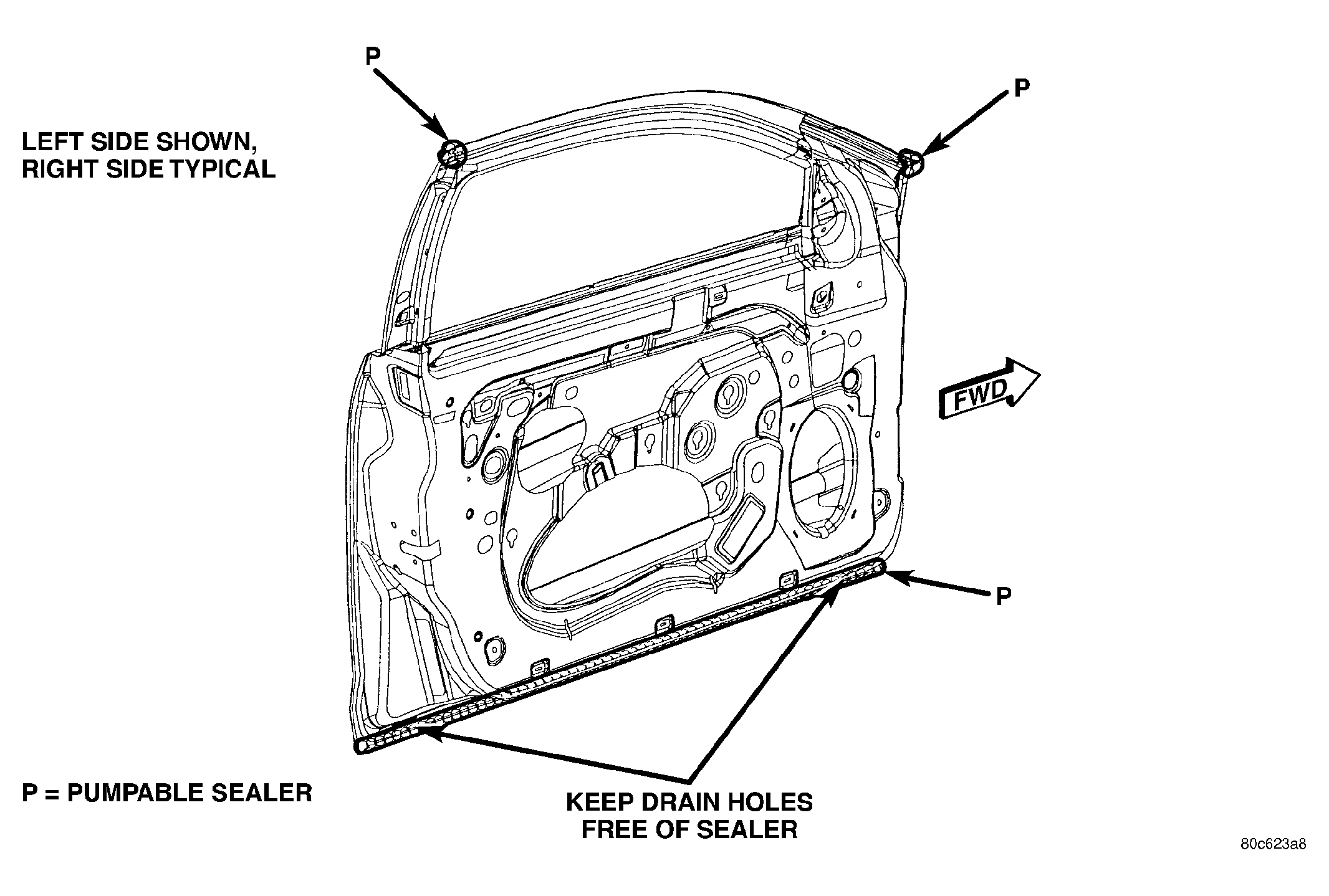

| FRONT DOOR LOWER HEM FLANGE | Fig 22. |

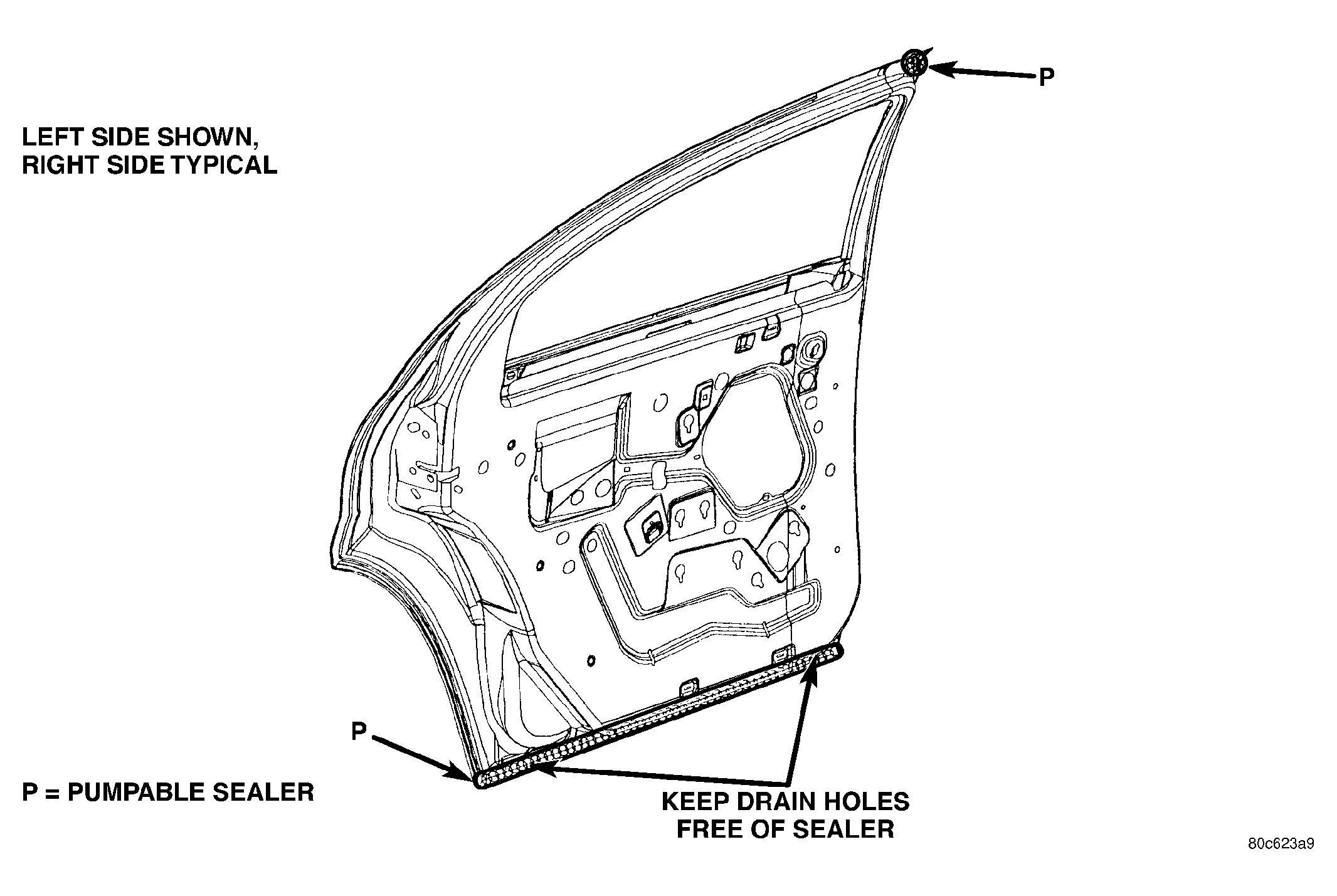

| REAR DOOR LOWER HEM FLANGE | Fig 23. |

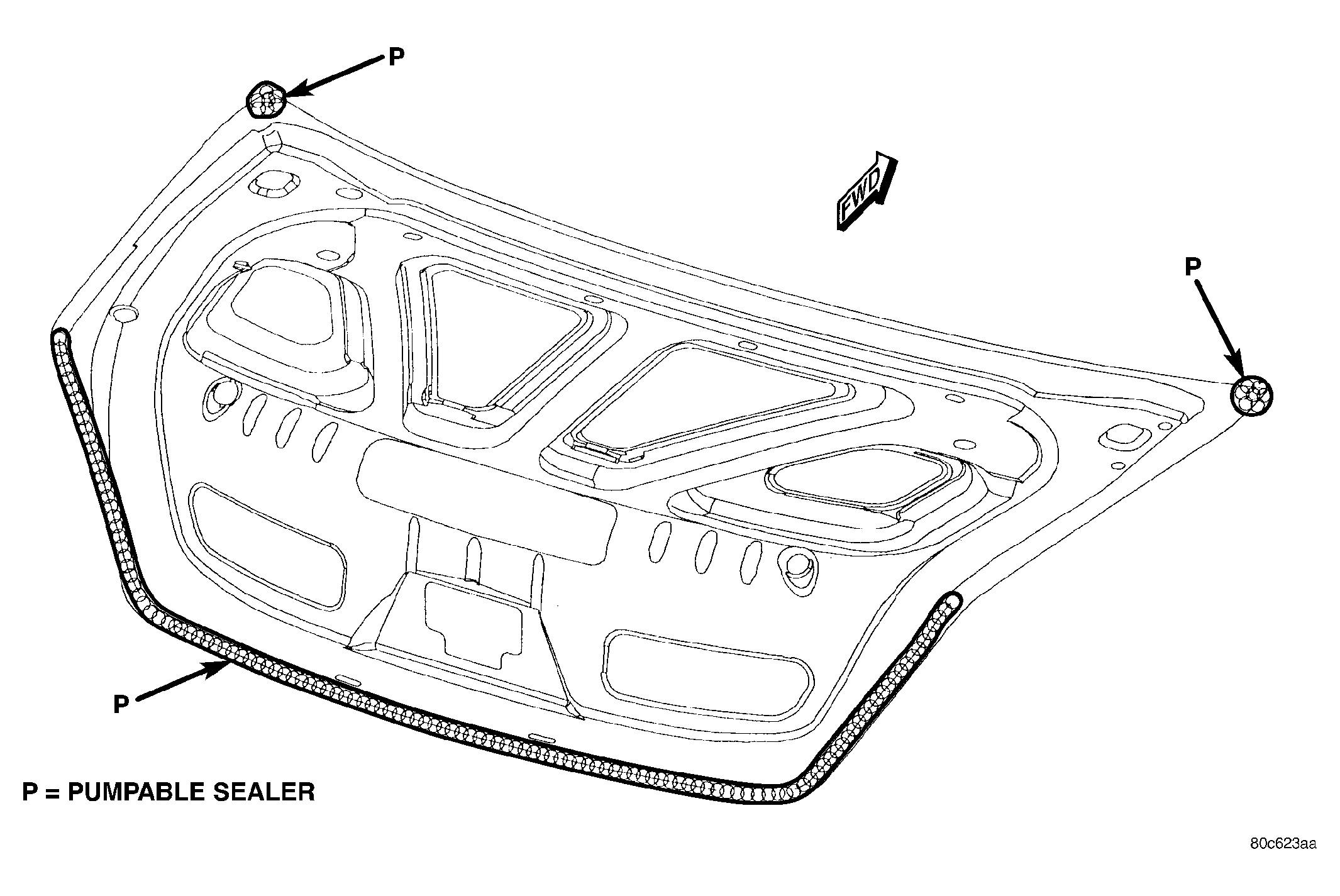

| DECKLID HEM FLANGE | Fig 24. |

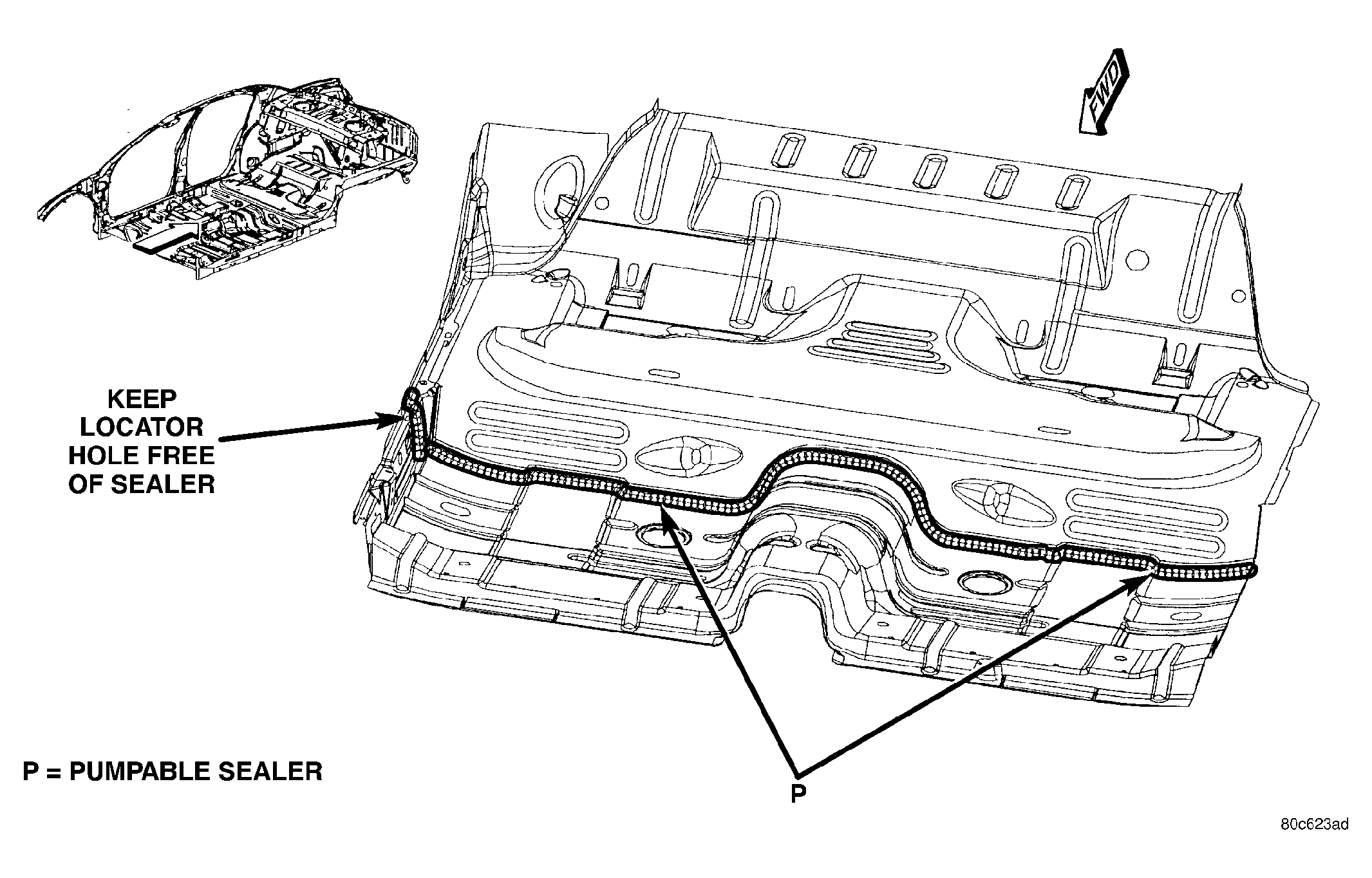

| FRONT FLOOR PAN TO REAR FLOOR PAN | Fig 25. |

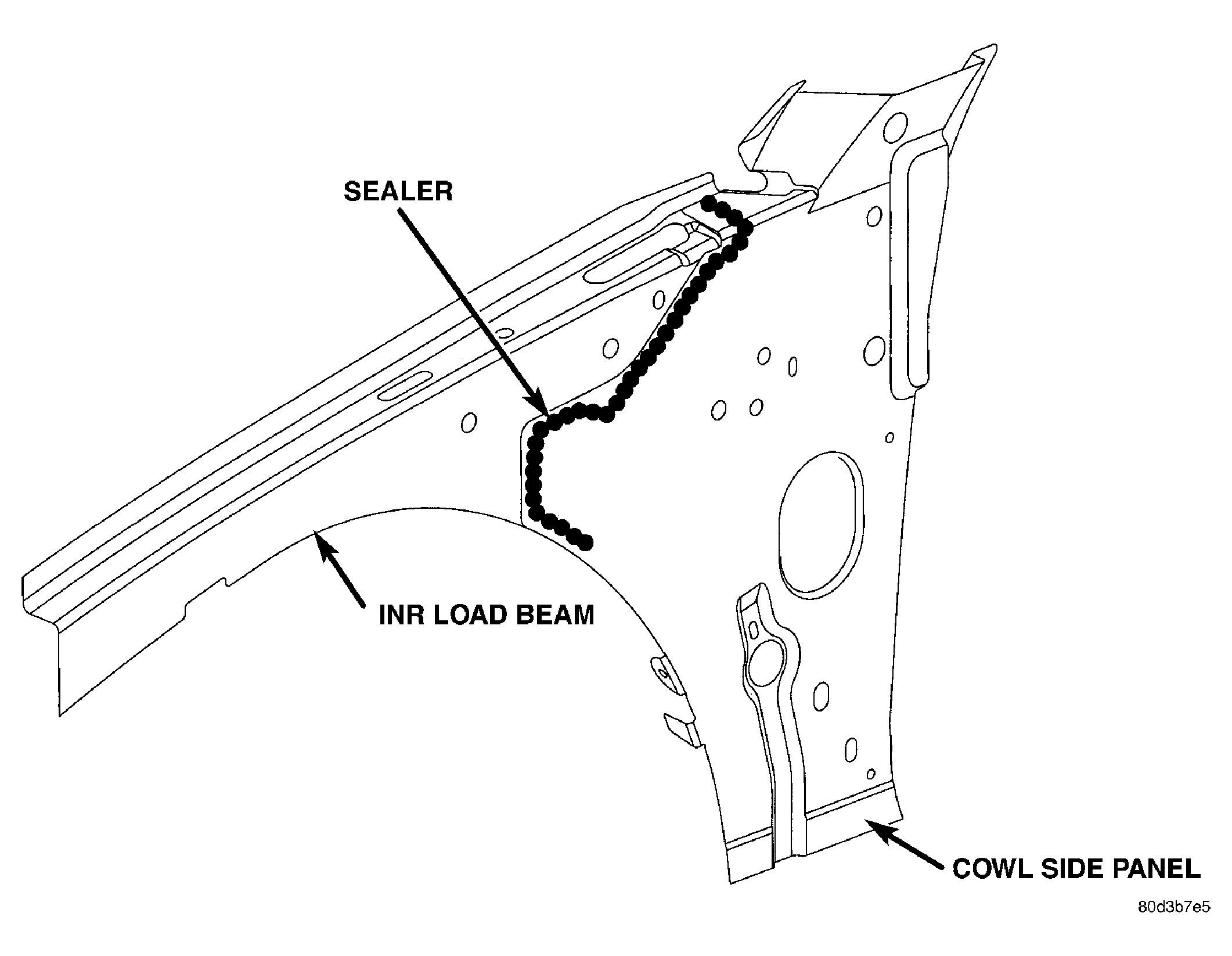

| INNER UPPER LOAD BEAM & COWL SIDE PANEL | Fig 26. |

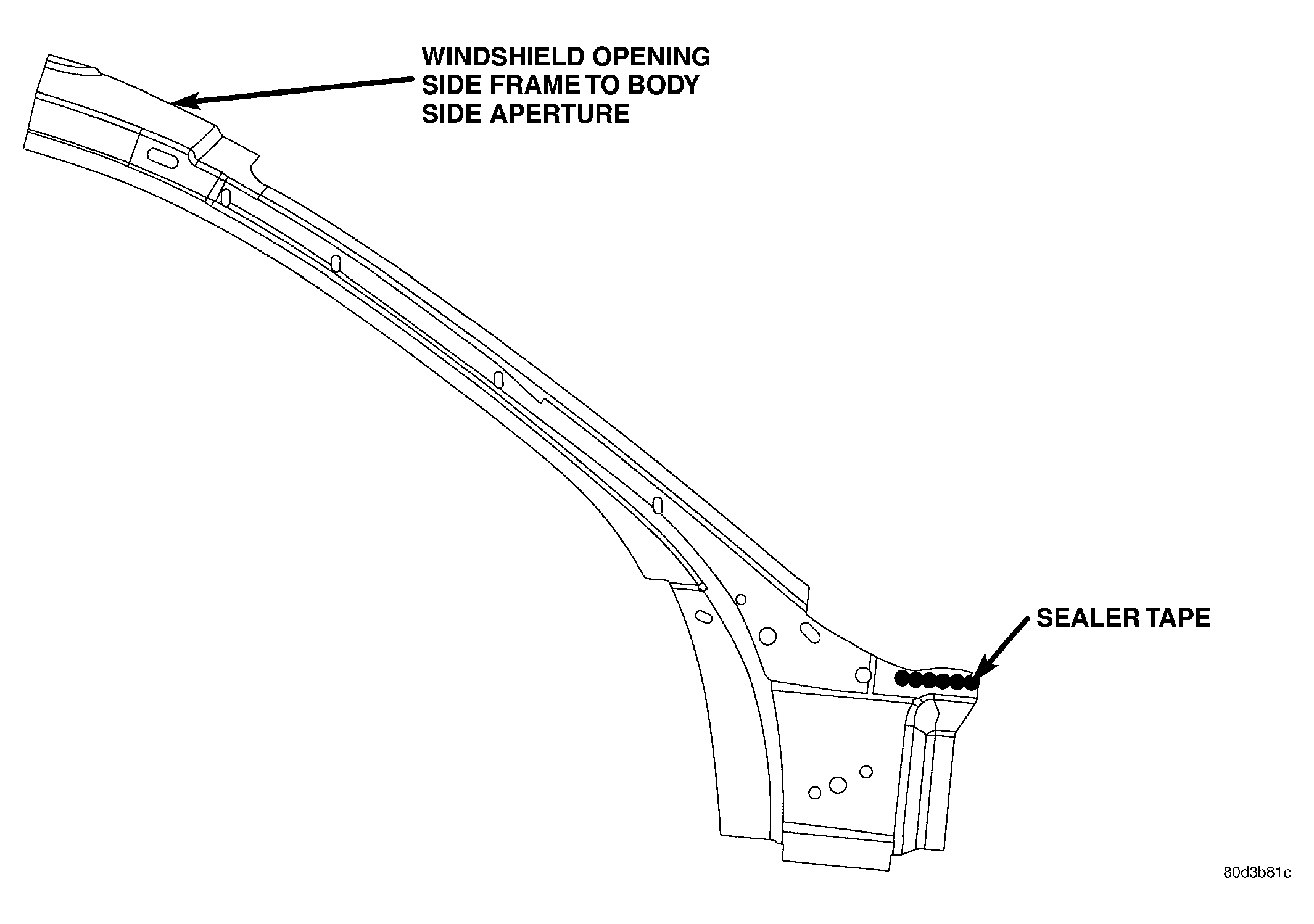

| WINDSHIELD OPENING SIDE FRAME & BODY SIDE APERTURE | Fig 27. |

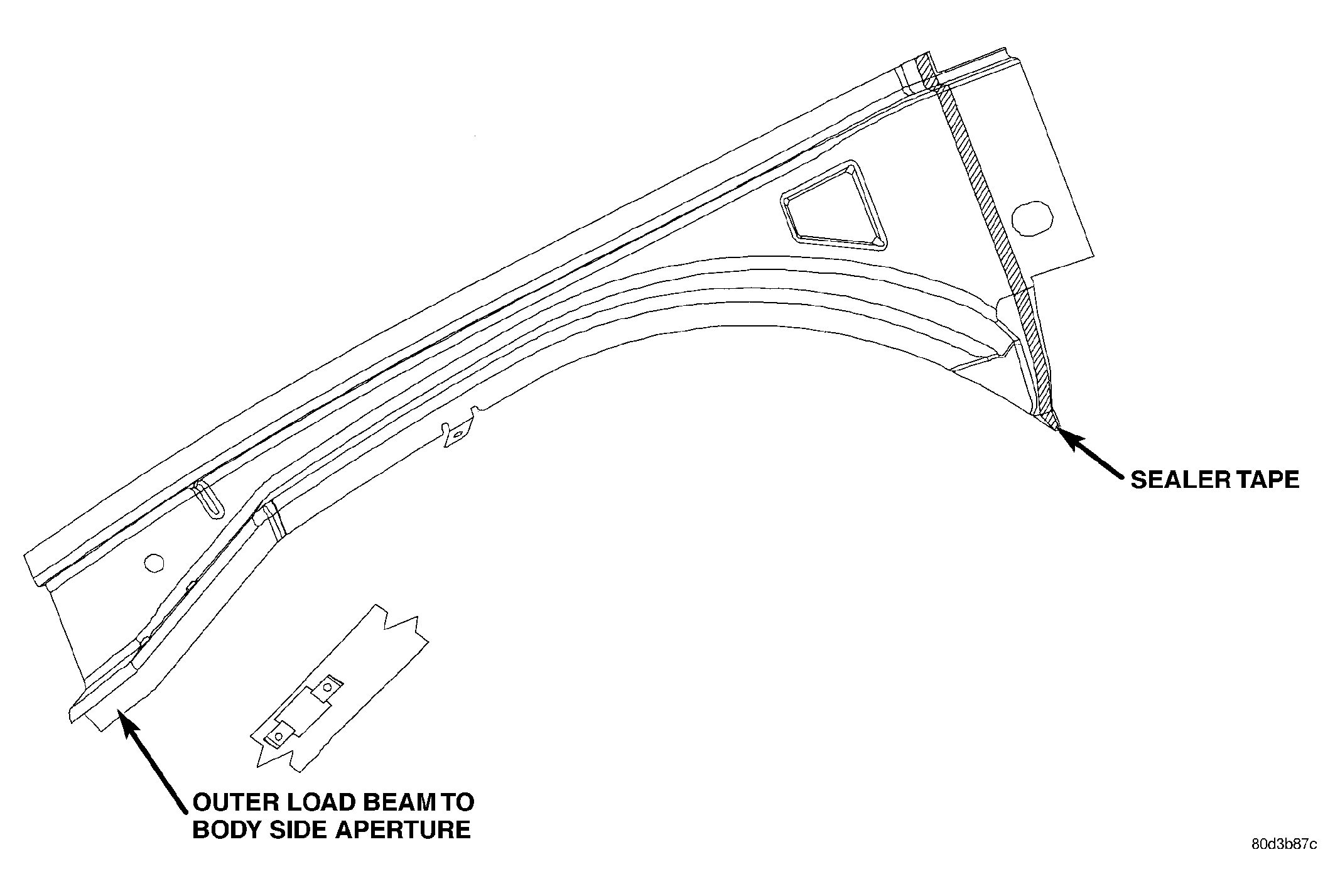

| OUTER UPPER LOAD BEAM & BODY SIDE APERTURE | Fig 28. |

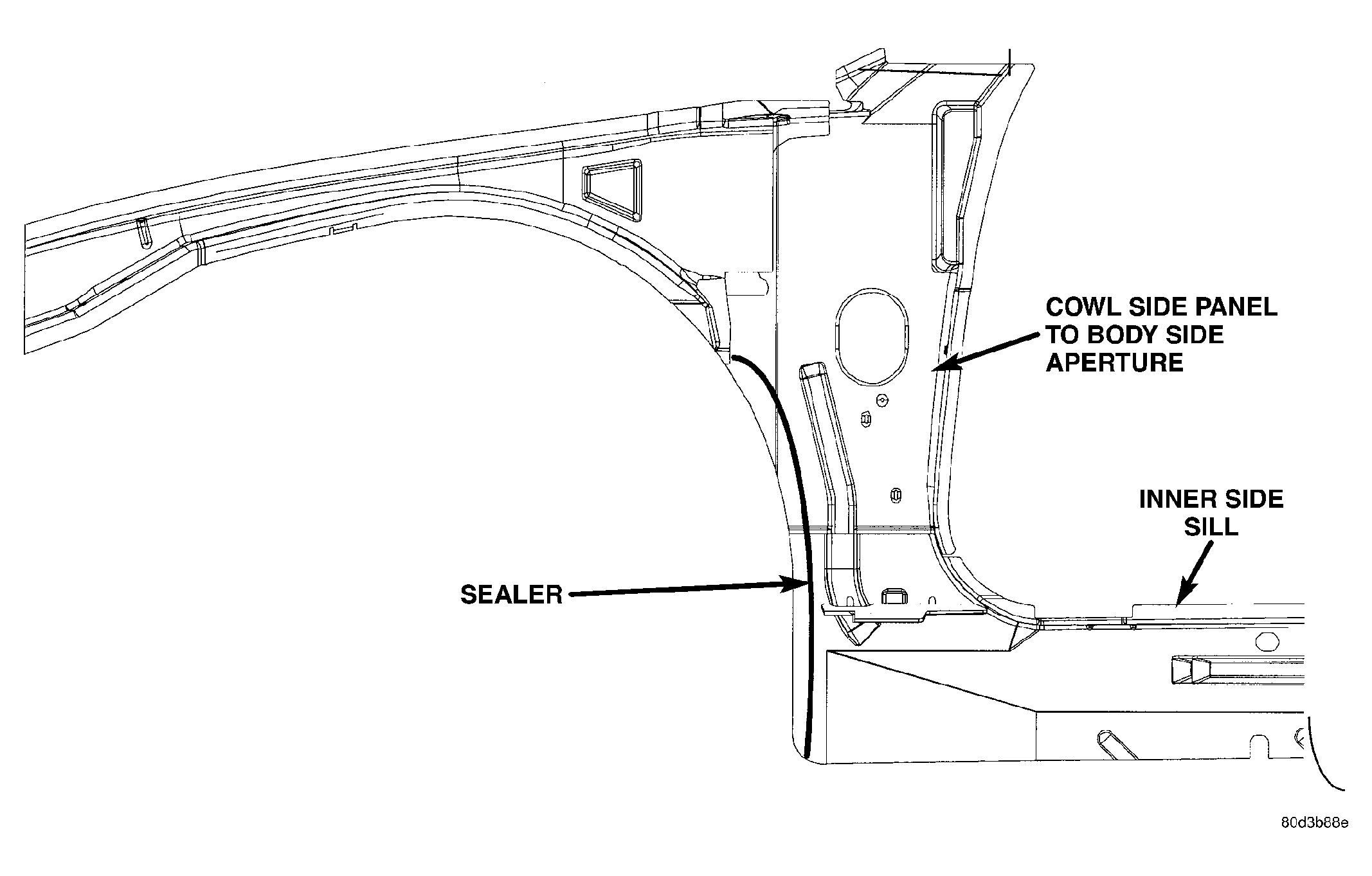

| COWL SIDE PANEL, BODY SIDE APERTURE & INNER SIDE SILL | Fig 29. |

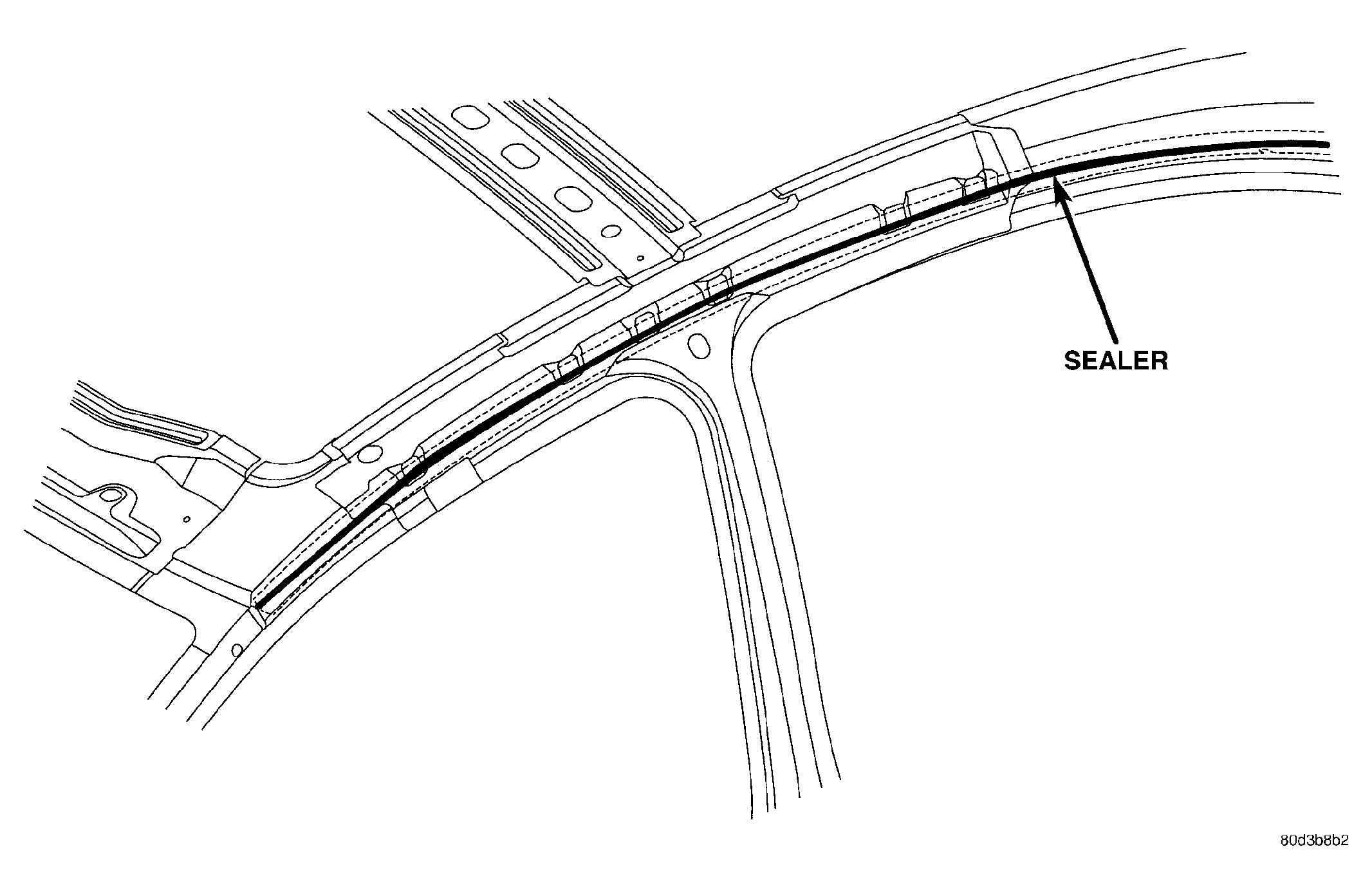

| ROOF SUPPORT, DRIP RAIL & ROOF PANEL | Fig 30. |
