Specifications - Sealer Locations - Jr-27 Only
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
INDEX
| DESCRIPTION | FIGURE |
|---|---|
| WINDSHIELD HEADER FRAME TO A-PILLAR | Fig 1. |
| TAIL LAMP EXTENSION TO QUARTER PANEL AND DRAIN TROUGH | Fig 2. |
| TAIL LAMP EXTENSION TO LOWER DECKLID PANEL | Fig 3. |
| QUARTER PANEL TO DRAIN TROUGH | Fig 4. |
| REAR SHELF PANEL REINFORCEMENT TO DRAIN TROUGH | Fig 5. |
| A-PILLAR TO BODY SIDE OUTER PANEL | Fig 6. |
| OUTER QUARTER TO BODY SIDE OUTER DOG LEG | Fig 7. |

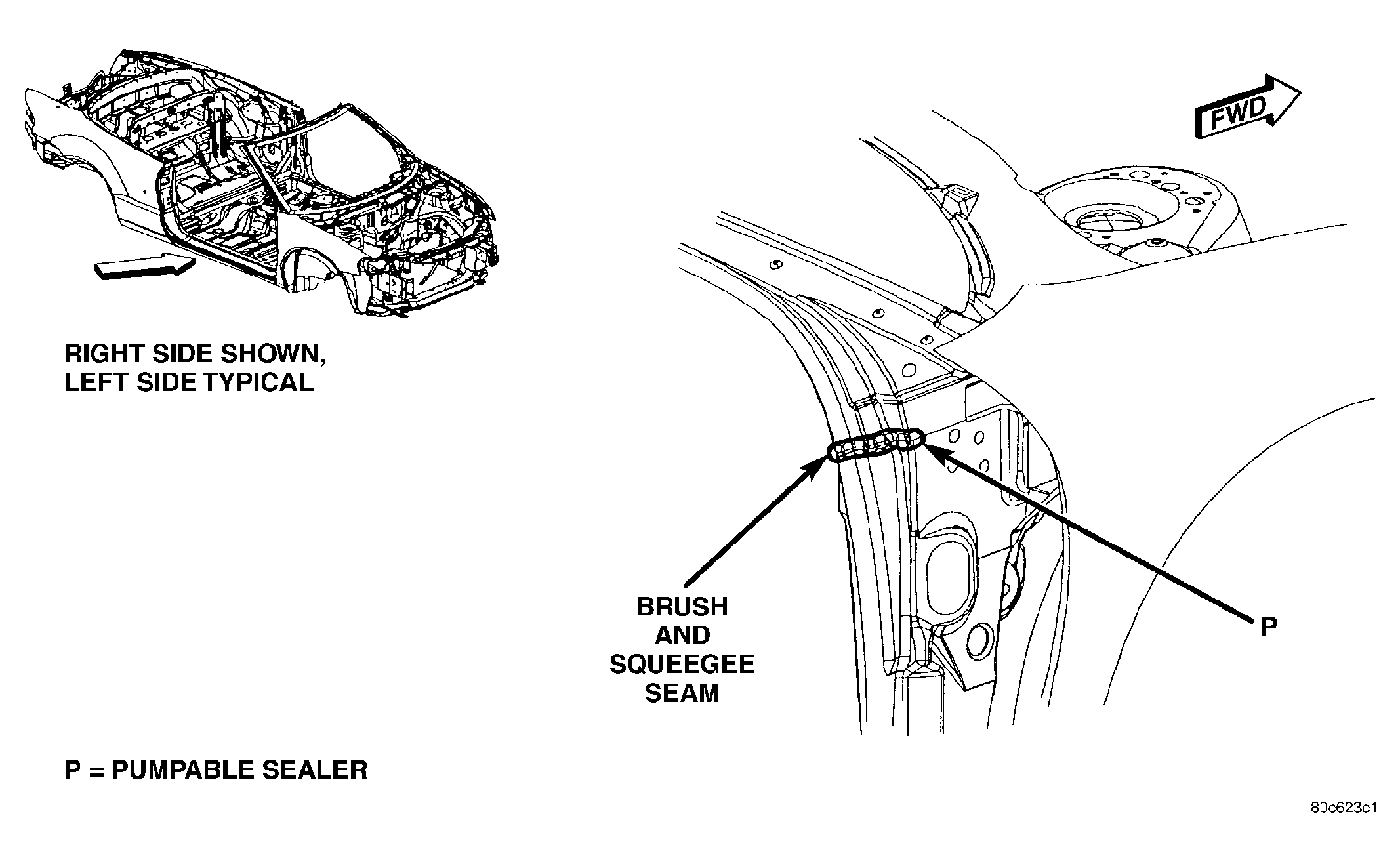

| LOWER DECK TO DRAIN TROUGH EXTENSION | Fig 8. |

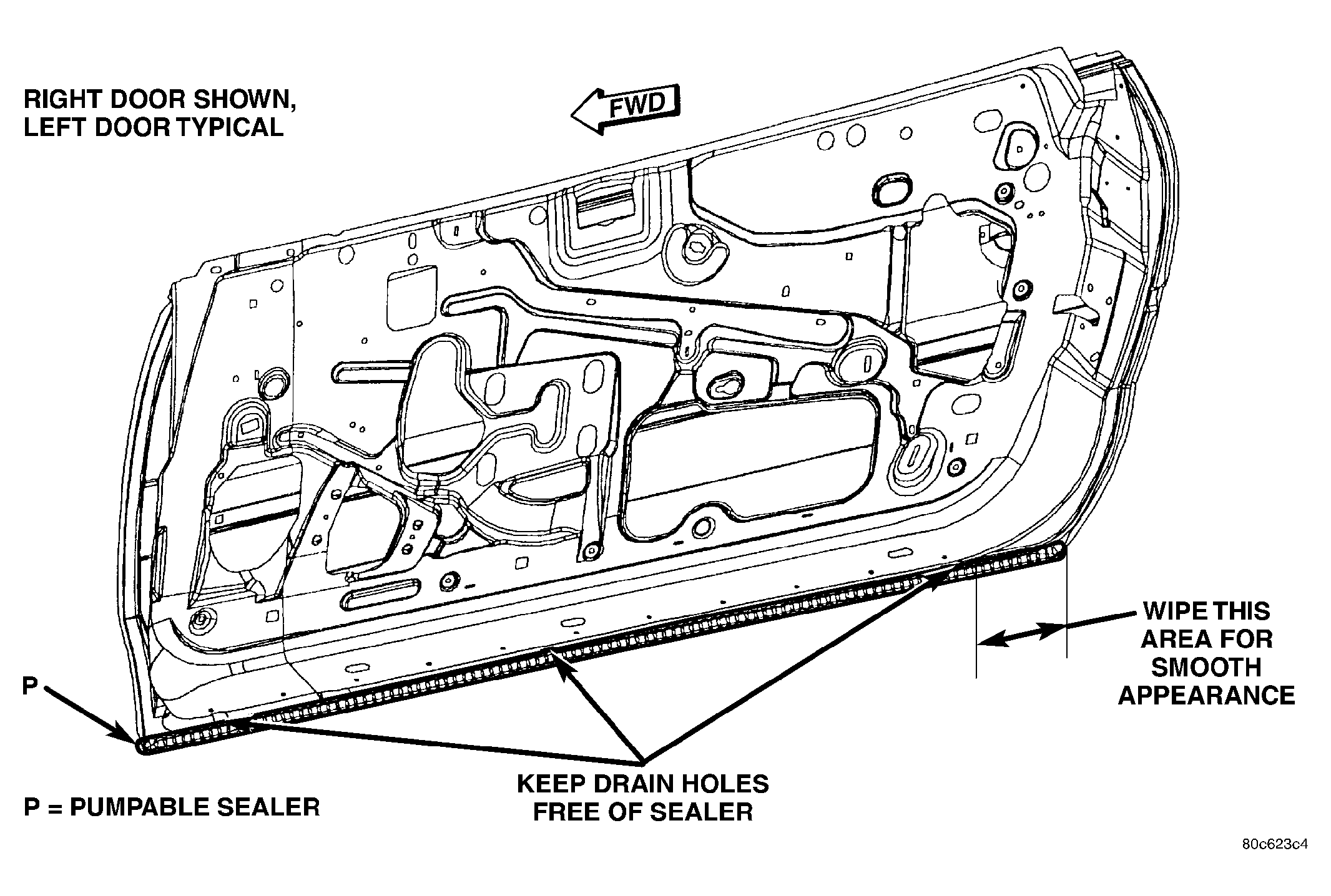

| FRONT DOOR LOWER HEM FLANGE | Fig 9. |
| DECKLID HEM FLANGE | Fig 10. |

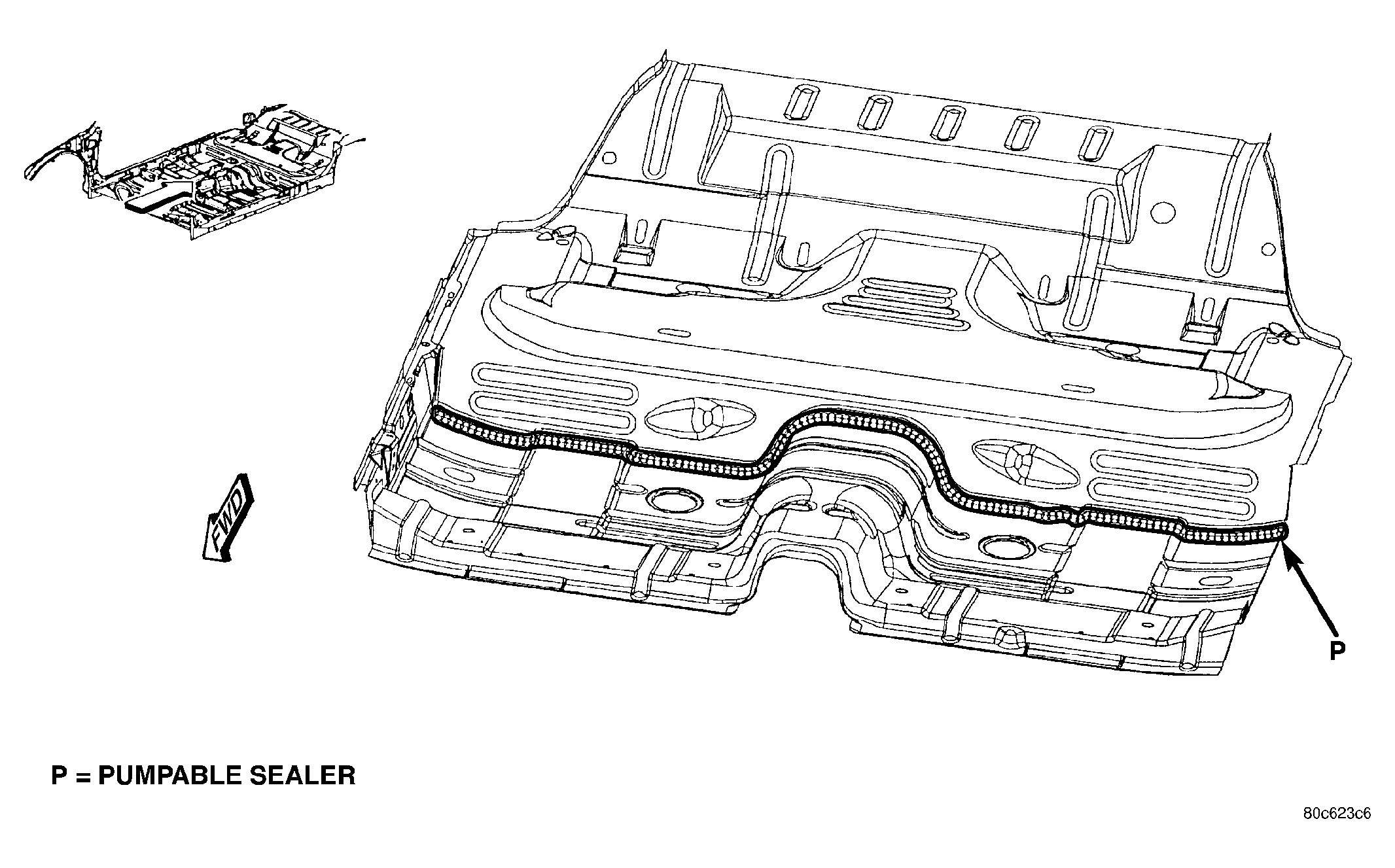

| FRONT FLOOR PAN TO REAR FLOOR PAN | Fig 11. |
| A-PILLAR TO COWL PLENUM PANEL | Fig 12. |
| LOWER DECK OPENING TO REAR FLOOR PAN | Fig 13. |
| LOWER INNER DECK OPENING TO TAIL LAMP EXTENSION | Fig 14. |

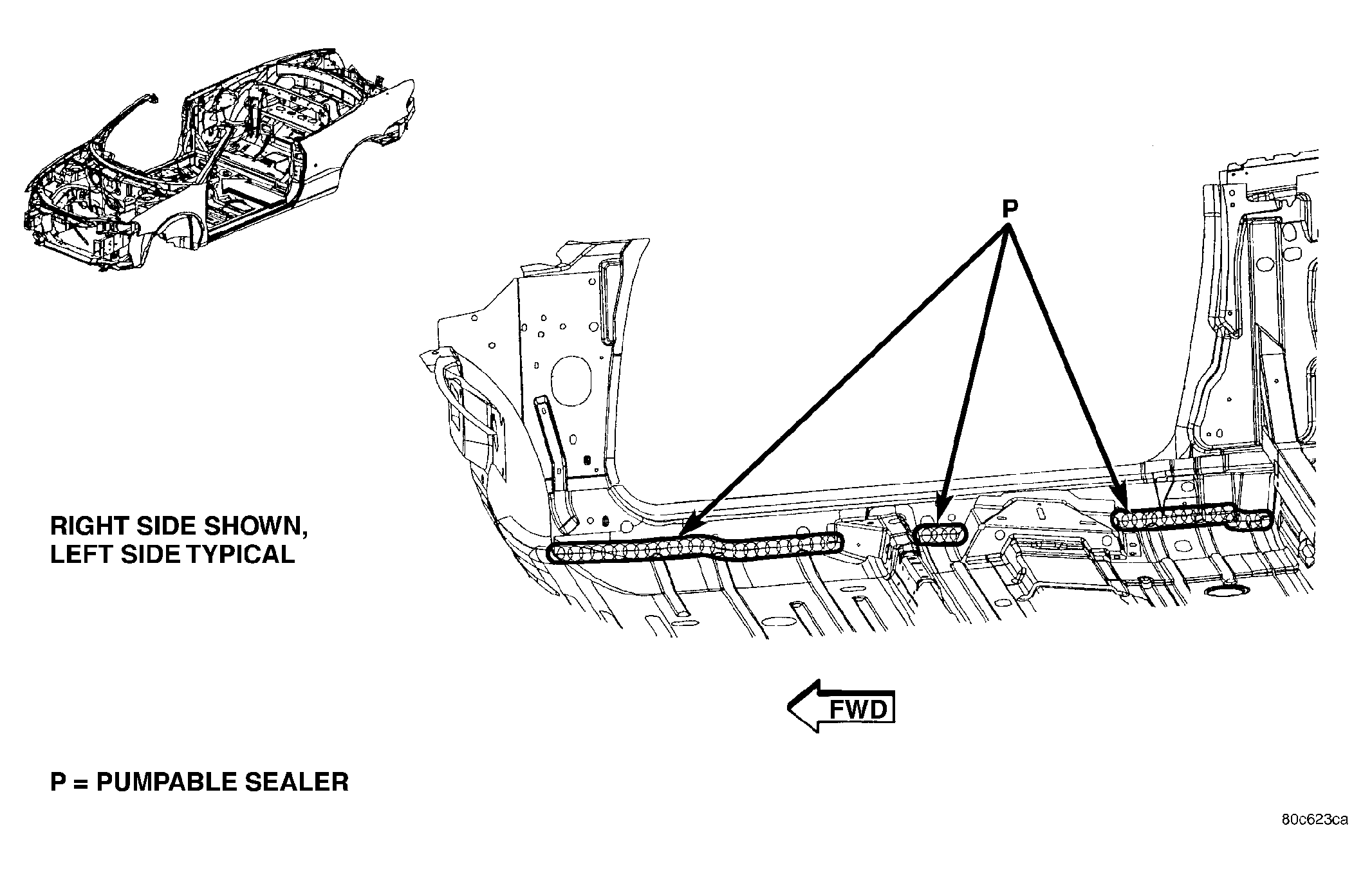

| INNER BODY SILL TO FRONT FLOOR PAN | Fig 15. |

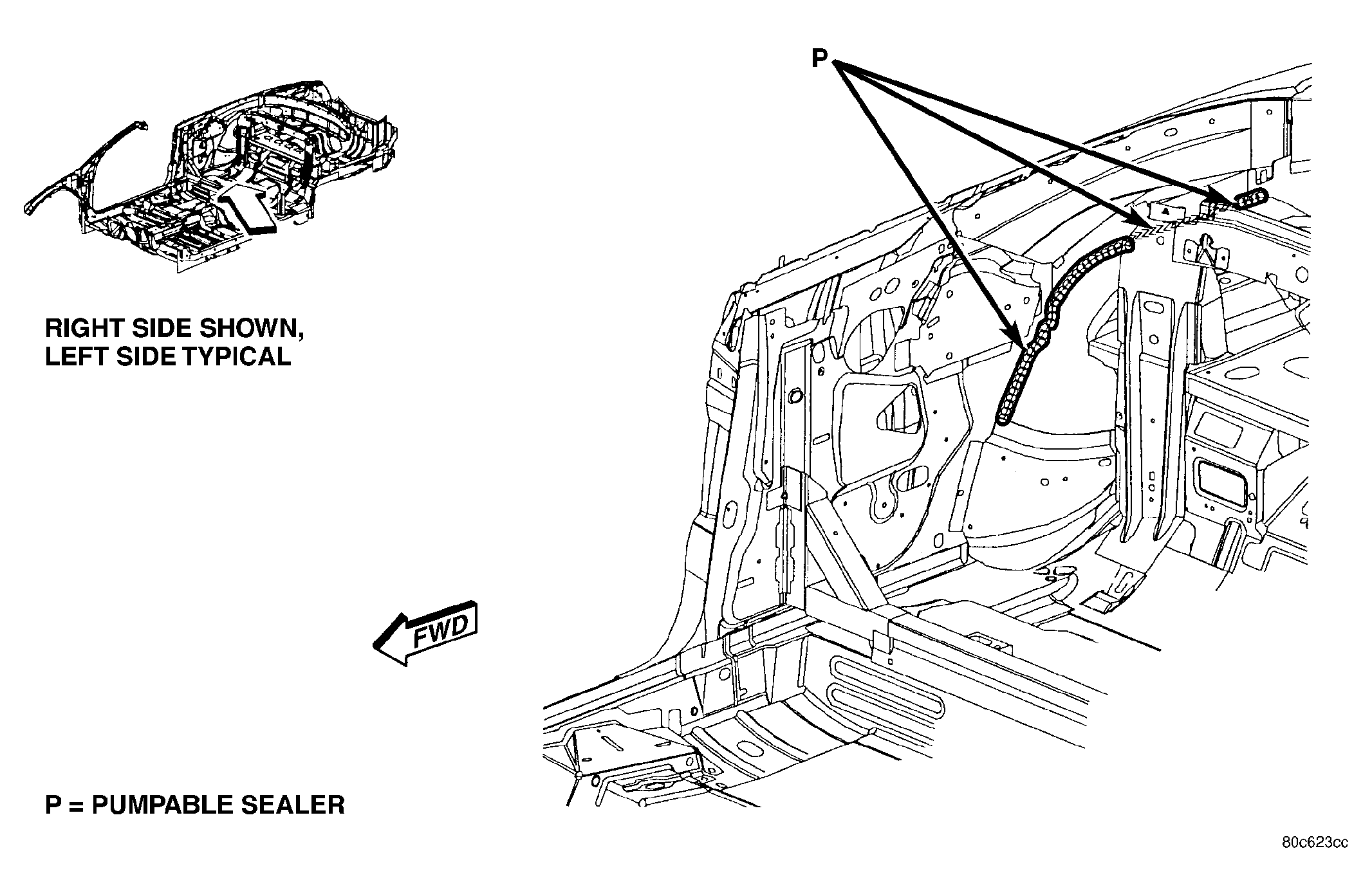

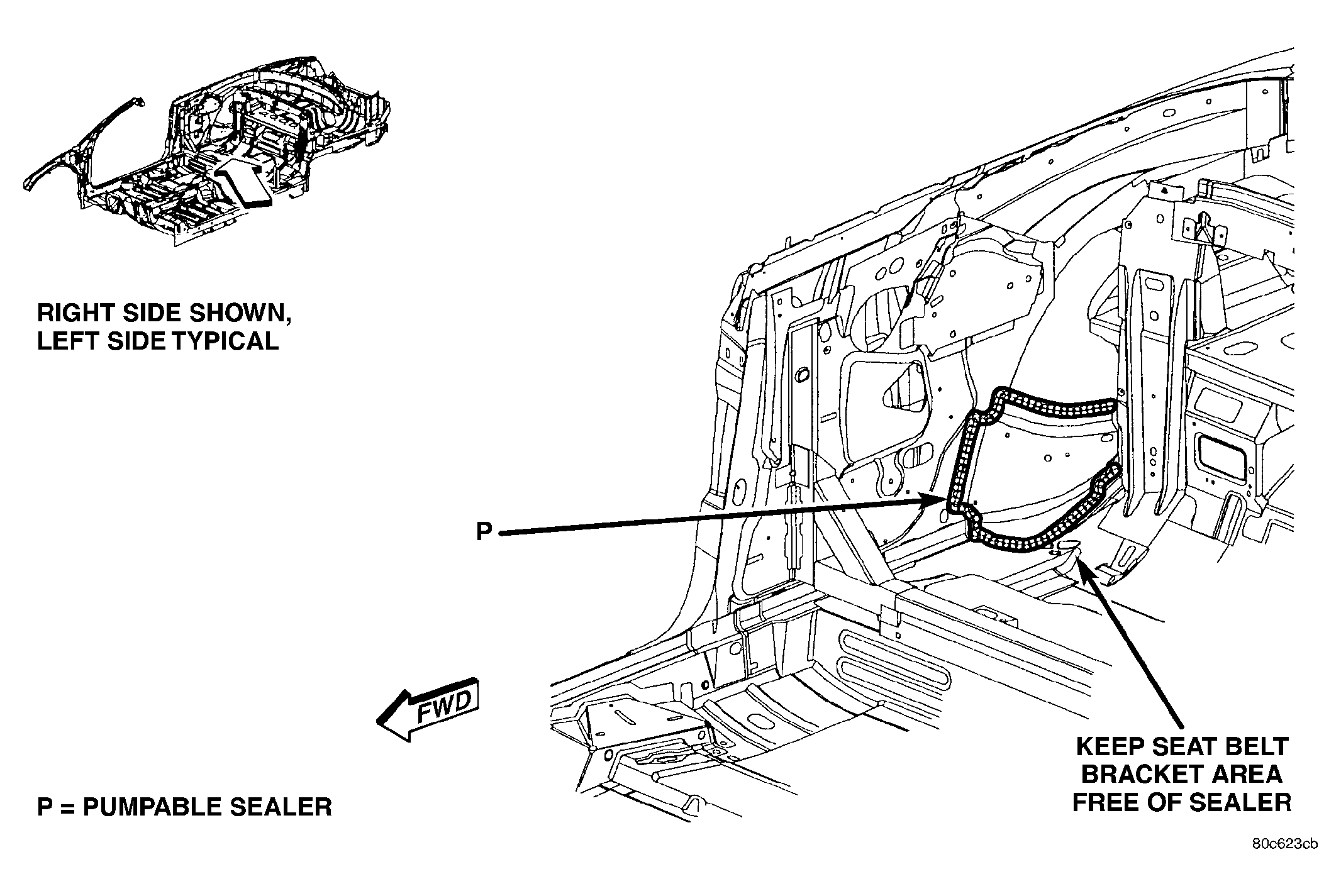

| INNER SILL EXTENSION TO SHOULDER BELT SUPPORT REINFORCEMENT | Fig 16. |
| INNER REAR WHEEL HOUSING TO EXTENSION | Fig 17. |

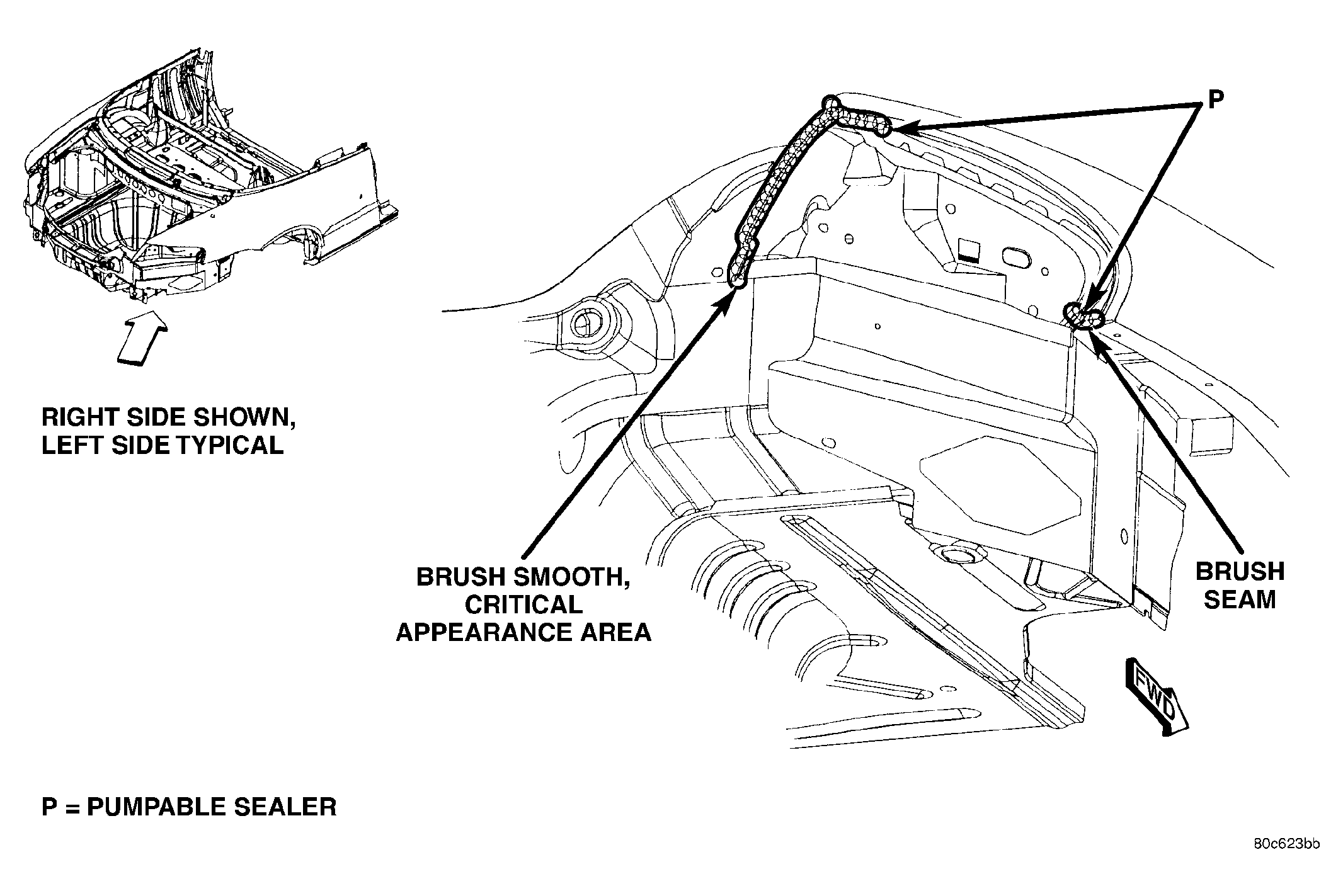

| REAR FLOOR PAN DECKLID INNER AREA - RIGHT SIDE | Fig 18. |
| REAR FLOOR PAN DECKLID INNER AREA - LEFT SIDE | Fig 19. |

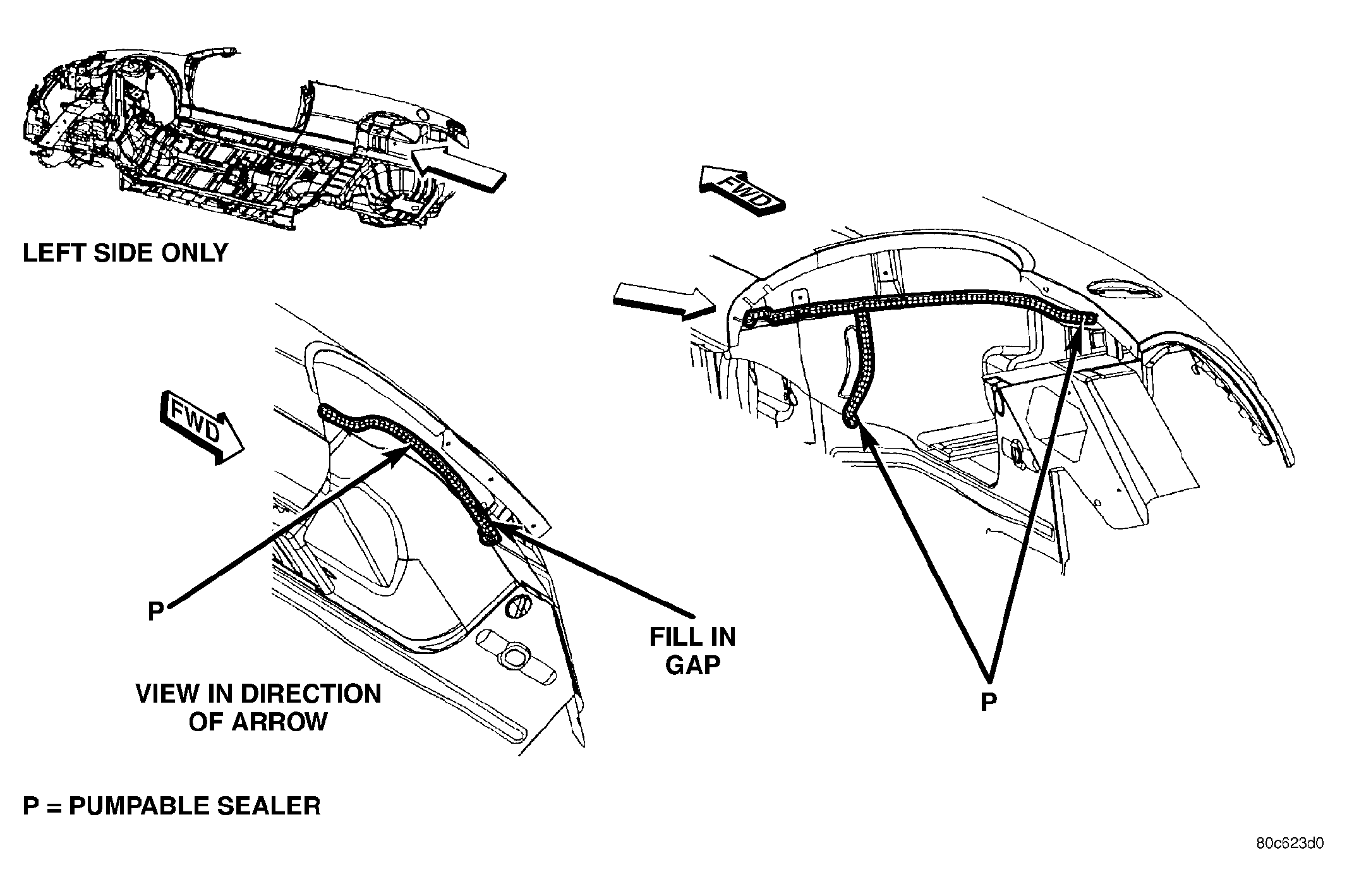

| REAR WHEEL HOUSE - LEFT SIDE | Fig 20. |
| REAR WHEEL HOUSE - RIGHT SIDE | Fig 21. |
| REAR SHOCK TOWER BRACKET | Fig 22. |
| OUTER DECKLID TO OUTER DECKLID EXTENSION | Fig 23. |

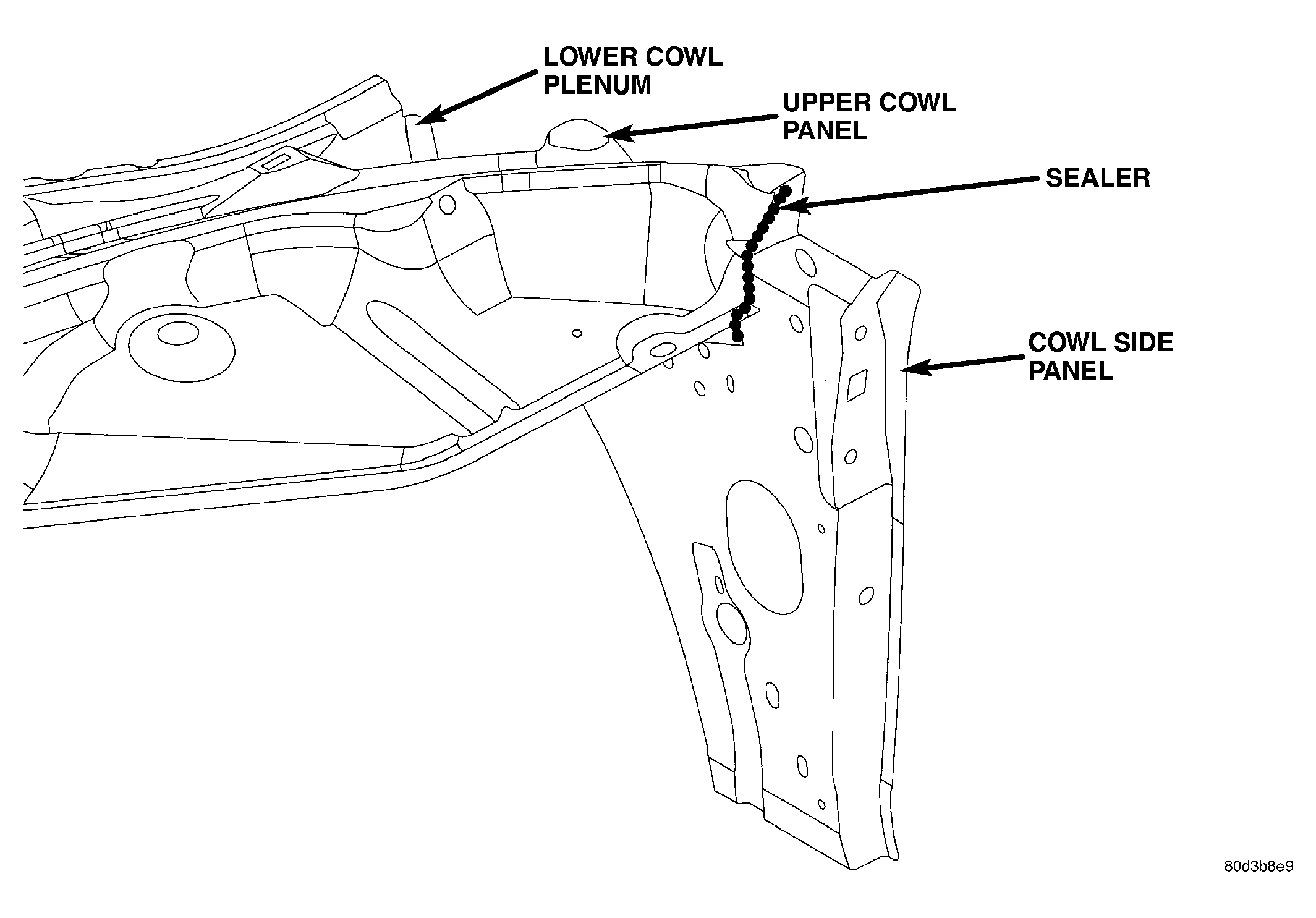

| UPPER & LOWER COWL PLENUM & COWL SIDE PANEL | Fig 24. |

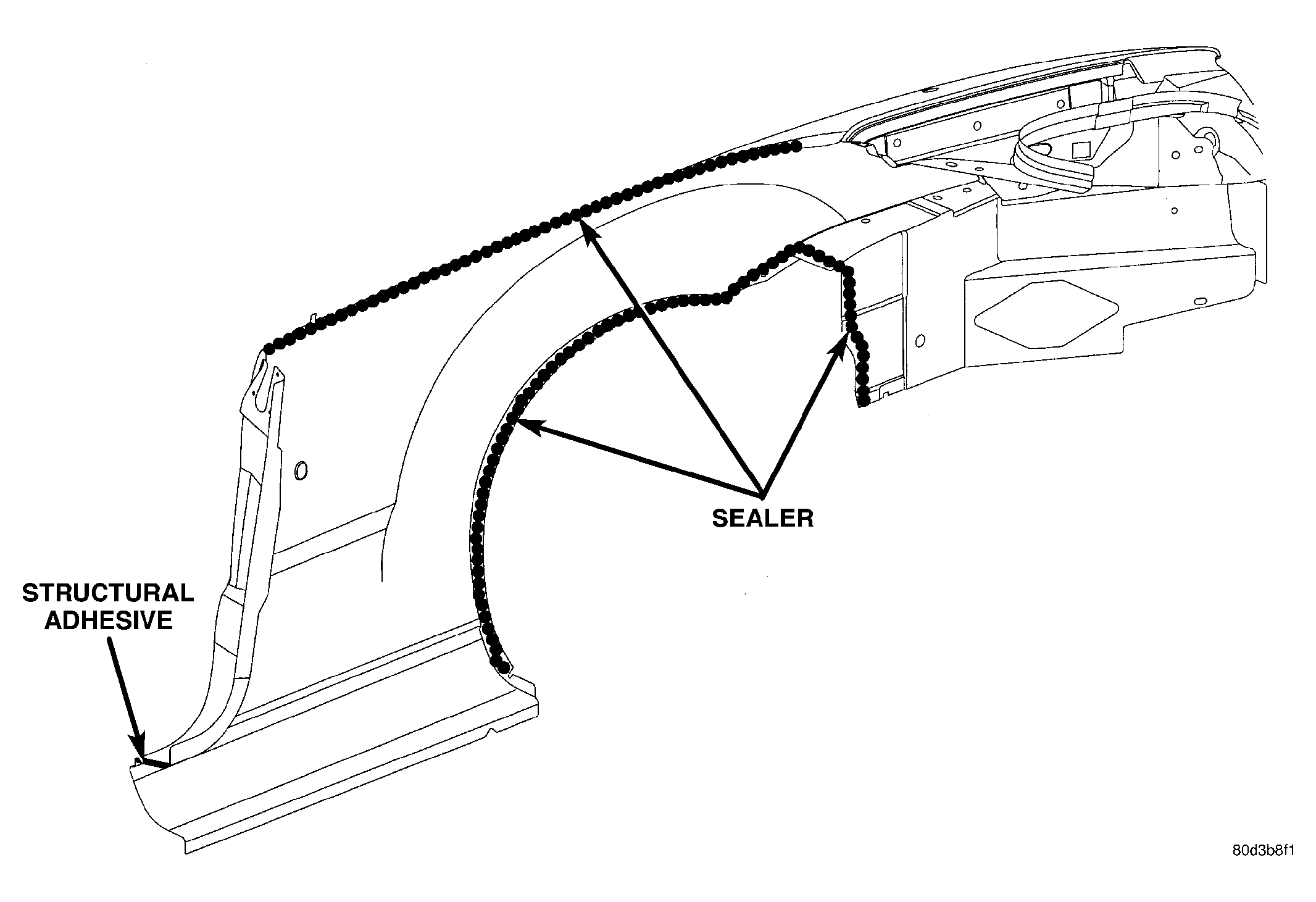

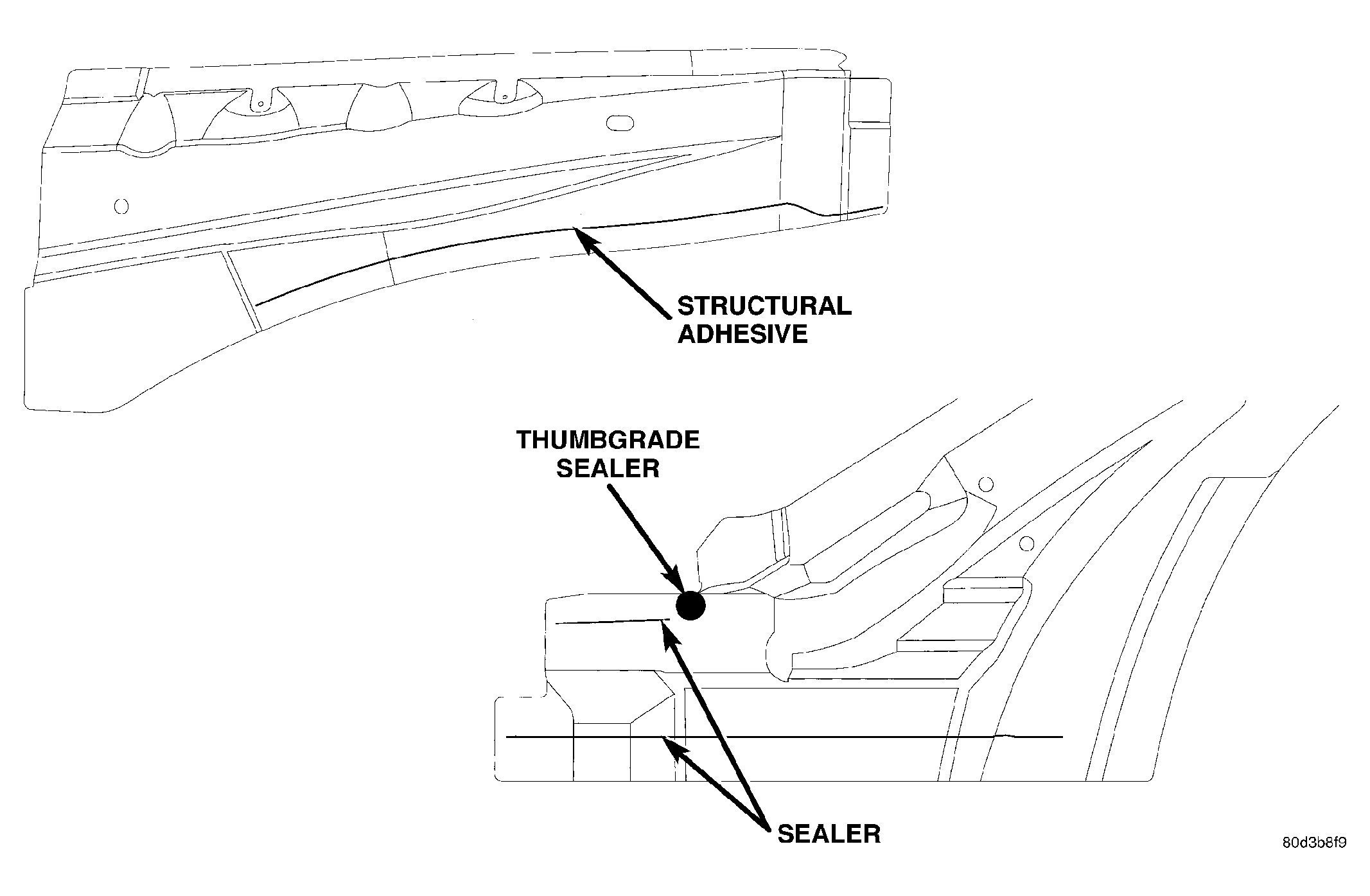

| INNER & OUTER UPPER LOAD PATH BEAM, COWL SIDE PANEL | Fig 25. |
| OUTER QUARTER PANEL | Fig 26. |
| OUTER QUARTER PANEL & SHELF ASSEMBLY | Fig 27. |
| BODY SIDE APERTURE - INNER | Fig 28. |
| INNER BODY SIDE APERTURE | Fig 29. |

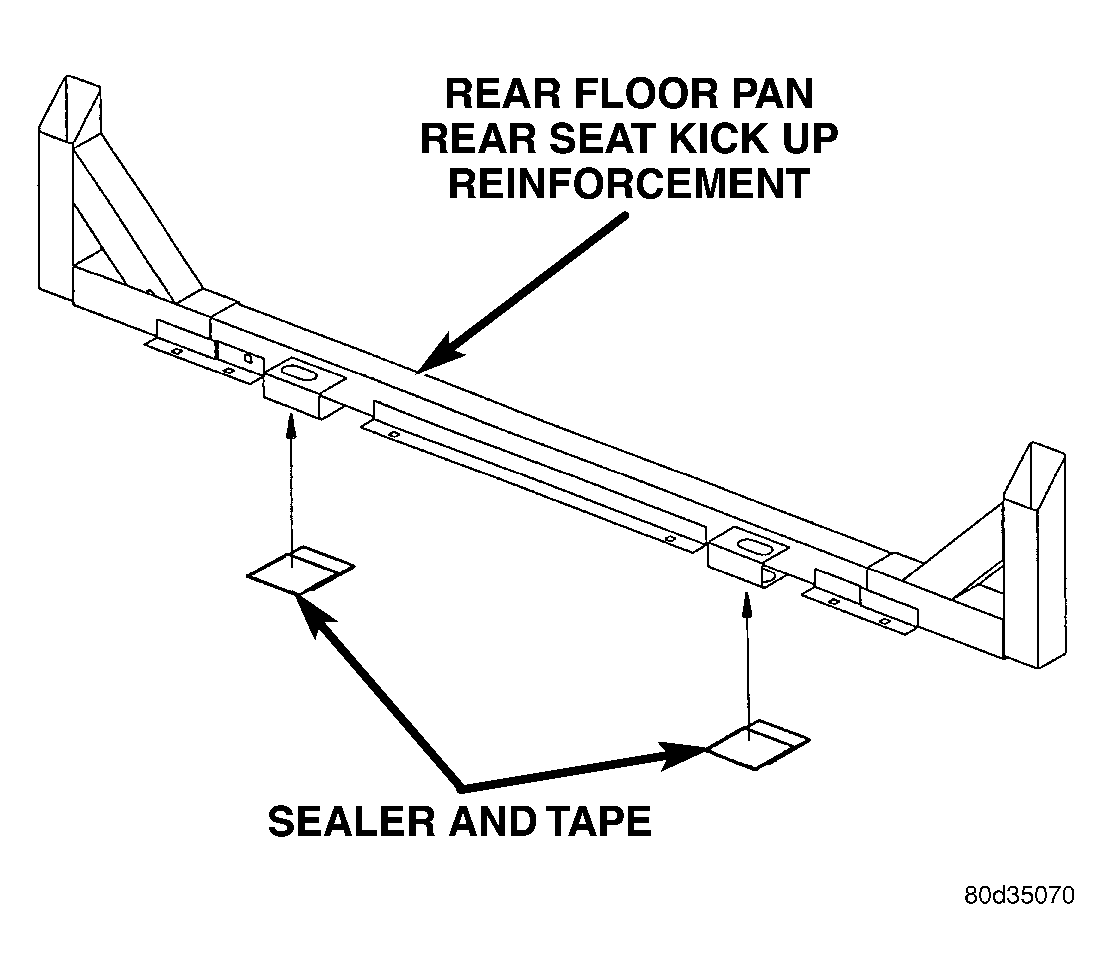

| BAFFLES SEAL & TAPE | Fig 30. |
