Adjustable Quarter Glass - Convertible (Jr-27): Removal
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
- Raise quarter glass to full up position, if possible, to aid in removal.
- Remove quarter trim panel.
- Partially lower convertible top.
- Disconnect wire connector to power window motor.
- Remove fasteners holding quarter window module to inner quarter panel. See Fig 1.
- Lift quarter window module upward and out opening at top of quarter panel.
- Separate quarter glass from quarter window module. See Fig 2.

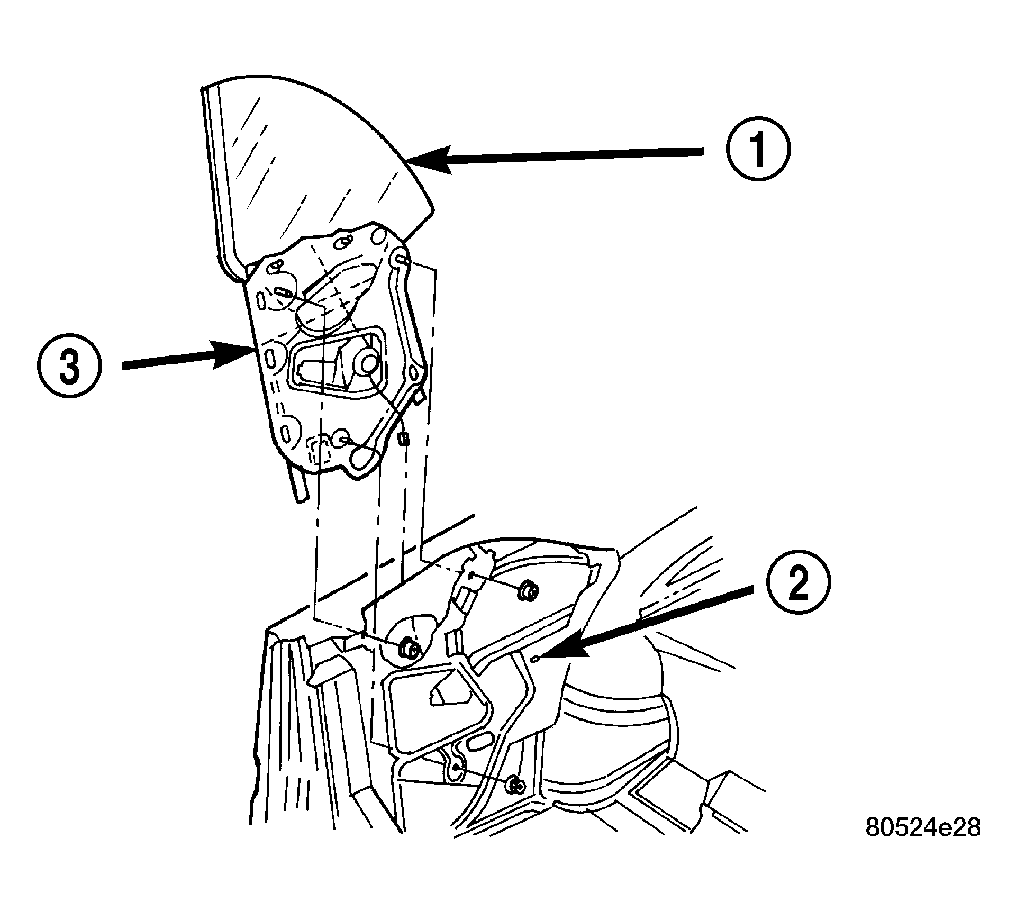

Courtesy of DAIMLERCHRYSLER CORP.
| 1 - QUARTER GLASS |
| 2 - INNER QUARTER PANEL |
| 3 - QUARTER WINDOW MODULE |

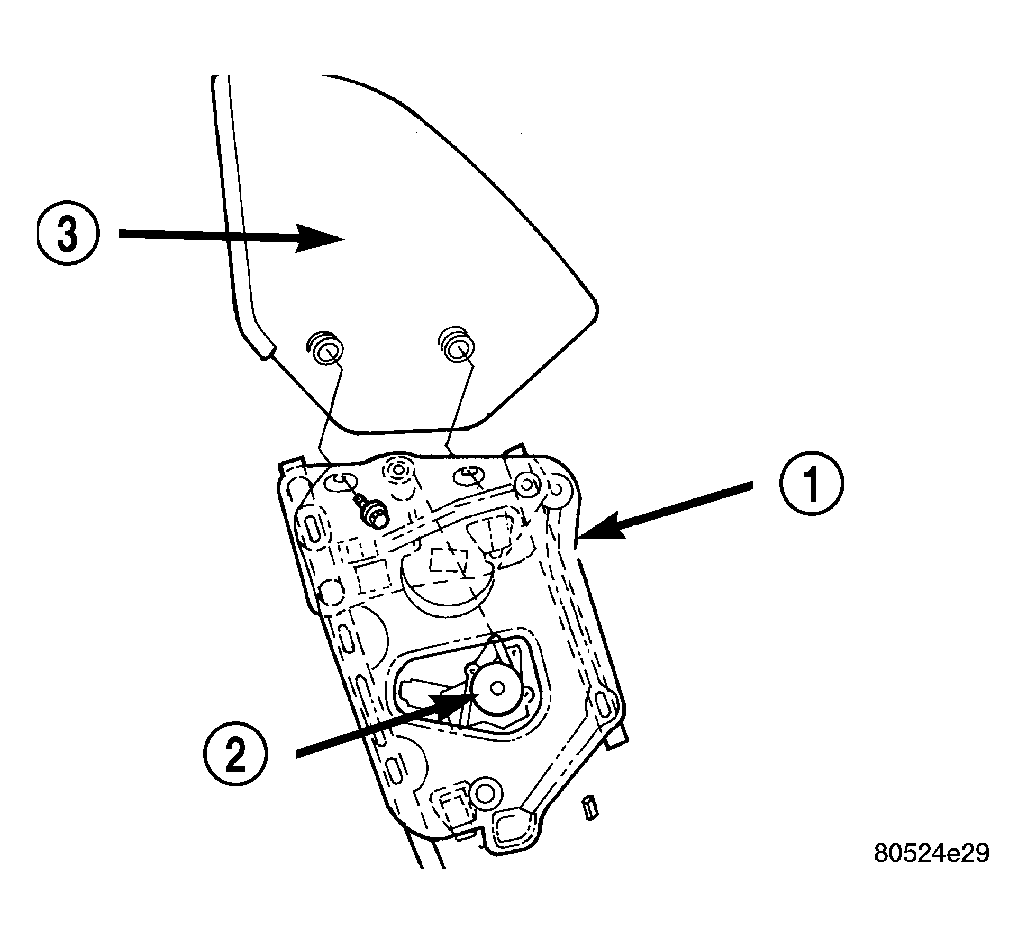

Courtesy of DAIMLERCHRYSLER CORP.
| 1 - QUARTER WINDOW MODULE |
| 2 - POWER QUARTER WINDOW MOTOR |
| 3 - QUARTER GLASS |
