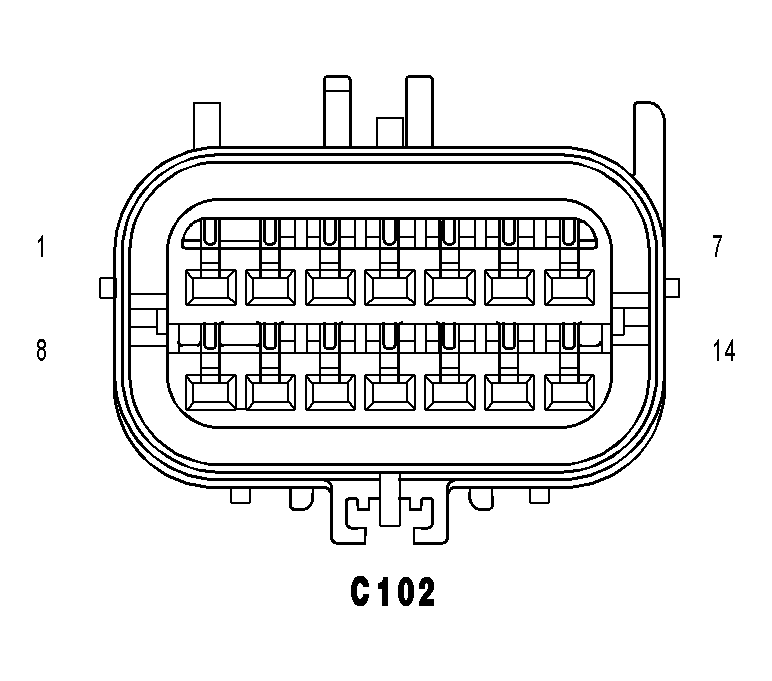

Engine Side Inline Connector End View (C102)
WARNING: This page is about a different car, the 2005 Jeep Wrangler. However, it is still accessible from the selected car via links, so may be relevant.
C102 - (ENGINE SIDE)
| CAV | CIRCUIT |
| 1 | A209 18RD |
| 2 | F26 16PK/OR |
| 3 | B1 18DG/OR (4.0L EXCEPT ABS) |
| 3 | G301 20VT/LB (4.0L OFF-ROAD PACKAGE) |
| 4 | B2 18DG/LB (4.0L EXCEPT ABS) |
| 4 | A850 18RD/WT (4.0L OFF-ROAD PACKAGE) |
| 5 | C20 20DB/YL (2.4L A/C) |
| 6 | B3 18DG/YL (4.0L EXCEPT ABS) |
| 6 | G300 20VT/WT (4.0L OFF-ROAD PACKAGE) |
| 7 | B4 18DG/GY (4.0L EXCEPT ABS) |
| 7 | A750 18TN/RD (4.0L OFF-ROAD PACKAGE) |
| 8 | N4 20DB/WT |
| 9 | L1 20WT/LG |
| 10 | F102 20PK/DB |
| 11 | K334 18BR |
| 12 | T750 14YL/GY |
| 13 | G93 20VT/LB |
| 14 | A109 18OR/RD |
