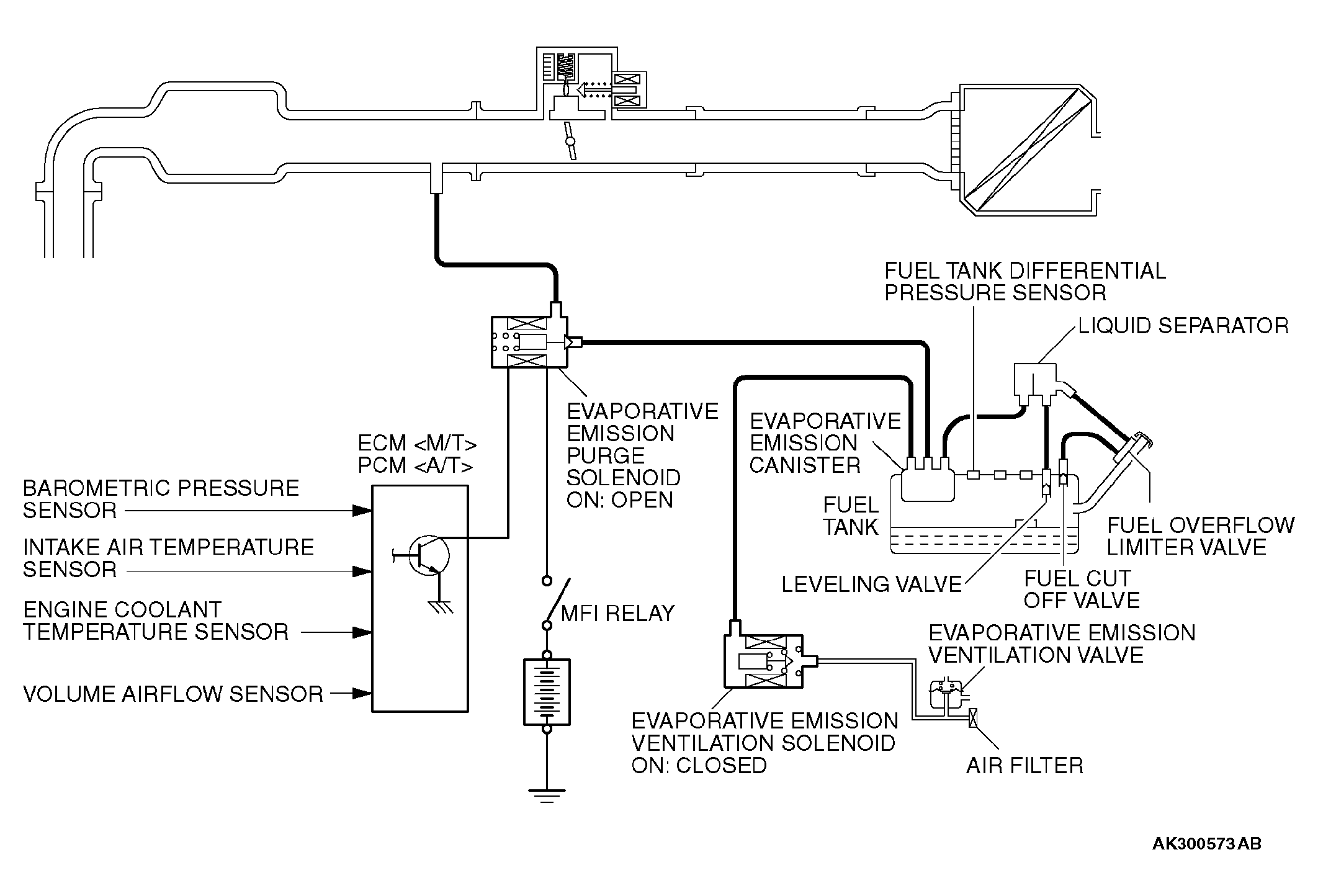

Fig 1: Evaporative Emission Control System Diagram - 2.4L Engine
Courtesy of DAIMLERCHRYSLER CORPORATION

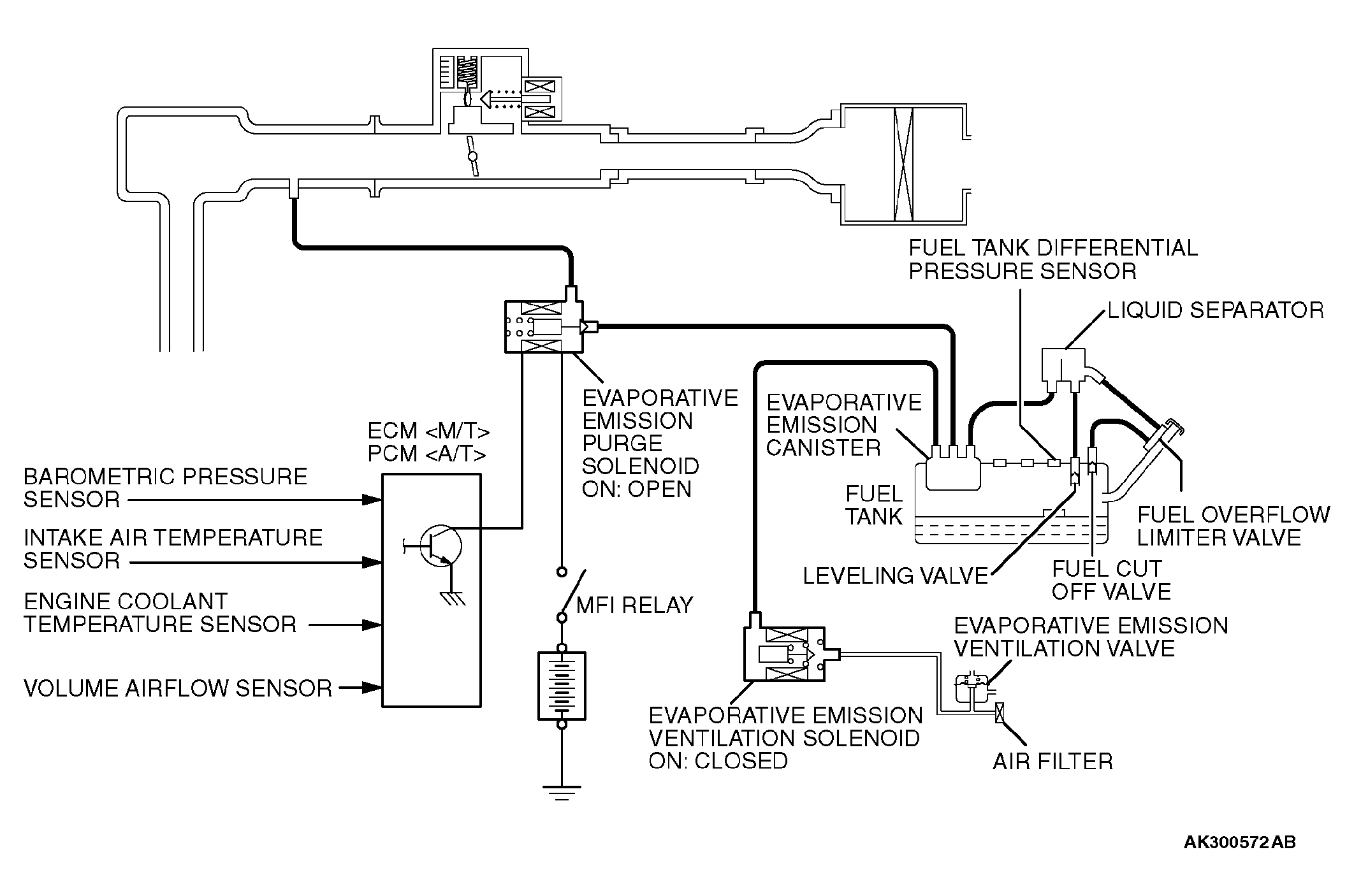

Fig 2: Evaporative Emission Control System Diagram - 3.0L Engine
