Pcm Terminal Resistance And Continuity Inspection Chart
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The PCM connectors should be disconnected for this inspection.

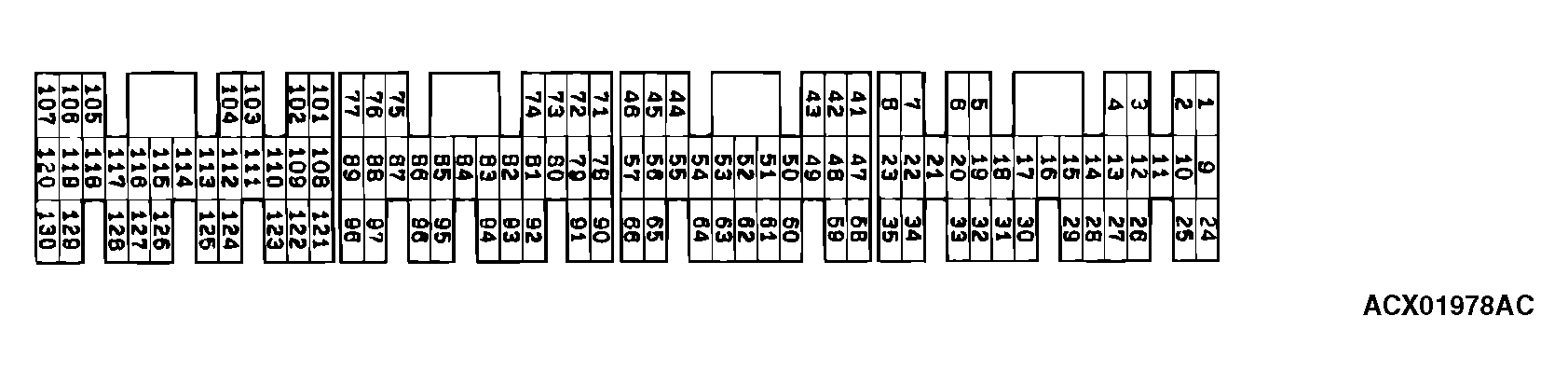

PCM TERMINAL RESISTANCE AND CONTINUITY INSPECTION REFERENCE
| TERMINAL NO. | INSPECTION ITEM | NORMAL CONDITION (CHECK CONDITION) |
|---|---|---|
| 57 - 124 | Transmission fluid temperature sensor | 16.7 - 20.5 kΩ [at 0°C (32°F)] |
| 7.3 - 8.9 kΩ [at 20°C (68°F)] | ||
| 3.4 - 4.2 kΩ [at 40°C (104°F)] | ||
| 1.9 - 2.2 kΩ [at 60°C (140°F)] | ||
| 1.0 - 1.2 kΩ [at 80°C (176°F)] | ||
| 0.57 - 0.69 kΩ [at 100°C (212°F)] |
