INSPECTION PROCEDURE J-1: Headlight, Taillight: Taillights do not illuminate.: Notes

WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.

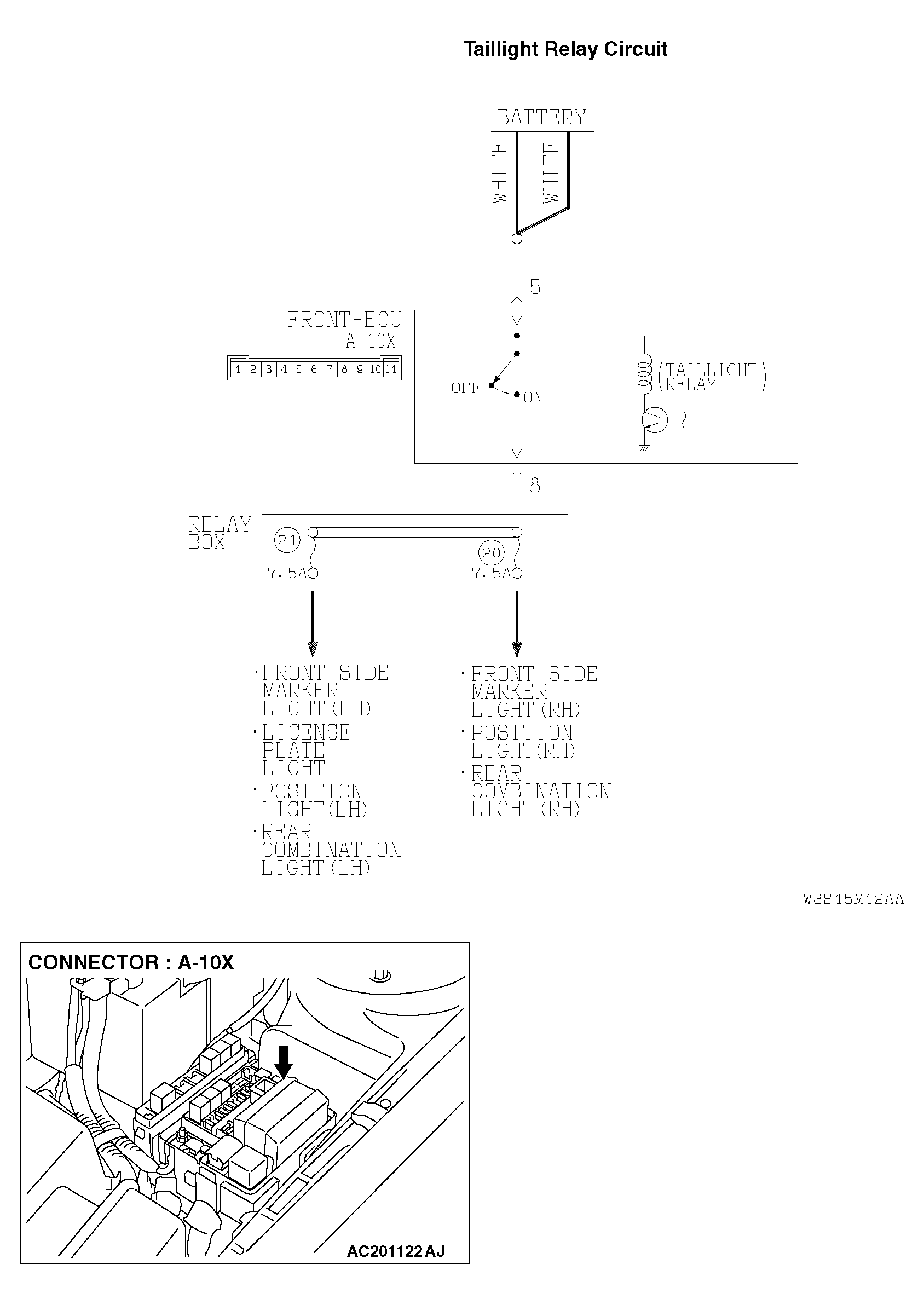

Fig 1: Taillight Relay Circuit Diagram
G04541143Courtesy of DAIMLERCHRYSLER CORPORATION
