Solenoids & Solenoid Valves
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
SOLENOIDS & SOLENOID VALVES LOCATION
| Component | Location |
|---|---|
| Brake Transmission Shift Interlock Solenoid | Behind left side of dash. See Figure. |
| Decklid Release Solenoid/Ajar Switch (Convertible) | At center rear of deck lid. See Figure. |
| Decklid Release Solenoid (Sedan) | At center rear of deck lid. See Figure. |

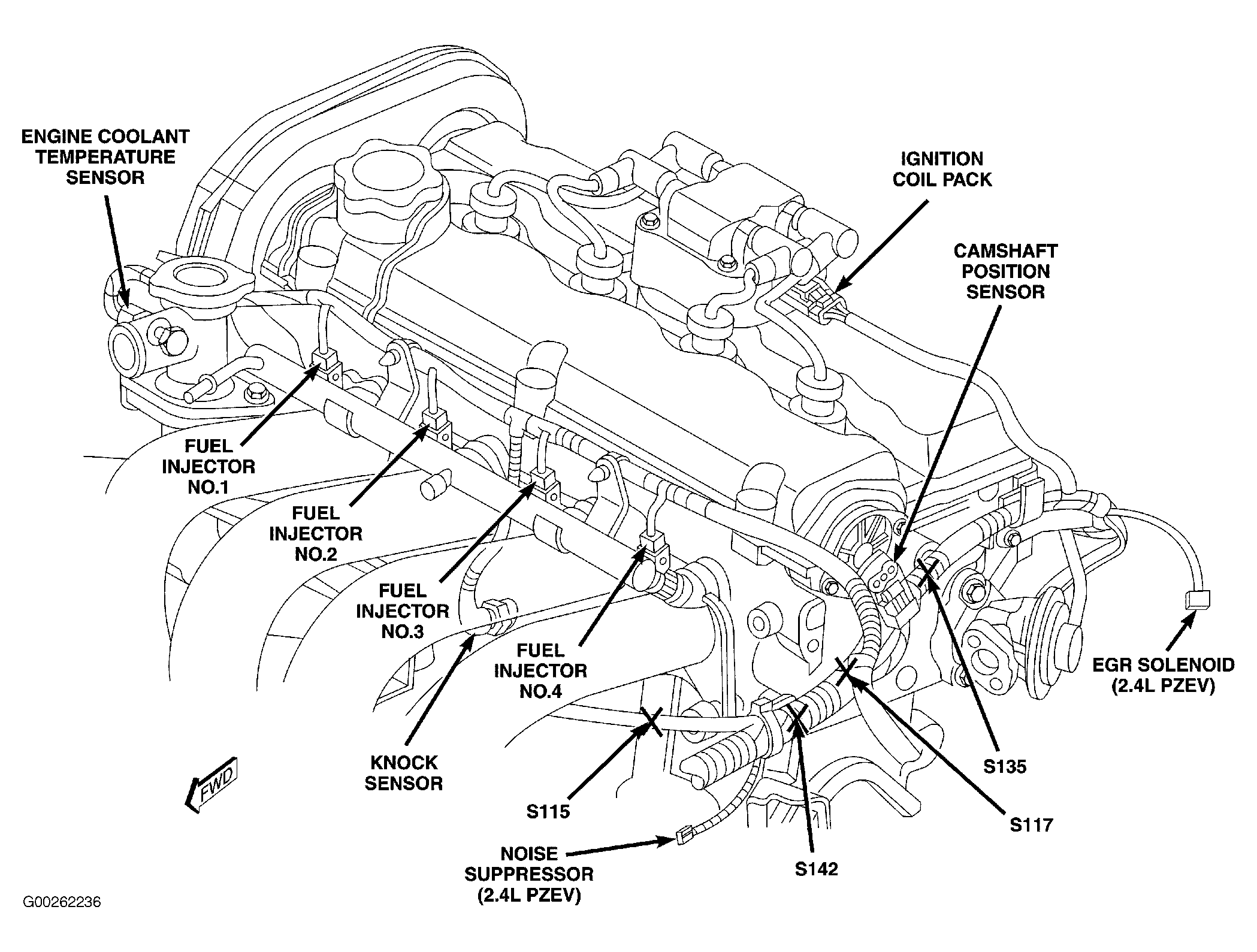

| EGR Solenoid (2.4L PZEV) | At left rear of cylinder head. See Figure. |
| EVAP/Purge Solenoid | On left side of engine compartment. See Figure. |
| Fuel Injector No. 1 (2.4L) | At top left of engine. See Figure. |
| Fuel Injector No. 1 (2.7L) | At top right of engine. |
| Fuel Injector No. 2 (2.4L) | At top left of engine. See Figure. |
| Fuel Injector No. 2 (2.7L) | At top left of engine. |
| Fuel Injector No. 3 (2.4L) | At top left of engine. See Figure. |
| Fuel Injector No. 3 (2.7L) | At top right of engine. |
| Fuel Injector No. 4 (2.4L) | At top left of engine. See Figure. |
| Fuel Injector No. 4 (2.7L) | At top left of engine. |
| Fuel Injector No. 5 (2.7L) | At top right of engine. |
| Fuel Injector No. 6 (2.7L) | At top left of engine. |
| Manifold Tuning Valve (2.7L) | On upper front of engine. See Figure. |
| Transmission Solenoid/Pressure Switch Assembly (A/T) | On left side of transaxle. See Figure. |
| Vehicle Speed Control Servo | On left strut tower. See Figure. |
