SENDING UNITS & SENSORS LOCATION
| Component | Location |
|---|---|

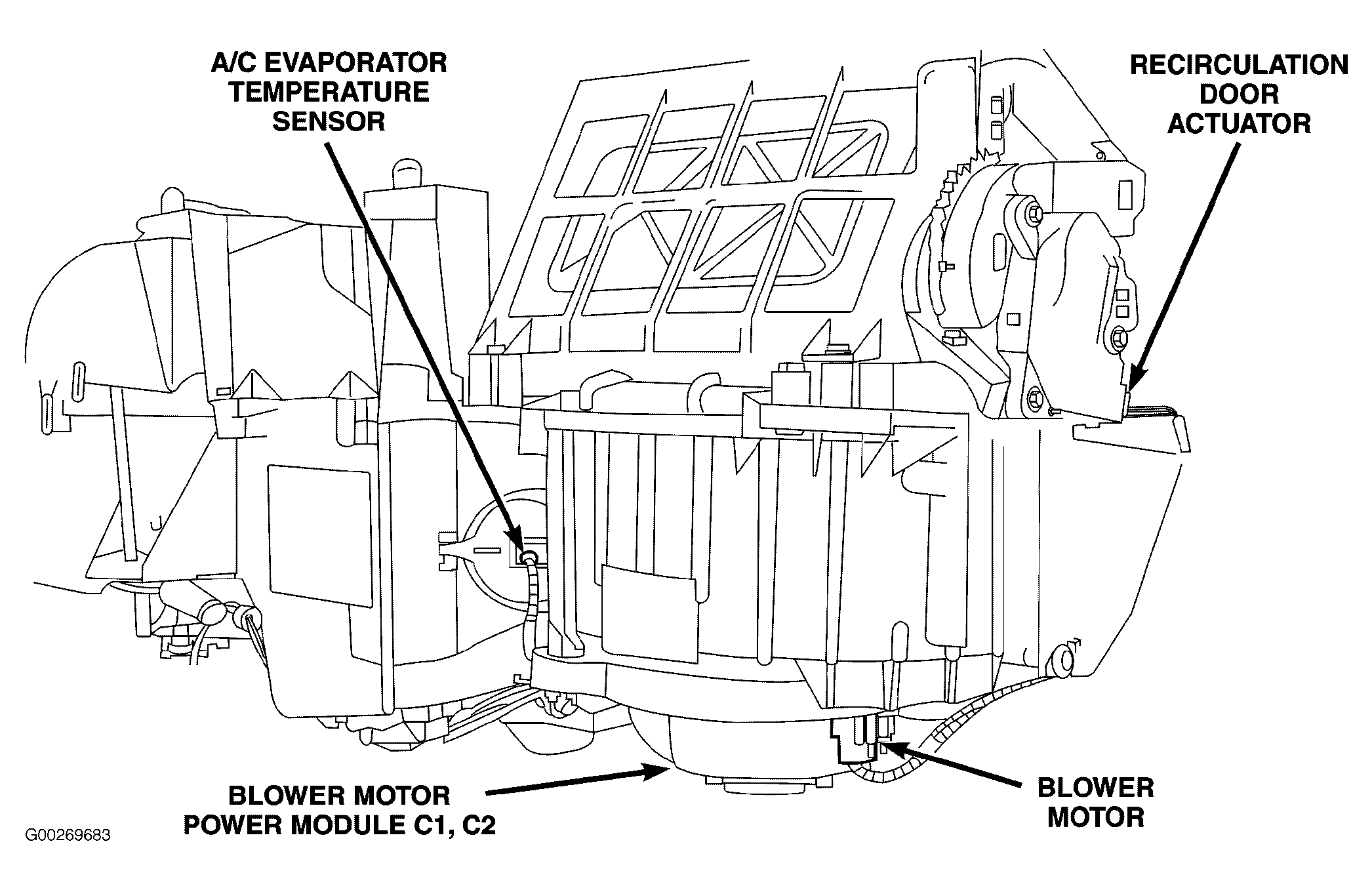

| A/C Evaporator Temperature Sensor (ATC) | At right side of HVAC. See Figure. |
| A/C Evaporator Temperature Sensor (MTC) | In HVAC housing. See Figure. |
| A/C Pressure Transducer (2.4L) | At top of A/C compressor clutch. See Figure. |
| Ambient Temperature Sensor | On rear side of front bumper beam. See Figure. |
| Camshaft Position Sensor (2.4L) | At left rear of engine. See Figure. |
| Camshaft Position Sensor (2.7L) | On front of engine, at cylinder head. See Figure. |
| Crankshaft Position Sensor (2.4L) | On left side of engine block. See Figure. |
| Crankshaft Position Sensor (2.7L) | On left front side of engine block. See Figure. |
| Engine Coolant Temperature Sensor (2.4L) | Top left front of engine. See Figure. |
| Engine Coolant Temperature Sensor (2.7L) | At front of engine, next to coolant fill neck. See Figure. |
| Fuel Level Sensor | Integral to fuel pump module. |
| Input Speed Sensor | On left side of transaxle. See Figure. |

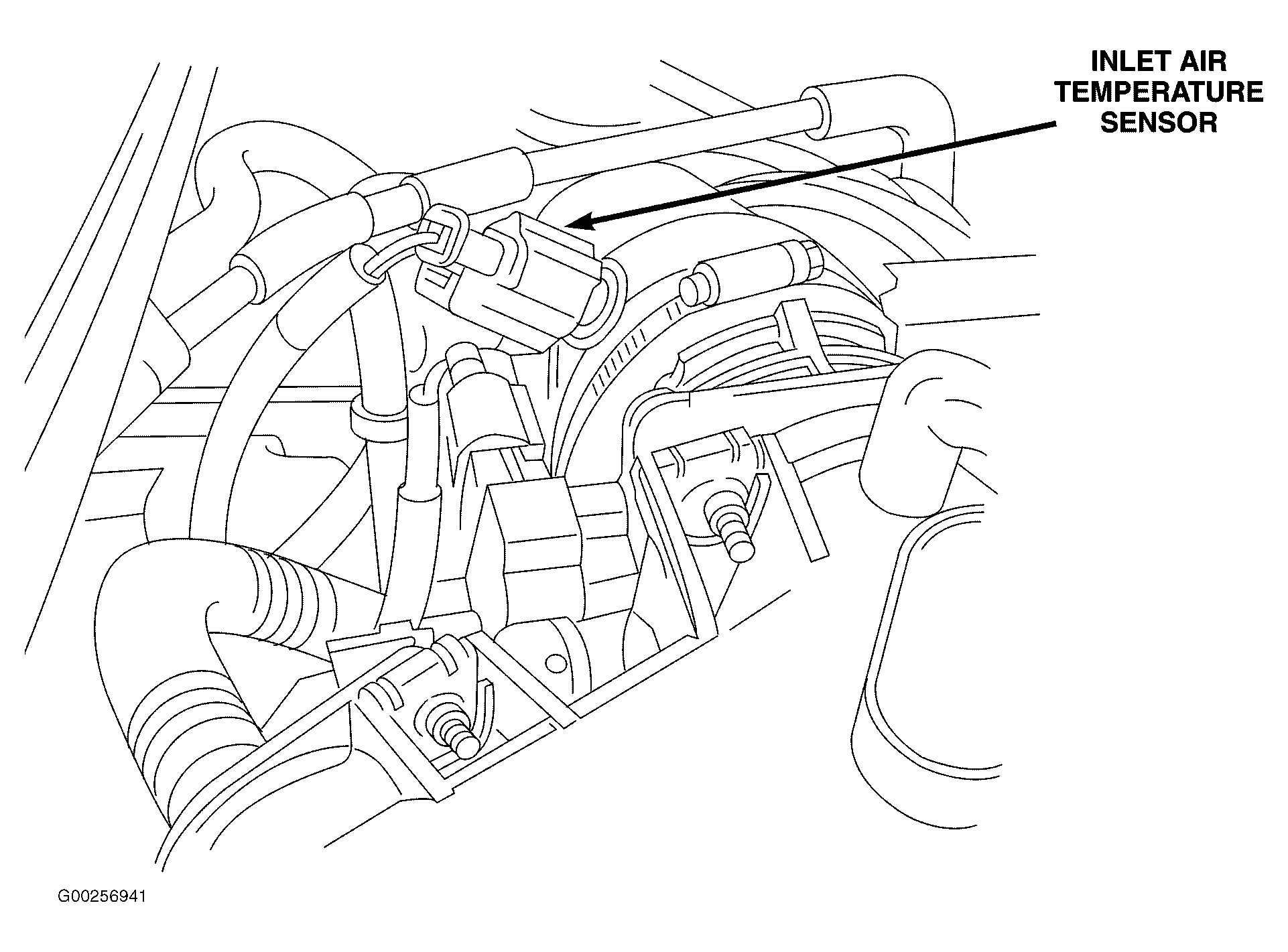

| Inlet Air Temperature Sensor (2.4L) | On intake manifold. See Figure. |
| Inlet Air Temperature Sensor (2.7L) | On air induction boot. See Figure. |
| Knock Sensor (2.4L) | At left side of engine. See Figure. |
| Knock Sensor (2.7L) | Below throttle body. |
| Left Front Wheel Speed Sensor | At left side of engine compartment. See Figure. |
| Left Rear Wheel Speed Sensor (Convertible) | At left rear wheelwell. See Figure. |
| Left Rear Wheel Speed Sensor (Sedan) | At left rear wheelwell. See Figure. |
| Left/Right Side Impact Sensor | At respective "B" pillar. |
| Manifold Absolute Pressure Sensor (2.4L) | On intake manifold plenum. See Figure. |
| Manifold Absolute Pressure Sensor (2.7L) | On right front of intake manifold. See Figure. |
| Mass Airflow Sensor | On air pump assembly. See Figure. |
| Output Speed Sensor | On left side of transaxle case. See Figure. |

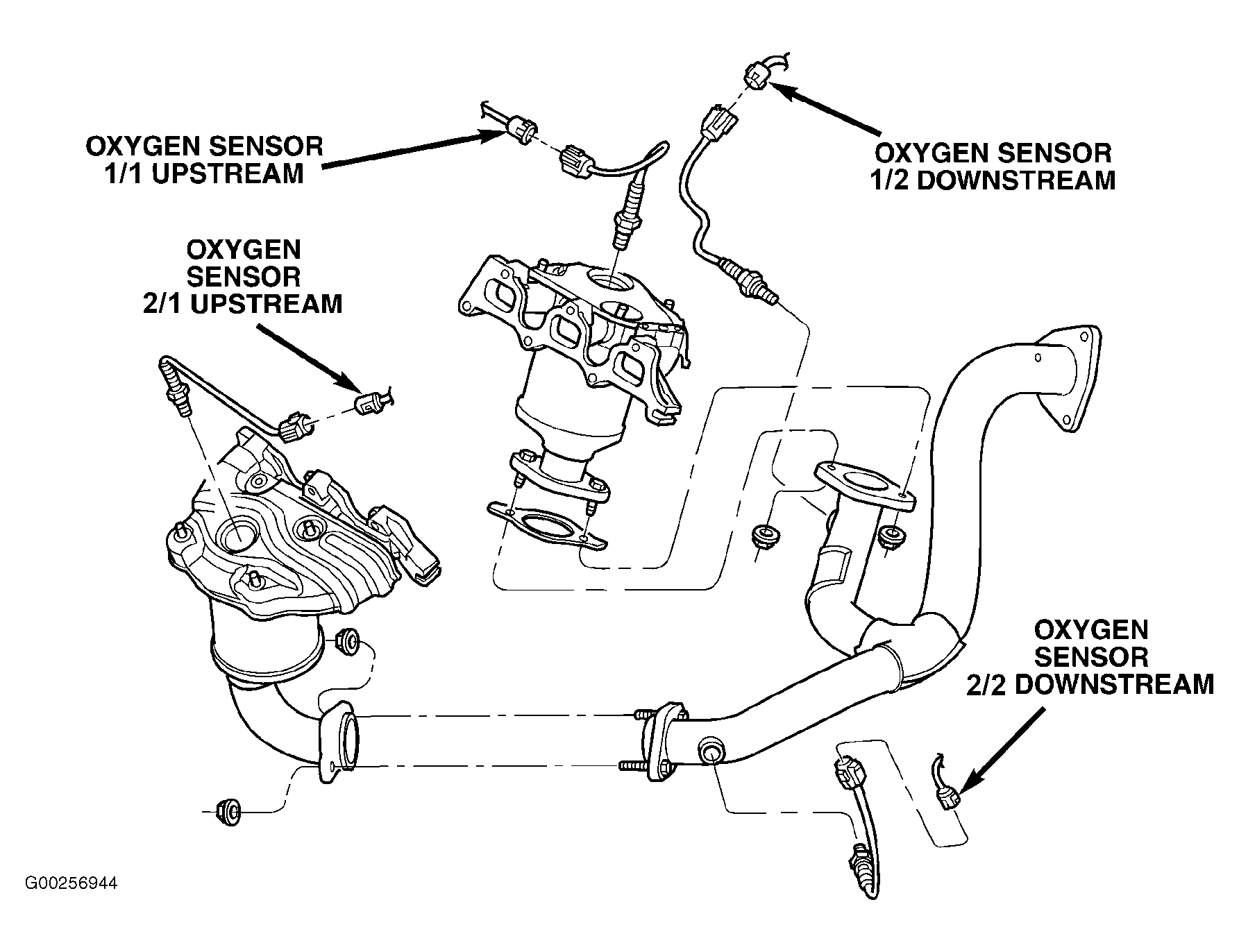

| Oxygen Sensor 1/1 Right Bank Up (2.7L) | At right front of engine. See Figure. |

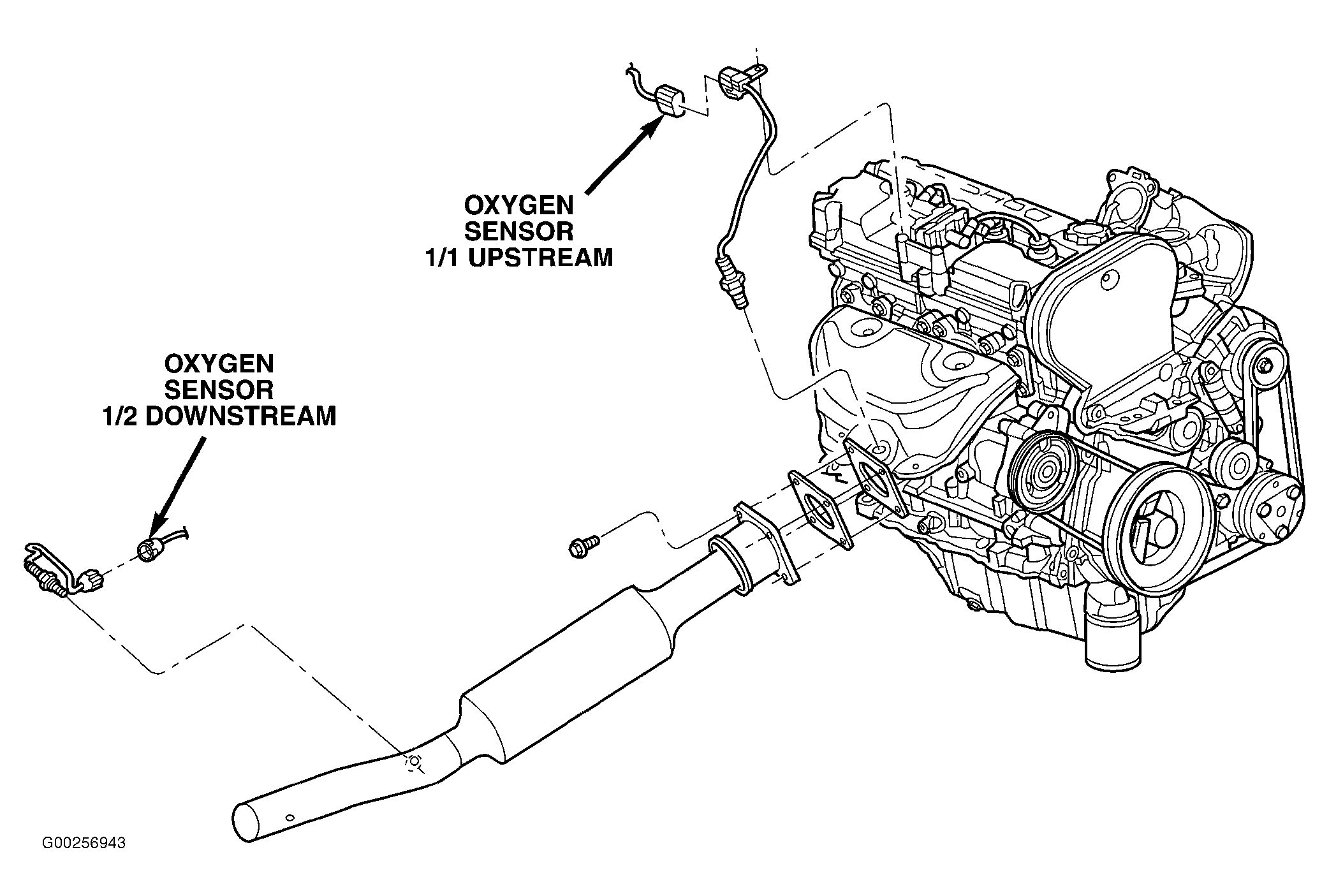

| Oxygen Sensor 1/1 Upstream (2.4L) | At right rear of engine. See Figure. |
| Oxygen Sensor 1/2 Downstream (2.4L) | In exhaust, after catalytic converter. See Figure. |
| Oxygen Sensor 1/2 Downstream (2.7L) | At rear of engine. See Figure. |
| Oxygen Sensor 2/2 Downstream (2.7L) | At right side of engine. See Figure. |
| Oxygen Sensor 2/1 Left Bank Up (2.7L) | At left front of engine. See Figure. |

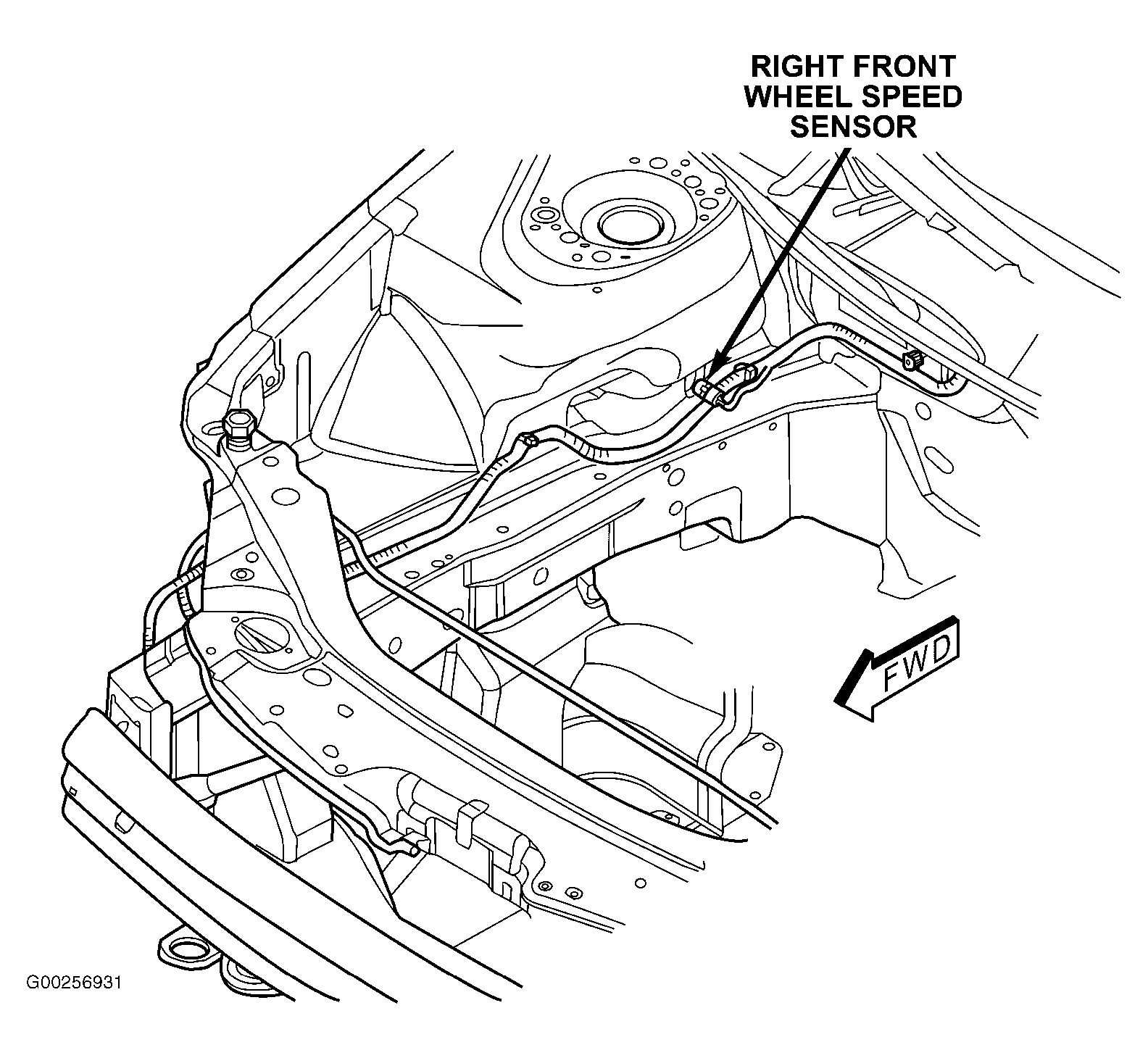

| Right Front Wheel Speed Sensor | At right side of engine compartment. See Figure. |

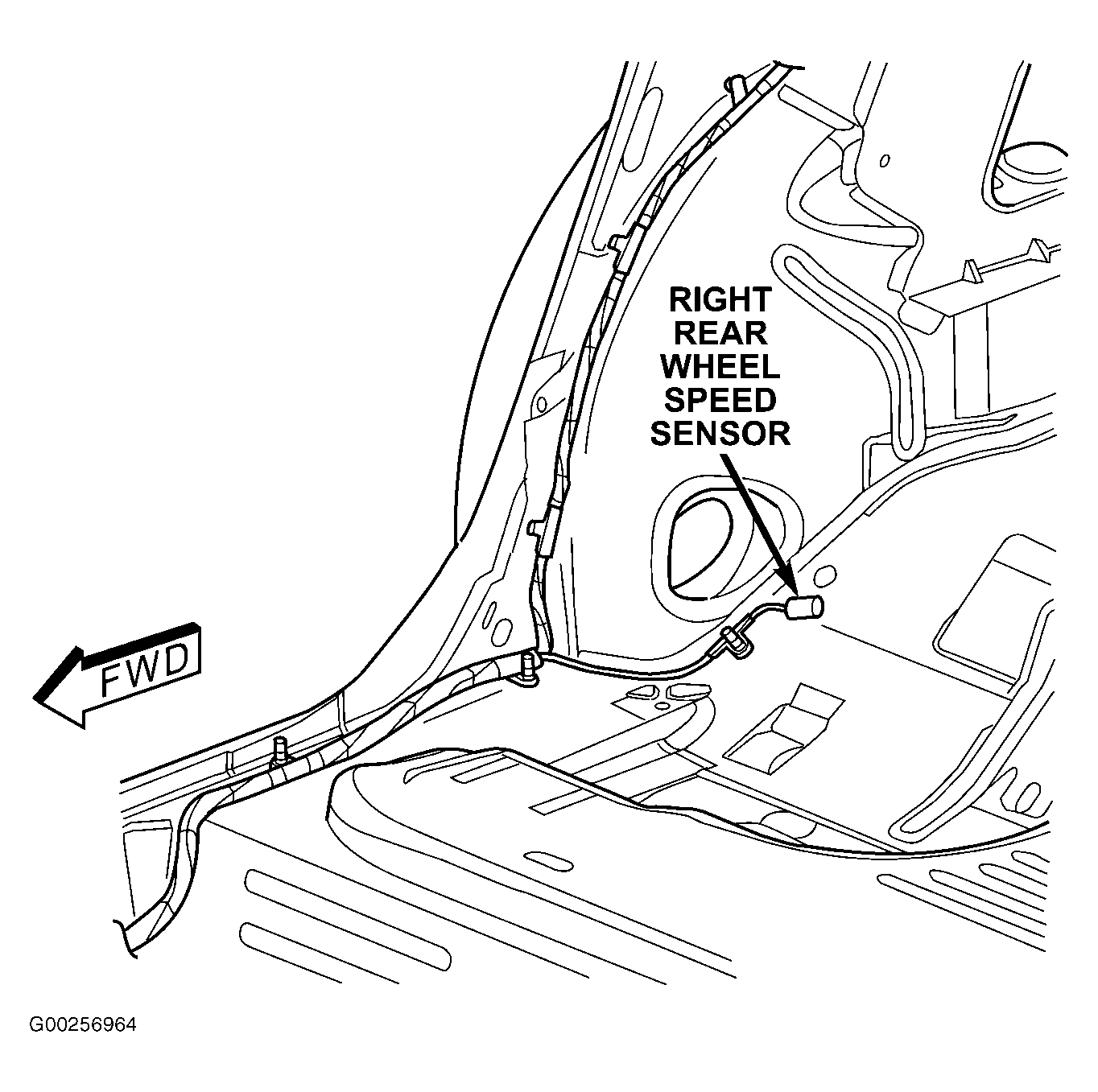

| Right Rear Wheel Speed Sensor | At right rear wheelwell. See Figure. |
| Sun Roof Position Sensor | Above headliner, near sun roof opening. |

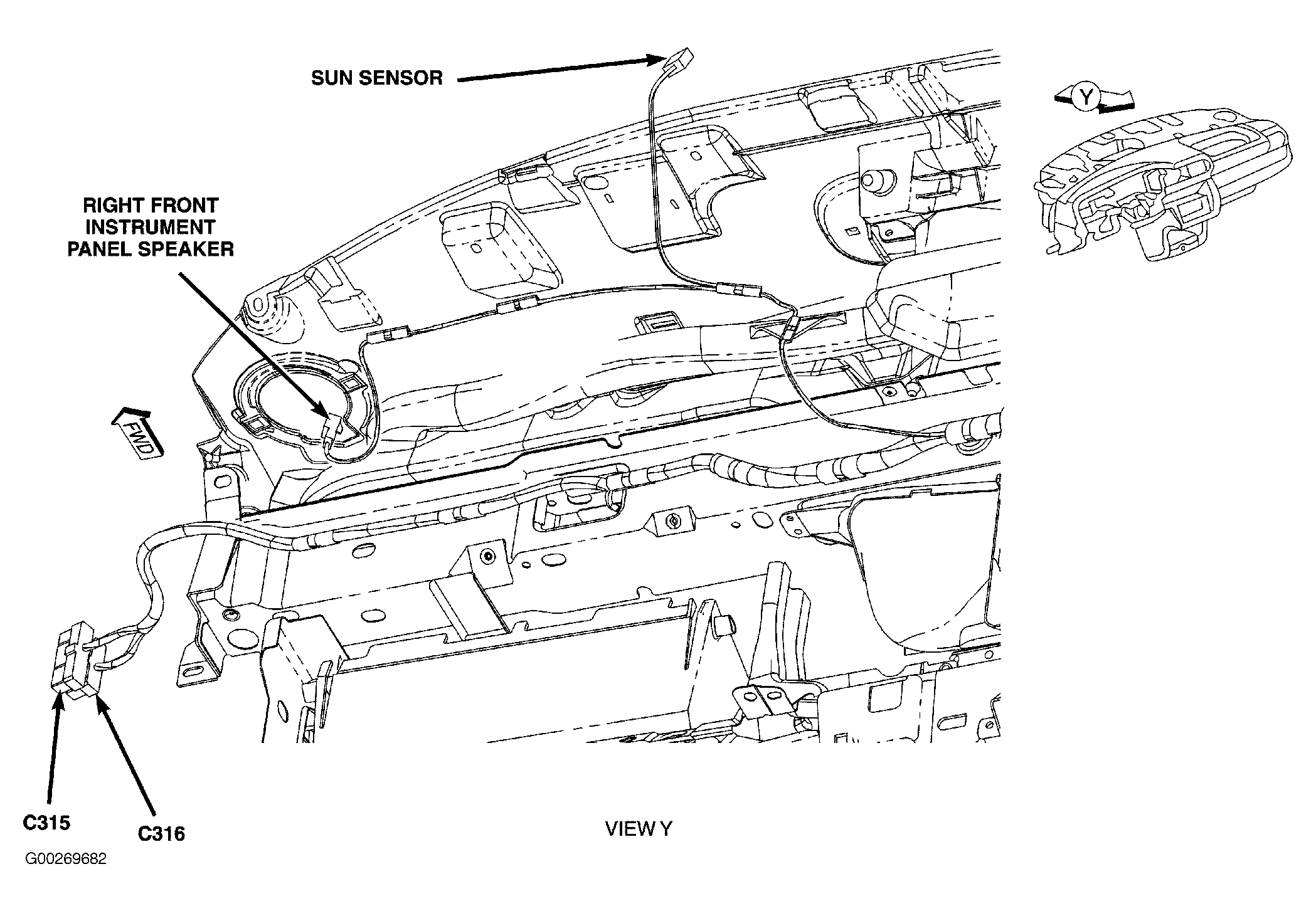

| Sun Sensor | At center of dash. See Figure. |
| Throttle Position Sensor (2.4L) | On side of throttle body. See Figure. |
| Throttle Position Sensor (2.7L) | On side of throttle body. See Figure. |
| Transmission Range Sensor | On lower left side of transaxle. See Figure. |
| Vehicle Speed Sensor | Right side of transaxle. See Figure. |
