Section 11 (Electrical Component Locator - Except Coupe): Miscellaneous
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Compressor Clutch (2.4L) | On compressor. See Figure. |
| A/C Compressor Clutch (2.7L) | On compressor. See Figure. |
| Battery Negative Post | Left side of engine compartment. |
| Battery Positive Post | Left side of engine compartment. |
| Blower Motor Resistor Block | At right side of HVAC. See Figure. |
| Coil On Plug No. 1 (2.7L) | At top of right valve cover. See Figure. |
| Coil On Plug No. 2 (2.7L) | At top of left valve cover. See Figure. |
| Coil On Plug No. 3 (2.7L) | At top of right valve cover. See Figure. |
| Coil On Plug No. 4 (2.7L) | At top of left valve cover. See Figure. |
| Coil On Plug No. 5 (2.7L) | At top of right valve cover. See Figure. |
| Coil On Plug No. 6 (2.7L) | At top of left valve cover. See Figure. |
| Data Link Connector | Behind lower left side of dash. See Figure. |
| Decklid Release Solenoid (Convertible) | At center rear of deck lid. See Figure. |
| Driver Air Bag Squib No.1 | Behind driver air bag, in steering wheel. See Figure. |
| Driver Air Bag Squib No.2 | Behind driver air bag, in steering wheel. See Figure. |

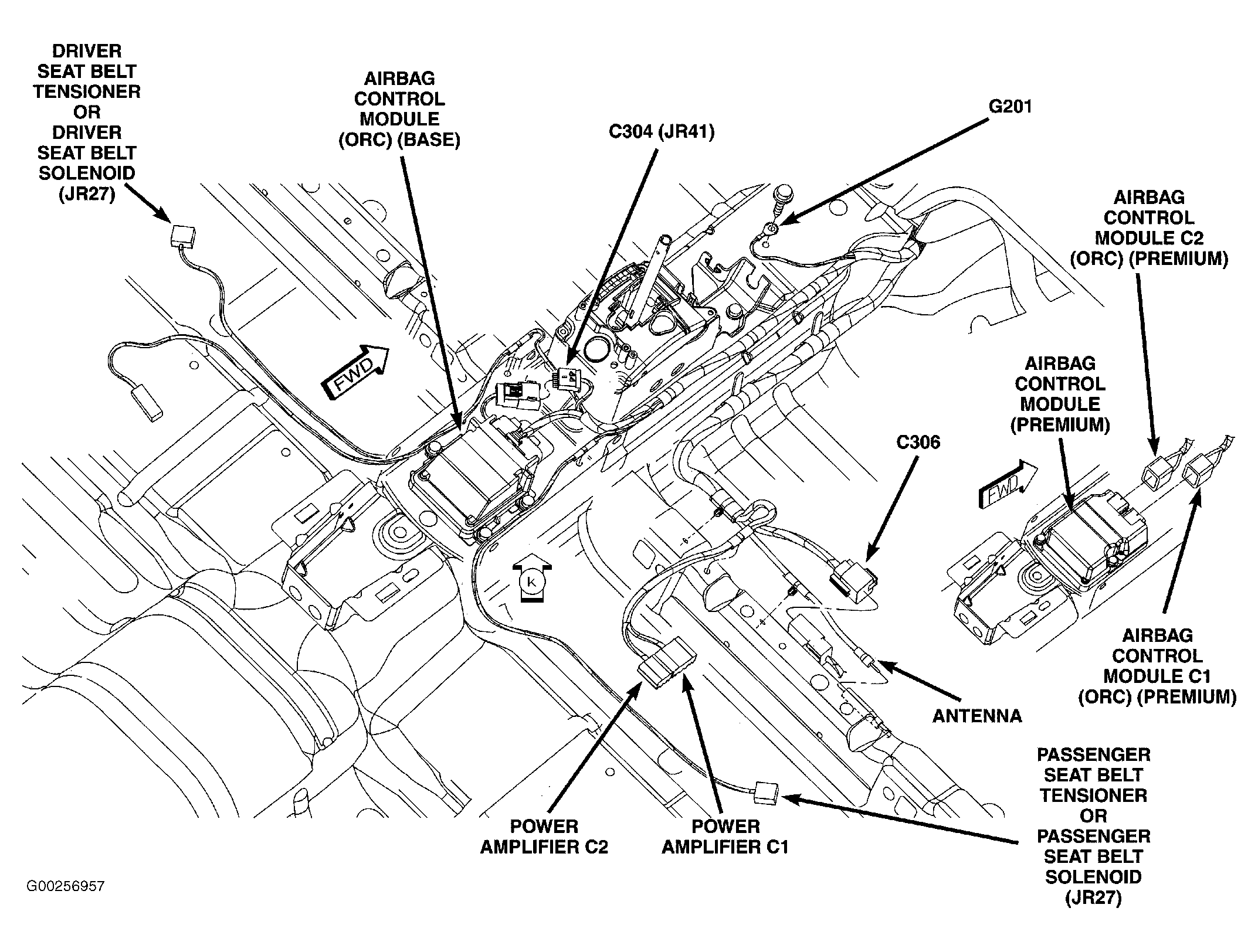

| Driver Seat Belt Tensioner (Convertible) | Under driver seat. See Figure. |
| Driver Seat Belt Tensioner (Sedan) | Near driver seat belt reel. |
| Generator (2.4L) | At lower left side of engine. See Figure. |
| Generator (2.7L) | At lower left side of engine. See Figure. |
| Ground Jumper | Left rear of engine compartment. See Figure. |
| Horn | At right front grille area. See Figure. |
| Ignition Coil Pack (2.4L) | On top of valve cover. See Figure. |

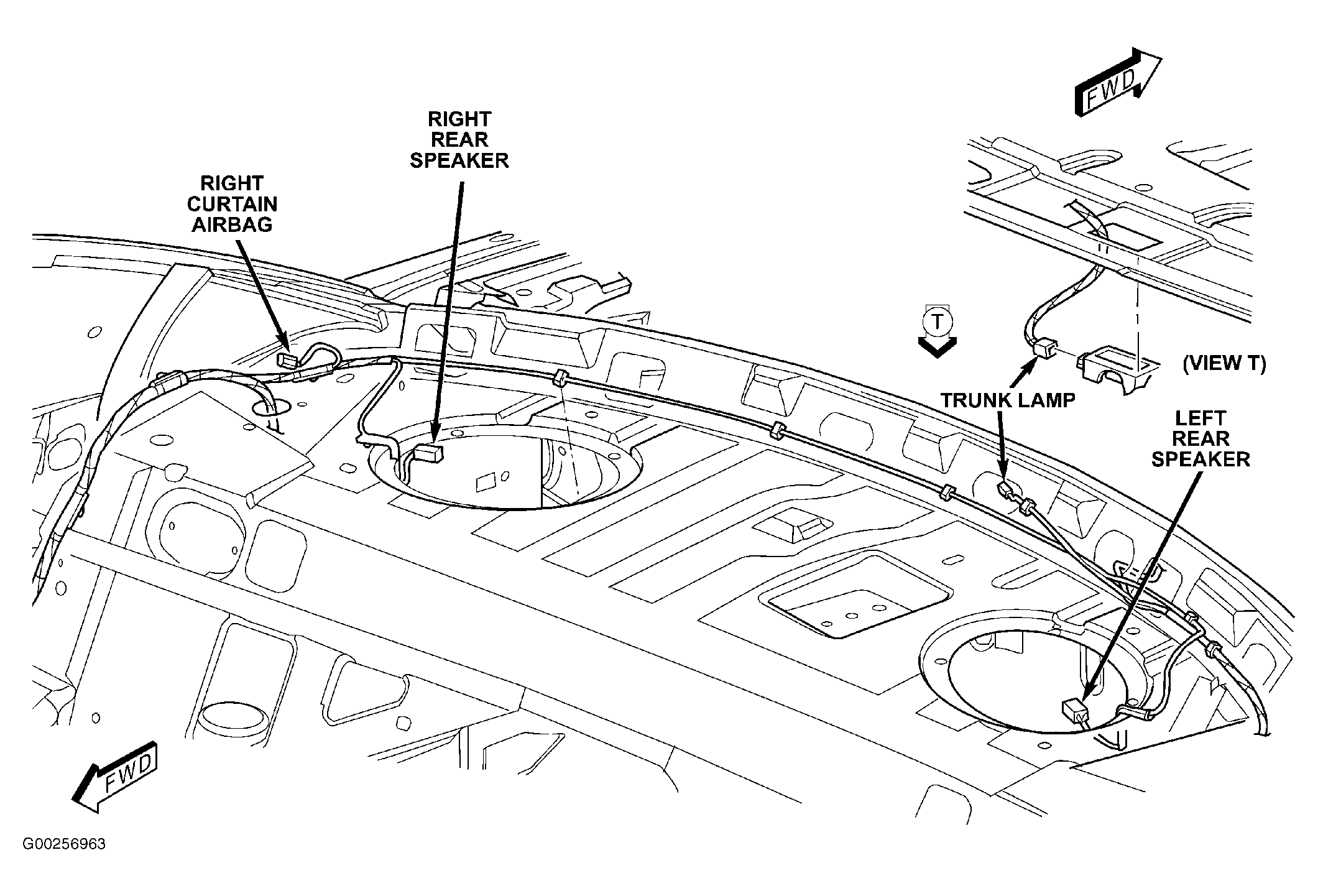

| Left Rear Speaker (Sedan) | At left side of rear shelf. See Figure. |
| Natural Vacuum Leak Detection Assembly | On fuel tank. |
| Negative Battery Cable | Left side of engine compartment. See Figure. |
| Noise Suppressor (2.4L PZEV) | Near left rear of cylinder head. See Figure. |
| Passenger Airbag | Behind right side of dash. See Figure. |
| Passenger Seat Belt Tensioner (Convertible) | Under passenger seat. See Figure. |
| Passenger Seat Belt Tensioner (Sedan) | Near passenger seat belt reel. |
| Power Amplifier | Under right front seat. See Figure. |
| Remote Keyless Entry Receiver | On junction block. See Figure. |
| Resistor Block | Right side of HVAC housing. |
| Wiring Assembly Starter To Battery | Left side of engine compartment. |
