Section 11 (Electrical Component Locator - Except Coupe): Grounds
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
GROUNDS LOCATION
| Component | Location |
|---|---|
| G100 | On left front strut tower. See Figure. |
| G103 | Near left front strut tower. See Figure. |
| G104 | At right side of engine. See Figure. |
| G106 | Near right headlight. See Figure. |
| G108 | Near left headlight. See Figure. |
| G113 | Near left headlight. See Figure. |
| G201 | Center of vehicle, between occupant restraint controller & shift assembly. See Figure. |
| G202 | Behind lower left center of dash. See Figure. |
| G203 | Behind left side of dash. See Figure. |

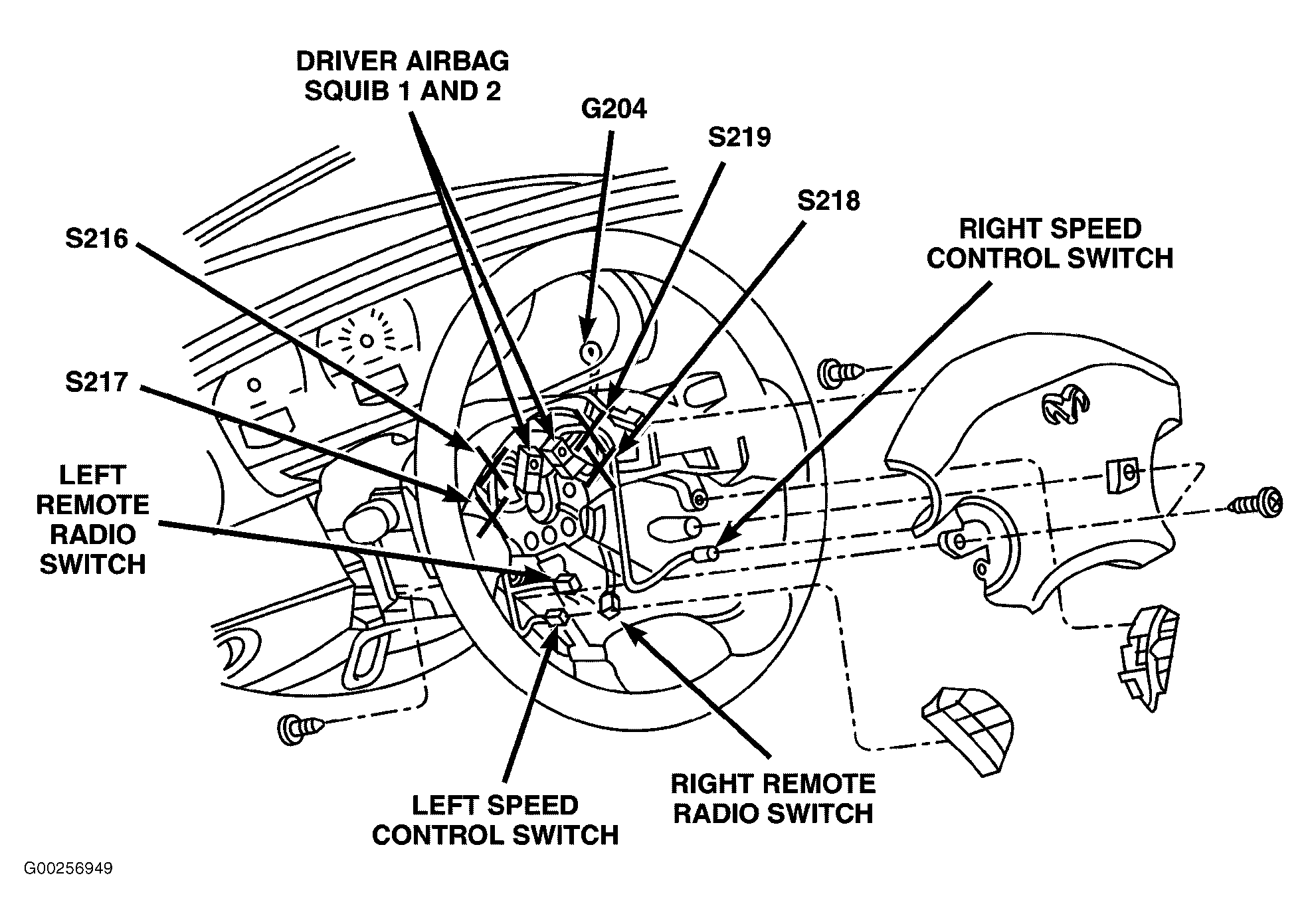

| G204 | Behind left side of dash, on steering column harness. See Figure. |
| G300 | At center of trunk opening, below latch. See Figure. |

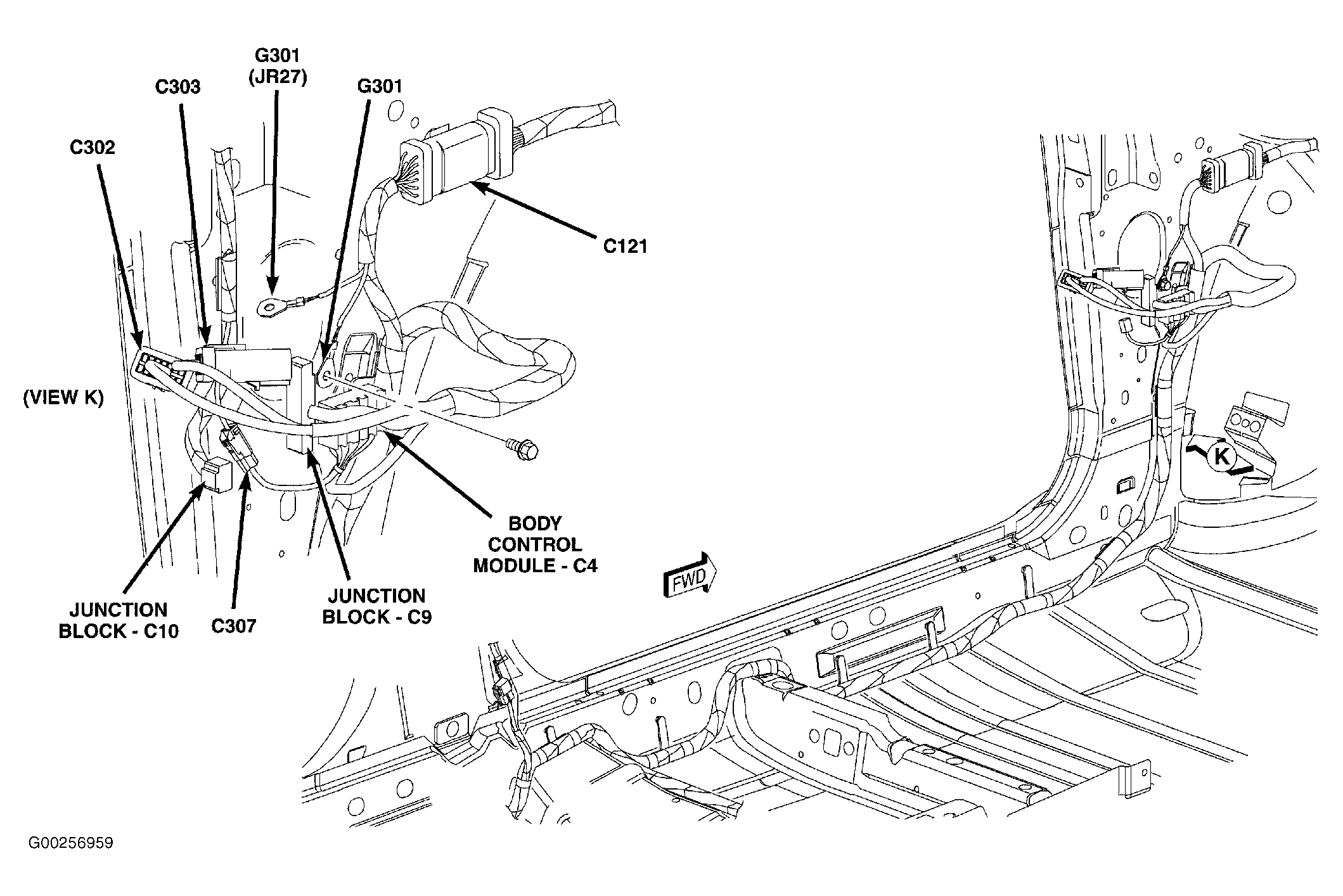

| G301 | At left kick panel. See Figure. |
| G302 (Sedan) | At center rear of deck lid. See Figure. |

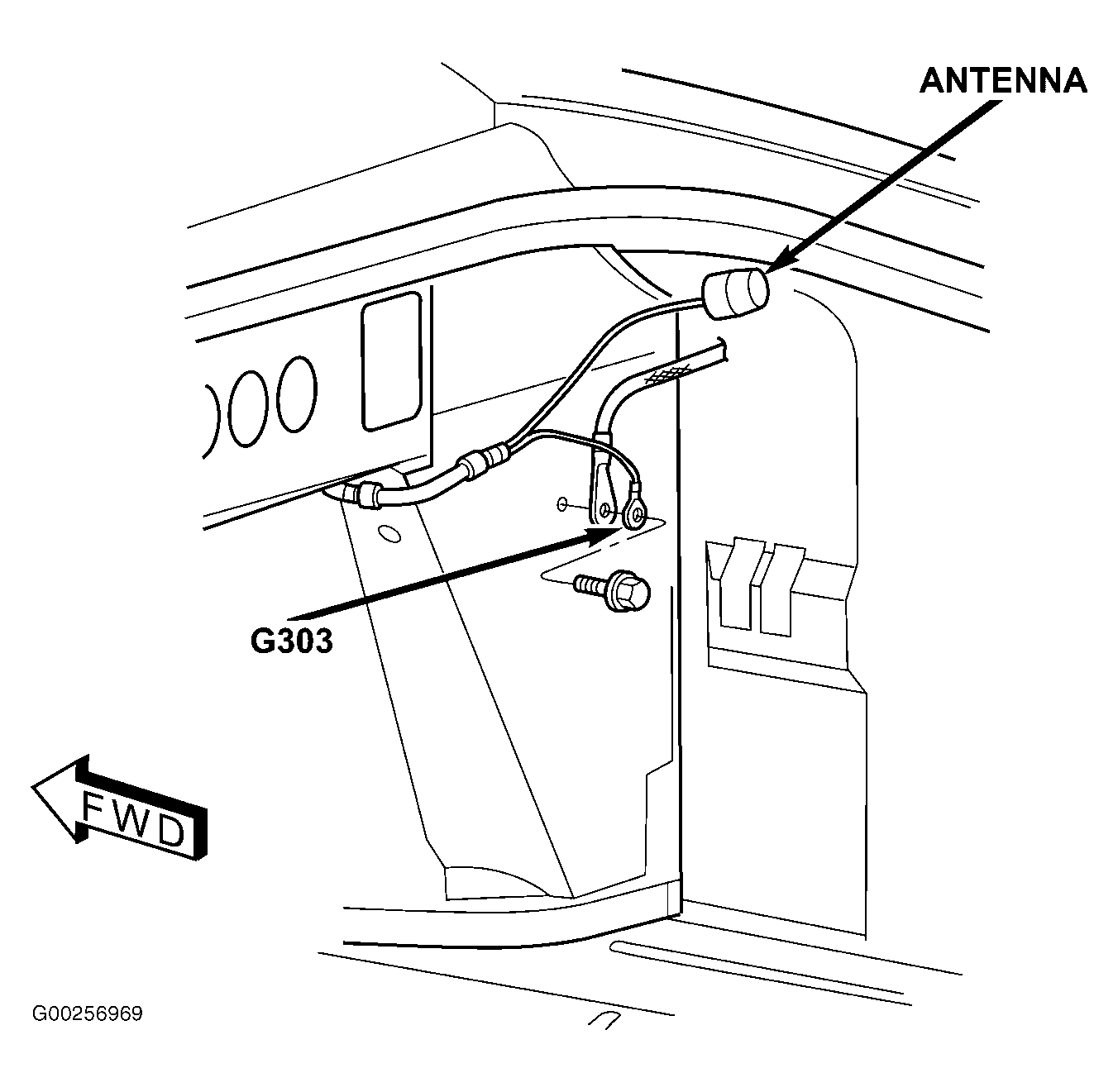

| G303 | At right front side of trunk. See Figure. |

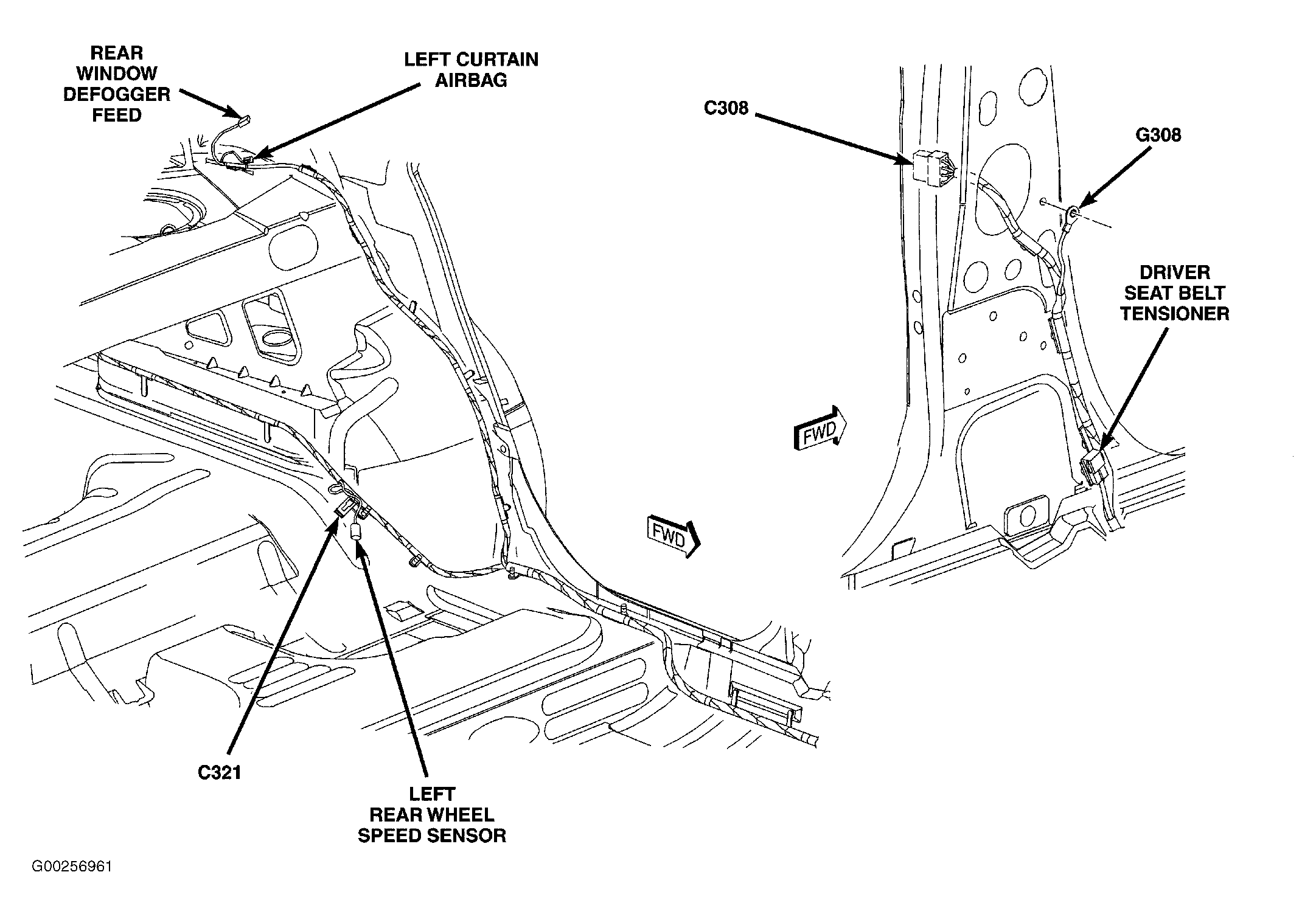

| G308 | At left "B" pillar. See Figure. |
| G310 | At rear center of deck lid. See Figure. |
