Buzzers, Relays & Timers
WARNING: This page is about a different car, the 2005 Dodge Stratus and 2005 Chrysler Sebring. However, it is still accessible from the selected car via links, so may be relevant.
BUZZERS, RELAYS & TIMERS LOCATION
| Component | Location |
|---|---|

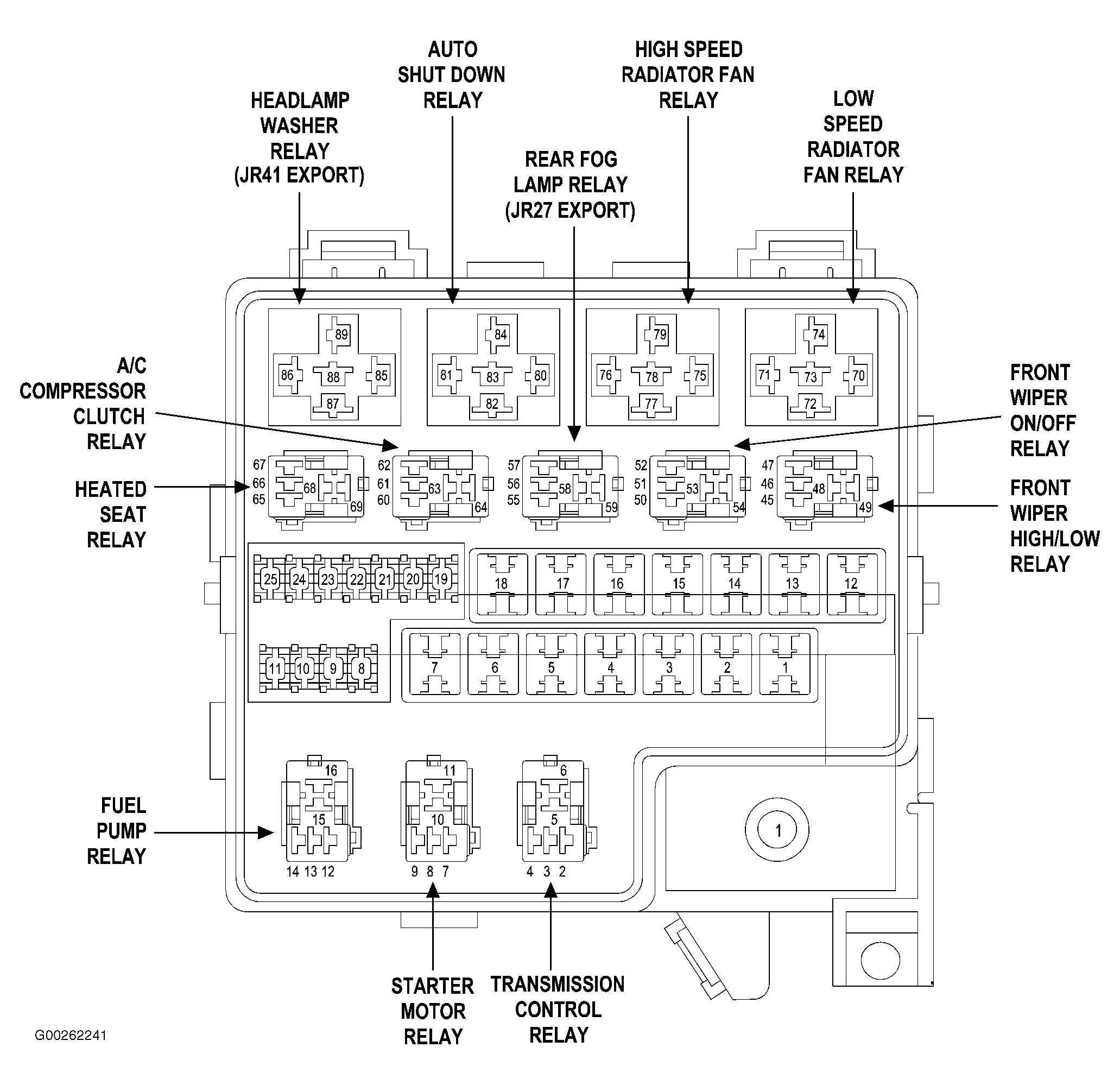

| A/C Compressor Clutch Relay | In power distribution center. See Figure. |
| Air Pump Motor Relay (2.4L PZEV) | Below intake manifold. See Figure. |
| Auto Headlamp Relay (Premium) | Behind lower center of dash. See Figure. |
| Auto Shut Down Relay | In power distribution center. See Figure. |
| Fog Lamp Relay (Premium) | Behind left side of dash. See Figure. |
| Front Wiper High/Low Relay | In power distribution center. See Figure. |
| Front Wiper On/Off Relay | In power distribution center. See Figure. |
| Fuel Pump Relay | In power distribution center. See Figure. |
| Headlamp Delay Relay | On junction block. See Figure. |
| Heated Seat Relay | In power distribution center. See Figure. |
| High Speed Radiator Fan Relay | In power distribution center. See Figure. |
| Horn Relay | On junction block. See Figure. |
| Low Speed Radiator Fan Relay | In power distribution center. See Figure. |
| Park Lamp Relay (Premium) | Behind lower center of dash. See Figure. |

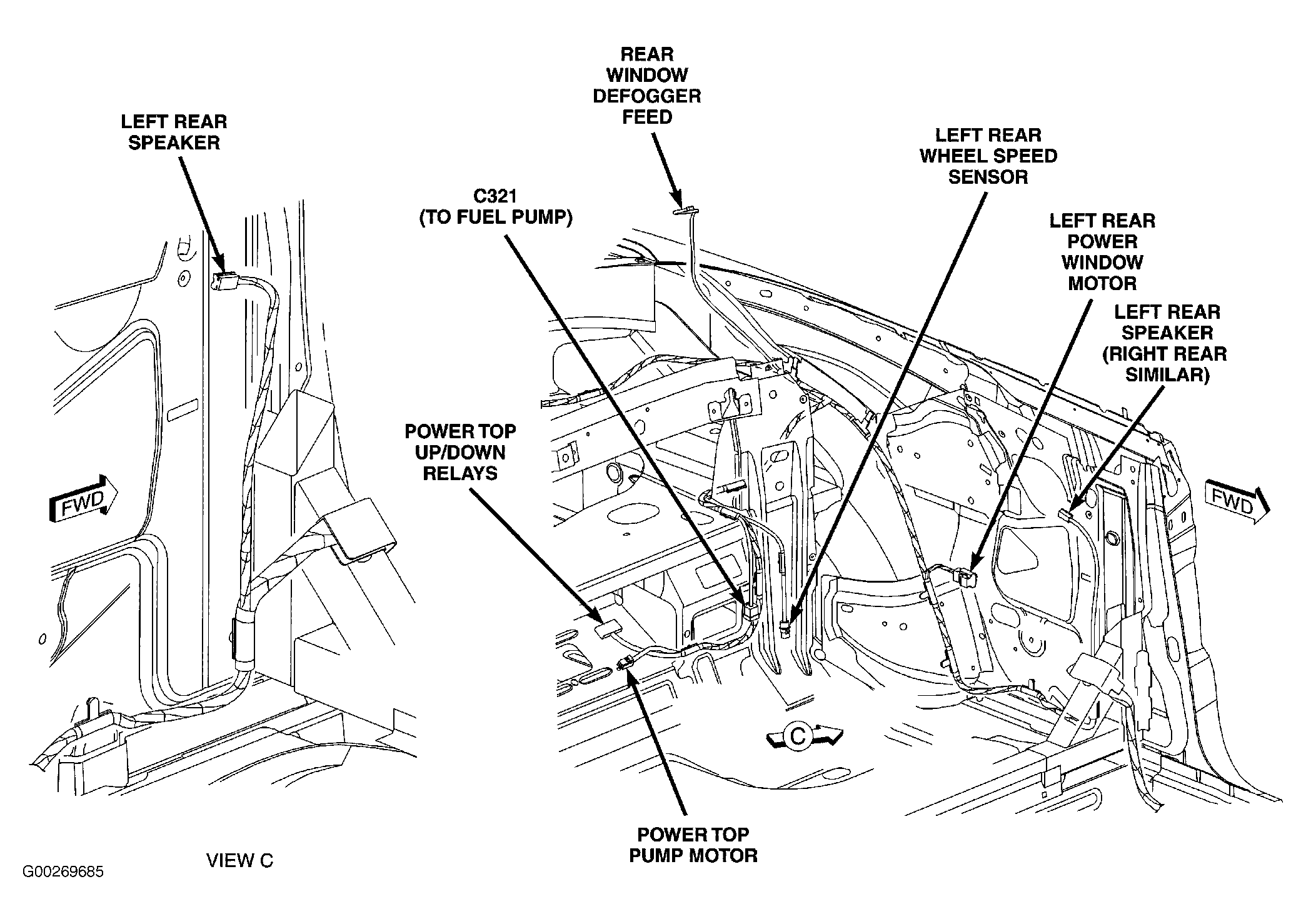

| Power Top Up/Down Relays | In front center of luggage compartment, near rear seat back. See Figure. |
| Rear Window Defogger Relay | On junction block. See Figure. |
| Starter Motor Relay | In power distribution center. See Figure. |
| Transmission Control Relay | In power distribution center. See Figure. |
| Window Drop Relay Assembly | In driver door. |
