Buzzers, Relays & Timers
BUZZERS, RELAYS & TIMERS LOCATION
| Component | Location |
|---|---|
| A/C Compressor Clutch Relay | In engine compartment relay block. |

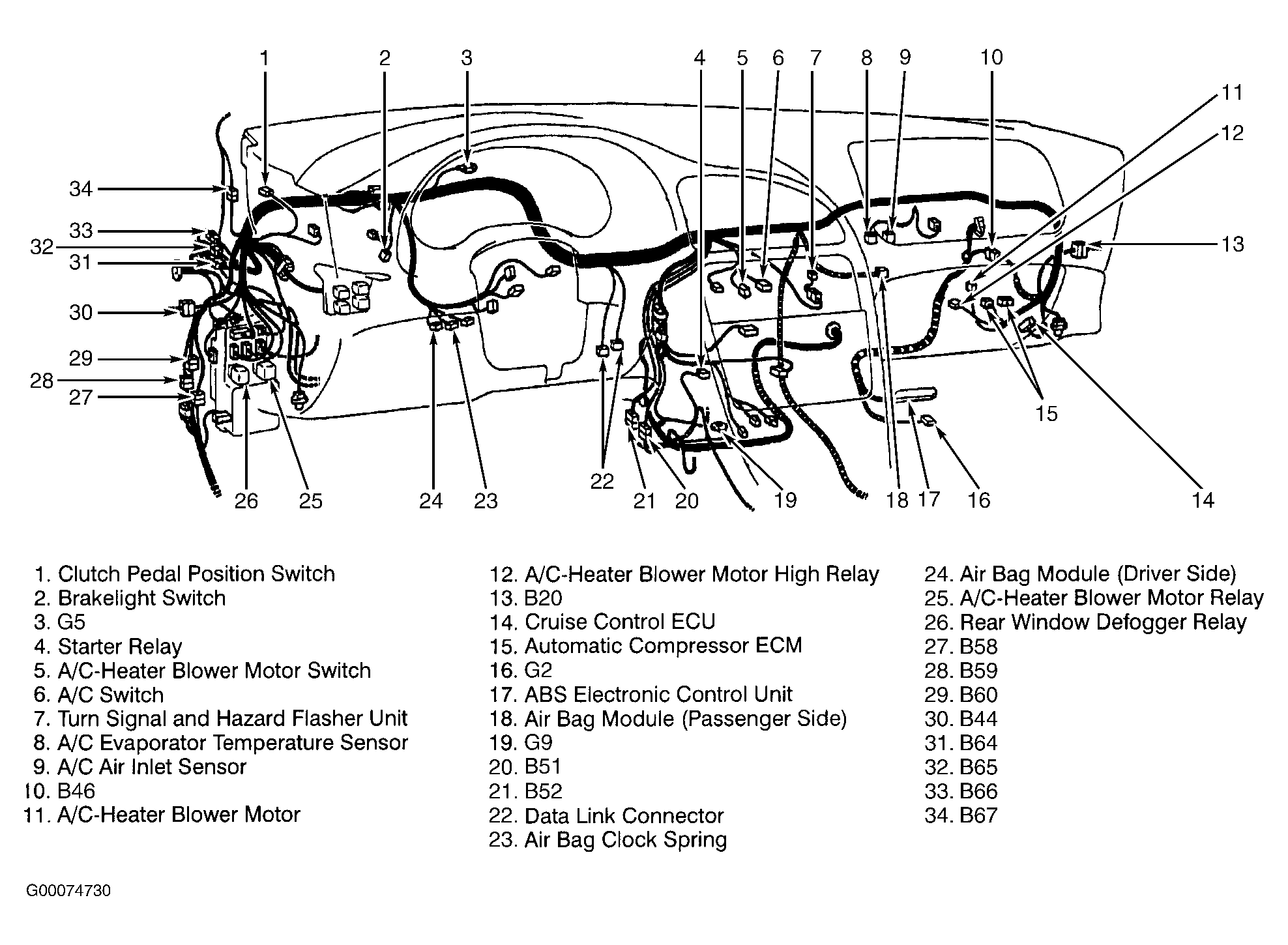

| A/C-Heater Blower Motor Relay | Under left side of instrument panel. See Figure . |
| A/C-Heater Blower Motor High Relay | Under right side of instrument panel, on blower motor. See Figure . |
| A/C Hi-Low Condenser Fan Relay | In engine compartment relay block. |
| A/T Relay (2.5L) | On cowl, at left rear of engine compartment. See Figure . |
| ASD Relay (2.5L) | On cowl, at left rear of engine compartment. See Figure . |
| Back-Up Light Relay (2.5L) | On cowl, at left rear of engine compartment. See Figure . |
| Cruise Control Relay (2.5L) | On cowl, at right rear of engine compartment. See Figure . |
| Door Lock Power Relay No. 1 | Under center console, near floor. |

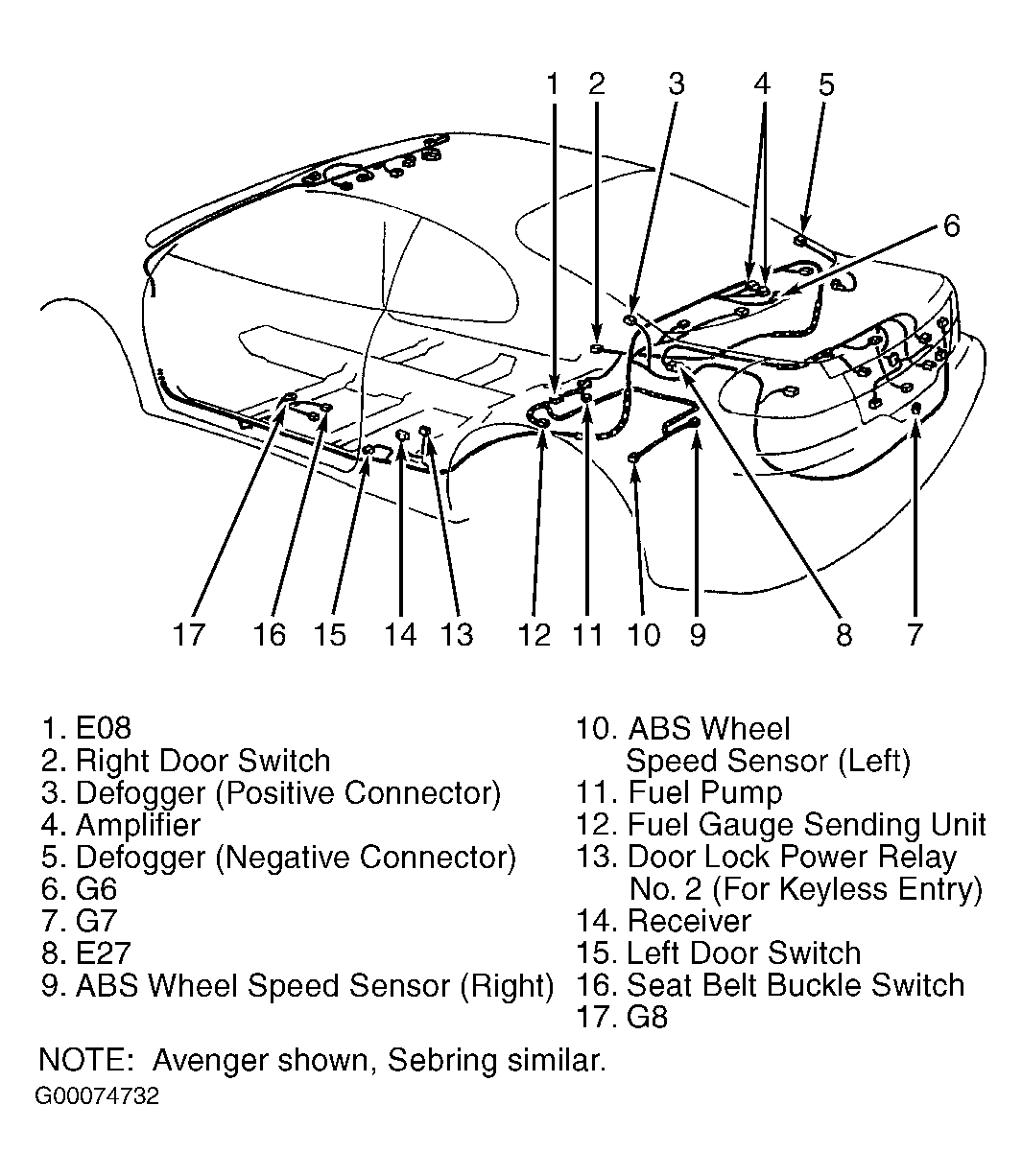

| Door Lock Power Relay No. 2 (For Keyless Entry) | In left quarterpanel, in front of wheel housing. See Figure . |
| Foglight Relay | In engine compartment relay block. |
| Fuel Pump Relay (2.5L) | On cowl, at left rear of engine compartment. See Figure . |
| Headlight Relay | In engine compartment relay block. |
| High Beam Relay | At left headlight assembly. |
| Horn Relay | In engine compartment relay block. |
| Power Windows Relay | Under left side of instrument panel. |
| Radiator Fan Hi-Low Relay | In engine compartment relay block. |
| Rear Intermittent Wiper Relay | Integral with switch on center console. |
| Rear Window Defogger Relay | Under left side of instrument panel. See Figure . |
| Starter Relay | Under center console, near floor. See Figure . |
| Taillight Relay | In engine compartment relay block. |
| Theft-Alarm Horn Relay | Under left side of instrument panel. |
| Theft-Alarm Starter Relay | Under left side of instrument panel. |
| Turn Signal & Hazard Flasher Unit | Behind A/C control panel, in center console. See Figure . |
| Windshield Intermittent Wiper Relay | Left side of steering column. |
