| Air Intake Plenum Bolt |
21 (28) |
| Axle Shaft Damper Weight Bolt |
21 (28) |
| Camshaft Sprocket Bolt |
40 (54) |
| Connecting Rod Nut |
| Step 1 |
40 (54) |
| Step 2 |
Additional 1/4 Turn |
| Cylinder Head Bolt |
| Step 1 |
45 (61) |
| Step 2 |
65 (88) |
| Step 3 |
65 (88) |
| Step 4 |
Additional 1/4 Turn |
| EGR Tube Bolt |
17 (23) |
| Engine Bracket Bolt |
40 (54) |
| Engine Mount Through Bolt At Timing Belt Cover |
98 (133) |
| Engine Mount-To-Frame At Timing Belt Cover Bolt |
50 (68) |
| Engine Mount-To-Transaxle Through Bolt |
50 (68) |
| Exhaust Crossover Pipe Bolt |
25 (33) |
| Exhaust Manifold Bolt |
17 (23) |
| Flywheel/Drive Plate Bolt |
70 (95) |
| Fuel Rail Bolt |
17 (23) |

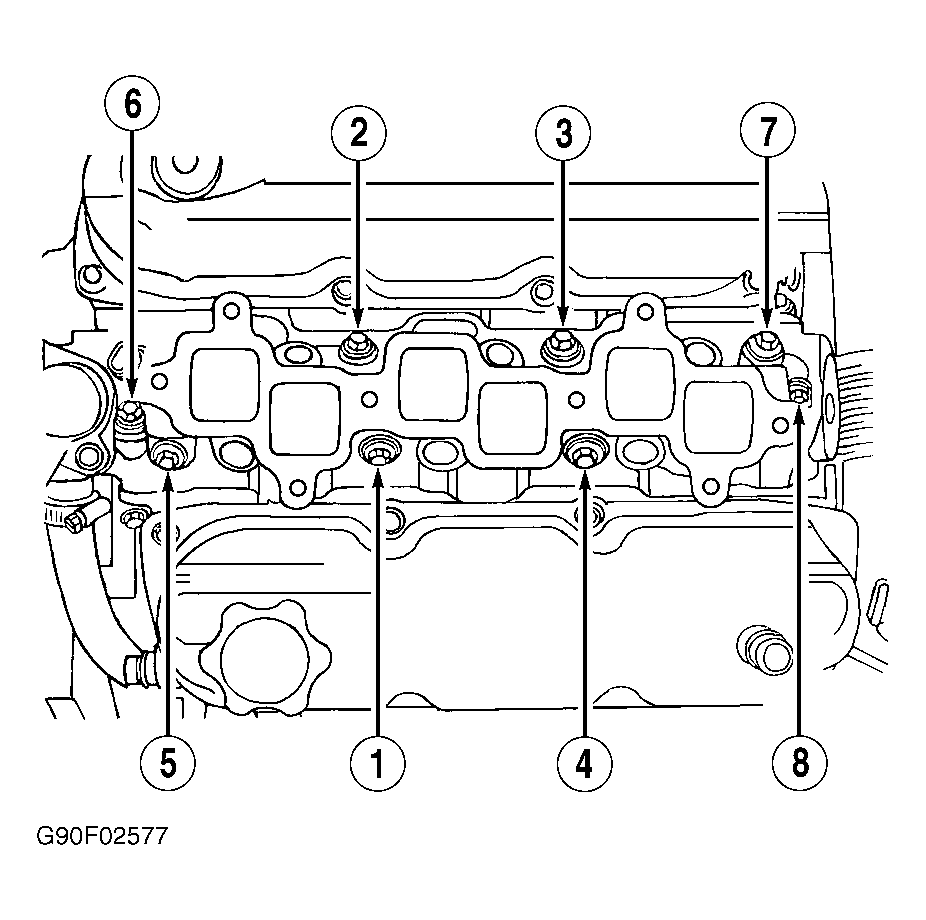

| Intake Manifold Bolt |
21 (28) |
| Lower Front Mount Through Bolt |
50 (68) |
| Lower Front Mount-To-Crossmember Bolt |
40 (54) |
| Lower Front Mount-To-Cylinder Block Bolt |
40 (54) |
| Main Bearing Cap Bolt |
| Step 1 |
30 (41) |
| Step 2 |
Additional 1/4 Turn |
| Rocker Arm Shaft Bolt |
21 (28) |
| Timing Chain Cover |
20 (27) |
| Torque Converter-To-Flex Plate Bolt |
55 (75) |
| Transaxle-To-Engine Bolt |
75 (102) |
| Vibration Damper Bolt |
40 (54) |
| Water Pump Pulley Bolt |
21 (28) |
| INCH Lbs. (N.m) |
| Cam Sensor Retaining Bolt |
106 (12) |
| Camshaft Thrust Plate Bolt |
106 (12) |
| Crankshaft Rear Seal Retainer Bolt |
106 (12) |
| Intake Manifold Gasket Retaining Bolt |
106 (12) |
| Oil Pan Bolt |
106 (12) |
| Oil Pump Cover Bolt |
106 (12) |
| Valve Cover Bolt |
106 (12) |
| Valve Lifter Yoke Retainer Bolt |
106 (12) |
| Water Pump Bolt |
106 (12) |
