Fastener Specifications

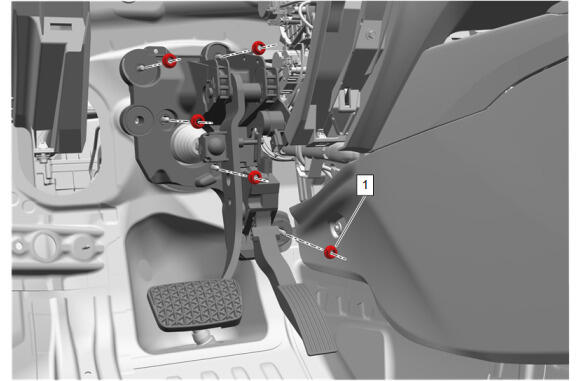

Brake and Accelerator Pedal Assembly
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake and Accelerator and Clutch Pedal Bracket Nut [5x] | - | - | 22 N.m (16 lb ft) | Brake and Accelerator Pedal Assembly Replacement |
Brake Master Cylinder
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Instrument Panel Tie Bar Bolt | - | - | 22 N.m (16 lb ft) | Brake Master Cylinder Replacement - With Power Brake Booster and Electronic Brake Control Module |
| 2 | Brake Master Cylinder Bracket Nut | - | - | 9 N.m (80 lb in) | Brake Master Cylinder Replacement - With Power Brake Booster and Electronic Brake Control Module |

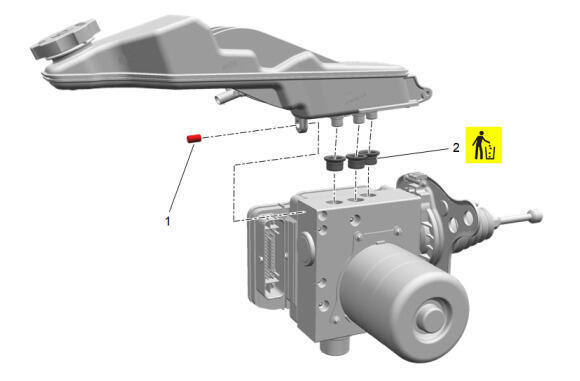

Brake Master Cylinder Reservoir
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Master Cylinder Reservoir Pin | - | - | 5.5 N.m (49 lb in) | Brake Master Cylinder Reservoir Replacement |
| 2 | Brake Master Cylinder Reservoir Seal [2x] | Yes | - | - | Brake Master Cylinder Reservoir Replacement |
Brake Pipe Fitting
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Pressure Modulator Valve Front Brake Pipe Fitting [4x] | - | - | 18 N.m (13 lb ft) | Brake Pressure Modulator Valve Front Brake Pipe Replacement (Left Side) , or Brake Pressure Modulator Valve Front Brake Pipe Replacement (Right Side) |
| 2 | Rear Brake Intermediate Number 1 Pipe Fitting [2x] | - | - | 18 N.m (13 lb ft) | Rear Brake Intermediate Number 1 Pipe Replacement |
| 3 | Rear Brake Intermediate Number 2 Pipe Fitting [2x] | - | - | 18 N.m (13 lb ft) | Rear Brake Intermediate Number 2 Pipe Replacement |
| 4 | Rear Brake Pipe Fitting [2x] | - | - | 18 N.m (13 lb ft) | Rear Brake Pipe Replacement |
Electronic Brake Control Module

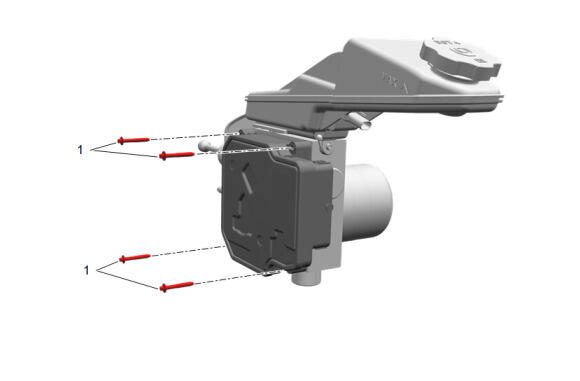

| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Brake Control Module Bolt [4x] | - | - | 3 N.m (27 lb in) | Brake System Control Module Replacement |
Front Brake Hose

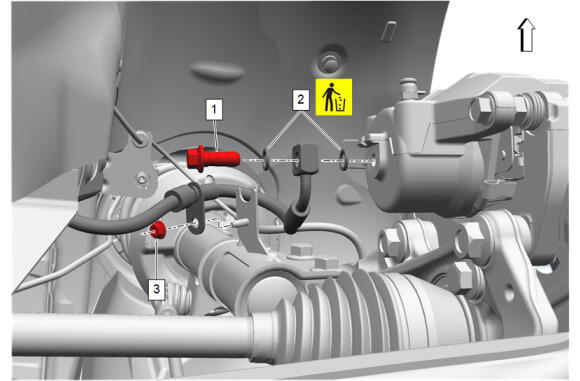

| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Brake Hose Fitting Bolt | - | - | 40 N.m (30 lb ft) | Front Brake Hose Replacement |
| 2 | Front Brake Hose Washer [2x] | Yes | - | - | Front Brake Hose Replacement |
| 3 | Front Brake Hose Bracket Nut | - | - | 9 N.m (80 lb in) | Front Brake Hose Replacement |

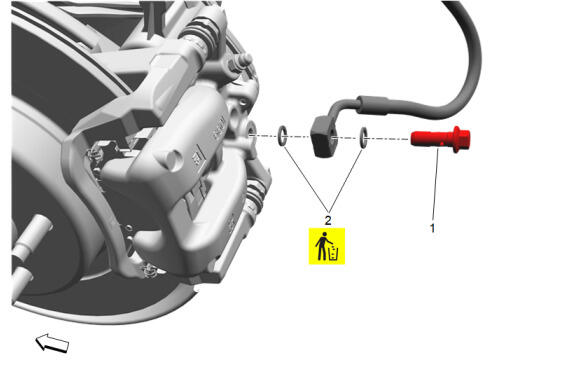

Rear Brake Hose
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Brake Hose Fitting Bolt | - | - | 40 N.m (30 lb ft) | Rear Brake Hose Replacement |
| 2 | Rear Brake Hose Washer [2x] | Yes | - | - | Rear Brake Hose Replacement |
