Lower Crankshaft Extension Components
WARNING: This page is about a different variant/trim than selected.
NOTE:

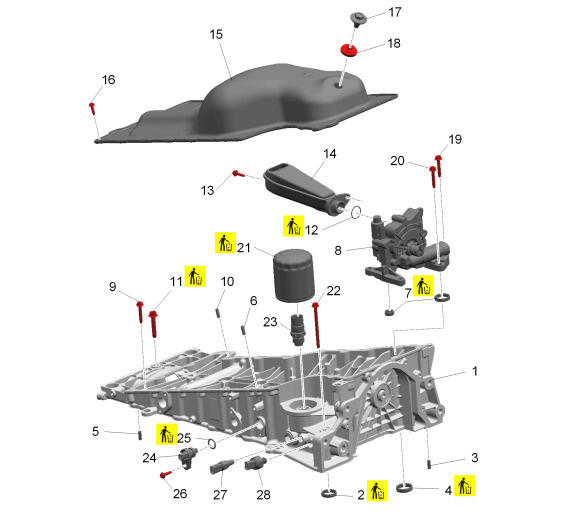

Callouts in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Lower Crankcase Extension |
| 2 | Upper Oil Pan Gasket |
| 3 | Lower Crankcase Extension Pin |
| 4 | Oil Pump Gasket |
| 5 | Lower Crankcase Extension Pin |
| 6 | Lower Crankcase Extension Pin |
| 7 | Oil Pump Gasket [2x] |
| 8 | Oil Pump |
| 9 | Lower Crankcase Extension Bolt [12x] |
| 10 | Lower Crankcase Extension Pin |
| 11 | Lower Crankcase Extension Bolt [7x] |
| 12 | Oil Pump Suction Pipe Gasket |
| 13 | Oil Pump Suction Pipe Bolt |
| 14 | Oil Pump Suction Pipe |
| 15 | Lower Oil Pan |
| 16 | Oil Pan Bolt |
| 17 | Oil Pan Drain Plug |
| 18 | Oil Pan Drain Plug Seal |
| 19 | Lower Crankcase Extension Bolt |
| 20 | Oil Pump Bolt [4x] |
| 21 | Oil Filter |
| 22 | Lower Crankcase Extension Bolt |
| 23 | Oil Filter Bypass Valve |
