Engine Block and Components
WARNING: This page is about a different variant/trim than selected.
NOTE:

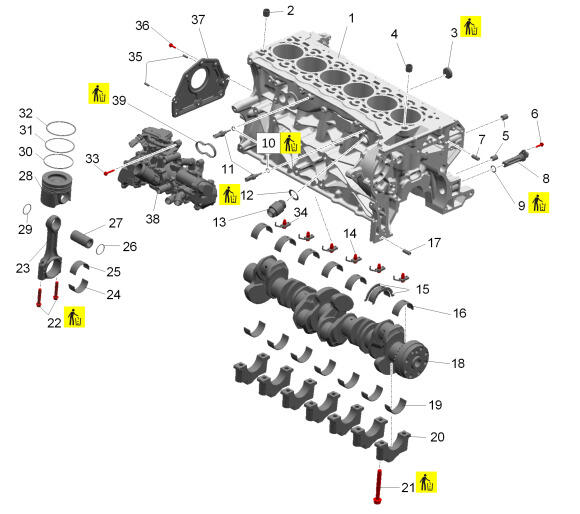

Callouts in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Engine Block |
| 2 | Cylinder Head Locating Pin [2x] |
| 3 | Water Pump Plug |
| 4 | Cylinder Head Locating Pin |
| 5 | Starter Locating Pin [2x] |
| 6 | Crankshaft Position Sensor Bolt |
| 7 | Transmission Locating Pin |
| 8 | Crankshaft Position Sensor |
| 9 | Crankshaft Position Sensor Seal |
| 10 | Seal@Engine Coolant Temperature Sensor [2x] |
| 11 | Engine Coolant Temperature Sensor [2x] |
| 12 | Seal@Engine Coolant Heater |
| 13 | Engine Coolant Heater |
| 14 | Bolt@Piston Oil Nozzle [6x] |
| 15 | Crankshaft Thrust Bearing [2x] |
| 16 | Crankshaft Upper Bearing [7x] |
| 17 | Transmission Locating Pin |
| 18 | Crankshaft |
| 19 | Crankshaft Lower Bearing [7x] |
| 20 | Crankshaft Bearing Cap [7x] |
| 21 | Crankshaft Bearing Cap Bolt [14x] |
| 22 | Connecting Rod Bearing Cap Bolt [12x] |
| 23 | Connecting Rod [6x] |
| 24 | Connecting Rod Bearing [6x] |
| 25 | Connecting Rod Bearing [6x] |
| 26 | Piston Pin Retainer |
| 27 | Piston Pin |
| 28 | Piston [6x] |
| 29 | Piston Pin Retainer |
| 30 | Piston Oil Ring Rail [6x] |
| 31 | Piston Compression Lower Ring [6x] |
| 32 | Piston Compression Upper Ring [6x] |
| 33 | Engine Coolant Flow Control Valve Bolt [6x] |
| 34 | Piston Oil Nozzle [6x] |
| 35 | Engine Front Cover Locating Pin [2x] |
| 36 | Engine Front Cover Bolt [8x] |
| 37 | Crankshaft Front Oil Seal |
| 38 | Engine Coolant Flow Control Valve |
| 39 | Engine Coolant Thermostat Housing Gasket |
