Cylinder Head and Components
WARNING: This page is about a different variant/trim than selected.
NOTE:

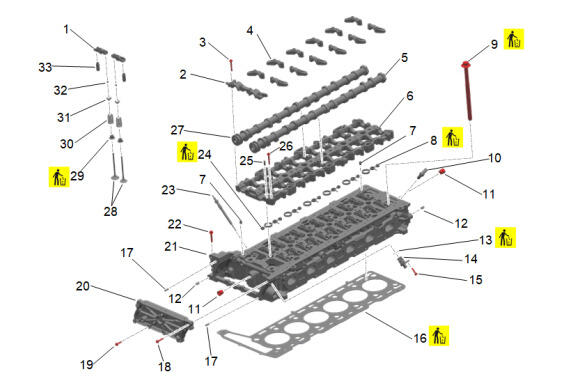

Callouts in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Intake Valve [12x]/Exhaust Valve [12x] |
| 2 | Hydraulic Valve Lash Adjuster [24x] |
| 3 | Valve Rocker Arm [24x] |
| 4 | Valve Stem Key [24x] |
| 5 | Valve Spring Retainer [24x] |
| 6 | Valve Spring [24x] |
| 7 | Valve Stem Oil Seal [24x] |
| 8 | Glow Plug [6x] |
| 9 | Intake Camshaft |
| 10 | Camshaft Bearing Rear Cap |
| 11 | Camshaft Bearing Cap Bolt [28x] |
| 12 | Camshaft Housing Cover Locating Pin [2x] |
| 13 | Camshaft Housing Gasket |
| 14 | Camshaft Housing Bolt [16x] |
| 15 | Camshaft Bearing Cap |
| 16 | Exhaust Camshaft |
| 17 | Camshaft Housing |
| 18 | Cylinder Head Bolt [14x] |
| 19 | Camshaft Housing Gasket [5x] |
| 20 | Camshaft Housing Cover Locating Pin |
| 21 | Engine Metal Temperature Sensor |
| 22 | Engine Lift Bracket Retainer |
| 23 | Cylinder Head Gasket |
| 24 | Camshaft Position Sensor Bolt |
| 25 | Camshaft Position Sensor |
| 26 | Camshaft Position Sensor Seal |
| 27 | Timing Chain Cover Bolt [2x] |
| 28 | Timing Chain Cover Bolt [4x] |
| 29 | Timing Chain Upper Cover |
