Camshaft Housing and Components
WARNING: This page is about a different variant/trim than selected.
NOTE:

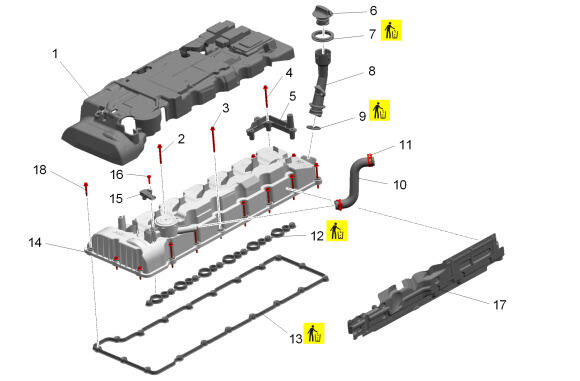

Callouts in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Camshaft Housing Cover Insulator |
| 2 | Camshaft Housing Cover Bolt [7x] |
| 3 | Camshaft Housing Cover Bolt [7x] |
| 4 | Camshaft Housing Cover Bolt [3x] |
| 5 | Charge Air Cooler Bracket |
| 6 | Oil Filler Cap |
| 7 | Oil Filler Cap Seal |
| 8 | Oil Filler Tube |
| 9 | Oil Filler Cap Seal |
| 10 | Positive Crankcase Ventilation Hose |
| 11 | Positive Crankcase Ventilation Hose Clamp [2x] |
| 12 | Camshaft Housing Gasket |
| 13 | Camshaft Housing Gasket |
| 14 | Camshaft Housing |
| 15 | Crankcase Pressure Sensor |
| 16 | Bolt@Crankcase Pressure Sensor |
| 17 | Charge Air Cooler Bracket |
| 18 | Camshaft Housing Cover Bolt [9x] |
